PANDUAN PENGGUNA DS-D42V24-H Hikvision

Manual ini adalah milik Hangzhou Hikvision Digital Technology Co., Ltd. atau afiliasinya (selanjutnya disebut "Hikvision"), dan tidak boleh digandakan, diubah, diterjemahkan, atau disebarluaskan, seluruhnya atau sebagian, tanpa izin tertulis sebelumnya dari Hikvision. Kecuali secara tegas dinyatakan sebaliknya dalam dokumen ini, Hikvision tidak memberikan jaminan, garansi, atau pernyataan apa pun, baik tersurat maupun tersirat, tentang Manual ini ataupun segala informasi yang ada di dalamnya.

Tentang Manual ini

Manual ini berisi petunjuk untuk menggunakan dan mengelola produk. Foto, diagram, gambar, dan semua informasi lain di dalam dokumen ini hanya untuk gambaran dan penjelasan. Informasi yang ada di dalam Manual ini dapat berubah, tanpa pemberitahuan, akibat adanya pembaruan firmware atau sebab lain. Versi terbaru Manual ini dapat Anda lihat di situs web Hikvision (https://www.hikvision.com).

Harap gunakan Manual ini dengan panduan dan bantuan tenaga profesional yang terlatih dalam mendukung Produk ini.

Merek Dagang

• HIKVISION dan merek dagang serta logo Hikvision lainnya adalah milik Hikvision di berbagai wilayah hukum.
• Merek dagang dan logo lain yang disebutkan dalam dokumen ini adalah milik pemilik yang bersangkutan.
• HDMI Istilah HDMI dan HDMI High-Definition Multimedia Interface, serta Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara lain.

Penafian

SEPANJANG DIPERBOLEHKAN OLEH PERATURAN YANG BERLAKU, MANUAL INI DAN PRODUK YANG DIJELASKAN, BESERTA PERANGKAT KERAS, PERANGKAT LUNAK, DAN FIRMWARE, DISEDIAKAN "SEPERTI ADANYA" DAN "DENGAN SEMUA CACAT DAN KESALAHAN". HIKVISION TIDAK MEMBERIKAN JAMINAN TERSURAT ATAUPUN TERSIRAT, TERMASUK TIDAK TERBATAS PADA, JAMINAN KOMERSIAL, KUALITAS MEMUASKAN, ATAUPUN KECOCOKAN UNTUK TUJUAN TERTENTU. PENGGUNAAN PRODUK OLEH ANDA ADALAH ATAS RISIKO ANDA SENDIRI. DALAM SEGALA HAL, HIKVISION TIDAK BERTANGGUNG JAWAB KEPADA ANDA ATAS KERUSAKAN KHUSUS, IKUTAN, INSIDENTIL, ATAU TIDAK LANGSUNG, TERMASUK, ANTARA LAIN, KERUGIAN AKIBAT HILANGNYA LABA USAHA, TERGANGGUNYA USAHA, ATAU HILANGNYA DATA, KERUSAKAN SISTEM, ATAU HILANGNYA DOKUMEN, BAIK BERDASARKAN PELANGGARAN ATAS KONTRAK, TINDAKAN MELAWAN HUKUM (TERMASUK KELALAIAN), KEWAJIBAN PRODUK, ATAU LAINNYA, TERKAIT PENGGUNAAN PERANGKAT LUNAK, MESKIPUN HIKVISION SUDAH DIBERITAHU ADANYA POTENSI KERUSAKAN ATAU KERUGIAN SEMACAM ITU.

ANDA MENGAKUI BAHWA SIFAT INTERNET MENGHADIRKAN RISIKO KEAMANAN TIDAK TERLIHAT, DAN HIKVISION TIDAK BERTANGGUNG JAWAB ATAS ABNORMALITAS PENGOPERASIAN, KEBOCORAN PRIVASI, ATAU KERUSAKAN LAIN AKIBAT SERANGAN SIBER, SERANGAN PERETAS, INFEKSI VIRUS, DAN RISIKO KEAMANAN INTERNET LAINNYA; AKAN TETAPI, KAMI AKAN MENYEDIAKAN DUKUNGAN TEKNIS SECARA BERKALA JIKA DIBUTUHKAN.

ANDA SETUJU UNTUK MENGGUNAKAN PRODUK INI DENGAN MEMATUHI SEMUA PERATURAN YANG BERLAKU DAN ANDA SECARA PRIBADI BERTANGGUNG JAWAB MEMASTIKAN PENGGUNAAN OLEH ANDA MEMATUHI PERATURAN YANG BERLAKU. SECARA KHUSUS, ANDA BERTANGGUNG JAWAB MENGGUNAKAN PRODUK DENGAN CARA YANG TIDAK MELANGGAR HAK-HAK PIHAK KETIGA, TERMASUK TANPA BATASAN PADA, HAK PUBLISITAS, HAK KEKAYAAN INTELEKTUAL, ATAU PERLINDUNGAN DATA DAN HAK PRIVASI LAINNYA. ANDA DILARANG MENGGUNAKAN PRODUK UNTUK PENGGUNAAN AKHIR YANG DILARANG, TERMASUK PENGEMBANGAN ATAU PRODUKSI SENJATA PEMUSNAH MASSAL, PENGEMBANGAN ATAU PRODUKSI SENJATA KIMIA ATAU BIOLOGIS, AKTIVITAS YANG BERHUBUNGAN DENGAN BAHAN PELEDAK NUKLIR ATAU DAUR BAHAN BAKAR NUKLIR SECARA TIDAK AMAN ATAU UNTUK MENDUKUNG PELANGGARAN HAK ASASI MANUSIA.

JIKA TERJADI PERTENTANGAN ANTARA MANUAL INI DAN PERATURAN YANG BERLAKU, YANG DISEBUT TERAKHIR DIPRIORITASKAN.

Informasi Terkait Peraturan

Pernyataan Kepatuhan Terhadap UE

Produk ini - dan jika ada - aksesori yang disertakan bertanda "CE" dan oleh karena itu memenuhi standar kompatibel Eropa yang disebutkan dalam EMC Directive 2014/30/EU, LVD Directive 2014/35/EU, RoHS Directive 2011/65/EU.

2012/19/EU (WEEE directive): Produk yang bertanda simbol ini tidak boleh dibuang sebagai sampah umum yang tidak disortir di wilayah Uni Eropa. Agar dapat didaur ulang sesuai ketentuan, kembalikan produk ini ke toko terdekat saat Anda membeli peralatan pengganti yang baru, atau buang pada titik pengumpulan yang ditentukan. Untuk informasi lebih lanjut, kunjungi: www.recyclethis.info

2006/66/EC (ketentuan baterai): Produk ini berisi baterai yang tidak boleh dibuang sebagai sampah umum yang tidak disortir di wilayah Uni Eropa. Lihat dokumentasi produk untuk informasi spesifik tentang baterai. Baterai ini ditandai dengan simbol ini, yang mungkin disertai huruf untuk menandakan kadmium (Cd), timbal (Pb), atau merkuri (Hg). Agar dapat didaur ulang sesuai ketentuan, kembalikan baterai ke toko atau titik pengumpulan yang ditentukan. Untuk informasi lebih lanjut, kunjungi: www.recyclethis.info

Petunjuk Keselamatan

Bacalah petunjuk keselamatan ini dengan saksama sebelum menggunakan dan memasang produk.

Peringatan & Perhatian:

• Perangkat ini adalah produk kelas A dan dapat menimbulkan interferensi radio. Jika interferensi semacam itu terjadi, pengguna diwajibkan mengambil langkah yang sesuai.
• Selama menggunakan produk ini, Anda harus sepenuhnya mematuhi peraturan keselamatan kelistrikan dari pemerintah.
• Lindungi peralatan dari tetesan atau cipratan dan jangan menaruh benda berisi cairan, misalnya vas, di atas peralatan.
• PERHATIAN: Untuk mengurangi risiko kebakaran, ganti sekering dengan tipe dan rating yang sama saja.
• PERHATIAN: Kutub ganda/Sekring netral Terkait penggunaan sekring, komponen peralatan yang tetap berisi arus dapat menimbulkan bahaya selama servis.
• Peralatan wajib dihubungkan ke lubang stopkontak listrik yang dibumikan.
• Pastikan sambungan kabel terminal yang akan dihubungkan ke sumber arus AC sudah benar.
• menunjukkan kabel aktif berbahaya dan sambungan kabel eksternal ke terminal harus dilakukan oleh teknisi yang cakap.
• Peralatan ini dirancang, dan jika perlu, dimodifikasi untuk disambungkan ke sistem distribusi daya IT.
• Peralatan ini tidak cocok untuk digunakan di lokasi anak-anak beraktivitas.
• PERHATIAN: Risiko ledakan jika baterai diganti dengan jenis yang salah.
• Penggantian baterai yang tidak tepat dengan baterai dari jenis yang salah dapat memengaruhi keamanan (misalnya, untuk beberapa jenis baterai lithium).
• Jangan membuang baterai ke dalam api atau oven panas, atau menghancurkan atau memotongnya secara mekanis, karena dapat menyebabkan ledakan.
• Jangan meletakkan baterai di lingkungan yang bersuhu sangat tinggi, karena dapat menyebabkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.
• Jangan membiarkan baterai terpapar tekanan udara yang sangat rendah, karena dapat menyebabkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.
• Buang baterai bekas sesuai petunjuk.
• Jangan menempatkan sumber nyala terbuka, misalnya lilin, di atas peralatan.
• Jangan menghalangi lubang ventilasi dengan benda-benda seperti koran, taplak, tirai, dll. Jangan menghalangi lubang ventilasi dengan menempatkan peralatan di atas ranjang, sofa, atau permukaan sejenis lainnya.
• Sediakan ruang bebas minimal 20 cm di sekitar peralatan sebagai ventilasi.
• Gunakan port USB peralatan untuk menghubungkan mouse, keyboard, atau drive flash USB saja.
• Peralatan ini tidak cocok untuk digunakan di lokasi anak-anak beraktivitas.
• Pasang peralatan sesuai petunjuk di dalam manual ini.
• Untuk mencegah cedera, pasang peralatan ini dengan aman di dalam kabinetnya sesuai petunjuk pemasangan.
• Jauhkan anggota tubuh dari bilah kipas. Lepaskan sambungan listrik saat melakukan servis.
• Pertahankan peralatan pada sudut 90° saat dipindahkan.

Gambaran Umum

Pengontrol Tampilan LED Multi-Input dapat digunakan dengan unit tampilan berwarna untuk menghasilkan dinding video yang sempurna dalam dimensi apa pun. Produk ini cocok untuk ruang rapat, studio, pusat kebugaran, bandara, bank, periklanan, bioskop kelurga, dlsb.

Antarmuka

Antarmuka tampilan LED dapat berbeda antar model produk. Gambar-gambar berikut hanya untuk ilustrasi.

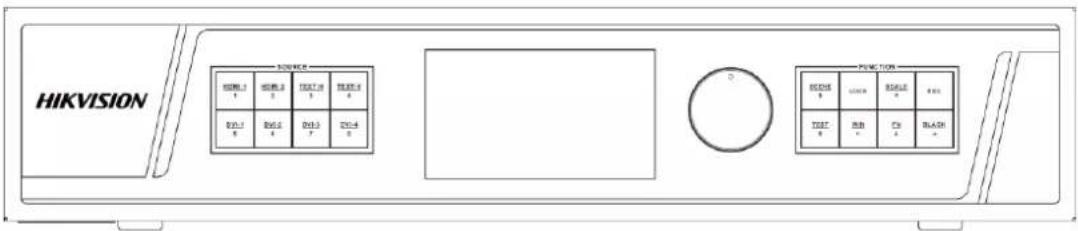

Indikator	Deskripsi	Indikator	Deskripsi
SUMBER	Pilih sumber sinyal, termasuk HDMI, TEXT, dan DVI	FUNGSI	Tombol fungsi. Pindai kode QR pada tutup untuk detail lainnya.
Panel LCD	Menampilkan informasi seperti kecerahan, IP perangkat, resolusi input/output, tipe sumber sinyal, status penguncian menu	Kenop	Mode Normal (bukan Mode Menu): putar kanan/kiri untuk menyesuaikan kecerahanMode Menu: putar kanan/kiri untuk memilih item menu; tekan untuk memilih atau membuka menu selanjutnya

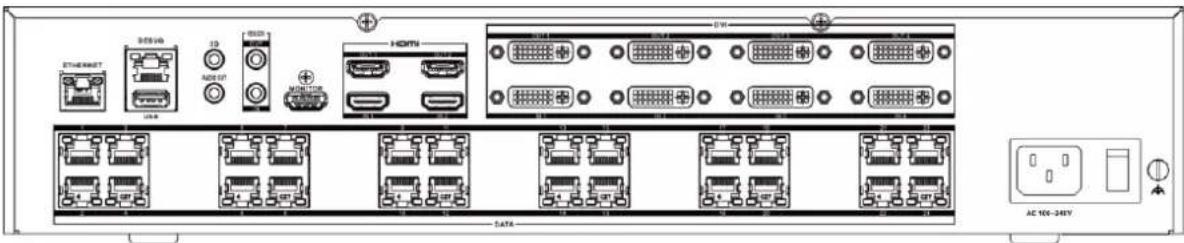

Antarmuka	Deskripsi	Antarmuka	Deskripsi	Antarmuka	Deskripsi
ETHERNET	Input/output sinyal ethernet	USB	Antarmuka USB	AUDIO OUT	Output audio
MONITOR	Output pre-monitor HDMI	HDMI OUT 1~2/ IN 1~2	Input/output sinyal HDMI 1~2	DVI OUT 1~4/ IN 1~4	Input/output sinyal DVI 1~4
DATA 1~24	Output antarmuka jaringan 24	AC 100~240V	Antarmuka Daya	DEBUG	Antarmuka debug
3D	Output sinyal sinkron 3D	GENLOCK OUT/IN	Input/output sinyal sinkron menyatu sendiri	Sakelar Rocker	Sakelar daya

Aktivasi dan Masuk

Jalankan klien lalu aktifkan perangkat yang diinginkan menggunakan kata sandi. Buka antarmuka masuk lalu masukkan alamat IP, nomor port, nama pengguna, dan kata sandi untuk masuk.

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd.
