Typ produktu	Ovladač LED displeje
Značka	Hikvision
Model	DS-D42V24-H
Hlavní použití	LED videostěny, zasedací místnosti, studia, letiště, reklama
Video vstupy	2 x HDMI, 4 x DVI
Video výstupy	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI náhled)
Síťové výstupy pro LED panely	24 datových portů (RJ45)
Další konektivita	Ethernet, USB, AUDIO OUT, GENLOCK (vstup/výstup), 3D synchronizace
Napájení	100–240 V AC, 50/60 Hz
Integrovaný displej	LCD obrazovka pro informace (jas, IP adresa, rozlišení, zdroj)
Nastavení	Jas (kolečko), výběr zdroje (tlačítko SOURCE), menu pomocí kolečka
Správa softwarem	Desktopový klient pro aktivaci a konfiguraci (IP adresa, port, přihlašovací údaje)
Ventilace	Minimálně 20 cm volného prostoru kolem zařízení, nezakrývat větrací otvory
Bezpečnostní funkce	Povinné uzemnění, bipolární/neutrální pojistka, ochrana proti přepětí
Údržba a čištění	Před čištěním odpojit, použít suchý hadřík, nevystavovat kapalinám
Náhradní díly a opravitelnost	Vyměnitelná pojistka (stejný typ a hodnota), interní baterie (typ CR, výměna odborníkem)
Certifikace	CE (EMC 2014/30/EU, nízké napětí 2014/35/EU, RoHS 2011/65/EU), WEEE 2012/19/EU
Okolní teplota	Vyhnout se extrémně horkému prostředí (riziko výbuchu baterie)
Záruka	Omezená záruka Hikvision (podmínky na oficiálních stránkách)

Často kladené otázky - DS-D42V24-H Hikvision

Jak nakonfigurovat LED videostěnu s tímto ovladačem?

Připojte LED panely k 24 datovým portům a poté pomocí klientského softwaru nakonfigurujte spojování. V případě potřeby zajistěte synchronizaci signálů GENLOCK.

Jaké video zdroje jsou kompatibilní?

Ovladač přijímá zdroje HDMI a DVI. Má 2 HDMI vstupy a 4 DVI vstupy. Mezi nimi můžete přepínat pomocí tlačítka SOURCE.

Jak nastavit jas displeje?

V normálním režimu (mimo menu) otáčejte kolečkem doleva nebo doprava pro úpravu jasu. LCD obrazovka zobrazuje hodnotu v reálném čase.

Co dělat, když se nezobrazuje žádný obraz?

Zkontrolujte, zda je napájecí kabel zapojen a vypínač zapnutý. Ujistěte se, že je správně vybrán zdroj (tlačítko SOURCE). Zkontrolujte také připojení HDMI/DVI kabelů a stav LED panelů.

Jak aktualizovat firmware ovladače?

Stáhněte nejnovější verzi firmwaru z webu Hikvision a poté pomocí klientského softwaru proveďte aktualizaci přes Ethernet. Postupujte podle pokynů dodaných s firmwarem.

Jaké je maximální podporované rozlišení?

Maximální rozlišení závisí na počtu připojených LED panelů a jejich individuálním rozlišení. Ovladač díky 24 datovým výstupům zvládá vysoká rozlišení. Přesné limity naleznete v technické dokumentaci.

Jak obnovit tovární nastavení ovladače?

Při zapnutí podržte tlačítko FUNKCE, dokud LCD displej nezobrazí 'Reset'. Uvolněte a potvrďte. Všechna nastavení budou vymazána.

Mohu použít tento ovladač s dlouhými kabely?

Ano, ale kvalita signálu se může zhoršit při délce přes 15 m u HDMI/DVI. Pro dlouhé vzdálenosti použijte opakovače nebo kvalitní kabely.

Jak čistit zařízení?

Odpojte napájení. Použijte měkký suchý hadřík. Nikdy nepoužívejte tekuté nebo abrazivní prostředky. Nečistěte větrací otvory ostrými předměty.

Co znamenají kontrolky na předním panelu?

Ovladač má LCD displej, který zobrazuje systémové informace (jas, IP, rozlišení, zdroj). Další kontrolky (SOURCE, FUNKCE) indikují aktuální stav.

NÁVOD K OBSLUZE DS-D42V24-H Hikvision

Tento návod je majetkem společnosti Hangzhou Hikvision Digital Technology Co., Ltd. nebo jejich poboček (dále jen „Hikvision“) a bez předchozího písemného souhlasu společnosti Hikvision ho nelze žádným způsobem částečně ani zcela reprodukovat, měnit, překládat ani distribuovat. Pokud není jinak výslovně uvedeno, společnost Hikvision neposkytuje ve vztahu k návodu a zde uvedeným informacím žádné záruky ani ujištění, a to ani výslovné, ani vyplývající.

Informace o tomto návodu

V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhajívzhledem k aktualizacím firmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi této příručky naleznete na webových stránkách společnosti Hikvision (https://www.hikvision.com).

Tento návod používejte s vedením a pomocí odborníků vyškolených v oblasti podpory výrobku.

Ochranné známky

• HIKVISION a ostatní ochranné známky a loga společnosti Hikvision jsou vlastnictvím společnosti Hikvision v různých jurisdikcích.
• Ostatníochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.
• HDMI Termány HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochrannými známkami nebo registrovanými ochrannými známkami společnosti HDMI Licensing Administrator, Inc. v USA a dalších zemích.

Prohlášení o vyloučení odpovědnosti

TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWARU A FIRMWARU JSOU V MAXIMÁ LNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZARNUJÍCÍ MIMO JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMĚ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO ZTRÁTY DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY UPOZORNĚNA.

BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ, ÚNIK OSOBNÍCH ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY POSKYTNE VČASNOU TECHNICKOU PODPORU.

SOUHLASÍTE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍ PRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ TENTO PRODUKT NESMÍTE POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOVÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍ LIDSKÝCH PRÁV. V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.

Zákonné informace

EU prohlášení o shodě

Tento výrobek a případně i dodané příslušenství jsou označeny štítkem „CE“ a vyhovují proto příslušným harmonizovaným evropským standardům uvedeným ve směrnici EMC 2014/30/ES, směrnici LVD 2014/35/ES a směrnici RoHS 2011/65/ES.

Směrnice 2012/19/ES (WEEE): Výrobky označené tímto symbolem nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných místech. Více informací naleznete na webu: www.recyclethis.info

Směrnice 2006/66/ES (týkající se baterií): Tento výrobek obsahuje baterii, kterou nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Konkrétní informace o baterii naleznete v dokumentaci výrobku. Baterie je označena tímto symbolem, který může obsahovat písmena značící kadmium (Cd), olovo (Pb) nebo rtuť (Hg). Za účelem řádné recyklace baterii odevzdejte svému dodavateli nebo na určené sběrné místo. Více informacínaleznete na webu: www.recyclethis.info

Bezpečnostní pokyny

Před použitím a instalací výrobku si pečlivě přečtěte bezpečnostní pokyny.

Varování a upozornění:

• Jde o výrobek třídy A, který může způsobovat rušení rádiového signálu. V takovém případě může být nutné přijmout adekvátní opatření.
• Při používání výrobku je nutné přísně dodržovat všechny národní a místní předpisy týkající se elektrické bezpečnosti.
• Zařízení nesmí být vystaveno kapající nebo stříkající vodě a nesmí se na něj pokládat předměty s tekutinami, jako jsou vázy.
• UPOZORNĚNÍ: Pojistku vyměňte pouze za pojistku stejného typu a se stejným jmenovitým proudem, abyste omezili nebezpečí požáru.
• UPOZORNĚNÍ: Dvoupólové/neutrální jištění. Po spálení pojistky mohou ty součásti zařízení, které zůstávají napájeny, představovat při servisních pracích nebezpečí.
• Zařízení musí být připojeno k uzemněné síťové zásuvce.
• Při připojení ke zdroji střídavého proudu zajistěte správné zapojení svorek.
• označuje nebezpečné kabely pod proudem. Připojení externí kabeláže ke svorkám proto musí provádět vyškolená osoba.
• Toto zařízení bylo navrženo a v případě potřeby upraveno k připojení do rozvodného systému IT.
• Toto zařízení není vhodné pro použití v místech, na kterých se mohou vyskytovat děti.
• UPOZORNĚNÍ: Při výměně baterie za nesprávný typ hrozí nebezpečí výbuchu.
  • Vyměníte-li baterii za nesprávný typ, může dojít k poškození bezpečnostního prvku (například v případě některých typů lithiových baterii).
• Baterii nevhazujte do ohně, nevkládejte do horké trouby, mechanicky ji nedrtte ani neřezejte. Mohlo by dojít k výbuchu.
• Neponechávejte baterii v prostředí s extrémně vysokou teplotou, protože by mohlo dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
• Nevystavujte baterii extrémně nízkému tlaku vzduchu, protože by mohlo dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
• Použité baterie zlikvidujte podle pokynů.
• Na zařízení se nesmí pokládat zdroje otevřeného ohně jako například hořící svíčky.
• Ventilační otvory by neměly být zablokovány předměty, jako jsou noviny, ubrusy, záclony atd.
  Při umístění zařízení na postel, pohovku, polštář nebo jiný měkký povrch nesmí být větrací otvory nikdy zablokované.
• Ponechejte kolem zařízení volný prostor minimálně 20 cm, abyste zajistili dostatečné odvětrávání.
• Port USB zařízení se používá pouze k připojení myši, klávesnice nebo flash disku USB.
• Toto zařízení není vhodné pro použití v místech, na kterých se mohou vyskytovat děti.
• Namontujte zařízení podle pokynů v tomto návodu.
• Toto zařízení je třeba v souladu s montážními pokyny bezpečně připevnit do skříně, aby nedošlo ke zranění.
• Udržujte části těla stranou od lopatek ventilátoru. Při provádění servisu musí být zdroj napájení odpojen.
• Zařízení prénášejte a používejte pouze v poloze 90°.

Přehled

Řadič zobrazení LED s více vstupy lze používat s plně barevnými zobrazovacími jednotkami k dosažení plynulé videostěny ve všech rozměrech. Zařízení se používá v zasedacích místnostech, studiích, tělocvičnách, na letištích, v bankách, pro reklamní účely, jako domácí kino atd.

Konektor

Konektory řadiče displeje LED se mohou lišit v závislosti na modelu výrobku. Následující obrázky jsou pouze orientační.

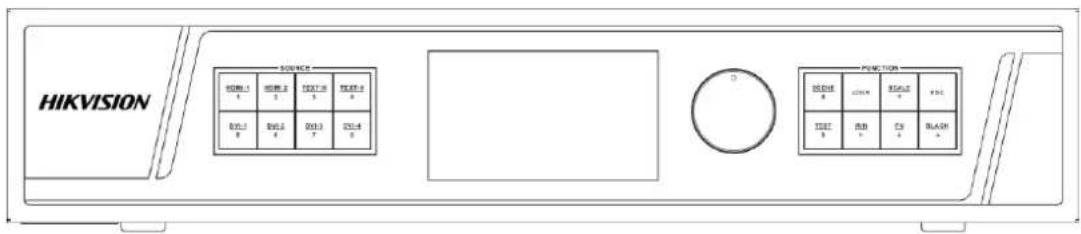

Indikátor	Popis	Indikátor	Popis
ZDROJ	Výběr zdroje signálu včetně HDMI, TEXT a DVI	FUNKCE	Funkční tlačítko. Další podrobnosti získáte naskenováním kódu QR na krytu.
Panel LCD	Informace o displeji, jako je jas, IP adresa zařízení, rozlišení vstupu a výstupu, typ zdroje signálu, nabídku stavu zámku	Knoflík	Normální režim (nikoli režim nabídky): Otáčením doleva nebo doprava upravujete jas.Režim nabídky: Otáčením doleva nebo doprava vyberete položku nabídky. Stisknutím vyberete nabídku nebo přejdete do další nabídky.

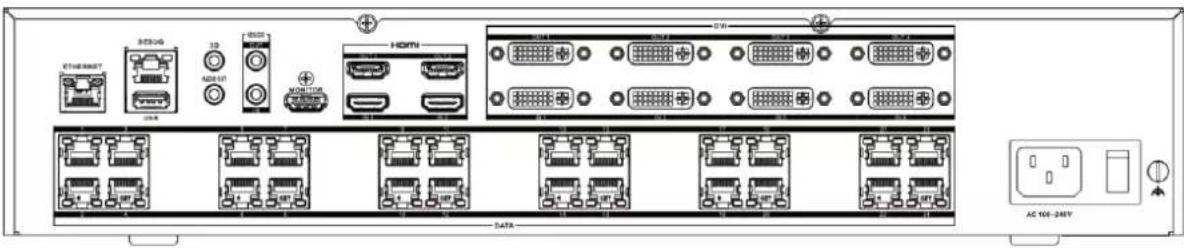

Konektor	Popis	Konektor	Popis	Konektor	Popis
ETHERNET	Vstup/výstup ethernetového signálu	USB	Konektor USB	AUDIO OUT	Audiovýstup
MONITOR	Výstup HDMI před monitorem	HDMI OUT 1~2/ IN 1~2	Výstup/vstup signálu HDMI 1 až 2	DVI OUT 1~4/ IN 1~4	Výstup/vstup signálu DVI 1 až 4
DATA 1~24	24 výstupů síťového rozhraní	100–240 V stř.	Napájecí konektor	DEBUG	Konektor pro ladění
3D	Výstup synchronizovaného 3D signálu	GENLOCK OUT/IN	Samospojovací vstup/výstup synchronizovaného signálu	Kolébkový přepínač	Vypínač

Aktivace a přihlášení

Spustte klienta a aktivujte požadované zařízení pomocí hesla. Přejděte do přihlašovacího okna a zadejte k přihlášení IP adresu, číslo portu, uživatelské jméno a heslo.

© 2022 Hangzhou Hikvision Digital Technology Co. Ltd. Alle rettigheder forbeholdes.

Rozhranie	Popis	Rozhranie	Popis	Rozhranie	Popis
ETHERNET	Vstup/výstup signálu Ethernet	USB	Rozhranie USB	AUDIO OUT	Zvukový výstup
MONITOR	Výstup pre monitor HDMI	HDMI OUT 1~2/ IN 1~2	Vstup/výstup signálu HDMI 1 – 2	DVI OUT 1~4/ IN 1~4	Vstup/výstup signálu DVI 1 – 4
DATA 1~24	24 výstupov rozhrania siete	AC 100 – 240 V	Rozhranie napájania	DEBUG	Rozhranie na ladenie
3D	Synchronizovaný výstup signálu 3D	GENLOCK OUT/IN	Vstup/výstup automaticky spájaného synchronizovaného signálu	Kolískový prepínač	Vypínač
