Ürün Tipi	LED Ekran Kontrolörü
Marka	Hikvision
Model	DS-D42V24-H
Ana Kullanım	LED ekran duvarları, toplantı odaları, stüdyolar, havaalanları, reklam
Video Girişleri	2 x HDMI, 4 x DVI
Video Çıkışları	2 x HDMI, 4 x DVI, 1 x MONITÖR (HDMI önizleme)
LED Paneller için Ağ Çıkışları	24 DATA portu (RJ45)
Ek Bağlantı	Ethernet, USB, SES ÇIKIŞI, GENLOCK (giriş/çıkış), 3D senkronizasyon
Güç Kaynağı	100–240 V AC, 50/60 Hz
Dahili Ekran	Bilgiler için LCD ekran (parlaklık, IP adresi, çözünürlük, kaynak)
Ayarlar	Parlaklık (tekerlek), kaynak seçimi (SOURCE düğmesi), tekerlek ile menü
Yazılım Yönetimi	Etkinleştirme ve yapılandırma için masaüstü istemcisi (IP adresi, port, kimlik bilgileri)
Havalandırma	Cihazın etrafında en az 20 cm boş alan bırakın, havalandırma deliklerini kapatmayın
Güvenlik Fonksiyonları	Zorunlu topraklama, iki kutuplu/nötr sigorta, aşırı gerilim koruması
Bakım ve Temizlik	Temizlemeden önce fişini çekin, kuru bir bez kullanın, sıvılara maruz bırakmayın
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir sigorta (aynı tip ve boyut), dahili pil (CR tipi, profesyonel tarafından değiştirilmelidir)
Sertifikalar	CE (EMC 2014/30/AB, alçak gerilim 2014/35/AB, RoHS 2011/65/AB), WEEE 2012/19/AB
Ortam Sıcaklığı	Aşırı sıcak ortamlardan kaçının (pil patlama riski)
Garanti	Hikvision sınırlı garantisi (resmi web sitesindeki koşullara bakın)

Sık sorulan sorular - DS-D42V24-H Hikvision

Bu kontrolör ile bir LED ekran duvarı nasıl yapılandırılır?

LED panelleri 24 DATA portuna bağlayın, ardından birleştirmeyi yapılandırmak için yazılım istemcisini kullanın. Gerekirse GENLOCK sinyallerinin senkronize olduğundan emin olun.

Hangi video kaynakları uyumludur?

Kontrolör HDMI ve DVI kaynaklarını kabul eder. 2 HDMI girişi ve 4 DVI girişi vardır. SOURCE düğmesi ile aralarında geçiş yapabilirsiniz.

Ekran parlaklığı nasıl ayarlanır?

Normal modda (menü dışında), parlaklığı ayarlamak için tekerleği sola veya sağa çevirin. LCD ekran değeri gerçek zamanlı olarak gösterir.

Hiç görüntü görüntülenmezse ne yapılmalı?

Güç kablosunun takılı olduğundan ve anahtarın açık olduğundan emin olun. Kaynağın doğru seçildiğinden emin olun (SOURCE düğmesi). Ayrıca HDMI/DVI kablo bağlantılarını ve LED panellerin durumunu kontrol edin.

Kontrolörün yazılımı nasıl güncellenir?

En son yazılım sürümünü Hikvision web sitesinden indirin, ardından Ethernet üzerinden güncelleme yapmak için yazılım istemcisini kullanın. Dosyayla birlikte verilen talimatları izleyin.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük, bağlı LED panellerin sayısına ve her birinin çözünürlüğüne bağlıdır. Kontrolör, 24 DATA çıkışı sayesinde yüksek çözünürlükleri yönetir. Kesin sınırlar için teknik belgelere bakın.

Kontrolör fabrika ayarlarına nasıl sıfırlanır?

Güç açıkken FONCTION düğmesine LCD ekran 'Reset' gösterene kadar basılı tutun. Bırakın ve onaylayın. Tüm ayarlar silinecektir.

Bu kontrolörü uzun kablolarla kullanabilir miyim?

Evet, ancak HDMI/DVI için 15 m'nin üzerinde sinyal kalitesi düşebilir. Uzun mesafeler için tekrarlayıcılar veya yüksek kaliteli kablolar kullanın.

Cihaz nasıl temizlenir?

Gücü çıkarın. Yumuşak ve kuru bir bez kullanın. Asla sıvı veya aşındırıcı ürünler kullanmayın. Havalandırma deliklerini keskin nesnelerle temizlemeyin.

Ön paneldeki göstergeler ne anlama geliyor?

Kontrolör, sistem bilgilerini (parlaklık, IP, çözünürlük, kaynak) gösteren bir LCD ekrana sahiptir. Ek göstergeler (SOURCE, FONCTION) mevcut durumu belirtir.

KULLANIM KILAVUZU DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Tüm hakları saklıdır.

Bu Kılavuz Hangzhou Hikvision Digital Technology Co., Ltd. veya iştiraklerinin (bundan sonra "Hikvision" olarak anılacaktır) mülkiyetindedir ve Hikvision'ın önceden yazılı izni olmaksızın kısmen veya tamamen hiçbir şekilde çoğaltılamaz, değiştirilemez, tercüme edilemez veya dağıtılamaz. Burada aksi açıkça belirtilmedikçe, Hikvision, Kılavuz ile ilgili olarak burada yer alan hiçbir bilgi hakkında açık veya zımni hiçbir garanti, güvence veya beyanda bulunmaz.

Bu Kılavuz hakkında

Kılavuz, Ürünün kullanımı ve yönetimi ile ilgili talimatları içerir. Resimler, çizelgeler, görüntüler ve buradaki diğer tüm bilgiler, yalnızca tanımlama ve açıklama amaçlıdır. Kılavuzda bulunan bilgiler, yazılım güncellemeleri veya başka nedenlerden dolayı önceden haber verilmeksizin değiştirilebilir. Lütfen bu Kılavuzun en son sürümü için Hikvision web sitesine (https://www.hikvision.com) bakın. Lütfen bu Kılavuzu, Ürünü destekleme konusunda eğitilmiş profesyonellerin rehberliği ve yardımı ile kullanın.

Ticari Markalar

• HIKVISION, ve diğer Hikvision ticari markaları ve logoları Hikvision'ın çeşitli yargı mercilerindeki mülkleridir.
• Bahsedilen diğer ticari markalar ve logolar ilgili sahiplerinin mülkiyetindedir.
• HDMI HDMI ve HDMI Yüksek Çözünürlüklü Multimedya Arayüzü ve HDMI Logosu, Amerika Birleşik Devletleri ve diğer ülkelerde HDMI Licensing Administrator, Inc. şirketinin ticari markaları veya tescilli ticari markalarıdır.

Yasal Uyarı

YÜRÜRLÜKTEKİ YASALARIN İZİN VERDİĞİ AZAMİ ÖLÇÜDE, BU KILAVUZ VE AÇIKLANAN ÜRÜN, DONANIMI, YAZILIMI VE ÜRÜN YAZILIMI İLE "OLDUĞU GİBİ" VE "TÜM ARIZALAR VE HATALAR İLE " SAĞLANIR. HIKVISION, SINIRLANDIRMA, TİCARİ OLABİLİRLİK, MEMNUNİYET KALİTESİ VEYA BELİRLİ BİR AMACA UYGUN OLMAKSIZIN AÇIK VEYA ZIMNİ HIÇBİR GARANTİ VERMEZ. ÜRÜNÜN SİZİN TARAFINIZDAN KULLANIMI KENDİ SORUMLULUĞUNUZDADIR. HIKVISION HIÇBİR DURUMDA, BU ÜRÜNÜN KULLANIMI İLE BAĞLANTILI OLARAK, HIKVISION BU TÜR HASARLARIN OLASILIĞI HAKKINDA BİLGİLENDİRİLMİŞ OLSA BİLE, İŞ KARLARININ KAYBI, İŞ KESİNTİSİ, VERİ KAYBI, SİSTEM KESİNTİSİ, BELGE KAYBI, SÖZLEŞMENİN İHLALİ (İHMAL DAHİL), ÜRÜN SORUMLULUĞU GİBİ ZARARLAR DA DAHİL OLMAK ÜZERE, ÖZEL, SONUÇSAL, TESADÜFİ VEYA DOLAYLI ZARARLAR İÇİN SİZE KARŞI SORUMLU OLMAYACAKTIR.

İNTERNETİN DOĞASININ DOĞAL GÜVENLİK RİSKLERİ BARINDIRDIĞINI KABUL EDİYORSUNUZ VE HIKVISION, SİBER SALDIRI, HACKER SALDIRISI, VİRÜS BULAŞMASI VEYA DİĞER İNTERNET GÜVENLİK RİSKLERİNDEN KAYNAKLANAN ANORMAL KULLANIM, GİZLİLİK SIZINTISI VEYA DİĞER ZARARLAR İÇİN HERHANGİ BİR SORUMLULUK KABUL ETMEZ; ANCAK, HIKVISION GEREKİRSE ZAMANINDA TEKNİK DESTEK SAĞLAYACAKTIR. BU ÜRÜNÜ GEÇERLİ TÜM YASALARA UYGUN OLARAK KULLANMAYI KABUL EDİYORSUNUZ VE KULLANIMINIZIN GEÇERLİ YASALARA UYGUN OLMASINI SAĞLAMAKTAN YALNIZCA SİZ SORUMLUSUNUZ. ÖZELLİKLE, BU ÜRÜNÜ, SINIRLAMA OLMAKSIZIN, TANITIM HAKLARI, FİKRI MÜLKİYET HAKLARI VEYA VERİ KORUMA VE DİĞER GİZLİLİK HAKLARI DA DAHİL OLMAK ÜZERE ÜÇÜNCÜ TARAFLARIN HAKLARINI İHLAL ETMEYECEK ŞEKİLDE KULLANMAKTAN SİZ SORUMLUSUNUZ. BU ÜRÜNÜ, KİTLE İMHA SİLAHLARININ GELİŞTİRİLMESİ VEYA ÜRETİMİ, KİMYASAL VEYA BİYOLOJİK SİLAHLARIN GELİŞTİRİLMESİ VEYA ÜRETİMİ, HERHANGİ BİR NÜKLEER PATLAYICI VEYA GÜVENLİ OLMAYAN NÜKLEER YAKIT DÖNGÜSÜ İLE İLGİLİ HERHANGİ BİR FAALİYETTE VEYA İNSAN HAKLARI İHLALLERİNİ DESTEKLEMEK DE DAHİL YASAKLANMIŞ SON KULLANIMLAR İÇİN KULLANAMAZSINIZ.

BU KILAVUZ İLE İLGİLİ YASA ARASINDA HERHANGİ BİR ÇELİŞKİ OLMASI DURUMUNDA, İKİNCİSİ GEÇERLİDİR.

Mevzuat Bilgisi

AB Uygunluk Beyani

Bu ürün ve (varsa) birlikte verilen aksesuarlar "CE" işaretlidir ve bu nedenle EMC Direktifi 2014/30/EU, LVD Direktifi 2014/35/EU, RoHS Direktifi 2011/65/EU altında listelenen geçerli uyumlaştırılmış Avrupa standartlarına uygundur.

2012/19/EU (WEEE direktifi): Bu simgeyle işaretlenen ürünler, Avrupa Birliği'nde ayrıştırılmamış belediye atığı olarak yok edilemez. Doğru geri dönüşüm için, eşdeğer yeni ekipman satın aldıktan sonra bu ürünü yerel tedarikçinize iade edin veya belirtilen toplama noktalarında imha edin. Daha fazla bilgi için bkz: www.recyclethis.info

2006/66/EC (pil direktifi): Bu ürün, Avrupa Birliği'nde ayrıştırlmamış belediye atığı olarak imha edilemeyen bir pil içerir. Ö zel pil bilgileri için ürün belgelerine bakın. Pil, kadmiyum (Cd), kurşun (Pb) veya civa (Hg) içerebildiğini belirtmek bu simgeyle işaretlenmiştır. Doğru geri dönüşüm için pili tedarikçinize veya belirlenmiş bir toplama noktasına iade edin. Daha fazla bilgi için bkz: www.recyclethis.info

Güvenlik Talimatı

Ürünü kullanmadan ve kurmadan önce güvenlik talimatlarını dikkatlice okumalısınız.

Uyarılar ve Dikkat Edilmesi Gerekenler:

• Bu A sınıfı bir üründür ve radyo parazitine neden olabilir, bu durumda kullanıcıının uygun önlemleri alması gerekebilir.
• Ürünün kullanımında ülkenin ve bölgenin elektrik güvenliği düzenlemelerine kesinlikle uymanız gerekir.
• Ekipman, damlayan veya sıçrayan sıvılara maruz bırakılmamalı ve ekipmanın üzerine vazo gibi içi sıvı dolu nesnelerin konulmamasına dikkat edilmelidir.
• DİKKAT: Yangın riskini azaltmak için, sadece aynı tip ve değerde sigorta ile değiştirin.

• DİKKAT: Çift kutup/Nötr sigorta. Sigortanın çalıştırılmasından sonra, ekipmanın enerjili kalan kısımları servis sırasında tehlike oluşturabilir.

• Ekipman topraklı bir elektrik prizine takılmalıdır.

• AC şebeke kaynağına bağlantı için terminallerin doğru kablo tesisatına sahip olduğundan emin olun.
• tehlikeli bir akım olduğunu gösterir ve terminallere bağlanan harici kablolamanın eğitimli bir kişi tarafından yapılması gerekir.
• Ekipman gerektiğinde BT güç dağıtım sistemine bağlanmak üzere değiştirilmiştir.
• Bu ekipman çocukların olma ihtimalinin bulunduğu yerlerde kullanım için uygun değildir.
• DİKKAT: Pil yanlış bir türle değiştirildiğinde patlama riski.
• Pilin yanlış türde bir pille uygun olmayan şekilde değiştirilmesi korumayı geçersiz hale getirebilir (örneğin, bazı lityum pil türleri).
• Pili ateşe veya sıcak fırına atmayın veya pili mekanik olarak patlayabilecek şekilde ezmeyin veya kesmeyin.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızıntısına neden olabilecek aşırı yüksek sıcaklıktaki bir ortamda bırakmayın.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızıntısına neden olabilecek aşırı düşük hava basıncına maruz bırakmayın.
• Bitmiş pilleri yönetmeliklere göre atın.
• Ekipmanın üzerine yanan mum gibi açık alev kaynakları konulmamalıdır.
• Havalandırma delikleri gazete, masa örtüsü, perde vb. nesnelerle kapatılarak havalandırma engellenmemelidir.
  Açıklıklar, hiçbir zaman ekipmanın yatak, koltuk, halı veya benzer bir yüzeye yerleştirilmesiyle engellenmemelidir.
• Yeterli havalandırma için ekipmanın çevresinde en az 20 cm mesafe bırakın.
• Ekipmanın USB portu sadece fareye, klavyeye veya USB flash sürücüye bağlanmak için kullanılır.
• Bu ekipman çocukların olma ihtimalinin bulunduğu yerlerde kullanım için uygun değildir.
• Ekipmanı bu kılavuzdaki talimatlara göre kurun.
• Yaralanmaları önlemek için bu ekipman kurulum talimatlarına göre dolaba güvenli bir şekilde takılmalıdır.
• Gövde parçalarını fan kanatlarından uzak tutun. Bakım sırasında güç kaynağının bağlantısını kesin.
• Ekipmanı taşırken veya kullanırken 90° olacak şekilde tutun.

Genel Bakış

Çoklu Girişli LED Ekran Denetleyicisi, her boyutta kusursuz bir video duvarı elde etmek için tam renkli ekran üniteleriyle birlikte kullanılabilir. Toplantı odası, stüdyo, spor salonu, hava alanı, banka, reklam, aile sineması vb. için geçerlidir.

Arayüz

LED ekran denetleyicisinin arayüzleri ürün modeline göre değişebilir. Aşağıdaki şekiller sadece görsel amaçlıdır.

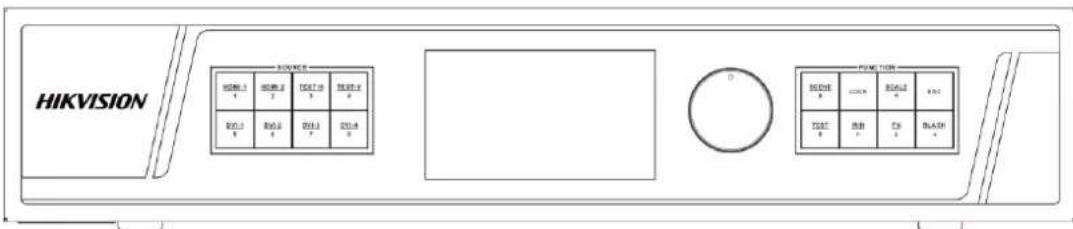

Gösterge	Açıklama	Gösterge	Açıklama
KAYNAK	HDMI, TEXT ve DVI dahil sinyal kaynağını seçin	İŞLEV	İşlev düğmesi. Daha fazla ayrıntı için kapaktaki QR kodunu tarayın.
LCD Paneli	Parlaklık, cihaz IP'si, giriş/çıkış çözünürlüğü, sinyal kaynağı tipi, menü kilidi durumu gibi ekran bilgileri	Buton	Normal Mod (Menü Modu değil): parlaklığı ayarlamak için sağa/sola döndürünMenü Modu: menü ögesini seçmek için sağa/sola döndürür; sonraki menüyü seçmek veya girmek için basılır

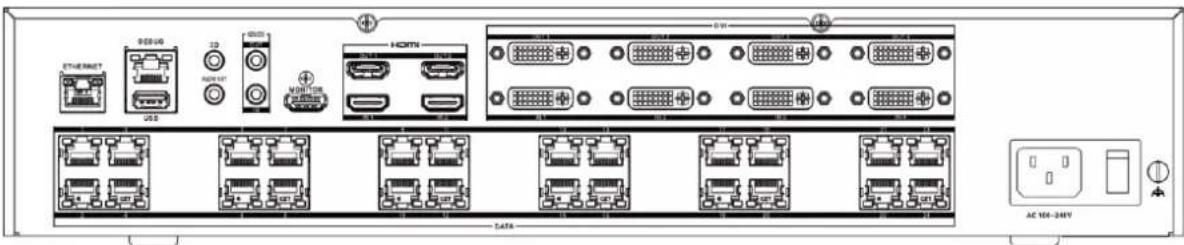

Arayüz	Açıklama	Arayüz	Açıklama	Arayüz	Açıklama
ETHERNET	Ethernet sinyal girişi/çıkışı	USB	USB Arayüzü	AUDIO OUT	Ses çıkışı
MONITOR	HDMI ön monitor çıkışı	HDMI OUT 1~2/IN 1~2	HDMI sinyal çıkışı/girişi 1~2	DVI OUT 1~4/IN 1~4	DVI sinyal çıkışı/girişi 1~4
DATA 1~24	24 ağ arayüzü çıkışı	AC 100~240V	Güç Arayüzü	DEBUG	HATA AYIKLAMA ARAYÜ ZÜ
3D	3B senkronize sinyal çıkışı	GENLOCK OUT/IN	Kendinden eklemeli senkronize sinyal girişi/çıkışı	Devre Anahtarı	Güç düğmesi

Aktivasyon ve Giriş

İstemciyi çalıştırın ve istenen cihazı parola kullanarak etkinleştirin. Oturum açma arayüzüne gidin ve oturum açmak için IP adresini, port numarasını, kullanıcı adını ve parolayı girin.
