GEBRUIKSAANWIJZING DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Alle rechten voorbehouden.

Deze handleiding is eigendom van Hangzhou Hikvision Digital Technology Co., Ltd. of haar verbonden ondernemingen (hierna "Hikvision" genoemd) en mag op geen enkele manier worden gereproduceerd, gewijzigd, vertaald of verspreid, gedeeltelijk of volledig, zonder de voorafgaande schriftelijke toestemming van Hikvision. Tenzij hierin uitdrukkelijk anders vermeld geeft Hikvision geen waarborgen, garanties of representaties, expliciet of impliciet, met betrekking tot de handleiding of hierin opgenomen informatie.

Over deze handleiding

De handleiding bevat instructies voor het gebruik en beheer van het product. Afbeeldingen, grafieken, afbeeldingen en alle andere informatie hierna worden verstrekt voor beschrijving en uitleg. De informatie in de handleiding is onderhevig aan verandering, zonder voorafgaande kennisgeving, als gevolg van firmware-updates of andere redenen. De nieuwste versie van deze handleiding is te vinden op de website van Hikvision (https://www.hikvision.com).

Gebruik deze handleiding onder begeleiding en ondersteuning van professionals die zijn opgeleid voor het ondersteunen van het product.

Handelsmerken

• HIKVISION en andere handelsmerken en logo's van Hikvision zijn eigendom van Hikvision in de verschillende jurisdictions.
• Andere handelsmerken en logo's zijn het eigendom van hun respectieve eigenaren.
  De termen HDMI en HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

Vrijwaringsclausule

VOOR ZOVER MAXIMAAL TOEGESTAAN OP GROND VAN HET TOEPASSELIJK RECHT, WORDEN DEZE HANDLEIDING EN HET OMSCHREVEN PRODUCT, INCLUSIEF HARDWARE, SOFTWARE EN FIRMWARE, GELEVERD 'ZOALS ZE ZIJN', INCLUSIEF 'FOUTEN EN GEBREKEN'. HIKVISION GEEFT GEEN GARANTIES, EXPLICIET NOCH IMPLICIET, INCLUSIEF ZONDER BEPERKING OMTRENT VERKOOPBAARHEIED, TEVREDENHEID OMTRENT KWALITEIT OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. HET GEBRUIK VAN HET PRODUCT DOOR U IS OP EIGEN RISICO. IN GEEN GEVAL IS HIKVISION VERANTWOORDELIJK VOOR SPECIALE, BIJKOMENDE, INCIDENTELE OF INDIRECTE SCHADE, WAARONDER, ONDER ANDERE, SCHADE VAN VERLIES AAN ZAKELIJKE WINST, ZAKELIJKE ONDERBREKING OF VERLIES VAN GEGEVENS, CORRUPTIE OF SYSTEMEN, OF VERLIES VAN DOCUMENTATIE, ONGEACHT OF DIT VOORTVLOEIT UIT CONTRACTBREUK, BENADELING (INCLUSIEF NALATIGHEID), PRODUCTAANSPRAAKELIJKHEID OF ANDERS, MET BETREKKING TOT HET PRODUCT, ZELFS ALS HIKVISION OP DE HOOGTE IS GEBRACHT VAN ZULKE SCHADE OF VERLIES.

U ERKENT DAT DE AARD VAN INTERNET INHERENTE VEILIGHEIDSRISICO'S MET ZICH MEE BRENGT, EN HIKVISION GEEN ENKELE VERANTWOORDELIJKHEID NEEMT VOOR ABNORMALE WERKING, PRIVACYLEKKEN OF ANDERE SCHADE DIE VOORTVLOEIT UIT CYBERAANVAL, HACKERAANVAL, VIRUSINFECTIE, OF ANDERE INTERNETVEILIGHEIDSRISICO'S; HIKVISION BIEDT INDIEN NODIG ECHTER TIJDELIJK TECHNISCHE ONDERSTEUNING.

U GAAT AKKOORD MET HET GEBRUIK VAN DIT PRODUCT IN OVEREENSTEMMING MET ALLE TOEPASBARE WETTEN EN UITSLUITEND U BENT VERANTWOORDELIJK VOOR DE GARANTIE DAT UW GEBRUIK OVEREENSTEMT MET DE TOEPASBARE WET. U BENT VOORAL VERANTWOORDELIJK DAT HET GEBRUIK VAN DIT PRODUCT GEEN INBREUK MAAKT OP DE RECHTEN VAN DERDEN, INCLUSIEF EN ZONDER BEPERKING DE RECHTEN VAN PUBLICITEIT, INTELLECTUEEL EIGENDOM, OF GEGEVENSBESCHERMING EN ANDERE PRIVACYRECHTEN. U MAG DIT PRODUCT NIET GEBRUIKEN VOOR ENIGE ONWETTIG EINDGEBRUIK, MET INBEGRIP VAN DE ONTWIKKELING OF DE PRODUCTIE VAN MASSAVERNIETIGINGSWAPENS, DE ONTWIKKELING OF DE PRODUCTIE VAN CHEMISCHE OF BIOLOGISCHE WAPENS, ALLE ACTIVITEITEN IN HET KADER VAN EVENTUELE NUCLEAIRE EXPLOSIEVEN OF ONVEILIGE NUCLEAIRE BRANDSTOFCYCLUS, OF TER ONDERSTEUNING VAN MENSENRECHTENSCHENDINGEN.

IN HET GEVAL VAN ENIGE CONFLICTEN TUSSEN DEZE HANDLEIDING EN DE TOEPASSELIJKE WETGEVING, PREVALEERT DE LAATSTE.

Informatie met betrekking tot regelgeving

EU-conformiteitsverklaring

Dit product en, indien van toepassing, ook de meegeleverde accessoires, zijn gemarkeerd met "CE" en voldoen daarom aan de toepasselijke geharmoniseerde Europese normen zoals opgenomen in de EMC-richtlijn 2014/30/EU, de Laagspanningsrichtlijn (LVD) 2014/35/EU en de RoHS-richtlijn 2011/65/EU.

2012/19/EU (WEEE-richtlijn): Producten die met dit symbool zijn gemarkeerd mogen binnen de Europese Unie niet worden weggegooid als ongesorteerd huishoudelijk afval. Lever dit product voor een juiste recycling in bij uw plaatselijke leverancier bij aankoop van soortgelijke nieuwe apparatuur, of breng het naar daarvoor aangewezen inzamelpunten. Zie voor meer informatie: www.recyclethis.info

2006/66/EG (Batterijrichtlijn): Dit product bevat een batterij die binnen de Europese Unie niet mag worden weggegooid als ongesorteerd huishoudelijk afval. Zie de productdocumentatie voor specifieke informatie over de batterij. De batterij is gemarkeerd met dit symbool, dat letters kan bevatten die cadmium (Cd), lood (Pb) of kwik (Hg) aanduiden. Lever de batterij voor een juiste recycling in bij uw leverancier of bij een daarvoor aangewezen inzamelpunt. Zie voor meer informatie: www.recyclethis.info

Veiligheidsinstructies

U dient de veiligheidsinstructies zorgvuldig te lezen voordat u het product gebruikt en installeert.

Waarschuwingen & Voorzorgsmaatregelen:

• Dit is een Klasse A-product en kan het radiostoring veroorzaken, in welk geval de gebruiker mogelijk passende maatregelen dient te nemen.
• U moet zich bij het gebruik van het product strikt houden aan de elektrische veiligheidsvoorschriften van het land en de regio.
• De apparatuur mag niet worden blootgesteld aan druppels of spetters en er mogen geen voorwerpen gevuld met vloeistoffen, zoals vazen, op de apparatuur worden geplaatst.
• LET OP: Vervang de zekering uitsluitend door een exemplaar van hetzelfde type en vermogen om het risico van brand te reduceren.
• LET OP: Dubbelpolige-/neutrale zekering. Na gebruik van de zekering kunnen delen van de apparatuur die onder spanning blijven een gevaar vormen tijdens onderhoud.
• De apparatuur moet worden aangesloten op een geaard stopcontact.
• Zorg voor de juiste bekabeling van de klemmen voor aansluiting op een wisselstroomnet.
• betekent levensgevaarlijk, daarom moet de externe bedrading door een deskundige installateur op de klemmen worden aangesloten.
• Indien nodig is de apparatuur aangepast voor aansluiting op een IT-stroomdistributiesysteem.
• Deze apparatuur is niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn.
• LET OP: Er bestaat explosiegevaar wanneer de batterij door een onjuist type wordt vervangen.
• Onjuiste vervanging van de batterij door een onjuist type kan een beveiliging omzeilen (bijvoorbeeld in het geval van sommige typen lithiumbatterijen).
• Gooi de batterij niet in vuur of een hete oven en plet of snij de batterij niet op mechanische wijze, want dat kan een explosie veroorzaken.
• Laat de batterij niet in een omgeving met een extreem hoge temperatuur liggen, want dat kan een explosie of het lekken van brandbare vloeistof of gas tot gevolg hebben.
• Stel de batterij niet bloot aan extreem lage luchtdruk, want dat kan een explosie of het lekken van brandbare vloeistof of gas tot gevolg hebben.
• Verwijder gebruikte batterijen in overeenstemming met de instructies.
• Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• De ventilatie mag niet worden belemmerd door het afdekken van de ventilatieopeningen met voorwerpen, zoals kranten, tafelkleden, gordijnen, enz.
  De ventilatie-openingen mogen nooit worden geblokkeerd door de apparatuur op een bed, bank, tapijt of ander soortgelijk oppervlak te plaatsen.
• Houd een afstand van minimaal 20 cm rond het apparaat voor voldoende ventilatie.
• De USB-poort van het apparaat wordt alleen gebruikt voor het aansluiten van een muis, een toetsenbord of een USB-stick.
• Deze apparatuur is niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn.
• Installeer de apparatuur volgens de instructies in deze handleiding.
• Om letsel te voorkomen, moet deze apparatuur veilig in de kast worden geïnstalleerd in overeenstemming met de installatie-instructies.
• Steek geen lichaamsdelen in de ventilatorbladen. Ontkoppel de voeding tijdens onderhoud.
• Houd de apparatuur horizontaal bij verplaatsing of gebruik.

Overzicht

Led-displaycontroller met meerdere ingangen kan worden gebruikt met de kleurendisplays voor een naadloze videowall in alle mogelijke afmetingen. Het kan worden gebruikt in vergaderruimtes, studio's, sportscholen, luchthavens, banken, advertenties, bioscopen, enz.

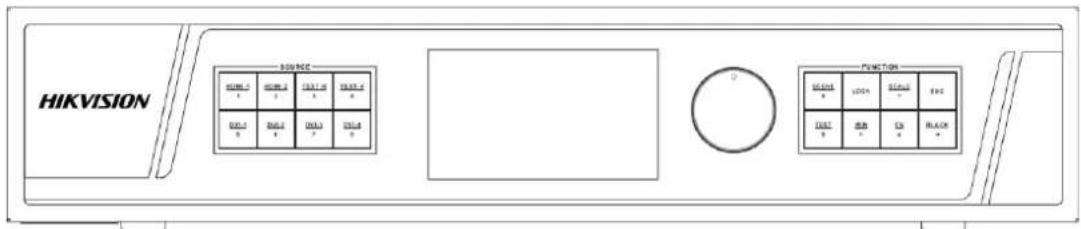

Interface

De interfaces van de led-displaycontroller kunnen per productmodel verschillen. De volgende afbeeldingen dienen slechts ter illustratie.

HIKVISION SIN PICE R1000.5 R1000.2 R1001.8 R1001.4 R100.5 R100.2 R100.3 R100.8 FUNCTION R1000.5 R1004 R1005.8 R1006.4 R1007.8 R1008.4 R1009.8 R1010.4 R1011.8 R1012.4 R1013.8 R1014.4 R1015.8 R1016.4 R1017.8 R1018.4 R1019.8 R1020.4 R1021.8 R1022.4 R1023.8 R1024.4 R1025.8 R1026.4 R1027.8 R1028.4 R1029.8 R1030.4 R1031.8 R1032.4 R1033.8 R1034.4 R1035.8 R1036.4 R1037.8 R1038.4 R1039.8 R1040.4 R1041.8 R1042.4 R1043.8 R1044.4 R1045.8 R1046.4 R1047.8 R1048.4 R1049.8 R1050.4 R1051.8 R1052.4 R1053.8 R1054.4 R1055.8 R1056.4 R1057.8 R1058.4 R1059.8 R1060.4 R1061.8 R1062.4 R1063.8 R1064.4 R1065.8 R1066.4 R1067.8 R1068.4 R1069.8 R1070.4 R1071.8 R1072.4 R1073.8 R1074.4 R1075.8 R1076.4 R1077.8 R1078.4 R1079.8 R1080.4 R1081.8 R1082.4 R1083.8 R1084.4 R1085.8 R1086.4 R1087.8 R1088.4 R1089.8 R1090.4 R1091.8 R1092.4 R1093.8 R1094.4 R1095.8 R1096.4 R1097.8 R1098.4 R1099.8 R2 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

Pictogram	Omschrijving	Pictogram	Omschrijving
BRON	Selecteer signaalbron, waaronder HDMI, TEXT en DVI	FUNCTIE	Functieknop. Scan de QR-code op de omslag voor meer informatie.
LCD-scherm	Geeft informatie weer zoals helderheid, apparaat-IP, invoer-/uitvoerresolutie, signaalbrontype, menuvergrendelingsstatus	Knop	Normale modus (niet de Numomodus): draai naar rechts/links om de helderheid aan te passenMenumodus: draai rechts/links om een menu-item te selecteren; druk in om het volgende menu te selecteren of te openen

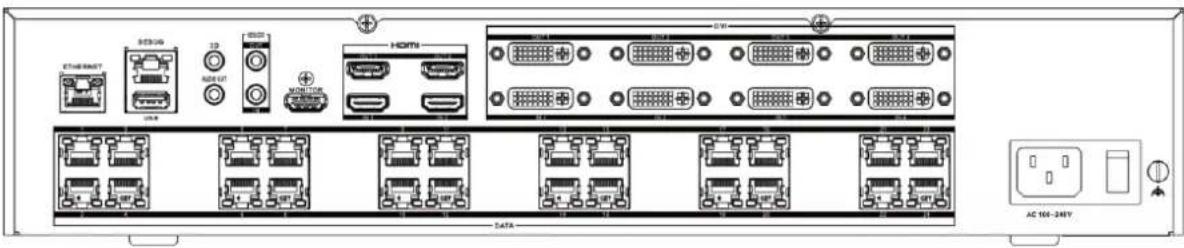

300000 32 10000 HOM USB USB DATA AC 168-248V

Interface	Omschrijving	Interface	Omschrijving	Interface	Omschrijving
ETHERNET	Ethernetsignaalinvoer/-uitvoer	USB	USB-interface	AUDIO OUT	Audio-uitgang
MONITOR	HDMI pre-monitoruitgang	HDMI OUT 1~2/IN 1~2	HDMI-signaaluitgang/-ingang 1-2	DVI OUT 1~4/ IN 1~4	DVI-signaaluitgang/-ingang 1-4
DATA 1~24	24 netwerkinterface -uitgang	AC 100 - 240 V	Voedingsinterface	DEBUG	Foutopsporingsinterface
3D	3D gesynchroniseerde signaaluitgang	GENLOCK OUT/IN	Zelfsplitsende gesynchroniseerde signaalingang/-uitgang	Tuimelschakelaar	Aan-/uitschakelaar

Activering en inloggen

Voer de client uit en activeer het gewenste apparaat met het wachtwoord. Ga naar de inloginterface en voer IP-adres, poortnummer, gebruikersnaam en wachtwoord in om in te loggen.
