Terméktípus	LED kijelző vezérlő
Márka	Hikvision
Modell	DS-D42V24-H
Fő használat	LED falképernyő, tárgyalók, stúdiók, repülőterek, reklám
Video bemenetek	2 x HDMI, 4 x DVI
Video kimenetek	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI előnézet)
Hálózati kimenetek LED panelekhez	24 adatport (RJ45)
További csatlakozási lehetőségek	Ethernet, USB, AUDIO OUT, GENLOCK (bemenet/kimenet), 3D szinkronizálás
Tápellátás	100–240 V AC, 50/60 Hz
Beépített kijelző	LCD képernyő információkhoz (fényerő, IP-cím, felbontás, forrás)
Beállítások	Fényerő (kerék), forráskiválasztás (SOURCE gomb), menü a kerékkel
Szoftveres kezelés	Asztali kliens az aktiváláshoz és konfiguráláshoz (IP-cím, port, azonosítók)
Szellőzés	Minimum 20 cm szabad hely a készülék körül, ne zárja el a nyílásokat
Biztonsági funkciók	Kötelező földelés, bipoláris/nullavezető biztosíték, túlfeszültség elleni védelem
Karbantartás és tisztítás	Tisztítás előtt húzza ki, használjon száraz ruhát, ne tegye ki folyadékoknak
Alkatrészek és javíthatóság	Biztosíték cserélhető (azonos típus és méret), belső akkumulátor (CR típus, szakember általi csere)
Tanúsítványok	CE (EMC 2014/30/EU, kisfeszültség 2014/35/EU, RoHS 2011/65/EU), WEEE 2012/19/EU
Környezeti hőmérséklet	Kerülje a szélsőségesen meleg környezetet (akkumulátor robbanásveszélye)
Garancia	Hikvision korlátozott garancia (feltételek a hivatalos weboldalon)

Gyakran ismételt kérdések - DS-D42V24-H Hikvision

Hogyan állítsak be egy LED falképernyőt ezzel a vezérlővel?

Csatlakoztassa a LED paneleket a 24 DATA porthoz, majd használja a szoftverklienst az összeillesztés konfigurálásához. Győződjön meg arról, hogy a GENLOCK jelek szinkronizálva vannak, ha szükséges.

Milyen video források kompatibilisek?

A vezérlő HDMI és DVI forrásokat fogad el. 2 HDMI bemenettel és 4 DVI bemenettel rendelkezik. A SOURCE gombbal válthat közöttük.

Hogyan állítsam be a kijelző fényerejét?

Normál üzemmódban (menün kívül) forgassa balra vagy jobbra a kereket a fényerő beállításához. Az LCD kijelző valós időben mutatja az értéket.

Mit tegyek, ha nem jelenik meg kép?

Ellenőrizze, hogy a tápkábel csatlakoztatva van-e és a kapcsoló be van-e kapcsolva. Győződjön meg arról, hogy a forrás helyesen van kiválasztva (SOURCE gomb). Ellenőrizze a HDMI/DVI kábelek csatlakozását és a LED panelek állapotát.

Hogyan frissítsem a vezérlő firmware-ét?

Töltse le a legújabb firmware-t a Hikvision weboldaláról, majd használja a szoftverklienst a frissítéshez Etherneten keresztül. Kövesse a fájlhoz mellékelt utasításokat.

Mi a maximális támogatott felbontás?

A maximális felbontás a csatlakoztatott LED panelek számától és egyedi felbontásától függ. A vezérlő magas felbontásokat kezel a 24 adatkimenetének köszönhetően. A pontos határértékekért olvassa el a műszaki dokumentációt.

Hogyan állítsam vissza a vezérlőt gyári beállításokra?

Tartsa lenyomva a FUNKCIÓ gombot a bekapcsoláskor, amíg az LCD kijelző 'Reset' feliratot nem mutat. Engedje el és erősítse meg. Minden beállítás törlődik.

Használhatom ezt a vezérlőt hosszú kábelekkel?

Igen, de a HDMI/DVI jelminőség romolhat 15 m felett. Hosszú távolságokhoz használjon ismétlőket vagy kiváló minőségű kábeleket.

Hogyan tisztítsam a készüléket?

Húzza ki a tápellátást. Használjon puha, száraz ruhát. Soha ne használjon folyékony vagy súroló hatású tisztítószereket. Ne tisztítsa a szellőzőnyílásokat éles tárgyakkal.

Mit jeleznek az előlapi jelzőfények?

A vezérlő rendelkezik egy LCD kijelzővel, amely rendszerinformációkat jelenít meg (fényerő, IP, felbontás, forrás). A további jelzőfények (SOURCE, FUNKCIÓ) az aktuális állapotot mutatják.

HASZNÁLATI ÚTMUTATÓ DS-D42V24-H Hikvision

Ez az útmutató a Hangzhou Hikvision Digital Technology Co., Ltd., illetve fiókvállalatai (a továbbiakban „Hikvision”) tulajdonát képezi, ezért a Hikvision előzetes írásbeli engedélye nélkül tilos az útmutató sokszorosítása, módosítása, lefordítása egészben vagy részben történő, bármilyen módon való terjesztése. Ettől eltérő nyilatkozat hiányában, a Hikvision sem kifejezett, sem törvény által vélelmezett garanciát, jótállást vagy biztosítékot nem vállal az útmutatóra, illetve az abban leírt információkra vonatkozóan.

A Kézikönyvvel kapcsolatos tudnivalók

Az útmutató a termék használatára és kezelésére vonatkozó utasításokat tartalmaz. Az itt szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. A Kézikönyvben szereplő információk a firmware-frisstések és egyéb okok miatt előzetes értesítés nélkül változhatnak. Ezen útmutató legfrissebb verzióját a Hikvision weboldalán találhatja meg.

(https://www.hikvision.com).

Az Ú tmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együtt használja.

Védjegyek

A HIKVISION, valamint a Hikvision egyéb védjegyei és logói a Hikvision tulajdonát képezik különböző joghatóságok területén.
- Az említett egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik.
- HDMI A HDMI és a HDMI High-Definition Multimedia Interface kifejezés, valamint a HDMI logó a HDMI Licensing Administrator, Inc. védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.

Felelősségkizárás

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLŐ TERMÉKET ANNAK HARDVER-, SZOFTVER-ÖSSZETEVŐIVEL ÉS FIRMWARE-ÉVEL EGYÜ TT „EREDETI FORMÁBAN” BIZTOSÍTJUK, „BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKVISION NEM VÁLLAL SEM KIFEJEZETT, SEM TŐ RVÉNY ÁLTAL VÉLELMEZETT JÓ TÁLLÁST, TŐ BBEK KÖ ZÖ TT – DE NEM KORLÁTOZVA – A TERMÉK ÉRTÉKESÍTHETŐSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKVISION SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET Ö N FELÉ SEMMILYEN KÜ LÖ NLEGES, KÖ VETKEZMÉNYES, JÁRULÉKOS VAGY KÖZVETETT KÁRÉRT, BELEÉRTVE TÖBBEK KÖZÖTT A TERMÉK HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBÓL, AZ Ü ZLETΜENET MEGSZAKADÁSÁ BÓ L, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBÓL EREDŐ KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁGOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKVISION VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRÓL.

Ö N TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBÖL FAKADÓAN REJT KOCKÁZATOKAT, ÉS A HIKVISION SEMMILYEN FELELŐSSÉGET NEM VÁLLAL A RENDELLENES MÜKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTŐZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HIKVISION AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚJT.

ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELÓÍRÁSOK BETARTÁSÁVAL HASZNÁLJA, ÉS HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE ÉS EGYÉB SZEMÉLYES ADATOKRA VONATKOZÓ JOGOKAT. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TŐ MEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, A VEGYI VAGY BIOLÓ GIAI FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓ ANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓDON TÖRTÉNŐ FELHASZNÁLÁST. HA A JELEN KÉZIKŐ NYV ÉS A HATÁLYOS TŐ RVÉNY KŐ ZŐ TT ELLENTMONDÁS TAPASZTALHATÓ , AKKOR AZ UTÓ BBI A MÉRVADÓ .

Szabályozással kapcsolatos információk

EU megfelelőségi nyilatkozat

Ez a termék és tartozékai (amennyiben vannak) „CE” jelöléssel vannak ellátva, ezáltal megfelelnek a következő irányelvekben foglalt harmonizált európai szabványoknak: 2014/30/EU (EMC-irányelv), 2014/35/EU (LVD-irányelv), 2011/65/EU (RoHS-irányelv).

2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel ellátott termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszálltójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információk: www.recyclethis.info

2006/66/EK (akkumulátorokról szóló irányelv): Ez a termék olyan elemet tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az elemről. Az elem ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyűjtőhelyre. További információk: www.recyclethis.info

Biztonsági utasítások

A termék használata és telepítése előtt olvassa el figyelmesen a biztonsági utasításokat.

Figyelmeztetések:

• Ez az eszköz egy „A” osztályú termék, amely rádióhullámú zavart okozhat, amely esetben a felhasználó számára előírható a megfelelő intézkedések megtétele.
• A termék használata során az ország és a régió elektromos biztonsági előírásait szigorúan be kell tartani.
• A készüléket védeni kell csöpögő vagy fröccsenő víz és folyadékok ellen. Ne helyezzen vizet tartalmazó edényt, tárgyat, pl. vázát a tetejére.
• VIGYÁ ZAT: A tűzveszély csökkentése érdekében csak azonos típusú és névleges értékű cserebiztosítót használjon.
• VIGYÁZAT: Kétpólusú/nullavezetős tápellátás biztosítón keresztüli védelme. A biztosító kioldását követően a készülék feszültség alatt maradó részei továbbra is veszélyt jelenthetnek a szervizelés során.
• A berendezést földelt hálózati aljzatra kell csatlakoztatni.
• Ügyeljen a váltakozóáramú hálózati feszültségforráshoz csatlakozó érintkezők megfelelő bekötésére.
  • A jel veszélyes feszültség jelenlétére utal, ezért a kapcsokhoz csatlakozó külső vezetékek bekötését csak megfelelően képzett személy végezheti.
• A készülék úgy van kialakfva, hogy szükség esetén IT besorolású tápfeszültség-elosztó rendszerhez csatlakoztatható.
• Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.
• VIGYÁZAT: Az akkumulátor nem megfelelő típusúra cserélése robbanásveszélyt idézhet elő.
• Az akkumulátor nem megfelelő típussal történő helyettesítése hatástalanná tehet egy biztonsági berendezést (például bizonyos típusú lítiunion-akkumulátorok esetében).
• Tilos az akkumulátort tűzbe vagy forró sütőbe tenni, illetve az akkumulátort összezúzni vagy felvágni, mert ez robbanást okozhat.
• Tilos az akkumulátort rendkívül magas környezeti hőmérsékletnek kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását idézheti elő.
• Tilos az akkumulátort rendkvül alacsony légnyomásnak kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását okozhatja.
• A használt akkumulátorok hulladékkezelésekor kövesse az utasfásokat.
• Tilos a készüléken nyílt lángforrást, pl. gyertyát elhelyezni.
• A készülék szellőzőnyílásait nem szabad pld. újság, terítő, függöny, stb. ráhelyezésével eltakarni.
  A készüléket soha nem szabad ágyra, kanapéra, szönyegre vagy hasonló felületre helyezni, mert ezzel eltakarja annak szellőzőnyilásait.
• A megfelelő szellőzés érdekében hagyjon legalább 20 cm távolságot a készülék körül.
• A készüléken található USB-port kizárólag egér, billentyűzet, vagy USB flash meghajtó csatlakoztatására szolgál.
• Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.
• A készülék telepfését az ebben az útmutatóban leírtak szerint végezze.
• A sérülés elkerülése érdekében a készüléket az üzembe helyezési utasításoknak megfelelően, szilárdan be kell szerelni a szekrénybe.
• Tartsa távol testrészeit a ventilátor lapátaitól. Szervizelés alatt válassza le a tápellátást.
• A készülék mozgatása, illetve használata során mindig tartsa a készüléket 90°-os helyzetben.

Áttekintés

A Multi-input LED-es képernyő-vezérlő a teljes színskálájú képernyőegységgel együtt használható bármilyen méretű, illesztés nélküli videofal létrehozásához. Használható tárgyaló helyiségben, stúdióban, konditeremben, repülőtéren, bankban, hirdetésekhez, családi mozihoz stb.

Csatlakozó

A LED-képernyő-vezérlő csatlakozói a termék típusától függően eltérők lehetnek. Az alábbi ábrák csupán szemléltetési célokat szolgálnak.

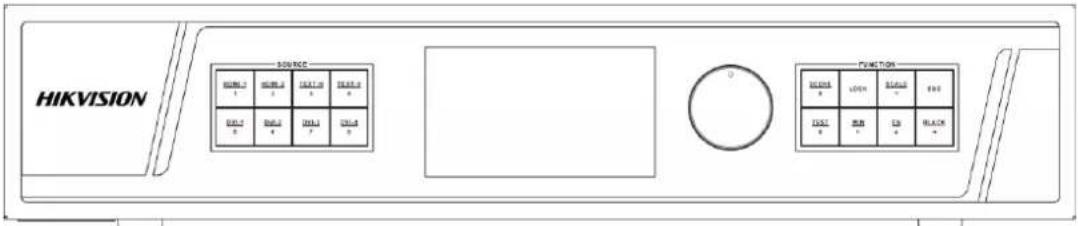

Működésjelző	Leírás	Működésjelző	Leírás
FORRÁS	Jelforrás kiválasztása, beleértve a HDMI-t, TEXT-et és DVI-t is	FUNKCIÓ	Funkció gomb. További tudnivalókért olvassa be a fedélen található QR-kódot.
LCD-panel	Képernyő-információk, például fényerő, az eszköz IP-címe, bemeneti/kimeneti felbontás, jelforrás típusa, menüzár állapota	Rögzítógomb	Normál üzemmód (nem a Menü üzemmód): forgassa el jobbra/balra a fényerő beállításáhozMenü üzemmód: forgassa el jobbra/balra a menüelem kiválasztásához; nyomja meg a következő menü kiválasztásához, vagy a belépéshez

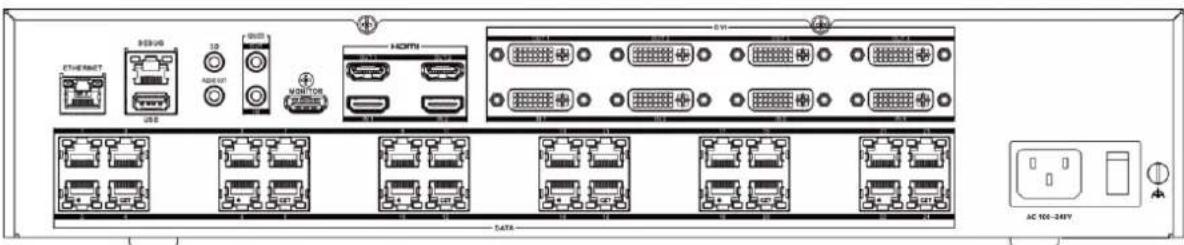

Csatlakozó	Leírás	Csatlakozó	Leírás	Csatlakozó	Leírás
ETHERNET	Ethernet jel bemenete/kimenete	USB	USB-csatlakozó	AUDIO OUT	Hangkimenet
MONITOR	HDMI előmonitor kimenete	HDMI OUT 1~2/ IN 1~2	HDMI jel kimenete/ bemenete 1~2	DVI OUT 1~4/ IN 1~4	DVI jel kimenete/ bemenete 1~4
DATA 1~24	24 hálózati interfész kimenet	AC 100~240V	Tápcsatlakozó	DEBUG	Hibaelhárítási csatlakozó
3D	3D szinkronizált jelkimenet	GENLOCK OUT/IN	Ö nszinkronizáló szinkronizált jel bemenete, ill. kimenete	Billenőkapcsoló	Tápkapcsoló

Aktiválás és bejelentkezés

Indfsa el a klienst és aktiválja a kívánt eszközt jelszó használatával. Lépjen a bejelentkezési interfészre és adja meg az IP-címet, a port számát, a felhasználónevet és a jelszót a bejelentkezéshez.
