Тип продукта	Контроллер светодиодного дисплея
Марка	Hikvision
Модель	DS-D42V24-H
Основное использование	Видеостены из светодиодных экранов, конференц-залы, студии, аэропорты, реклама
Видеовходы	2 x HDMI, 4 x DVI
Видеовыходы	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI предварительный просмотр)
Сетевые выходы для светодиодных панелей	24 порта DATA (RJ45)
Дополнительные подключения	Ethernet, USB, AUDIO OUT, GENLOCK (вход/выход), 3D sync
Питание	100–240 В AC, 50/60 Гц
Встроенный дисплей	ЖК-экран для информации (яркость, IP-адрес, разрешение, источник)
Настройки	Яркость (регулятор), выбор источника (кнопка SOURCE), меню через регулятор
Программное управление	Настольный клиент для активации и настройки (IP-адрес, порт, учетные данные)
Вентиляция	Минимальное свободное пространство 20 см вокруг устройства, не закрывайте отверстия
Функции безопасности	Обязательное заземление, двухполюсной/нейтральный предохранитель, защита от перенапряжения
Обслуживание и чистка	Отключайте перед чисткой, используйте сухую ткань, не подвергайте воздействию жидкостей
Запчасти и ремонтопригодность	Заменяемый предохранитель (того же типа и номинала), внутренняя батарея (тип CR, замена специалистом)
Сертификаты	CE (ЭМС 2014/30/ЕС, низкое напряжение 2014/35/ЕС, RoHS 2011/65/ЕС), WEEE 2012/19/ЕС
Окружающая температура	Избегайте чрезмерно горячих сред (риск взрыва батареи)
Гарантия	Ограниченная гарантия Hikvision (см. условия на официальном сайте)

Часто задаваемые вопросы - DS-D42V24-H Hikvision

Как настроить видеостену из светодиодных экранов с помощью этого контроллера?

Подключите светодиодные панели к 24 портам DATA, затем используйте программный клиент для настройки сращивания. Убедитесь, что сигналы GENLOCK синхронизированы при необходимости.

Какие видеоисточники совместимы?

Контроллер принимает источники HDMI и DVI. Он имеет 2 входа HDMI и 4 входа DVI. Вы можете переключаться между ними с помощью кнопки SOURCE.

Как настроить яркость дисплея?

В обычном режиме (вне меню) поверните регулятор влево или вправо для регулировки яркости. ЖК-экран отображает значение в реальном времени.

Что делать, если не отображается изображение?

Проверьте, подключен ли кабель питания и включен ли выключатель. Убедитесь, что источник выбран правильно (кнопка SOURCE). Также проверьте соединения кабелей HDMI/DVI и состояние светодиодных панелей.

Как обновить прошивку контроллера?

Загрузите последнюю версию прошивки с сайта Hikvision, затем используйте программный клиент для обновления через Ethernet. Следуйте инструкциям, приложенным к файлу.

Какое максимальное разрешение поддерживается?

Максимальное разрешение зависит от количества подключенных светодиодных панелей и их индивидуального разрешения. Контроллер поддерживает высокие разрешения благодаря 24 выходам DATA. Обратитесь к технической документации за точными ограничениями.

Как сбросить контроллер до заводских настроек?

Удерживайте кнопку FONCTION при включении питания, пока на ЖК-экране не появится 'Reset'. Отпустите и подтвердите. Все настройки будут удалены.

Можно ли использовать этот контроллер с длинными кабелями?

Да, но качество сигнала может ухудшиться за пределами 15 м для HDMI/DVI. Используйте повторители или высококачественные кабели для больших расстояний.

Как чистить устройство?

Отключите питание. Используйте мягкую сухую ткань. Никогда не используйте жидкие или абразивные средства. Не чистите вентиляционные отверстия острыми предметами.

Что означают индикаторы на передней панели?

Контроллер имеет ЖК-экран, отображающий системную информацию (яркость, IP, разрешение, источник). Дополнительные индикаторы (SOURCE, FONCTION) указывают текущее состояние.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DS-D42V24-H Hikvision

© 2022 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

Настоящее Руководство является собственностью компании Hangzhou Hikvision Digital Technology Co., Ltd. или ее дочерних компаний (далее «Hikvision») и не может быть воспроизведено, изменено, переведено или распространено, частично или полностью, никаким способом без предварительного письменного разрешения Hikvision. Если иное прямо не указано в настоящем документе, Hikvision не дает никаких гарантий, поручительств или заявлений, прямо выраженных или подразумеваемых, в отношении Руководства и любой информации, содержащейся в настоящем документе.

О данном Руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам. Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision (https://www.hikvision.com).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

• HIKVISION и все другие торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.
  ● Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.
• HDMI Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются торговыми марками или зарегистрированными торговыми марками HDMI Licensing Administrator, Inc. на территории США и других стран.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ ПО ПРИНЦИПУ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». КОМПАНИЯ НИКVISION НЕ ДАЕТ НИ ЯВНЫХ, НИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ И УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА, КАК И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ НИ ЗА ФАКТИЧЕСКИ ПОНЕСЕННЫЙ, НИ ЗА ПОСЛЕДУЮЩИЙ, КАК ПРЯМОЙ, ТАК И КОСВЕННЫЙ, УЩЕРБ, ВКЛЮЧАЯ УБЫТКИ В ВИДЕ УПУЩЕННОЙ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ, ДОКУМЕНТАЦИИ ИЛИ ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), НАСТУПЛЕНИЯ ОТВЕТСТВЕННОСТИ ЗА ИЗДЕЛИЕ ИЛИ ИНЫХ ОБСТОЯТЕЛЬСТВ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА И УБЫТКОВ.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО.

ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА ИХ СОБЛЮДЕНИЕ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ДАННОГО ИЗДЕЛИЯ БЕЗ НАРУШЕНИЯ ПРАВ ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ ПРАВ ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и (если применимо) поставляемые аксессуары имеют маркировку «СЕ» и соответствуют применимым согласованным Европейским стандартам, перечисленным в Директиве по электромагнитной совместимости 2014/30/EU EMC, Директиве по низковольтному оборудованию 2014/35/EU и Директиве по ограничению использования опасных веществ 2011/65/EU RoHS.

Директива WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации см.: www.recyclethis.info

Директива 2006/66/EC (по обращению с батареями): этот продукт содержит батарею, которую запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые определяют ее химический состав: кадмий (Cd), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема отходов. Для получения дополнительной информации см.: www.recyclethis.info

Инструкция по технике безопасности

Перед использованием и установкой устройства вы должны внимательно прочитать инструкции по технике безопасности.

Предупреждения и предостережения:

• Это изделие относится к классу А и может вызвать радиопомехи. В этом случае пользователю потребуется предпринять адекватные меры по их устранению.
• Эксплуатация данного изделия должна выполняться в строгом соответствии с правилами безопасной эксплуатации электрооборудования, действующими в вашей стране и вашем регионе.
• Устройство не должно подвергаться воздействию капель и брызг; не допускается ставить на него предметы, наполненные жидкостью, например, вазы с цветами.
• ПРЕДУПРЕЖДЕНИЕ! Для снижения риска возникновения пожара используйте для замены предохранители только соответствующего типа и номинала.
• ПРЕДУПРЕЖДЕНИЕ! Два полюса/предохранитель в цепи нейтрали. После перегорания предохранителя некоторые детали устройства, которые остаются под напряжением, могут представлять опасность во время техобслуживания.
• Оборудование должно быть подключено к заземленной розетке.
• Проверьте правильность подключения клемм к сети переменного тока.
• указывает на опасное напряжение. Подключение внешних кабелей к клеммам должно быть выполнено квалифицированным персоналом.
• Оборудование разработано таким образом, чтобы при необходимости его можно было модифицировать для подключения к ИТ-системе распределения электроэнергии.
• Данное устройство не предназначено для использования в тех местах, где могут находиться дети.
• ПРЕДУПРЕЖДЕНИЕ! При установке батареи недопустимого типа существует риск взрыва.
• Установка батареи недопустимого типа может создать угрозу для безопасности (например, в случае некоторых типов литиевых батарей).
• Не бросайте батарею в огонь или горячую печь, не сдавливайте и не разрезайте батарею, поскольку это может привести к взрыву.
• Нахождение батареи в среде с чрезвычайно высокой температурой может привести к взрыву или к утечке горючей жидкости или газа.
• Нахождение батареи в среде с чрезвычайно низким давлением воздуха может привести к взрыву или к утечке горючей жидкости или газа.
• Утилизируйте использованные батареи в соответствии с инструкциями.
• Не ставьте на устройство источники открытого огня, например горящие свечи.
• Вентиляция должна быть беспрепятственной; на вентиляционных отверстиях не должны находиться посторонние предметы, в том числе газеты, скатерти, занавески и др.
  Не допускается размещение устройства на кровати, диване, ковре или другой поверхности, при котором вентиляционные отверстия заблокированы.
• Для обеспечения достаточной вентиляции зазор вокруг всех сторон устройства должен быть не менее 20 см.
• Порт USB устройства используется только для подключения мыши, клавиатуры или USB-накопителя.
• Данное устройство не предназначено для использования в тех местах, где могут находиться дети.
• Установите оборудование в соответствии с инструкциями, приведенными в настоящем руководстве.
• Во избежание травм устройство необходимо надежно установить в шкафу согласно инструкциям по установке.
• Держитесь подальше от лопастей вентилятора. Отключайте источник электропитания перед техническим обслуживанием устройства.
• При перемещении или использования оборудования не отклоняйте его от вертикального положения (90°).

Обзор

Контроллер светодиодного дисплея с несколькими входами может использоваться с полноцветными дисплеями для создания бесшовной видеостены любых размеров. Это оборудование можно использовать в конференц-залах, студиях, тренажерных залах, аэропортах, банках, рекламных системах, семейных кинотеатрах и т. д.

Интерфейс

Интерфейсы контроллера светодиодного дисплея могут различаться в зависимости от модели продукта. Следующие рисунки приведены только для иллюстрации.

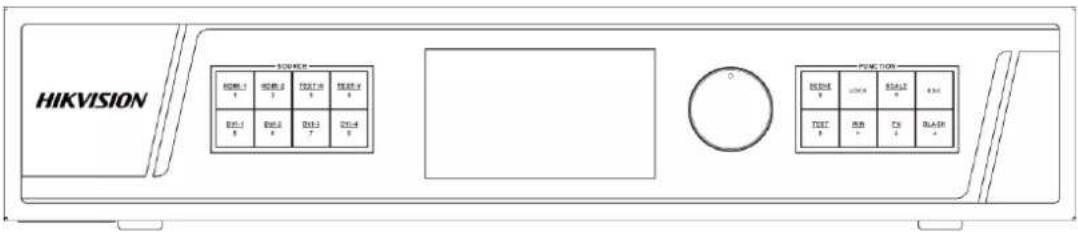

Индикатор	Описание	Индикатор	Описание
ИСТОЧНИК	Выбор источника сигнала, включая HDMI, TEXT и DVI	ФУНКЦИЯ	Кнопка функций. Отсканируйте QR-код на крышке, чтобы получить информацию.
ЖК-панель	Отображение служебных данных, таких как уровень яркости, IP-адрес устройства, разрешение входа/выхода, тип источника сигнала, состояние блокировки меню	Ручка регулировки	Обычный режим (не режим меню): чтобы настроить яркость, поверните влево или вправоРежим меню: поворотом вправо/влево можно выбрать пункт меню, нажатие используется для выбора или входа в следующее меню

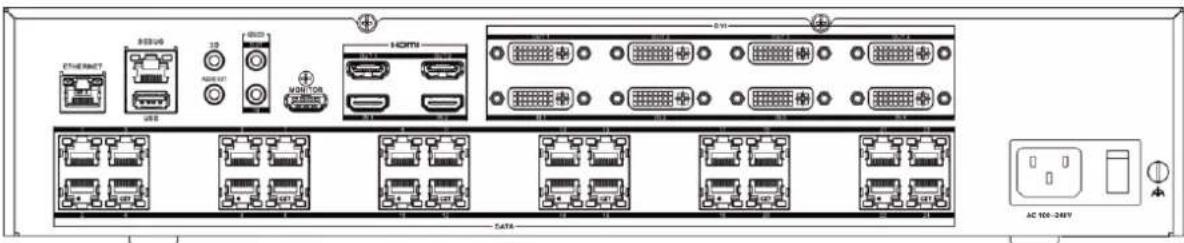

Интерфейс	Описание	Интерфейс	Описание	Интерфейс	Описание
ETHERNET	Вход/выход сигнала Ethernet	USB	Интерфейс USB	AUDIO OUT	Аудиовыход
MONITOR	Выход HDMI на монитор	HDMI OUT 1~2/IN 1~2	Выход/вход 1~2 сигнала HDMI	DVI OUT 1~4/IN 1~4	Выход/вход 1~4 сигнала DVI
DATA 1~24	Выход сетевого интерфейса 24	AC 100~240V	Гнездо электропитания	DEBUG	Интерфейс отладки
3D	Выход синхронизированного 3D-сигнала	GENLOCK OUT/IN	Вход/выход синхронизированного самокоммутируемого сигнала	Тумблер	Выключатель питания

Активация и регистрация

Запустите клиент и активируйте требуемое устройство, используя пароль. Перейдите в интерфейс входа и введите IP-адрес, номер порта, имя пользователя и пароль.
