Tipo de produto	Controlador de exibição LED
Marca	Hikvision
Modelo	DS-D42V24-H
Uso principal	Painel de LED, salas de reunião, estúdios, aeroportos, publicidade
Entradas de vídeo	2 x HDMI, 4 x DVI
Saídas de vídeo	2 x HDMI, 4 x DVI, 1 x MONITOR (HDMI pré-visualização)
Saídas de rede para painéis LED	24 portas DATA (RJ45)
Conectividade adicional	Ethernet, USB, AUDIO OUT, GENLOCK (entrada/saída), sincronização 3D
Alimentação	100–240 V AC, 50/60 Hz
Exibição integrada	Tela LCD para informações (luminosidade, endereço IP, resolução, fonte)
Configurações	Luminosidade (botão rotativo), seleção de fonte (botão SOURCE), menu via botão rotativo
Gerenciamento de software	Cliente desktop para ativação e configuração (endereço IP, porta, credenciais)
Ventilação	Espaço livre mínimo de 20 cm ao redor do aparelho, não obstruir as aberturas
Funções de segurança	Aterramento obrigatório, fusível bipolar/neutro, proteção contra sobretensão
Manutenção e limpeza	Desconectar antes de limpar, usar um pano seco, não expor a líquidos
Peças de reposição e reparabilidade	Fusível substituível (mesmo tipo e calibre), bateria interna (tipo CR, substituição por profissional)
Certificações	CE (EMC 2014/30/UE, baixa tensão 2014/35/UE, RoHS 2011/65/UE), WEEE 2012/19/UE
Temperatura ambiente	Evitar ambientes extremamente quentes (risco de explosão da bateria)
Garantia	Garantia limitada Hikvision (consulte as condições no site oficial)

Perguntas frequentes - DS-D42V24-H Hikvision

Como configurar um painel de telas LED com este controlador?

Conecte os painéis LED às 24 portas DATA e use o software cliente para configurar a emenda. Certifique-se de que os sinais GENLOCK estejam sincronizados, se necessário.

Quais são as fontes de vídeo compatíveis?

O controlador aceita fontes HDMI e DVI. Possui 2 entradas HDMI e 4 entradas DVI. Você pode alternar entre elas usando o botão SOURCE.

Como ajustar a luminosidade da exibição?

No modo normal (fora do menu), gire o botão rotativo para a esquerda ou direita para ajustar a luminosidade. A tela LCD exibe o valor em tempo real.

O que fazer se nenhuma imagem aparecer?

Verifique se o cabo de alimentação está conectado e o interruptor ligado. Certifique-se de que a fonte está selecionada corretamente (botão SOURCE). Verifique também as conexões dos cabos HDMI/DVI e o estado dos painéis LED.

Como atualizar o firmware do controlador?

Baixe a versão mais recente do firmware no site da Hikvision e use o software cliente para atualizar via Ethernet. Siga as instruções fornecidas com o arquivo.

Qual é a resolução máxima suportada?

A resolução máxima depende do número de painéis LED conectados e sua resolução individual. O controlador gerencia resoluções altas graças às suas 24 saídas DATA. Consulte a documentação técnica para os limites exatos.

Como redefinir o controlador para as configurações de fábrica?

Mantenha pressionado o botão FUNÇÃO ao ligar até que a tela LCD exiba 'Reset'. Solte e confirme. Todas as configurações serão apagadas.

Posso usar este controlador com cabos longos?

Sim, mas a qualidade do sinal pode degradar-se além de 15 m para HDMI/DVI. Use repetidores ou cabos de alta qualidade para longas distâncias.

Como limpar o aparelho?

Desconecte a alimentação. Use um pano macio e seco. Nunca use produtos líquidos ou abrasivos. Não limpe as aberturas de ventilação com objetos pontiagudos.

O que significam os indicadores no painel frontal?

O controlador possui uma tela LCD que exibe informações do sistema (luminosidade, IP, resolução, fonte). Os indicadores adicionais (SOURCE, FUNÇÃO) indicam o estado atual.

MANUAL DE UTILIZADOR DS-D42V24-H Hikvision

Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas afiliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modificado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garantias ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele contidas.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotografias, os gráficos, as imagens e todas as outras informações doravante apresentadas destinam-se apenas a fins de descritivos e informativos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de firmware ou a outros motivos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (https://www.hikvision.com).

Utilize este Manual sob orientação e com a assistência de profissionais formados neste Produto.

Marcas comerciais

• HIKVISION e outros logótipos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios.
• Outras marcas comerciais e logótipos mencionados são propriedade dos respetivos proprietários.
• HDMI Os termos HDMI e HDMI High-Definition Multimedia Interface, e o logotipo HDMI são marcas comerciais ou marcas registadas da HDMI Licensing Administrator, Inc. nos Estados Unidos da América e noutros países.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGENCE), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO.

O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O Ú NICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL. PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÃO ES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓ GICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA ÚLTIMA PREVALECE.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com os padrões europeus aplicáveis, indicados na diretiva CEM 2014/30/UE, na diretiva "Baixa Tensão" 2014/35/UE e na diretiva RSP 2011/65/UE.

2012/19/UE (Diretiva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados. Para obter mais informações consulte: www.recyclethis.info

2006/66/CE (diretiva relativa a baterias): Este produto contém uma bateria que não pode ser eliminada como resíduo urbano indiferenciado na União Europeia. Consulte a documentação do produto para obter informações específicas acerca da bateria. A bateria está marcada com este símbolo, que poderá incluir inscrições para indicar a presença de cádmio (Cd), chumbo (Pb), ou mercúrio (Hg). Para reciclar o produto de forma adequada, devolva a bateria ao seu fornecedor ou coloque-a num ponto de recolha apropriado. Para obter mais informações consulte:

www.recyclethis.info

Instruções de segurança

Deve ler atentamente as instruções de segurança antes de utilizar e instalar o produto.

Avisos e Advertências:

• Este é um produto de classe A que pode provocar interferências de rádio, sendo que, neste caso, o utilizador é obrigado a tomar as medidas adequadas.
• Durante a utilização do produto, o utilizador tem de estar em estrita conformidade com as normas de segurança elétrica do país e região.
• O equipamento não deverá ser exposto a derrames ou salpicos de líquidos e nenhum objeto que contenha líquidos, como vasos, deverá ser colocado sobre o equipamento.
• ADVERTÊNCIA: Para reduzir o risco de incêndio, o fusível deve ser substituído apenas por outro do mesmo tipo e com a mesma potência.
• ADVERTÊNCIA: Dois polos/fusível neutro. Após a operação do fusível, as partes do equipamento que permanecem sob tensão podem representar um perigo durante a manutenção.
• O equipamento deve ser ligado a uma tomada da rede elétrica com terra.
• Certifique-se de que a cablagem dos terminais foi efetuada corretamente para ligação a uma fonte de alimenta CA.

- indica tensão perigosa, por isso, a cablagem externa ligada aos terminais exige a instalação por um técnico qualificado.

- O equipamento foi concebido para ser modificado para ligação a um sistema de distribuição de energia IT.

- Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.

- ADVERTÊNCIA: Existe risco de explosão se a bateria for substituída por outra de tipo incorreto.

- A substituição incorreta da bateria por outra de tipo incorreto pode destruir uma proteção (por exemplo, no caso de alguns tipos de bateria de lítio).

- Não proceda à eliminação da bateria numa fogueira ou forno quente, ou mediante esmagamento ou corte mecânico da mesma pois tal pode resultar numa explosão.

- Não deixe a bateria num ambiente com temperaturas extremamente elevadas pois tal pode resultar numa explosão ou na fuga de líquido inflamável ou gás.

- Não sujeite a bateria a pressão de ar extremamente baixa pois tal poderá resultar numa explosão de líquido inflamável ou gás.

- Elimine as pilhas usadas de acordo com as instruções.

- Não deverão ser colocadas fontes de chama livre, como velas acesas, sobre o equipamento.

- A ventilação não deve ser obstruída cobrindo as aberturas de ventilação com artigos tais como jornais, toalhas de mesa, cortinas, etc.

Não bloqueie as aberturas colocando o equipamento numa cama, sofá, tapete ou outra superfície semelhante.

- Mantenha uma distância mínima de 20 cm em torno do equipamento para permitir uma ventilação adequada.

- A porta USB do equipamento é utilizada apenas para ligar um rato, um teclado ou uma pen USB.

- Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.

- Instale o equipamento de acordo com as instruções constantes deste manual.

- Para evitar ferimentos, este equipamento deve ser instalado de maneira segura no armário, de acordo com as instruções de instalação.

- Mantenha as partes do corpo longe das lâminas da ventoinha. Desligue a fonte de alimentação durante as operações de manutenção.

- Mantenha um ângulo de 90° quando mover ou utilizar o equipamento.

Descrição geral

O Controlador de Ecrã LED de Múltiplas Entradas pode ser utilizado com os ecrãs a cores para conseguir um ecrã de vídeo de todas as dimensões. É aplicável para salas de reunião, estúdios, ginásios, aeroportos, bancos, publicidade, cinema familiar, etc.

Interface

As interfaces do controlador do ecrã LED podem variar de acordo com o modelo do produto. As imagens a seguir são apenas para fins ilustrativos.

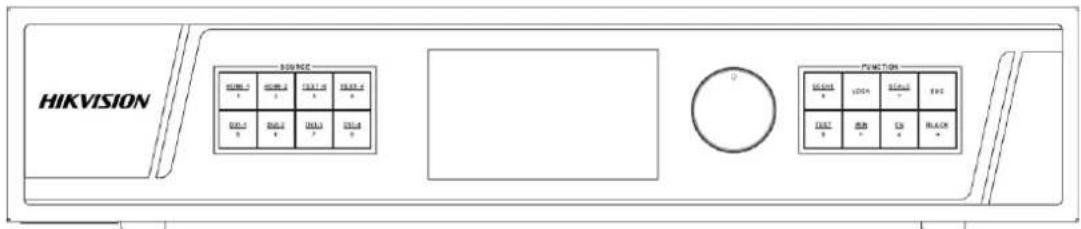

Indicador	Descrição	Indicador	Descrição
SOURCE	Seleccionar a fonte de sinal, incluindo HDMI, TEXT e DVI	FUNÇÃO	Botão Funções. Leia o código QR na capa para obter mais informações.
Visor LCD	Mostra informação como luminosidade, IP do dispositivo, resolução da entrada/saída, tipo de fonte de sinal, estado de bloqueio do menu	Botão	Modo Normal (não o Modo de Menu): rode para a direita/esquerda para ajustar a luminosidadeModo de Menu: rode para a direita/esquerda para selecionar um item do menu; prima para selecionar ou entrar no menu seguinte

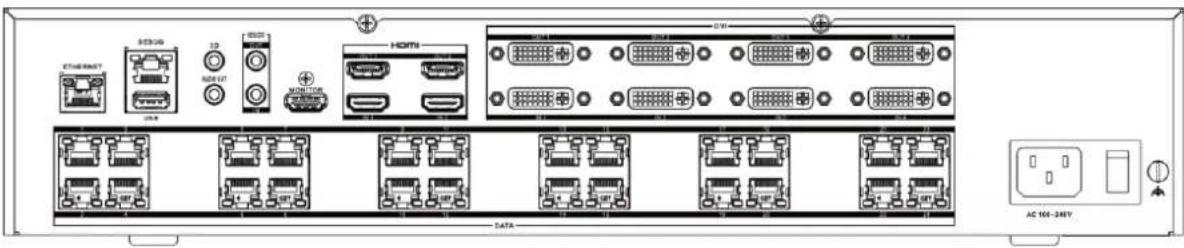

Interface	Descrição	Interface	Descrição	Interface	Descrição
ETHERNET	Entrada/saída do sinal de Ethernet	USB	Interface USB	AUDIO OUT	Saída de áudio
MONITOR	Saída de pré-monitor HDMI	HDMI OUT 1~2/ IN 1~2	Saída/entrada 1~2 do sinal HDMI	DVI OUT 1~4/ IN 1~4	Saída/entrada 1~4 do sinal DVI
DATA 1~24	Saída da interface de rede 24	AC 100~240V	Interface de alimentação	DEBUG	Interface de depuração
3D	Saída sincronizada de sinal 3D	GENLOCK OUT/IN	Entrada/saída sincronizada do sinal de junção autónoma	Interruptor basculante	Interruptor de alimentação

Ativação e início de sessão

Execute o cliente e ative o dispositivo desejado utilizando a palavra-passe. Aceda à interface de início de sessão e introduza o endereço IP, o n.º da porta, o nome de utilizador e a palavra-passe para iniciar sessão.
