DS-D42B02-N - Monitor Hikvision - Manual de utilização gratuito

Tipo de produto	Monitor LED / Controlador de exibição colorida LED para parede de vídeo
Marca	Hikvision
Modelo	DS-D42B02-N
Alimentação	110-220 V CA
Interfaces de entrada	HDMI (2), DVI, DP, LAN, USB, Áudio In, 3D In, IR In
Interfaces de saída	HDMI Out, Áudio Out, 3D Out, DATA (16 portas de rede)
Portas adicionais	Sensor de luz, WAKEUP
Indicadores LED	Power, Active, Source, USB, SysErr, LinkErr
Tela LCD integrada	Exibe brilho, endereço IP, resolução, tipo de fonte, estado do menu
Controle	Roda (brilho/navegação), botões BACK, SOURCE/TEST, POWER UP/DOWN
Funções principais	Exibição de parede de vídeo homogênea, ajuste de brilho, teste de imagem, seleção de fonte, modo de espera
Aplicações	Salas de reunião, estúdios, ginásios, aeroportos, bancos, publicidade, home theater
Segurança	Fusível do mesmo tipo, aterramento, ventilação (mínimo 20 cm), sem exposição à água
Manutenção	Limpar com pano macio, não obstruir as aberturas de ventilação
Condições ambientais	Não expor a temperaturas extremas, baixas pressões ou chamas nuas
Reciclagem	Em conformidade com REEE e diretiva de baterias (2006/66/CE)
Normas	CE (emissões eletromagnéticas, baixa tensão, RoHS)
Idiomas do manual	FR, CS, DE, EN, HU, ID, IT, MY, NL, PL, PT, RO, RU, SK, TR, UK

Perguntas frequentes - DS-D42B02-N Hikvision

Como ligar o monitor DS-D42B02-N ?

Conecte o cabo de alimentação a uma tomada elétrica (110-220 V CA). O indicador POWER acende. Para sair do modo de espera, pressione brevemente o botão POWER UP/DOWN.

Como alterar a fonte de entrada ?

Pressione brevemente o botão SOURCE/TEST para percorrer as fontes disponíveis: HDMI1, HDMI2, DVI, DP, LAN, etc. A fonte ativa é exibida na tela LCD.

Como ajustar o brilho ?

No modo normal, gire a roda para a esquerda (diminuir) ou para a direita (aumentar) para ajustar o brilho. No modo de menu, a roda é usada para navegar.

O que fazer se a tela LCD não exibir nada ?

Verifique se o aparelho está ligado (indicador POWER aceso). Se o indicador POWER estiver apagado, verifique o fusível e a tomada. Se o indicador piscar, consulte o manual para códigos de erro.

Como redefinir as configurações de fábrica ?

Mantenha pressionado o botão BACK por um longo pressionamento para desbloquear o menu. Navegue no menu usando a roda para encontrar a opção 'Reset' ou 'Redefinição'. Confirme.

Posso conectar um mouse ou teclado USB ?

Sim, a porta USB é destinada a conectar um mouse, teclado ou pen drive. Use-a para facilitar a navegação nos menus.

Como usar o modo de teste de imagem ?

Mantenha pressionado o botão SOURCE/TEST por um longo pressionamento para acessar o modo de teste de imagem. Isso exibe padrões de cores para verificar a exibição.

O que significam os indicadores de erro ?

SYSERR indica um erro de sistema; LINKERR indica um erro de link de rede. Consulte o manual para códigos precisos. Em geral, reinicie o aparelho ou verifique as conexões.

Como colocar o aparelho em modo de espera ?

Mantenha pressionado o botão POWER UP/DOWN por um longo pressionamento para entrar em modo de espera. Um toque breve o acorda.

O monitor pode ser usado em uma sala com crianças ?

Não, este equipamento não é adequado para locais onde crianças possam estar presentes. Deve ser instalado por um profissional e mantido fora do alcance.

MANUAL DE UTILIZADOR DS-D42B02-N Hikvision

Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas aliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modicado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garanas ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele condas.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotograas, os grácos, as imagens e todas as outras informações doravante apresentadas desnam-se apenas a ns de descrivos e informavos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de rmware ou a outros movos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (hps://www.hikvision.com).

Ulize este Manual sob orientação e com a assistência de prossionais formados neste Produto.

Marcas comerciais

• HIKVISION e outros logópos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios.
• Outras marcas comerciais e logópos mencionados são propriedade dos respevos proprietários.

- HDMI Os termos HDMI e HDMI High-Denion Mulmedia Interface, e o logopo HDMI são marcas comerciais ou marcas registadas da HDMI Licensing Administrator, Inc. nos Estados Unidos da América e noutros países.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO.

O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O Ú NICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL. PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÃO ES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUIÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓ GICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA ÚLTIMA PREVALECE.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com os padrões europeus aplicáveis, indicados na direva CEM 2014/30/UE, na direva "Baixa Tensão" 2014/35/UE e na direva RSP 2011/65/UE.

2012/19/UE (Diretiva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados. Para obter mais informações consulte: www.recyclethis.info

2006/66/CE (diretiva relativa a baterias): Este produto contém uma bateria que não pode ser eliminada como resíduo urbano indiferenciado na União Europeia. Consulte a documentação do produto para obter informações especias acerca da bateria. A bateria está marcada com este símbolo, que poderá incluir inscrições para indicar a presença de cádmio (Cd), chumbo (Pb), ou mercúrio (Hg). Para reciclar o produto de forma adequada, devolva a bateria ao seu fornecedor ou coloque-a num ponto de recolha apropriado. Para obter mais informações consulte: www.recyclethis.info

Instruções de segurança

Deve ler atentamente as instruções de segurança antes de utilizar e instalar o produto.

Avisos e Advertências:

• Este é um produto de classe A que pode provocar interferências de rádio, sendo que, neste caso, o utilizador é obrigado a tomar as medidas adequadas.
• Durante a utilização do produto, o utilizador tem de estar em estrita conformidade com as normas de segurança elétrica do país e região.
• O equipamento não deverá ser exposto a derrames ou salpicos de líquidos e nenhum objeto que contenha líquidos, como vasos, deverá ser colocado sobre o equipamento.
• ADVERTÊNCIA: Para reduzir o risco de incêndio, o fusível deve ser substudo apenas por outro do mesmo po e com a mesma potência.
• ADVERTÊNCIA: Dois polos/fusível neutro. Após a operação do fusível, as partes do equipamento que permanecem sob tensão podem representar um perigo durante a manutenção.
• O equipamento deve ser ligado a uma tomada da rede elétrica com terra.

• Cerfique-se de que a cablagem dos terminais foi efetuada corretamente para ligação a uma fonte de alimenta CA.

• indica a existência de tensão perigosa e a ação externa ligada aos terminais requer a instalação por parte de uma pessoa instruída.

• O equipamento foi concebido para ser modicado para ligação a um sistema de distribuição de energia IT.
• Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.
• ADVERTÊNCIA: Existe risco de explosão se a bateria for substuda por outra de po incorreto.
• A substituição incorreta da bateria por outra de tipo incorreto pode destruir uma proteção (por exemplo, no caso de alguns pos de bateria de lío);
• Não proceda à eliminação da bateria numa fogueira ou forno quente, ou mediante esmagamento ou corte mecânico da mesma pois tal pode resultar numa explosão.
• Não deixe a bateria num ambiente com temperaturas extremamente elevadas pois tal pode resultar numa explosão ou na fuga de líquido inamável ou gás.
• Não sujeite a bateria a pressão de ar extremamente baixa pois tal poderá resultar numa explosão de líquido inflamável ou gás.
• Elimine as baterias usadas de acordo com as instruções.
• Não deverão ser colocadas fontes de chama livre, como velas acesas, sobre o equipamento.
• A venlação não deve ser dicultada pela obstrução das aberturas de venlação com materiais como jornais, toalhas de mesa, cortinados, etc. As aberturas nunca devem ser obstruadas ao colocar o equipamento em cima de uma cama, sofá, tapete ou outra supecie semelhante.
• Mantenha uma distância mínima de 20 cm em torno do equipamento para permir uma venlação adequada.
• A porta USB do equipamento é utilizada apenas para ligar um rato, um teclado ou uma pen USB.
• Este equipamento não se adequa a utilização em locais onde a presença de crianças seja provável.
• Instale o equipamento de acordo com as instruções constantes deste manual.
• Para evitar ferimentos, este equipamento deve ser instalado de maneira segura no armário, de acordo com as instruções de instalação.
• Mantenha as partes do corpo longe das lâminas da ventoinha. Desligue a fonte de alimentação durante as operações de manutenção.
• Mantenha um ângulo de 90° quando mover ou utilizar o equipamento.

Visão geral

O Controlador de Ecrã LED a Cores pode ser utilizado com os ecrãs a cores para conseguir um ecrã de vídeo de todas as dimensões. É aplicável para salas de reunião, estúdios, ginásios, aeroportos, bancos, publicidade, cinema familiar, etc.

Interface

As interfaces do controlador do ecrã LED podem variar de acordo com o modelo do produto. As seguintes guras são apenas para ns ilustravos.

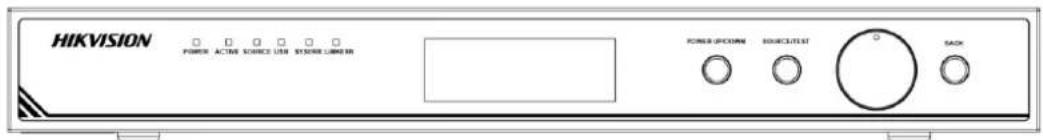

HIKVISION POWER ACTIVE SOURCE USB SYSTEM LIME 80 POWER UPCOMMS SOURCE TEST SACK

Indicador	Descrição	Indicador	Descrição
POWER	Indicador de alimentação	ACTIVE	Indicador de estado avo
SOURCE	Indicador de estado da fonte de sinal	USB	Indicador de USB
SYSERR	Indicador de erro do sistema	LINKERR	Indicador de erro de ligação
Visor LCD	Mostra informação como luminosidade, IP do dispositivo, resolução da entrada/saída, po de fonte de sinal, estado de bloqueio do menu	Botão	Modo Normal (não o Modo de Menu): rode para a direita/esquerda para ajustar a luminosidadeModo de Menu: rode para a direita/esquerda para selecionar um item do menu; prima para selecionar ou entrar no menu seguinte
BACK	Pressão longa: desbloqueia o bloqueio do menu; prima o botão para entrar no modo de menuPressão breve: volta ao menu anterior ou ao menu principal	SOURCE/TEST	Pressão longa: entra no modo de teste de imagemPressão breve: muda a fonte de sinal
POWERUP/DOWN	Pressão longa: coloca o dispositivo em suspensãoPressão breve: reava o dispositivo	——	——

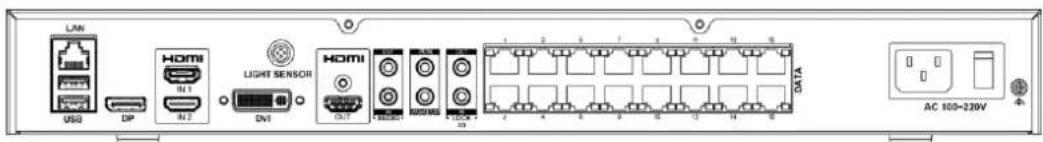

LAN USB DP HDMI IN1 IN2 DN1 LIGHT SENSOR HOMI OUT HDMI HDMI DCS DATA AC 100~220V

Interface	Descrição	Interface	Descrição	Interface	Descrição
LAN	Entrada de sinal de rede	USB	Interface USB	DP	Interface DP
HDMI IN 1/IN 2	Entrada 1/Entrada 2 de sinal HDMI	LIGHT SENSOR	Interface do sensor de luz	DVI	Interface DVI
HDMI OUT	Saída de sinal HDMI	AUDIO IN/OUT	Entrada/saída de áudio	IR IN	Entrada de infravermelho
WAKEUP	Interface de reavação	3D OUT	Saída de sinal 3D	3D IN	Entrada de sinal 3D
DATA	Saída da porta de rede 16	Potência	110 a 220 V CA	— —	— —

Avação e Login

Execute o cliente e ave o dispositivo desejado utilizando a palavra-passe. Aceda à interface de início de sessão e introduza o endereço IP, o n.º da porta, o nome de utilizador e a palavra-passe para iniciar sessão.
