Termék típusa	LED monitor (színes megjelenítés vezérlő)
Márka	Hikvision
Modell	DS-D42V06-N
Tápellátás	110-220 V AC
Bemeneti interfészek	LAN, USB, DP, HDMI (x2), DVI, Audio IN, IR IN, 3D IN
Kimeneti interfészek	HDMI OUT, Audio OUT, 3D OUT, DATA (16 hálózati port)
Fő funkciók	Színes LED kijelző, képfal létrehozás, fényerő beállítás, OSD menü, fényérzékelő
Jelzők	POWER, ACTIVE, SOURCE, USB, SYSERR, LINKERR
Ajánlott felhasználás	Tárgyalók, stúdiók, sportcsarnokok, repülőterek, bankok, reklám, otthoni mozi
Biztonság	A osztályú termék, földelés kötelező, minimum 20 cm szellőzési tér, ne tegye ki víznek
Karbantartás és tisztítás	Puha, száraz kendővel tisztítsa; karbantartás előtt húzza ki a hálózatból
Alkatrészek és javíthatóság	Azonos típusú és méretű pótbiztosíték; belső akkumulátor cseréje szakember által
Általános információk	Használati szög: 90°; ne használja gyermekek jelenlétében; kompatibilis fali rögzítéssel (nem tartozék)

Gyakran ismételt kérdések - DS-D42V06-N Hikvision

Hogyan telepítsem a Hikvision DS-D42V06-N kijelzőt?

Kövesse a kézikönyv utasításait: helyezze a kijelzőt stabil felületre, tartson 20 cm szellőzési távolságot a készülék körül, és csatlakoztassa a tápellátást egy földelt konnektorba.

Hogyan állítsam be a kijelző fényerejét?

Normál módban forgassa el a forgatógombot balra vagy jobbra a fényerő beállításához. Menü módban ugyanezt a gombot használja a navigáláshoz és a lehetőségek kiválasztásához.

Melyek az elérhető video bemeneti források?

A kijelző HDMI (2 port), DP (DisplayPort), DVI, LAN (hálózat) és USB bemenetekkel rendelkezik. Használja a SOURCE/TEST gombot a forrás váltásához.

Csatlakoztathatok több kijelzőt láncba kötve képfal létrehozásához?

Igen, a kijelző képfalakhoz készült. Használja a HDMI OUT és DATA (16 hálózati port) kimeneteket több LED kijelző egység összekapcsolásához.

Mit jelent a világító SYSERR jelzőfény?

A SYSERR jelzőfény rendszerhibát jelez. A hibaazonosító kódért tekintse meg a kézikönyvet, vagy lépjen kapcsolatba a technikai támogatással.

Hogyan frissítsem a kijelző firmware-ét?

A firmware frissítése az USB vagy LAN porton keresztül történik. Töltse le a legújabb verziót a Hikvision webhelyről, és kövesse a kézikönyv utasításait.

A kijelző kompatibilis fali tartóval?

Igen, a kijelző felszerelhető a falra. Használjon a készülék súlyához illő szabványos fali tartót. Győződjön meg arról, hogy a rögzítés biztonságos, és tartsa be a biztonsági előírásokat.

Mennyi a kijelző elektromos fogyasztása?

Az elektromos fogyasztás nincs megadva a tájékoztatóban. Használjon 110-220 V AC tápegységet megfelelő hálózati csatlakozóval.

Hogyan tisztítsam biztonságosan a kijelzőt?

Tisztítás előtt húzza ki a készüléket a hálózatból. Használjon puha, száraz kendőt. Ne használjon folyékony vagy súroló hatású tisztítószereket. Ne tisztítsa a szellőzőnyílásokat.

Hol tölthetem le a teljes használati útmutatót?

A teljes kézikönyv ingyenesen elérhető PDF formátumban a notice-facile.com webhelyen vagy a Hikvision hivatalos webhelyén (www.hikvision.com).

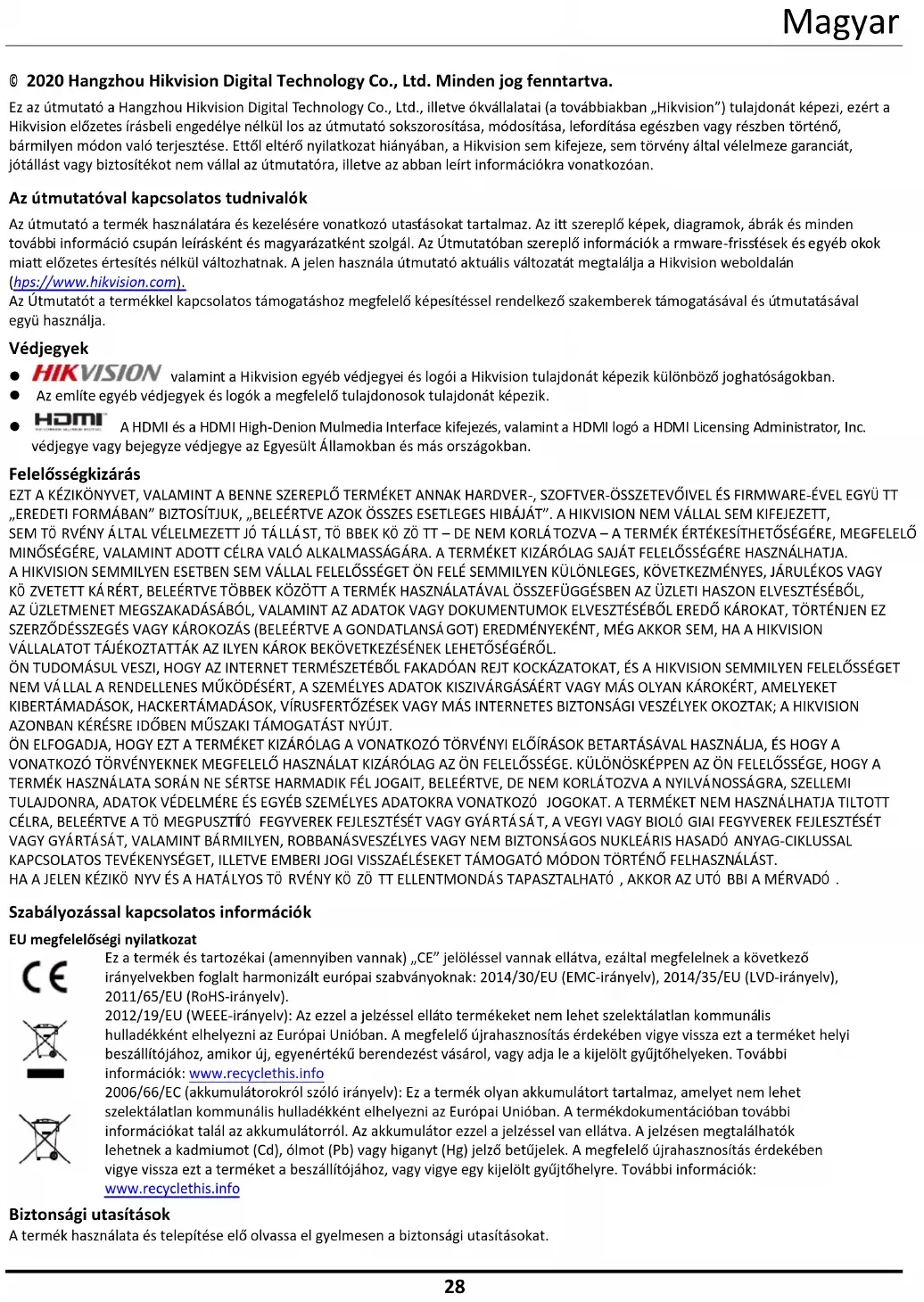

HASZNÁLATI ÚTMUTATÓ DS-D42V06-N Hikvision

Ez az útmutató a Hangzhou Hikvision Digital Technology Co., Ltd., illetve ókvállalatai (a továbbiakban „Hikvision”) tulajdonát képezi, ezért a Hikvision előzetes írásbeli engedélye nélkül los az útmutató sokszorosítása, módosítása, lefordítása egészben vagy részben történő, bármilyen módon való terjesztése. Ettől eltérő nyilatkozat hiányában, a Hikvision sem kifejeze, sem törvény által vélelmeze garanciát, jótállást vagy biztosítékot nem vállal az útmutatóra, illetve az abban leírt információkra vonatkozóan.

Az útmutatóval kapcsolatos tudnivalók

Az útmutató a termék használatára és kezelésére vonatkozó utasfásokat tartalmaz. Az itt szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. Az Útmutatóban szereplő információk a rmware-frisstések és egyéb okok miatt előzetes értesítés nélkül változhatnak. A jelen használa útmutató aktuális változatát megtalálja a Hikvision weboldalán (hps://www.hikvision.com).

Az Útmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együ használja.

Védjegyek

• HIKVISION valamint a Hikvision egyéb védjegyei és logói a Hikvision tulajdonát képezik különböző joghatóságokban.
• Az említe egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik.
• HDMI A HDMI és a HDMI High-Denion Mulmedia Interface kifejezés, valamint a HDMI logó a HDMI Licensing Administrator, Inc. védjegye vagy bejegyze védjegye az Egyesült Államokban és más országokban.

Felelősségkizárás

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLÓ TERMÉKET ANNAK HARDVER-, SZOFTVER-ÖSSZETEVŐIVEL ÉS FIRMWARE-ÉVEL EGYÜ TT „EREDETI FORMÁBAN” BIZTOSÍTJUK, „BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKVISION NEM VÁLLAL SEM KIFEJEZETT, SEM TÖ RVÉNY ÁLTAL VÉLELMEZETT JÓ TÁLLÁST, TÖ BBEK KÖ ZÖ TT – DE NEM KORLÁ TOZVA – A TERMÉK ÉRTÉKESÍTHETŐSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA.

A HIKVISION SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET ÖN FELÉ SEMMILYEN KÜLÖNLEGES, KÖVETKEZMÉNYES, JÁRULÉKOS VAGY KÖ ZVETETT KÁ RÉRT, BELEÉRTVE TÖBBEK KÖZÖTT A TERMÉK HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBÓL, AZ ÜZLETMENET MEGSZAKADÁSÁBÓL, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBÓL EREDŐ KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁ GOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKVISION VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRÓL.

ÖN TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBŐL FAKADÓAN REJT KOCKÁZATOKAT, ÉS A HIKVISION SEMMILYEN FELELŐSSÉGET NEM VÁ LLAL A RENDELLENES MŰKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTŐZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HIKVISION AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚJT.

ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELÓÍRÁSOK BETARTÁSÁVAL HASZNÁLJA, ÉS HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE ÉS EGYÉB SZEMÉLYES ADATOKRA VONATKOZÓ JOGOKAT. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TŐ MEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, A VEGYI VAGY BIOLÓ GIAI FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓ ANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓDON TÖRTÉNŐ FELHASZNÁLÁST. HA A JELEN KÉZIKŐ NYV ÉS A HATÁLYOS TŐ RVÉNY KÖ ZÖ TT ELLENTMONDÁS TAPASZTALHATÓ , AKKOR AZ UTÓ BBI A MÉRVADÓ .

Szabályozással kapcsolatos információk

EU megfelelőségi nyilatkozat

Ez a termék és tartozékai (amennyiben vannak) „CE” jelöléssel vannak ellátva, ezáltal megfelelnek a következő irányelvekben foglalt harmonizált európai szabványoknak: 2014/30/EU (EMC-irányelv), 2014/35/EU (LVD-irányelv), 2011/65/EU (RoHS-irányelv).

2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel elláto termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszállítójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információk: www.recyclethis.info

2006/66/EC (akkumulátorokról szóló irányelv): Ez a termék olyan akkumulátort tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az akkumulátorról. Az akkumulátor ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyűjtőhelyre. További információk: www.recyclethis.info

Biztonsági utasítások

A termék használata és telepítése elő olvassa el gyelmesen a biztonsági utasításokat.

Figyelmeztetések:

- Ez az eszköz egy „A” osztályú termék, amely rádióhullámú zavart okozhat, amely esetben a felhasználó számára előírható a megfelelő intézkedések megtétele.

- A termék használata során az ország és a régió elektromos biztonsági előírásait szigorúan be kell tartani.

- A készüléket védeni kell csöpögő vagy fröccsenő víz és folyadékok ellen. Ne helyezzen vizet tartalmazó edényt, tárgyat, pl. vázát a tetejére.

- VIGYÁZAT: A tűzveszély csökkentése érdekében csak azonos pusú és névleges értékű cserebiztosítót használjon.

- VIGYÁZAT: Kétpólusú/nullavezetős tápellátás biztosítón keresztüli védelme. A biztosító kioldását követően a készülék feszültség ala maradó részei továbbra is veszélyt jelenthetnek a szervizelés során.

- A berendezést földelt hálóza aljzatra kell csatlakoztatni.

- Ügyeljen a váltakozóáramú hálóza feszültségforráshoz csatlakozó érintkezők megfelelő bekötésére.

- jel veszélyes feszültség jelenlétére utal, ezért a kapcsokhoz csatlakozó külső vezetékek bekötését csak megfelelően képzett személy végezhe.

- A készülék úgy van kialakíva, hogy szükség esetén IT besorolású tápfeszültség-elosztó rendszerhez csatlakoztatható.

- Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.

- VIGYÁZAT: Az akkumulátor nem megfelelő pusúra cserélése robbanásveszélyt idézhet elő.

- Az akkumulátor nem megfelelő pussal történő helyettesítése hatástalanná tehet egy biztonsági berendezést (például bizonyospusú líumion-akkumulátorok esetében).

- Tilos az akkumulátort tűzbe vagy forró sütőbe tenni, illetve az akkumulátort összezúzni, vagy felvágni, mert ez robbanást okozhat.

- Tilos az akkumulátort rendkívül magas környeze hőmérsékletnek kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását idézhe elő.

- Tilos az akkumulátort rendkvül alacsony légnyomásnak kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását okozhatja.

- A használt akkumulátorok hulladékkezelésekor kövesse az utasfásokat.

- Tilos a készüléken nyílt lángforrást, pl. gyertyát elhelyezni.

- A készülék szellőzőnyílásait nem szabad pl. újság, függöny vagy terítő ráhelyezésével eltakarni. A készüléket soha nem szabad ágyra, kanapéra, szönyegre vagy hasonló felületre helyezni, mert ezzel eltakarja annak szellőzőnyílásait.

- A megfelelő szellőzés érdekében hagyjon legalább 20 cm távolságot a készülék körül.

- A készüléken található USB-port kizárólag egér, billentyűzet, vagy USB ash meghajtó csatlakoztatására szolgál.

- Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.

- A készülék telepfését az ebben az útmutatóban leítkak szerint végezze.

- A sérülés elkerülése érdekében a készüléket az üzembe helyezési utasításoknak megfelelően, szilárdan be kell szerelni a szekrénybe.

- Tartsa távol testrészeit a venlátor lapátaitól. Szervizelés ala válassza le a tápellátást.

- A készülék mozgatása, illetve használata során mindig tartsa a készüléket 90°-os helyzetben.

Áekintés

A teljes színskálájú LED képernyő-vezérlő a teljes színskálájú képernyőegységgel egyű használható bármilyen méretű, illesztés nélküli videofal létrehozásához. Használható tárgyaló helyiségben, stúdióban, konditeremben, repülőtéren, bankban, hirdetésekhez, családi mozihoz stb.

Csatlakozó

A LED-képernyő-vezérlő csatlakozói a termék pusától függően eltérők lehetnek. A következő ábrák kizárólag szemléltetésre szolgálnak.

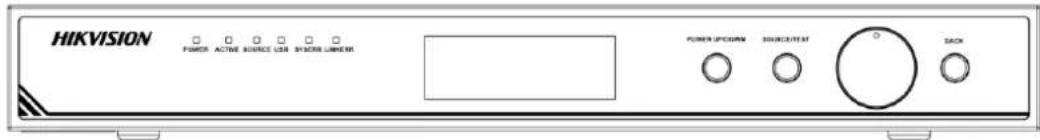

HIKVISION POWER ACTIVE SOURCE USB TRACK LIMEIN POWER UPCOM SOLUTION SACR

Jelző	Leírás	Jelző	Leírás
POWER	Bekapcsolást jelző fény	ACTIVE	Akv állapotot jelző fény
SOURCE	Jelforrás állapotát jelző fény	USB	USB-t jelző fény
SYSERR	Rendszerhibát jelző fény	LINKERR	Csatlakozási hibát jelző fény
LCD-panel	Képernyő-információk, például fényerő, az eszköz IP-címe, bemene/kimene felbontás, jelforrás pusa, menüzár állapota	Rögzítógomb	Normál üzemmód (nem a Menü üzemmód): forgassa el jobbra/balra a fényerő beállításáhozMenü üzemmód: forgassa el jobbra/balra a menüelem kiválasztásához; nyomja meg a következő menü kiválasztásához, vagy a belépéshez
BACK	Hosszú megnyomás: oldja ki a menüzárat, és nyomja meg a forgatógombot a menü üzemmódba lépéshezRövid megnyomás: vissza az előző menühöz, vagy a főmenühöz	SOURCE/TEST	Hosszú megnyomás: belépés a képtesztelés üzemmódbarövid megnyomás: a jelforrás átváltása
POWERUP/DOWN	Hosszú megnyomás: az eszköz alvó állapotba helyezéseRövid megnyomás: az eszköz felébresztése	——	——

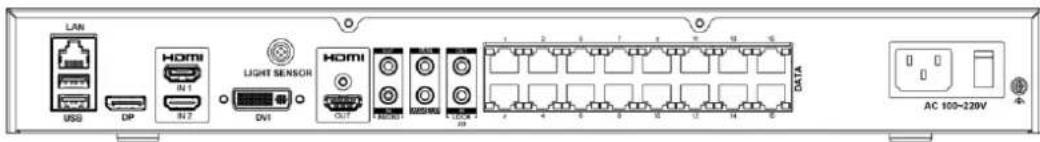

LAN USB DP HDMI INT RV2 DVI LIGHT SENSOR HDMI OUT HDMI 100A 2 3 4 5 6 7 8 9 10 11 12 13 14 15 DATA AC 100-229V

Csatlakozó	Leírás	Csatlakozó	Leírás	Csatlakozó	Leírás
LAN	Hálóza jel kimenet	USB	USB-interfész	DP	DP csatlakozó
HDMI IN 1/IN 2	HDMI jel 1. bemenete/2. bemenete	LIGHT SENSOR	Fényérzékelő csatlakozó	DVI	DVI csatlakozó
HDMI OUT	HDMI jel kimenet	AUDIO IN/OUT	Audió bemenet/kimenet	IR IN	Infravörös bemenet
WAKEUP	Felébresztés csatlakozó	3D OUT	3D-jel kimenet	3D IN	3D-jel bemenet
DATA	16 hálóza port kimenet	Tápellátás	110 - 220 VAC	— —	— —

Akválás és bejelentkezés

Indtsa el a klienst és akválja a kívánt eszközt jelszó használatával. Lépjen a bejelentkezési interfészre és adja meg az IP-címet, a port számát, a felhasználónevet és a jelszót a bejelentkezéshez.
