Produkttype	Professionel LED-skærm
Mærke	Hikvision
Model	DS-D42AM2-N
Skærmstørrelse	42 tommer (106,7 cm)
Opløsning	1920 x 1080 (Full HD)
Lysstyrke	350 cd/m²
Kontrastforhold	4000:1
Betragtningsvinkel	178°/178° (vandret/lodret)
Videoindgange	VGA, HDMI, DVI
Andre stik	RS232, USB (til mus/tastatur/USB-nøgle), IR IN/OUT, RS485, WLAN, 3D OUT
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbrug	≤ 120 W (typisk)
Mål (uden stativ)	977,8 x 568,6 x 83,2 mm
Vægt (uden stativ)	Cirka 15 kg
Hovedfunktioner	Fjernjustering af skærm, detektering af spænding, temperatur og lys (via indbygget multifunktionskort)
Vedligeholdelse og rengøring	Brug en blød, tør klud. Brug ikke kemikalier.
Sikkerhed	Udsæt ikke for fugt, lad en plads på 5 cm rundt om til ventilation, brug ikke på steder, der er tilgængelige for børn.
Reservedele og reparationsmuligheder	Kontakt Hikvisions kundeservice for reservedele og reparationer.
Generelle oplysninger	Vejledning tilgængelig på flere sprog på Hikvisions hjemmeside.

Ofte stillede spørgsmål - DS-D42AM2-N Hikvision

Hvordan tilslutter jeg skærmen DS-D42AM2-N?

Tilslut strømkablet til DC IN 12V-stikket. Brug et HDMI-, DVI- eller VGA-kabel til at forbinde skærmen til din videokilde. USB-portene er reserveret til mus, tastatur eller et USB-drev.

Hvilke opløsninger understøttes?

Skærmen understøtter Full HD-opløsning 1920x1080 og kompatible lavere opløsninger.

Hvordan rengør jeg skærmen?

Sluk skærmen og brug en blød, tør klud. Brug aldrig kemikalier, alkohol eller opløsningsmidler.

Hvad gør jeg, hvis skærmen forbliver sort?

Kontrollér, at strømkablet er korrekt tilsluttet, og at videokilden er tændt. Sørg for, at skærmen er tændt (POWER-indikator lyser). Hvis problemet fortsætter, kontakt Hikvisions support.

Kan jeg bruge denne skærm udendørs?

Nej, skærmen er designet til indendørs brug. Undgå direkte sollys, fugt og ekstreme temperaturer.

Hvordan monterer jeg skærmen på en væg?

Brug en VESA-kompatibel vægbeslag (medfølger ikke). Følg monteringsvejledningen, og sørg for, at væggen kan bære vægten (cirka 15 kg).

Hvilke tilbehør er inkluderet?

Skærmen leveres med et strømkabel, et HDMI-kabel, et USB-kabel og en IR-fjernbetjening. Bordstativ eller vægbeslag er ikke inkluderet afhængigt af version.

Hvordan justerer jeg lysstyrken eller kontrasten?

Brug knapperne på skærmen eller fjernbetjeningen for at få adgang til OSD-menuen. Navigér i skærmindstillingerne for at justere lysstyrke, kontrast osv.

Hvad betyder ACTIVE-indikatoren?

ACTIVE-indikatoren angiver, at skærmen fungerer normalt. Hvis den blinker eller er slukket, kontrollér strømforsyning og tilslutninger.

Skærmen larmer (summer)?

En let summen kan komme fra den interne ventil eller strømforsyningen. Hvis støjen er høj eller unormal, tag stikket ud, og kontakt teknisk support.

BRUGSANVISNING DS-D42AM2-N Hikvision

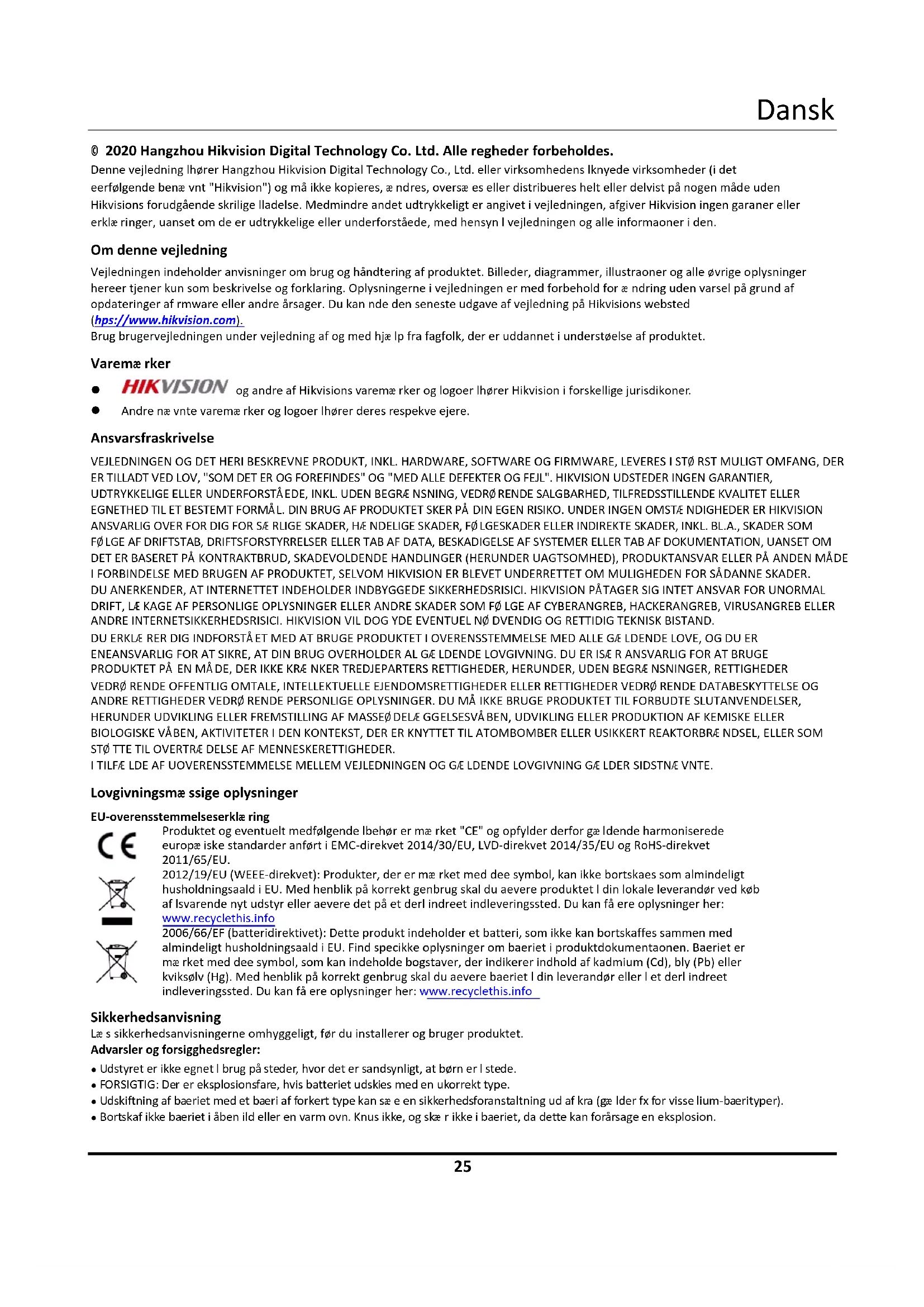

Denne vejledning Ihører Hangzhou Hikvision Digital Technology Co., Ltd. eller virksomhedens Iknyede virksomheder (i det eerfølgende benæ vnt "Hikvision") og må ikke kopieres, æ ndres, oversæ es eller distribueres helt eller delvist på nogen måde uden Hikvisions forudgående skrilige lladelse. Medmindre andet udtrykkeligt er angivet i vejledningen, afgiver Hikvision ingen garaner eller erklæ ringer, uanset om de er udtrykkelige eller underforståede, med hensyn I vejledningen og alle informaoner i den.

Om denne vejledning

Vejledningen indeholder anvisninger om brug og håndtering af produktet. Billeder, diagrammer, illustraoner og alle øvrige oplysninger hereer tjener kun som beskrivelse og forklaring. Oplysningerne i vejledningen er med forbehold for æ ndring uden varsel på grund af opdateringer af rmware eller andre årsager. Du kan nde den seneste udgave af vejledning på Hikvisions websted (hps://www.hikvision.com).

Brug brugervejledningen under vejledning af og med hjæ lp fra fagfolk, der er uddannet i understøelse af produktet.

Varemærker

- HIKVISION og andre af Hikvisions varemærker og logoer Ihører Hikvision i forskellige jurisdikoner.

- Andre næ vnte varemærker og logoer Ihører deres respekve ejere.

Ansvarsfraskrivelse

VEJLEDNINGEN OG DET HERI BESKREVNE PRODUKT, INKL. HARDWARE, SOFTWARE OG FIRMWARE, LEVERES I ST∅ RST MULIGT OMFANG, DER ER TILLADT VED LOV, "SOM DET ER OG FOREFINDES" OG "MED ALLE DEFEKTER OG FEJL". HIKVISION Udsteder INGEN GARANTIER, UDTRYKKELIGE ELLER UNDERFORSTÅEDE, INKL. UDEN BEGRÆ NSNING, VEDR∅ RENDE SALGBARHED, TILFREDSSTILLENDE KVALITET ELLER EGNETHED TIL ET BESTEMT FORMÅL. DIN BRUG AF PRODUKTET SKER PÅ DIN EGEN RISIKO. UNDER INGEN OMSTÆ NDIGHEDER ER HIKVISION ANSVARLIG OVER FOR DIG FOR SÆ RLIGE SKADER, HÆ NDELIGE SKADER, F∅ LGESKADER ELLER INDIREKTE SKADER, INKL. BL.A., SKADER SOM F∅ LGE AF DRIFTSTAB, DRIFTSFORSTYRRELSE RELLER TAB AF DATA, BESKADIGELSE AF SYSTEMER ELLER TAB AF DOKUMENTATION, UANSET OM DET ER BASERET PÅ KONTRAKTBRUD, SKADEVOLDENDE HANDLINGER (HERUNDER UAGTSOMHED), PRODUKTANSVAR ELLER PÅ ANDEN MÅDE I FORBINDELSE MED BRUGEN AF PRODUKTET, SELVOM HIKVISION ER BLEVET UNDERRETTET OM MULIGHEDEN FOR SÅDANNE SKADER. DU ANERKENDER, AT INTERNETTET INDEHOLDER INDBYGGEDE SIKKERHEDSRISICI. HIKVISION PÅTAGER SIG INTET ANSVAR FOR UNORMAL DRIFT, LÆ KAGE AF PERSONLIGE OPLYSNINGER ELLER ANDRE SKADER SOM F∅ LGE AF CYBERANGREB, HACKERANGREB, VIRUSANGREB ELLER ANDRE INTERNETSIKKERHEDSRISICI. HIKVISION VIL DOG YDE EVENTUEL N∅ DVENDIG OG RETTIDIG TEKNISK BISTAND.

DU ERKLÆ RER DIG INDFORSTÅ ET MED AT BRUGE PRODUKTET I OVERENSSTEMMELSE MED ALLE GÆ LDENDE LOVE, OG DU ER ENEANSVARLIG FOR AT SIKRE, AT DIN BRUG OVERHOLDER AL GÆ LDENDE LOVGIVNING. DU ER ISÆ R ANSVARLIG FOR AT BRUGE PRODUKTET PÅ EN MÅDE, DER IKKE KRÆ NKER TREDJEPARTERS RETTIGHEDER, HERUNDER, UDEN BEGRÆ NSNINGER, RETTIGHEDER VEDR∅ RENDE OFFENTLIG OMTALE, INTELLEKTUELLE EJENDOMSRETTIGHEDER ELLER RETTIGHEDER VEDR∅ RENDE DATABESKYTTELSE OG ANDRE RETTIGHEDER VEDR∅ RENDE PERSONLIGE OPLYSNINGER. DU MÅ IKKE BRUGE PRODUKTET TIL FORBUDTE SLUTANVENDELSER, HERUNDER UDVIKLING ELLER FREMSTILLING AF MASSE∅ DELÆ GGELSESVÅ BEN, UDVIKLING ELLER PRODUKTION AF KEMISKE ELLER BIOLOGISKE VÅBEN, AKTIVITETER I DEN KONTEKST, DER ER KNYTTET TIL ATOMBOMBER ELLER USIKKERT REAKTORBRÆ NDSEL, ELLER SOM ST∅ TTE TIL OVERTRÆ DELSE AF MENNESKERETTIGHEDER.

I TILFÆ LDE AF UOVERENSSTEMMELSE MELLEM VEJLEDNINGEN OG GÆ LDENDE LOVGIVNING GÆ LDER SIDSTNÆ VNTE.

Lovgivningsmæ ssige oplysninger

EU-overensstemmelseserklæ ring

Produktet og eventuelt medfølgende Ibehør er mærket "CE" og opfylder derfor gæ Idende harmoniserede europæ iske standarder anført i EMC-direkvet 2014/30/EU, LVD-direkvet 2014/35/EU og RoHS-direkvet 2011/65/EU.

2012/19/EU (WEEE-direkvet): Produkter, der er mærket med dee symbol, kan ikke bortskaes som almindeligt husholdningsaald i EU. Med henblik på korrekt genbrug skal du aevere produktet I din lokale leverandør ved køb af lsvarende nyt udstyr eller aevere det på et derl indreet indleveringssted. Du kan få ere oplysninger her: www.recyclethis.info

2006/66/EF (batteridirektivet): Dette produkt indeholder et batteri, som ikke kan bortskaffes sammen med almindeligt husholdningsaald i EU. Find specikke oplysninger om baeriet i produktdokumentaonen. Baeriet er mærket med dee symbol, som kan indeholde bogstaver, der indikerer indhold af kadmium (Cd), bly (Pb) eller kviksølv (Hg). Med henblik på korrekt genbrug skal du aevere baeriet l din leverandør eller l et derl indreet indleveringssted. Du kan få ere oplysninger her: www.recyclethis.info

Sikkerhedsanvisning

Læ s sikkerhedsanvisningerne omhyggeligt, før du installerer og bruger produktet.

Advarsler og forsigghedsregler:

• Udstyret er ikke egnet I brug på steder, hvor det er sandsynligt, at børn er I stede.
• FORSIGTIG: Der er eksplosionsfare, hvis batteriet udskies med en ukorrekt type.
• Udskiftning af baeriet med et baeri af forkert type kan sæ e en sikkerhedsforanstaltning ud af kra (gæ lder fx for visse lium-baerityper).

• Bortskaf ikke bæeriet i åben ild eller en varm ovn. Knus ikke, og skær ikke i baeriet, da dette kan forårsage en eksplosion.

• Opbevar ikke baeriet i omgivelser med ekstremt høje temperaturer, da det kan medføre en eksplosion eller læ kage af brandfarlig væ ske eller luart.

• Udsæ t ikke batteriet for omgivelser med ekstremt lavt lutryk, da det kan medføre en eksplosion eller læ kage af brandfarlig væ ske eller luart.
• Bortskaf brugte baerier i henhold I anvisningerne.
• Placér ikke kilder med åben ild, såsom et tæ ndt stearinlys, oven på udstyret.
• Venlaonen må ikke blokeres ved at dæ kke venlaonsåbningerne med genstande, såsom aviser, duge, gardiner osv. Åbningerne må aldrig blokeres ved at placere udstyret på en seng, en sofa, et tæ ppe eller en lignende overade.
• Hold en minimumsafstand på 5 cm rundt om udstyret for at sikre tilstræ kkelig venlation.
• Udstyrets USB-port bruges kun til Islutning af en mus, et tastatur eller et USB-ashdrev.
• Den serielle port på udstyret bruges kun l fejlnding.
• Udstyret er ikke egnet I brug på steder, hvor det er sandsynligt, at børn er I stede.
• Dette udstyr er egnet I brug i et serverrum eller på et sted med en loshøjde på mindst 2 m.
• Placér aldrig udstyret på et usikkert underlag. Udstyret kan væ Ite og forårsage alvorlig personskade eller død.

Overblik

Som et Ibehør I LED-skæ rmkontrolenheden er anden generaon af mulfunkonskortet designet I at implementere funkoner som ernjustering af skæ rm, spæ ndingsdetekon, temperaturdetekon og registrering af lys.

Fysisk græ nseade

Typerne af græ nseader på mulfunkonskortene kan variere æ ngigt af produktmodel. Følgende gurer er kun I illustraon.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

POWER

ACTIVE

Navn	Beskrivelse	Navn	Beskrivelse
12V GND	Sensorgræ nseade	RS232	Seriel græ nseade l erntelekommunikaon
3.3V GND (SCL SDA)	Sensorgræ nseade	POWER	Kontrollampe for strøm
AI/DI GND	Sensorgræ nseade	ACTIVE	Kontrollampe for normal drisstatus
RS485	Seriel græ nseade l telekommunikaon	-	-

Navn	Beskrivelse	Navn	Beskrivelse
IR IN	Græ nseade for infrarød indgang, påkræ vet ved Islutning af et IR-forlæ ngerkabel	DATA	Græ nseade for Islutning l modtagerkort
IR OUT	Græ nseade for infrarød udgang	WLAN	Ethernet-græ nseade
3D OUT	3D-græ nseade	DC IN 12V	Strømsk
