Produkttyp	Professioneller LED-Monitor
Marke	Hikvision
Modell	DS-D42AM2-N
Bildschirmgröße	42 Zoll (106,7 cm)
Auflösung	1920 x 1080 (Full HD)
Helligkeit	350 cd/m²
Kontrastverhältnis	4000:1
Blickwinkel	178°/178° (horizontal/vertikal)
Videoeingänge	VGA, HDMI, DVI
Weitere Anschlüsse	RS232, USB (für Maus/Tastatur/USB-Stick), IR IN/OUT, RS485, WLAN, 3D OUT
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	≤ 120 W (typisch)
Abmessungen (ohne Ständer)	977,8 x 568,6 x 83,2 mm
Gewicht (ohne Ständer)	Ca. 15 kg
Hauptfunktionen	Bildschirmfernverstellung, Spannungs-, Temperatur- und Lichterkennung (über integrierte Multifunktionskarte)
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, 5 cm Platz um das Gerät für Belüftung freilassen, nicht an Orten verwenden, die für Kinder zugänglich sind.
Ersatzteile und Reparatur	Für Ersatzteile und Reparaturen wenden Sie sich an den Hikvision-Kundendienst.
Allgemeine Informationen	Die Bedienungsanleitung ist in mehreren Sprachen auf der Hikvision-Website verfügbar.

Häufig gestellte Fragen - DS-D42AM2-N Hikvision

Wie schließe ich den Monitor DS-D42AM2-N an?

Schließen Sie das Netzkabel an die DC-IN-12V-Buchse an. Verwenden Sie ein HDMI-, DVI- oder VGA-Kabel, um den Monitor mit Ihrer Videoquelle zu verbinden. Die USB-Anschlüsse sind für Maus, Tastatur oder USB-Stick reserviert.

Welche Auflösungen werden unterstützt?

Der Monitor unterstützt die Full-HD-Auflösung 1920x1080 und kompatible niedrigere Auflösungen.

Wie reinige ich den Bildschirm?

Schalten Sie den Monitor aus und verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder Lösungsmittel.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Videoquelle eingeschaltet ist. Stellen Sie sicher, dass der Monitor eingeschaltet ist (POWER-LED leuchtet). Wenn das Problem weiterhin besteht, kontaktieren Sie den Hikvision-Support.

Kann ich diesen Monitor im Freien verwenden?

Nein, der Monitor ist für den Innenbereich konzipiert. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit und extreme Temperaturen.

Wie installiere ich den Monitor an der Wand?

Verwenden Sie eine VESA-kompatible Wandhalterung (nicht im Lieferumfang). Befolgen Sie die Montageanleitung und stellen Sie sicher, dass die Wand das Gewicht (ca. 15 kg) tragen kann.

Welches Zubehör ist im Lieferumfang enthalten?

Der Monitor wird mit einem Netzkabel, einem HDMI-Kabel, einem USB-Kabel und einer IR-Fernbedienung geliefert. Tisch- oder Wandhalterung sind je nach Version nicht enthalten.

Wie stelle ich Helligkeit oder Kontrast ein?

Verwenden Sie die Tasten am Monitor oder die Fernbedienung, um das OSD-Menü aufzurufen. Navigieren Sie zu den Anzeigeeinstellungen, um Helligkeit, Kontrast usw. anzupassen.

Was bedeutet die ACTIVE-LED?

Die ACTIVE-LED zeigt an, dass der Monitor normal funktioniert. Wenn sie blinkt oder aus ist, überprüfen Sie die Stromversorgung und die Verbindungen.

Der Monitor macht Geräusche (Summen)?

Ein leichtes Summen kann vom internen Lüfter oder Netzteil stammen. Wenn das Geräusch laut oder ungewöhnlich ist, ziehen Sie den Netzstecker und kontaktieren Sie den technischen Service.

BEDIENUNGSANLEITUNG DS-D42AM2-N Hikvision

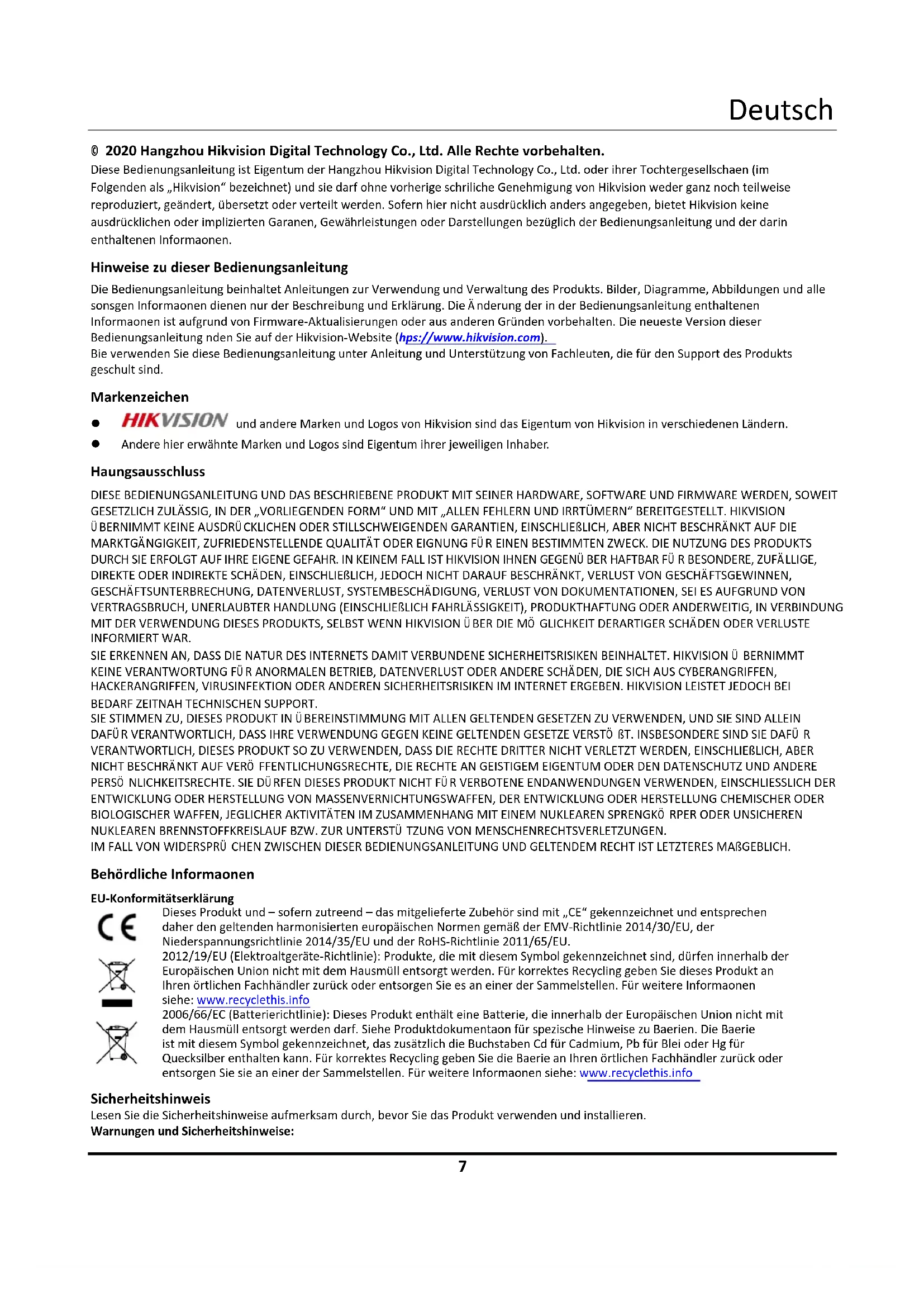

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist Eigentum der Hangzhou Hikvision Digital Technology Co., Ltd. oder ihrer Tochtergesellschaen (im Folgenden als „Hikvision“ bezeichnet) und sie darf ohne vorherige schriliche Genehmigung von Hikvision weder ganz noch teilweise reproduziert, geändert, übersetzt oder verteilt werden. Sofern hier nicht ausdrücklich anders angegeben, bietet Hikvision keine ausdrücklichen oder implizierten Garanen, Gewährleistungen oder Darstellungen bezüglich der Bedienungsanleitung und der darin enthaltenen Informaonen.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonsgen Informaonen dienen nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informaonen ist aufgrund von Firmware-Aktualisierungen oder aus anderen Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung nden Sie auf der Hikvision-Website (hps://www.hikvision.com).

Bie verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den Support des Produkts geschult sind.

Markenzeichen

HIKVISION und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.
- Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.

Haungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“ BEREITGESTELLT. HIKVISION Ü BERNIMMT KEINE AUSDRÜ CKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN GEGENÜ BER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIEßLICH, JEDOCH NICHT DARAUF BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG, VERLUST VON DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIEßLICH FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST WENN HIKVISION Ü BER DIE MÖ GLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT WAR.

SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION Ü BERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH AUS CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET ERGEBEN. HIKVISION LEISTET JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT.

SIE STIMMEN ZU, DIESES PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN GESETZEN ZU VERWENDEN, UND SIE SIND ALLEIN DAFÜ R VERANTWORTLICH, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖ BT. INSBESONDERE SIND SIE DAFÜ R VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT WERDEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF VERÖ FFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖ NLICHKEITSRECHTE. SIE DÜ RFEN DIESES PRODUKT NICHT FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER AKTIVITÄ TEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖ RPER ODER UNSICHEREN NUKLEAREN BRENNSTOFFKREISLAUF BZW. ZUR UNTERSTÜ TZUNG VON MENSCHENRECHTSVERLETZUNGEN.

IM FALL VON WIDERSPRÜ CHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MAßGEBLICH.

Behördliche Informaonen

EU-Konformitätserklärung

Dieses Produkt und – sofern zutreend – das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen daher den geltenden harmonisierten europäischen Normen gemäß der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentaon für spezische Hinweise zu Baerien. Die Baerie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Baerie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

Sicherheitshinweis

Lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden und installieren.

Warnungen und Sicherheitshinweise:

• Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten.
• ACHTUNG: Bei Austausch der Batterie durch einen falschen Typ besteht Explosionsgefahr.
• Unsachgemäßer Austausch der Baerien durch einen falschen Typ kann eine Schutzvorrichtung umgehen (z. B. bei einigen Lithium-Baerietypen).
• Baerien nicht durch Verbrennen, in einem heißen Ofen oder Zerkleinern oder Zerschneiden entsorgen. Das kann zu einer Explosion führen.
• Bewahren Sie Batterien nicht in einer Umgebung mit extrem hoher Temperatur auf. Das kann zu einer Explosion oder zum Auslaufen von enlammbarer Flüssigkeit oder Gas führen.
• Setzen Sie Batterien keinem extrem niedrigen Ludruck aus. Das kann zu einer Explosion oder zum Auslaufen von enlambarer Flüssigkeit oder Gas führen.
• Entsorgen Sie verbrauchte Baerien entsprechend der Anleitung.
• Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf dem Gerät ab.
• Die Belüung darf nicht durch Abdecken der Lüungsönungen mit Gegenständen behindert werden, wie z. B. Zeitungen, Tischdecken, Vorhänge usw. Die Ö nungen dürfen niemals dadurch blockiert werden, indem das Gerät auf ein Bett, Sofa, einen Teppich oder eine ähnliche Oberäche gestellt wird.
• Lassen Sie für eine ausreichende Belüung mindestens 5 cm Platz zwischen Gerät und Umgebung.
• Der USB-Anschluss des Geräts wird nur zum Anschluss einer Maus, einer Tastatur oder eines USB-Flash-Laufwerks verwendet.
• Die serielle Schnittstelle des Geräts wird nur zur Fehlersuche verwendet.
• Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aualten.
• Dieses Gerät ist für den Einsatz im Serverraum oder an einem Ort mit einer Mindesthöhe von 2 m geeignet.
• Stellen Sie das Gerät niemals an einem instabilen Ort auf. Es könnte umfallen und schwere oder sogar tödliche Verletzungen verursachen.

Ü berblick

Als Zubehör des LED-Display-Controllers ist die Mulfunkonskarte der zweiten Generaon für die Implementierung von Funkonen wie Bildschirm-Fernanpassung, Spannungserkennung, Temperaturerkennung und Lichtsensorik vorgesehen.

Anschlüsse

Die Schnistellentypen von Mulfunkonskarten können je nach Produktmodell abweichen. Die folgenden Abbildungen dienen nur zur Veranschaulichung.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

RX TX GND

POWER

ACTIVE

Name	Beschreibung	Name	Beschreibung
12V GND	Sensor-Schnistelle	RS232	Serielle Schnistelle für Fern-Telekommunikaon
3.3V GND (SCL SDA)	Sensor-Schnistelle	POWER	Betriebsanzeige
AI/DI GND	Sensor-Schnistelle	ACTIVE	Anzeige für normalen Betriebsstatus
RS485	SerielleSchnistelle für Telekommunikaon	-	-

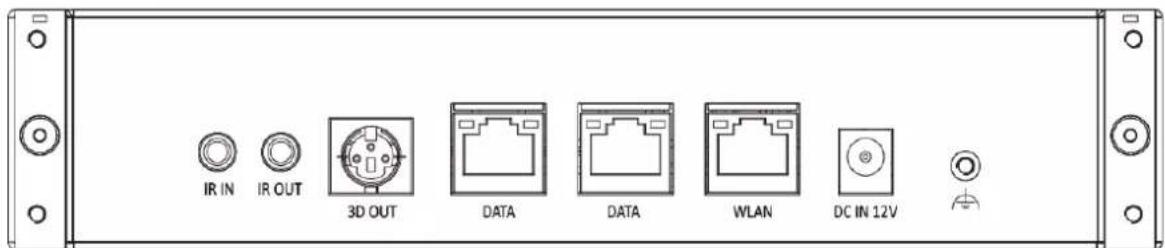

Name	Beschreibung	Name	Beschreibung
IR IN	Infrarot-Eingangsschnistelle, die mit einem IR-Verlängerungskabel angeschlossen werden muss	DATA	Schnistelle für Verbindung mit der Empfangskarte
IR OUT	Infrarot-Schnistelle	WLAN	Ethernet-Schnistelle
3D OUT	3D-Schnistelle	DC IN 12V	Stromanschluss
