DS-D42AM2-N - Monitor Hikvision - Manual de utilizare gratuit

Tip produs	Monitor LED profesional
Marcă	Hikvision
Model	DS-D42AM2-N
Dimensiune ecran	42 inci (106,7 cm)
Rezoluție	1920 x 1080 (Full HD)
Luminozitate	350 cd/m²
Raport de contrast	4000:1
Unghi de vizualizare	178°/178° (orizontal/vertical)
Intrări video	VGA, HDMI, DVI
Alți conectori	RS232, USB (pentru mouse/tastatură/cheie USB), IR IN/OUT, RS485, WLAN, 3D OUT
Alimentare	100-240 V AC, 50/60 Hz
Consum electric	≤ 120 W (tipic)
Dimensiuni (fără suport)	977,8 x 568,6 x 83,2 mm
Greutate (fără suport)	Aproximativ 15 kg
Funcții principale	Reglare ecran de la distanță, detectare tensiune, temperatură și lumină (prin cartelă multifuncțională integrată)
Întreținere și curățare	Folosiți o cârpă moale și uscată. Nu utilizați produse chimice.
Siguranță	Nu expuneți la umiditate, lăsați un spațiu de 5 cm în jur pentru ventilație, nu utilizați în locuri accesibile copiilor.
Piese de schimb și reparabilitate	Contactați serviciul clienți Hikvision pentru piese și reparații.
Informații generale	Manual disponibil în mai multe limbi pe site-ul Hikvision.

Întrebări frecvente - DS-D42AM2-N Hikvision

Cum se conectează monitorul DS-D42AM2-N ?

Conectați cablul de alimentare la priza DC IN 12V. Utilizați un cablu HDMI, DVI sau VGA pentru a conecta monitorul la sursa video. Porturile USB sunt rezervate pentru mouse, tastatură sau o cheie USB.

Care sunt rezoluțiile suportate ?

Monitorul suportă rezoluția Full HD 1920x1080 și rezoluțiile inferioare compatibile.

Cum se curăță ecranul ?

Opriți monitorul și folosiți o cârpă moale și uscată. Nu utilizați niciodată produse chimice, alcool sau solvenți.

Ce faceți dacă ecranul rămâne negru ?

Verificați dacă cablul de alimentare este conectat corect și dacă sursa video este pornită. Asigurați-vă că monitorul este alimentat (led POWER aprins). Dacă problema persistă, contactați suportul Hikvision.

Pot folosi acest monitor în exterior ?

Nu, monitorul este conceput pentru utilizare în interior. Evitați expunerea directă la soare, umiditate și temperaturi extreme.

Cum se instalează monitorul pe perete ?

Folosiți un suport de perete compatibil VESA (nu este inclus). Urmați instrucțiunile de montare și asigurați-vă că peretele poate suporta greutatea (aproximativ 15 kg).

Ce accesorii sunt incluse ?

Monitorul este livrat cu un cablu de alimentare, un cablu HDMI, un cablu USB și o telecomandă IR. Suportul de masă sau de perete nu este inclus conform versiunilor.

Cum se reglează luminozitatea sau contrastul ?

Folosiți butoanele de pe monitor sau telecomanda pentru a accesa meniul OSD. Navigați în setările de afișare pentru a ajusta luminozitatea, contrastul etc.

Ce înseamnă ledul ACTIVE ?

Ledul ACTIVE indică faptul că monitorul funcționează normal. Dacă clipește sau este stins, verificați alimentarea și conexiunile.

Monitorul face zgomot (bâzâit) ?

Un ușor bâzâit poate proveni de la ventilatorul intern sau de la alimentare. Dacă zgomotul este puternic sau anormal, deconectați aparatul și contactați serviciul tehnic.

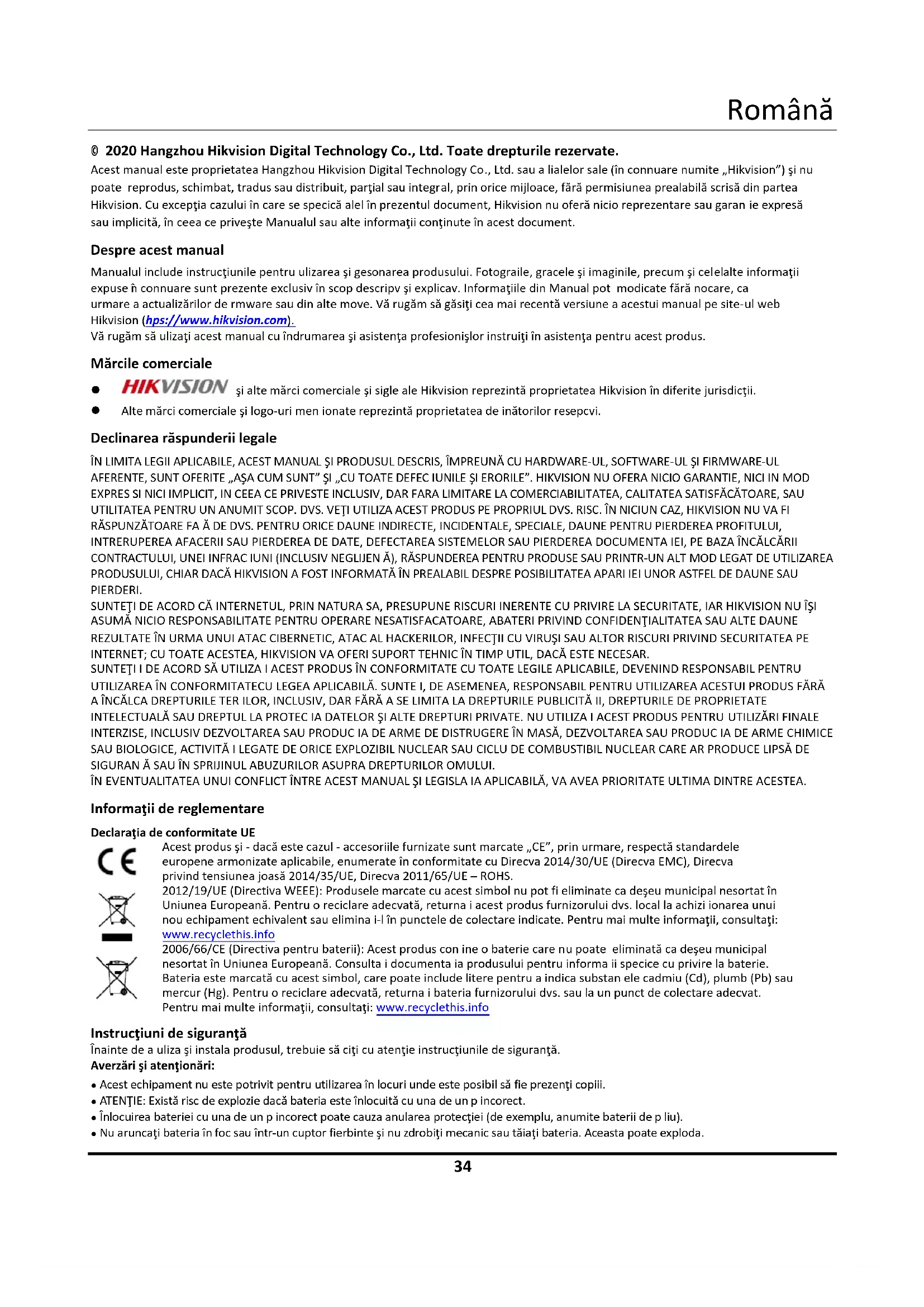

MANUAL DE UTILIZARE DS-D42AM2-N Hikvision

Acest manual este proprietatea Hangzhou Hikvision Digital Technology Co., Ltd. sau a lialelor sale (în connuare numite „Hikvision”) și nu poate reprodus, schimbat, tradus sau distribuit, partial sau integral, prin orice mijloace, fără permisiunea prealabilă scrisă din partea Hikvision. Cu exceptia cazului în care se specică alel în prezentul document, Hikvision nu oferă nicio reprezentare sau garan ie expresă sau implicită, în ceea ce privește Manualul sau alte informații conținute în acest document.

Despre acest manual

Manualul include instrucțiunile pentru ulizarea și gesonarea produsului. Fotograile, gracele și imaginile, precum și celelalte informații expuse în connuare sunt prezente exclusiv în scop descripv și explicav. Informațiile din Manual pot modicate fără nocare, ca urmare a actualizărilor de rmware sau din alte move. Vă rugăm să găsiți cea mai recentă versiune a acestui manual pe site-ul web Hikvision (hps://www.hikvision.com).

Vă rugăm să ulizați acest manual cu îndrumarea și asistența profesionișlor instruiți în asistența pentru acest produs.

Mărcile comerciale

• HIKVISION și alte mărci comerciale și sigle ale Hikvision reprezintă proprietatea Hikvision în diferite jurisdicții.
• Alte mărci comerciale și logo-uri men ionate reprezintă proprietatea de înătorilor resepcvi.

Declinarea răspunderii legale

ÎN LIMITA LEGII APLICABILE, ACEST MANUAL ŞI PRODUSUL DESCRIS, ÎMPREUNĂ CU HARDWARE-UL, SOFTWARE-UL ŞI FIRMWARE-UL AFERENTE, SUNT OFERITE „AȘA CUM SUNT” ŞI „CU TOATE DEFEC IUNILE ŞI ERORILE”. HIKVISION NU OFERA NICIO GARANTIE, NICI IN MOD EXPRES SI NICI IMPLICIT, IN CEEA CE PRIVESTE INCLUSIV, DAR FARA LIMITARE LA COMERCIABILITATEA, CALITATEA SATISFĂCĂTOARE, SAU UTILITATEA PENTRU UN ANUMIT SCOP. DVS. VEȚI UTILIZA ACEST PRODUS PE PROPRIUL DVS. RISC. ÎN NICIUN CAZ, HIKVISION NU VA FI RĂSPUNZĂTOARE FA ă DE DVS. PENTRU ORICE DAUNE INDIRECTE, INCIDENTALE, SPECIALE, DAUNE PENTRU PIERDEREA PROFITULUI, INTRERUPEREA AFACERII SAU PIERDEREA DE DATE, DEFECTAREA SISTEMELOR SAU PIERDEREA DOCUMENTA IEI, PE BAZA ÎNCĂLCĂRII CONTRACTULUI, UNEI INFRAC IUNI (INCLUSIV NEGLIJEN ă), RĂSPUNDEREA PENTRU PRODUSE SAU PRINTR-UN ALT MOD LEGAT DE UTILIZAREA PRODUSULUI, CHIAR DACĂ HIKVISION A FOST INFORMATĂ ÎN PREALABIL DESPRE POSIBILITATEA APARI IEI UNOR ASTFEL DE DAUNE SAU PIERDERI.

SUNTEȚI DE ACORD CĂ INTERNETUL, PRIN NATURA SA, PRESUPUNE RISCURI INERENTE CU PRIVIRE LA SECURITATE, IAR HIKVISION NU ÎȘI ASUMĂ NICIO RESPONSABILITATE PENTRU OPERARE NESATISFACATOARE, ABATERI PRIVIND CONFIDENTIALITATEA SAU ALTE DAUNE REZULTATE ÎN URMA UNUI ATAC CIBERNETIC, ATAC AL HACKERILOR, INFECTII CU VIRUȘI SAU ALTOR RISCURI PRIVIND SECURITATEA PE INTERNET; CU TOATE ACESTEA, HIKVISION VA OFERI SUPORT TEHNIC ÎN TIMP UTIL, DACĂ ESTE NECESAR.

SUNTEȚI I DE ACORD SĂ UTILIZA I ACEST PRODUS ÎN CONFORMITATE CU TOATE LEGILE APLICABILE, DEVENIND RESPONSABIL PENTRU UTILIZAREA ÎN CONFORMITATECU LEGEA APLICABILĂ. SUNTE I, DE ASEMENEA, RESPONSABIL PENTRU UTILIZAREA ACESTUI PRODUS FĂRĂ A ÎNCĂLCA DREPTURILE TER ILOR, INCLUSIV, DAR FĂRĂ A SE LIMITA LA DREPTURILE PUBLICITĂ II, DREPTURILE DE PROPRIETATE INTELECTUALĂ SAU DREPTUL LA PROTEC IA DATELOR ȘI ALTE DREPTURI PRIVATE. NU UTILIZA I ACEST PRODUS PENTRU UTILIZĂRI FINALE INTERZISE, INCLUSIV DEZVOLTAREA SAU PRODUC IA DE ARME DE DISTRUGERE ÎN MASĂ, DEZVOLTAREA SAU PRODUC IA DE ARME CHIMICE SAU BIOLOGICE, ACTIVITĂ I LEGATE DE ORICE EXPLOZIBIL NUCLEAR SAU CICLU DE COMBUSTIBIL NUCLEAR CARE AR PRODUCE LIPSĂ DE SIGURAN Ă SAU ÎN SPRIJINUL ABUZURILOR ASUPRA DREPTURILOR OMULUI.

ÎN EVENTUALITATEA UNUI CONFLICT ÎNTRE ACEST MANUAL ŞI LEGISLA IA APLICABILĂ, VA AVEA PRIORITATE ULTIMA DINTRE ACESTEA.

Informații de reglementare

Declarația de conformitate UE

Acest produs și - dacă este cazul - accesoriiile furnizate sunt marcate „CE”, prin urmare, respectă standardele europene armonizate aplicabile, enumerate în conformitate cu Direcva 2014/30/UE (Direcva EMC), Direcva privind tensiunea joasă 2014/35/UE, Direcva 2011/65/UE – ROHS.

2012/19/UE (Directiva WEEE): Produsele marcate cu acest simbol nu pot fi eliminate ca deșeu municipal nesortat în Uniunea Europeană. Pentru o reciclare adecvată, returna i acest produs furnizorului dvs. local la achizi ionarea unui nou echipament echivalent sau elimina i-l în punctele de colectare indicate. Pentru mai multe informații, consultați: www.recyclethis.info

2006/66/CE (Directiva pentru baterii): Acest produs con ine o baterie care nu poate eliminată ca deșeu municipal nesortat în Uniunea Europeană. Consulta i documenta ia produsului pentru informa ii specice cu privire la baterie. Bateria este marcată cu acest simbol, care poate include litere pentru a indica substan ele cadmiu (Cd), plumb (Pb) sau mercur (Hg). Pentru o reciclare adecvată, returna i bateria furnizorului dvs. sau la un punct de colectare adecvat.

Pentru mai multe informații, consultați: www.recyclethis.info

Instrucțiuni de siguranță

Înainte de a uliza și instala produsul, trebuie să citi cu atenție instrucțiunile de siguranță.

Averzări și atenționări:

• Acest echipament nu este potrivit pentru utilizarea în locuri unde este posibil să fie prezenți copiii.
• ATENTIE: Există risc de explozie dacă bateria este înlocuită cu una de un p incorrect.
• Înlocuirea bateriei cu una de un p incorrect poate cauza anularea protectiei (de exemplu, anumite baterii de p liu).

• Nu aruncați bateria în foc sau într-un cuptor fierbinte și nu zdrobiți mecanic sau tăiați bateria. Aceasta poate exploda.

• Nu lăsați bateria într-un mediu cu o temperatură extrem de ridicată, deoarece acest lucru poate duce la explozie sau la scurgerea de lichid sau gaze inamabile.

• Nu expuneți bateria la presiune atmosferică extrem de joasă, care poate duce la explozie sau la scurgerea de lichid sau gaze inamabile.
• Casați bateriile folosite conform instrucunilor.
• Nu plasați pe echipament surse de acără deschisă, cum ar lumânări aprinse.
• Venlația nu va împiedicată prin acoperirea oriciilor de ventilație cu arcole, cum ar ziare, fețe de masă, perdele etc. Deschiderile nu vor niciodată blocate, prin plasarea echipamentului pe un pat, o canapea, un covor sau o altă suprafață asemănătoare.
• Păstrați o distanță minimă de 5 cm în jurul echipamentului pentru asigurarea unei venlații corespunzătoare.
• Portul USB al echipamentului este utilizat doar pentru conectarea la un mouse, o tastatură sau o unitate ash USB.
• Portul serial al echipamentului este ulizat doar pentru depanare.
• Acest echipament nu este potrivit pentru utilizarea în locuri unde este posibil să e prezenți copiii.
• Acest echipament este potrivit pentru utilizarea în camera server-ului sau într-un loc cu înălțimea de minimum 2 m.
• Nu plasați niciodată echipamentul într-un loc instabil. Echipamentul poate cădea și poate cauza asel vătămări corporale sau decesul.

Prezentare generală

Ca accesoriu al controlerului pentru display cu LED, această cartelă mul-funconală din a doua generație este proiectată pentru a implementa funcții precum reglarea de la distanță a ecranului, detectarea tensiunii, detectarea temperaturii și detectarea luminii.

Interfață zică

Tipurile de interfață ale cartelelor mul-funconale pot diferite în funcție de modelele acestui produs. Următoarele cifre sunt ulizate doar în scop ilustrav.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

POWER

ACTIVE

Nume	Descriere	Nume	Descriere
12V GND	Interfață pentru sensori	RS232	Interfață serială pentru sistem distant de telecomunicație
3.3V GND (SCL SDA)	Interfață pentru sensori	POWER	Indicator alimentare
AI/DI GND	Interfață pentru sensori	ACTIVE	Indicator pentru starea normal de funcționare
RS485	Interfață serială pentru telecomunicație	-	-

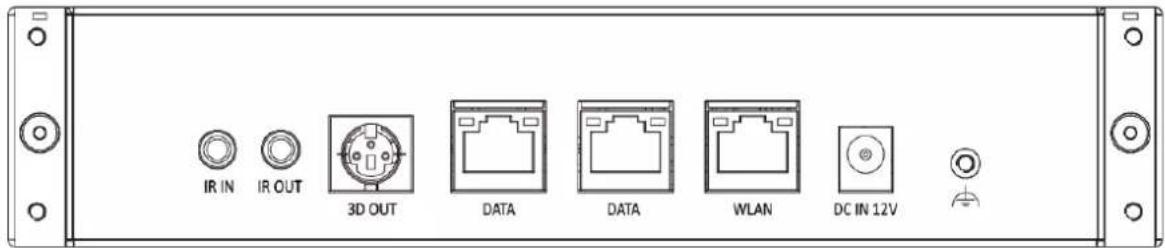

Nume	Descriere	Nume	Descriere
IR IN	Interfață de intrare în infraroșu, care necesită conectarea cu un cablu de extensie IR	DATA	Interfață pentru conectarea cu cartela receptoare
IR OUT	Interfață de ieșire în infraroșu	WLAN	Interfață Ethernet
3D OUT	Interfață 3D	DC IN 12V	Interfața de alimentare
