DS-D42AM2-N - Монитор Hikvision - Бесплатное руководство пользователя

Тип продукта	Профессиональный LED монитор
Бренд	Hikvision
Модель	DS-D42AM2-N
Размер экрана	42 дюйма (106,7 см)
Разрешение	1920 x 1080 (Full HD)
Яркость	350 кд/м²
Контрастность	4000:1
Угол обзора	178°/178° (горизонтальный/вертикальный)
Видеовходы	VGA, HDMI, DVI
Другие разъемы	RS232, USB (для мыши/клавиатуры/флешки), IR IN/OUT, RS485, WLAN, 3D OUT
Питание	100-240 В переменного тока, 50/60 Гц
Потребляемая мощность	≤ 120 Вт (типичная)
Размеры (без подставки)	977,8 x 568,6 x 83,2 мм
Вес (без подставки)	Около 15 кг
Основные функции	Удаленная настройка экрана, контроль напряжения, температуры и освещения (через встроенную многофункциональную плату)
Уход и очистка	Используйте мягкую сухую ткань. Не используйте химические средства.
Безопасность	Не подвергайте воздействию влаги, оставляйте зазор 5 см вокруг для вентиляции, не используйте в местах, доступных детям.
Запчасти и ремонтопригодность	Обратитесь в службу поддержки Hikvision для получения запчастей и ремонта.
Общая информация	Инструкция доступна на нескольких языках на сайте Hikvision.

Часто задаваемые вопросы - DS-D42AM2-N Hikvision

Как подключить монитор DS-D42AM2-N?

Подключите кабель питания к разъему DC IN 12V. Используйте кабель HDMI, DVI или VGA для подключения монитора к источнику видео. Порты USB предназначены для мыши, клавиатуры или флешки.

Какие разрешения поддерживаются?

Монитор поддерживает разрешение Full HD 1920x1080 и совместимые более низкие разрешения.

Как чистить экран?

Выключите монитор и используйте мягкую сухую ткань. Никогда не используйте химические средства, спирт или растворители.

Что делать, если экран остается черным?

Проверьте, правильно ли подключен кабель питания и включен ли источник видео. Убедитесь, что монитор включен (горит индикатор POWER). Если проблема не устранена, обратитесь в службу поддержки Hikvision.

Можно ли использовать этот монитор на улице?

Нет, монитор предназначен для использования в помещении. Избегайте прямого солнечного света, влажности и экстремальных температур.

Как установить монитор на стену?

Используйте настенное крепление, совместимое с VESA (не входит в комплект). Следуйте инструкциям по монтажу и убедитесь, что стена выдерживает вес (около 15 кг).

Какие аксессуары входят в комплект?

Монитор поставляется с кабелем питания, кабелем HDMI, кабелем USB и ИК-пультом. Настольная или настенная подставка не входит в комплект в зависимости от версии.

Как отрегулировать яркость или контрастность?

Используйте кнопки на мониторе или пульте дистанционного управления для доступа к меню OSD. Перейдите в настройки дисплея, чтобы настроить яркость, контрастность и т.д.

Что означает индикатор ACTIVE?

Индикатор ACTIVE указывает на нормальную работу монитора. Если он мигает или не горит, проверьте питание и подключения.

Монитор издает шум (гудит)?

Легкий гул может исходить от внутреннего вентилятора или блока питания. Если шум громкий или ненормальный, отключите устройство и обратитесь в техническую службу.

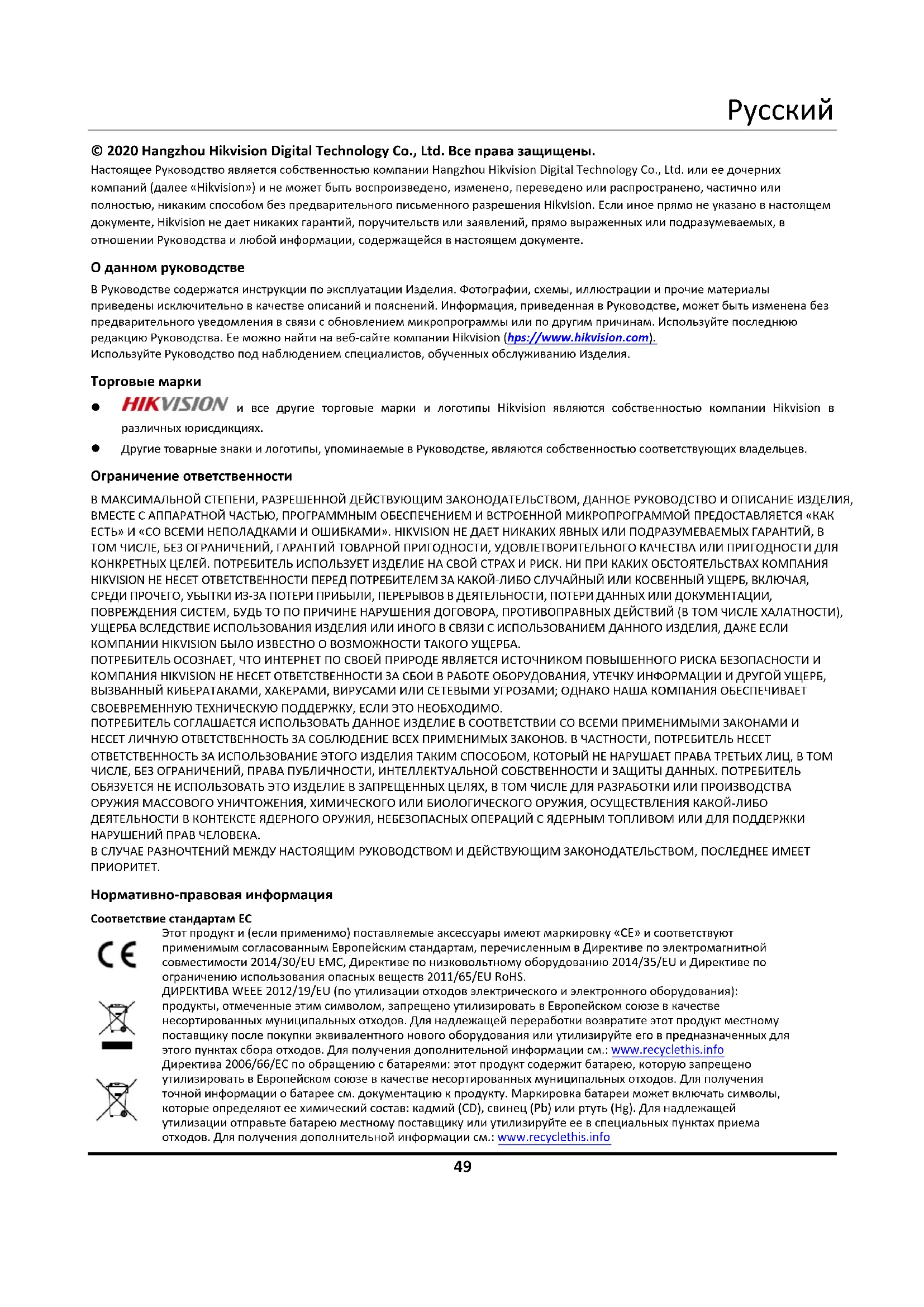

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DS-D42AM2-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

Настоящее Руководство является собственностью компании Hangzhou Hikvision Digital Technology Co., Ltd. или ее дочерних компаний (далее «Hikvision») и не может быть воспроизведено, изменено, переведено или распространено, частично или полностью, никаким способом без предварительного письменного разрешения Hikvision. Если иное прямо не указано в настоящем документе, Hikvision не дает никаких гарантий, поручительств или заявлений, прямо выраженных или подразумеваемых, в отношении Руководства и любой информации, содержащейся в настоящем документе.

О данном руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам. Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision (hps://www.hikvision.com).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

HIKVISION и все другие торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.
● Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ, ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». НИКVISION НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРЬ, ВКЛЮЧАЯ, СРЕДИ ПРОЧЕГО, УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), УЩЕРЬА ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ ИНОГО В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРЬА.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРЬ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО.

ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ИЗДЕЛИЯ ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ПРАВА ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и (если применимо) поставляемые аксессуары имеют маркировку «СЕ» и соответствуют применимым согласованным Европейским стандартам, перечисленным в Директиве по электромагнитной совместимости 2014/30/EU EMC, Директиве по низковольтному оборудованию 2014/35/EU и Директиве по ограничению использования опасных веществ 2011/65/EU RoHS.

ДИРЕКТИВА WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования):

продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве

несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному

поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации см.: www.recyclethis.info

Директива 2006/66/EC по обращению с батареями: этот продукт содержит батарею, которую запрещено

утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения

точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы,

которые определяют ее химический состав: кадмий (CD), свинец (Pb) или ртуть (Hg). Для надлежащей

утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема

отходов. Для получения дополнительной информации см.: www.recyclethis.info

Инструкция по технике безопасности

Перед использованием и установкой устройства вы должны внимательно прочитать инструкции по технике безопасности.

Предупреждения и предостережения:

• Данное устройство не предназначено для использования в тех местах, где могут находиться дети.
• ПРЕДУПРЕЖДЕНИЕ! При установке батареи недопустимого типа существует риск взрыва.
• Установка батареи недопустимого типа может создать угрозу для безопасности (например, в случае некоторых типов литиевых батарей).
• Не бросайте батарею в огонь или горячую печь, не сдавливайте и не разрезайте батарею, поскольку это может привести к взрыву.
• Нахождение батареи в среде с чрезвычайно высокой температурой может привести к взрыву или к утечке горючей жидкости или газа.
• Нахождение батареи в среде с чрезвычайно низким давлением воздуха может привести к взрыву или к утечке горючей жидкости или газа.
• Утилизируйте использованные батареи в соответствии с инструкциями.
• Не ставьте на устройство источники открытого огня, например горящие свечи.
• Следует обеспечить надлежащую вентиляцию устройства. Не закрывайте вентиляционные отверстия посторонними предметами, например газетами, скатертями или шторами. Не ставьте устройство на кровати, диваны, ковры и другие подобные поверхности, поскольку они могут закрыть вентиляционные отверстия.
• Для обеспечения достаточной вентиляции зазор вокруг всех сторон устройства должен быть не менее 5 см.
• Порт USB устройства используется только для подключения мыши, клавиатуры или USB-накопителя.
• Последовательный порт оборудования предназначен только для отладки.
• Данное устройство не предназначено для использования в тех местах, где могут находиться дети.
• Данное оборудование предназначено для использования в серверной аппаратной или в другом помещении с высотой стен не менее 2 м.
• Никогда не ставьте устройство на неустойчивую поверхность. Падение устройства на человека может стать причиной серьезных травм или смерти.

Обзор

Многофункциональная карта второго поколения является дополнительным компонентом контроллера светодиодного дисплея. Она предназначена для выполнения таких функций, как дистанционная настройка экрана, контроль напряжения, измерение температуры и уровня освещенности.

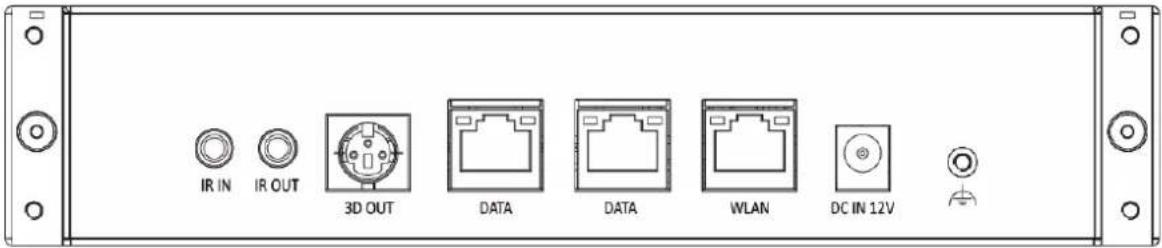

Физический интерфейс

Тип интерфейса конкретной многофункциональной карты зависит от модели изделия. Следующие цифры приведены только для иллюстрации.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

POWER

ACTIVE

Элемент	Описание	Элемент	Описание
12V GND	Интерфейс датчика	RS232	Последовательный интерфейс для удаленной связи
3.3V GND (SCL SDA)	Интерфейс датчика	POWER	Индикатор питания
AI/DI GND	Интерфейс датчика	ACTIVE	Индикатор нормального рабочего состояния
RS485	Последовательный интерфейс для связи	-	-

Элемент	Описание	Элемент	Описание
IR IN	Инфракрасный входной интерфейс. Для подключения требуется удлинительный ИК-кабель	DATA	Интерфейс для соединения с приемной картой
IR OUT	Инфракрасный выходной интерфейс	WLAN	Интерфейс Ethernet
3D OUT	3D-интерфейс	DC IN 12V	Гнездо электропитания
