Typ produktu	Profesionální LED monitor
Značka	Hikvision
Model	DS-D42AM2-N
Velikost obrazovky	42 palců (106,7 cm)
Rozlišení	1920 x 1080 (Full HD)
Jas	350 cd/m²
Kontrastní poměr	4000:1
Pozorovací úhel	178°/178° (horizontální/vertikální)
Video vstupy	VGA, HDMI, DVI
Další konektory	RS232, USB (pro myš/klávesnici/USB klíč), IR IN/OUT, RS485, WLAN, 3D OUT
Napájení	100-240 V AC, 50/60 Hz
Spotřeba energie	≤ 120 W (typická)
Rozměry (bez stojanu)	977,8 x 568,6 x 83,2 mm
Hmotnost (bez stojanu)	Přibližně 15 kg
Hlavní funkce	Dálkové nastavení obrazovky, detekce napětí, teploty a světla (přes integrovanou multifunkční kartu)
Údržba a čištění	Používejte měkký suchý hadřík. Nepoužívejte chemické prostředky.
Bezpečnost	Nevystavujte vlhkosti, ponechte kolem 5 cm prostor pro ventilaci, nepoužívejte na místech přístupných dětem.
Náhradní díly a opravitelnost	Kontaktujte zákaznický servis Hikvision pro díly a opravy.
Obecné informace	Návod je k dispozici v několika jazycích na webu Hikvision.

Často kladené otázky - DS-D42AM2-N Hikvision

Jak připojit monitor DS-D42AM2-N?

Připojte napájecí kabel do DC IN 12V. Použijte kabel HDMI, DVI nebo VGA pro připojení monitoru ke zdroji videa. USB porty jsou určeny pro myš, klávesnici nebo USB klíč.

Jaká rozlišení jsou podporována?

Monitor podporuje rozlišení Full HD 1920x1080 a nižší kompatibilní rozlišení.

Jak čistit obrazovku?

Vypněte monitor a použijte měkký suchý hadřík. Nikdy nepoužívejte chemické prostředky, alkohol nebo rozpouštědla.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je napájecí kabel správně připojen a zdroj videa je zapnutý. Ujistěte se, že monitor je pod napětím (kontrolka POWER svítí). Pokud problém přetrvává, kontaktujte podporu Hikvision.

Mohu tento monitor používat venku?

Ne, monitor je určen pro vnitřní použití. Vyhněte se přímému slunečnímu záření, vlhkosti a extrémním teplotám.

Jak nainstalovat monitor na zeď?

Použijte nástěnný držák kompatibilní s VESA (není součástí dodávky). Postupujte podle montážních pokynů a ujistěte se, že zeď unese váhu (přibližně 15 kg).

Jaké příslušenství je součástí?

Monitor je dodáván s napájecím kabelem, kabelem HDMI, kabelem USB a IR dálkovým ovladačem. Stojan na stůl nebo nástěnný držák není součástí dodávky v závislosti na verzi.

Jak nastavit jas nebo kontrast?

Použijte tlačítka na monitoru nebo dálkovém ovladači pro přístup do nabídky OSD. Procházejte nastavení zobrazení a upravte jas, kontrast atd.

Co znamená kontrolka ACTIVE?

Kontrolka ACTIVE signalizuje, že monitor normálně pracuje. Pokud bliká nebo je zhasnutá, zkontrolujte napájení a připojení.

Monitor vydává hluk (bzučení)?

Mírné bzučení může pocházet z vnitřního ventilátoru nebo napájecího zdroje. Pokud je hluk hlasitý nebo neobvyklý, odpojte zařízení a kontaktujte technickou podporu.

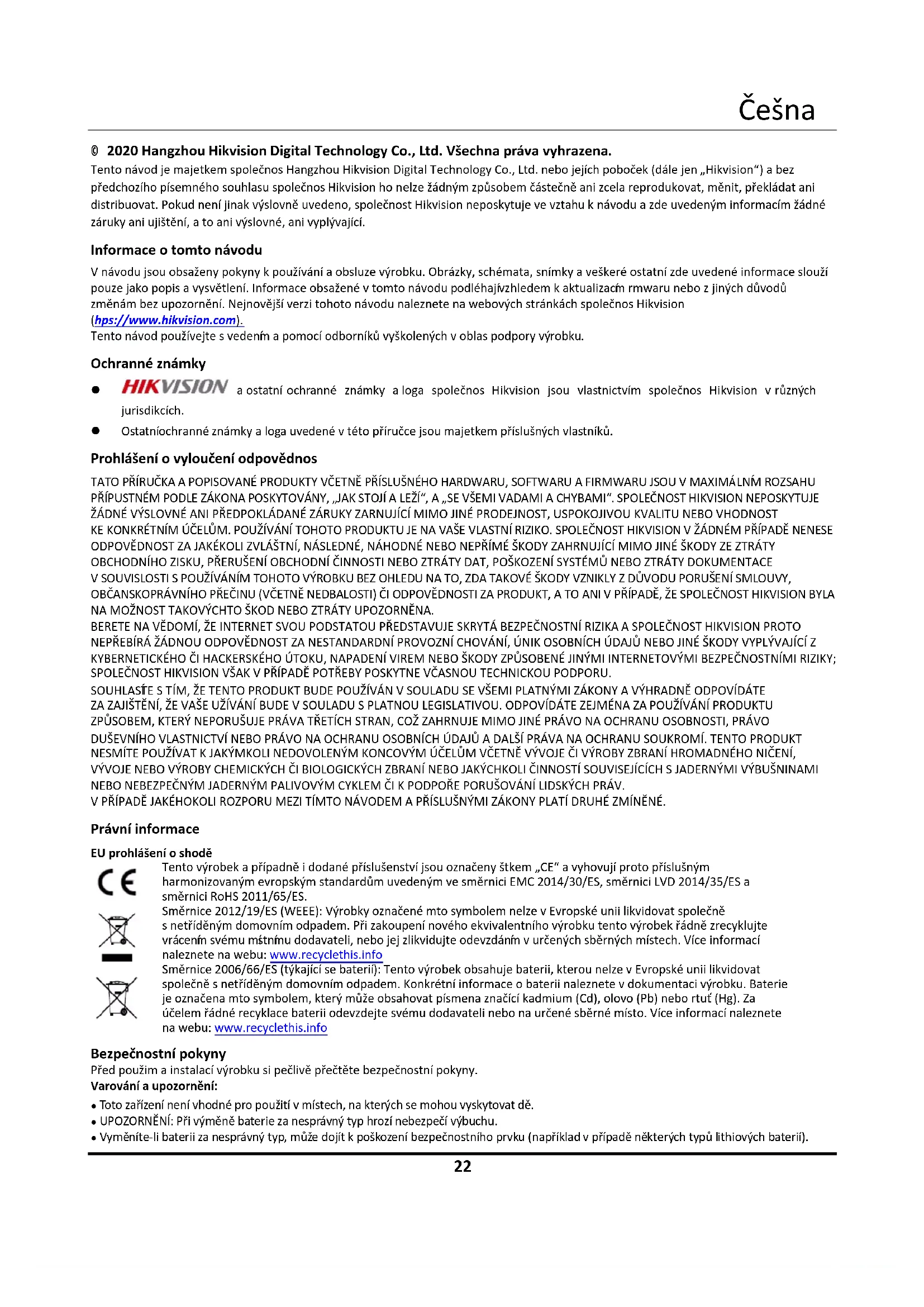

NÁVOD K OBSLUZE DS-D42AM2-N Hikvision

Tento návod je majetkem společnos Hangzhou Hikvision Digital Technology Co., Ltd. nebo jejích poboček (dále jen „Hikvision“) a bez předchozího písemného souhlasu společnos Hikvision ho nelze žádným způsobem částečně ani zcela reprodukovat, měnit, překládat ani distribuovat. Pokud není jinak výslovně uvedeno, společnost Hikvision neposkytuje ve vztahu k návodu a zde uvedeným informacím žádné záruky ani ujištění, a to ani výslovné, ani vyplývající.

Informace o tomto návodu

V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhajívzhledem k aktualizacím rmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi tohoto návodu naleznete na webových stránkách společnos Hikvision

(hps://www.hikvision.com).

Tento návod používejte s vedením a pomocí odborníků vyškolených v oblas podpory výrobku.

Ochranné známky

• HIKVISION a ostatní ochranné známky a loga společnos Hikvision jsou vlastnictvím společnos Hikvision v různých jurisdikcích.
• Ostatníochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.

Prohlášení o vyloučení odpovědnos

TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWAREU A FIRMWARU JSOU V MAXIMÁLNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZARNUJÍCÍ MIMO JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMÉ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO ZTRÁTY DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY UPOZORNĚNA.

BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ, ÚNIK OSOBNÍCH ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY POSKYTNE VČASNOU TECHNICKOU PODPORU.

SOUHLASTÍE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍ PRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ. TENTO PRODUKT NESMÍTE POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOVÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍ LIDSKÝCH PRÁV.

V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.

Právní informace

EU prohlášení o shodě

Tento výrobek a případně i dodané příslušenství jsou označeny štkem „CE“ a vyhovují proto příslušným harmonizovaným evropským standardům uvedeným ve směrnici EMC 2014/30/ES, směrnici LVD 2014/35/ES a směrnici RoHS 2011/65/ES.

Směrnice 2012/19/ES (WEEE): Výrobky označené mto symbolem nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných místech. Více informací naleznete na webu: www.recyclethis.info

Směrnice 2006/66/ES (týkající se baterií): Tento výrobek obsahuje baterii, kterou nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Konkrétní informace o baterii naleznete v dokumentaci výrobku. Baterie je označena mto symbolem, který může obsahovat písmena značící kadmium (Cd), olovo (Pb) nebo rtuť (Hg). Za účelem řádné recyklace baterii odevzdejte svému dodavateli nebo na určené sběrné místo. Více informací naleznete na webu: www.recyclethis.info

Bezpečnostní pokyny

Před použim a instalací výrobku si pečlivě přečtěte bezpečnostní pokyny.

Varování a upozornění:

• Toto zařízení není vhodné pro použití v místech, na kterých se mohou vyskytovat dě.
• UPOZORNĚNÍ: Při výměně baterie za nesprávný typ hrozí nebezpečí výbuchu.

• Vyměníte-li baterii za nesprávný typ, může dojít k poškození bezpečnostního prvku (například v případě některých typů lithiových baterii).

• Baterii nevhazujte do ohně, nevkládejte do horké trouby, mechanicky ji nedríte ani neřezejte. Mohlo by dojít k výbuchu.

• Neponechávejte baterii v prostředí s extrémně vysokou teplotou, protože by mohlo dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
• Nevystavujte baterii extrémně nízkému tlaku vzduchu, protože by mohlo dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
• Použité baterie zlikvidujte podle pokynů.
• Na zařízení se nesmí pokládat zdroje otevřeného ohně jako například hořící svíčky.
• Odvětrávání nesmí být nikdy omezeno zakrym venlačních otvorů předměty, jako jsou noviny, ubrusy, záclony apod. Nikdy nesmídojť k zablokování otvorů m, že je zařízení umístěno na posteli, pohovce, koberci nebo jiném podobném povrchu.
• Ponechejte kolem zařízení vzdálenost minimálně 5 cm, abyste zajisli dostatečné odvětrávání.
• Port USB zařízení se používá pouze k připojení myši, klávesnice nebo ash disku USB.
• Sériový port zařízení se používá pouze k ladění.
• Toto zařízení není vhodné pro použi v místech, na kterých se mohou vyskytovat děti.
• Toto zařízení je vhodné k používání v serverovně nebo v místnos, která má výšku minimálně 2 metry.
• Zařízení nikdy neumistujte na nestabilní místo. Zařízení může spadnout a způsobit vážné zranění nebo smrt.

Přehled

Druhá generace multifunkční karty je příslušenstvím řadiče displeje LED a je určena k funkcím, jako je nastavenívzdálené obrazovky, detekce napě, detekce teploty a snímání světla.

Fyzické konektory

Typy konektorů multifunkčních karet se mohou lišit v závislos na modelu výrobku. Následující obrázky jsou pouze orientační.

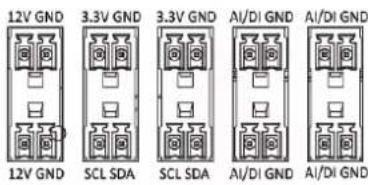

12V GND 3.3V GND 3.3V GND AI/DI GND AI/DI GND 12V GND SCL SDA SCL SDA AI/DI GND AI/DI GND

Název	Popis	Název	Popis
12V GND	Konektor senzoru	RS232	Sériový port pro telekomunikaci na dálku
3.3V GND (SCL SDA)	Konektor senzoru	POWER	Indikátor napájení
AI/DI GND	Konektor senzoru	ACTIVE	Indikátor normálního provozního stavu
RS485	Sériový port pro telekomunikaci	-	-

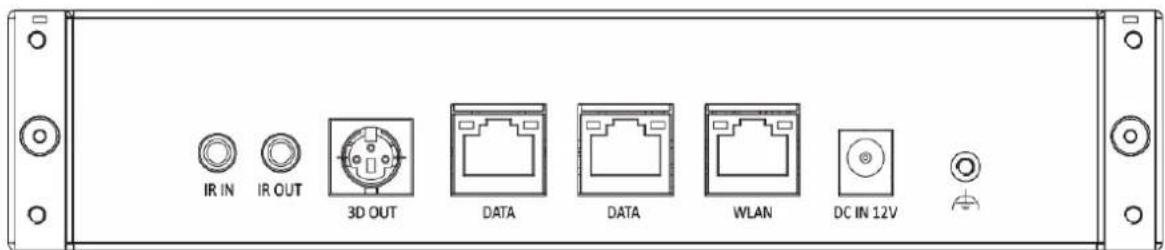

Název	Popis	Název	Popis
IR IN	Konektor infračerveného vstupu k připojení prodlužovacího kabelu IR	DATA	Konektor pro připojení přijímací karty
IR OUT	Konektor infračerveného výstupu	WLAN	Konektor ethernetu
3D OUT	Konektor 3D	DC IN 12V	Napájecí konektor
