Producttype	Professionele LED-monitor
Merk	Hikvision
Model	DS-D42AM2-N
Schermdiagonaal	42 inch (106,7 cm)
Resolutie	1920 x 1080 (Full HD)
Helderheid	350 cd/m²
Contrastverhouding	4000:1
Kijkhoek	178°/178° (horizontaal/verticaal)
Video-ingangen	VGA, HDMI, DVI
Overige aansluitingen	RS232, USB (voor muis/toetsenbord/USB-stick), IR IN/OUT, RS485, WLAN, 3D OUT
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	≤ 120 W (typisch)
Afmetingen (zonder standaard)	977,8 x 568,6 x 83,2 mm
Gewicht (zonder standaard)	Ongeveer 15 kg
Belangrijkste functies	Scherm op afstand aanpassen, spannings-, temperatuur- en lichtdetectie (via ingebouwde multifunctionele kaart)
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan vocht, laat een ruimte van 5 cm rondom vrij voor ventilatie, niet gebruiken op plaatsen die toegankelijk zijn voor kinderen.
Onderdelen en repareerbaarheid	Neem contact op met Hikvision klantenservice voor onderdelen en reparaties.
Algemene informatie	Handleiding beschikbaar in meerdere talen op de Hikvision website.

Veelgestelde vragen - DS-D42AM2-N Hikvision

Hoe sluit ik de monitor DS-D42AM2-N aan?

Sluit de voedingskabel aan op de DC IN 12V-aansluiting. Gebruik een HDMI-, DVI- of VGA-kabel om de monitor op uw videobron aan te sluiten. De USB-poorten zijn bestemd voor muis, toetsenbord of USB-stick.

Welke resoluties worden ondersteund?

De monitor ondersteunt Full HD 1920x1080 resolutie en compatibele lagere resoluties.

Hoe reinig ik het scherm?

Zet de monitor uit en gebruik een zachte, droge doek. Gebruik nooit chemicaliën, alcohol of oplosmiddelen.

Wat te doen als het scherm zwart blijft?

Controleer of de voedingskabel correct is aangesloten en of de videobron is ingeschakeld. Zorg ervoor dat de monitor is ingeschakeld (POWER-lampje brandt). Als het probleem aanhoudt, neem dan contact op met Hikvision ondersteuning.

Kan ik deze monitor buitenshuis gebruiken?

Nee, de monitor is ontworpen voor gebruik binnenshuis. Vermijd directe blootstelling aan zonlicht, vocht en extreme temperaturen.

Hoe installeer ik de monitor aan de muur?

Gebruik een VESA-compatibele muurbeugel (niet meegeleverd). Volg de montage-instructies en zorg ervoor dat de muur het gewicht kan dragen (ongeveer 15 kg).

Welke accessoires zijn inbegrepen?

De monitor wordt geleverd met een voedingskabel, een HDMI-kabel, een USB-kabel en een IR-afstandsbediening. De tafelvoet of muurbeugel is niet inbegrepen, afhankelijk van de versie.

Hoe stel ik de helderheid of het contrast in?

Gebruik de knoppen op de monitor of de afstandsbediening om het OSD-menu te openen. Navigeer door de beeldinstellingen om de helderheid, het contrast, enz. aan te passen.

Wat betekent het ACTIVE-lampje?

Het ACTIVE-lampje geeft aan dat de monitor normaal werkt. Als het knippert of uit is, controleer dan de voeding en aansluitingen.

De monitor maakt geluid (gezoem)?

Een licht gezoem kan afkomstig zijn van de interne ventilator of de voeding. Als het geluid luid of abnormaal is, haal dan de stekker uit het stopcontact en neem contact op met de technische dienst.

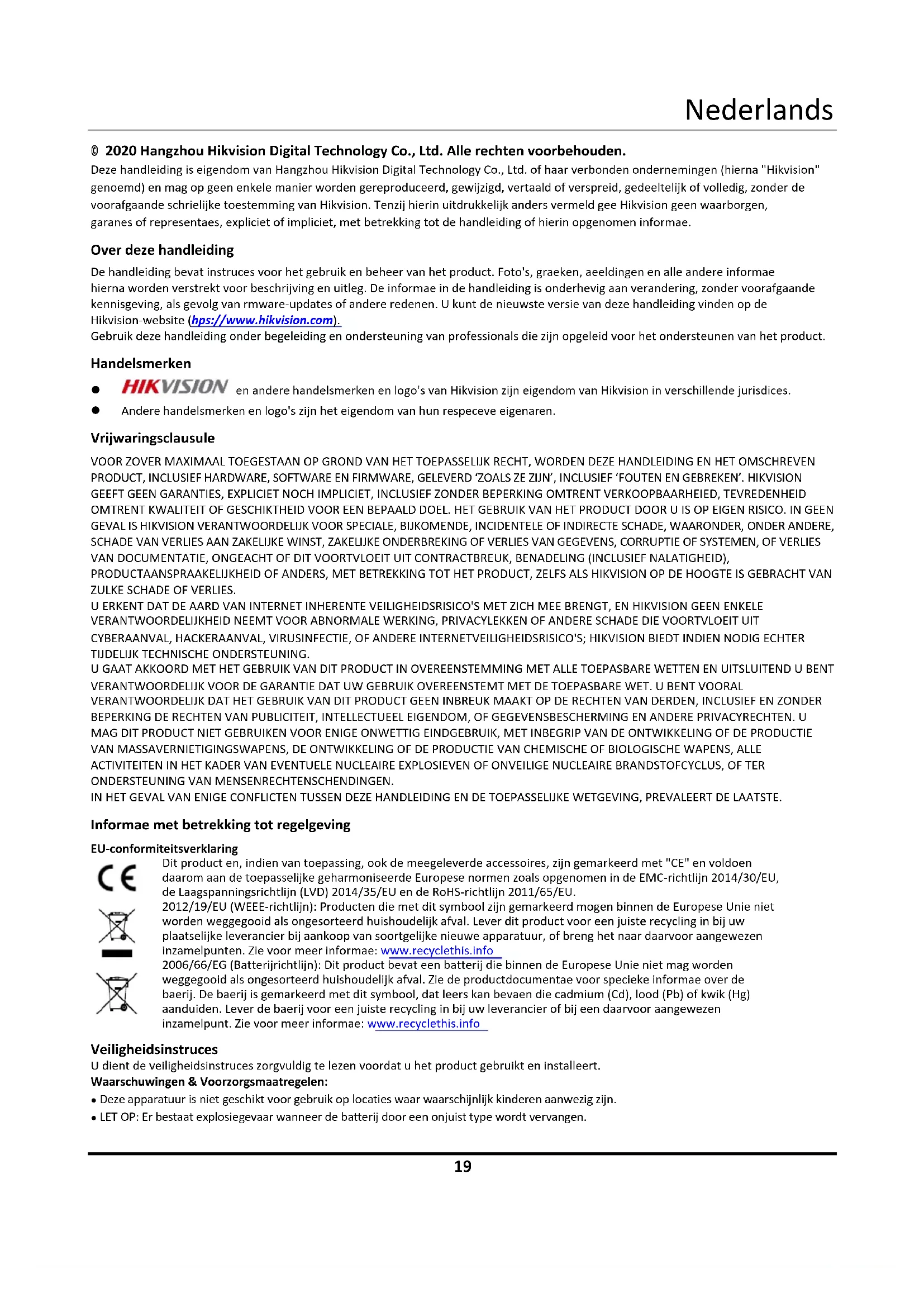

GEBRUIKSAANWIJZING DS-D42AM2-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Alle rechten voorbehouden.

Deze handleiding is eigendom van Hangzhou Hikvision Digital Technology Co., Ltd. of haar verbonden ondernemingen (hierna "Hikvision" genoemd) en mag op geen enkele manier worden gereproduceerd, gewijzigd, vertaald of verspreid, gedeeltelijk of volledig, zonder de voorafgaande schrielijke toestemming van Hikvision. Tenzij hierin uitdrukkelijk anders vermeld gee Hikvision geen waarborgen, garanes of representaes, expliciet of impliciet, met betrekking tot de handleiding of hierin opgenomen informae.

Over deze handleiding

De handleiding bevat instruces voor het gebruik en beheer van het product. Foto's, graeken, aeeldingen en alle andere informae hierna worden verstrekt voor beschrijving en uitleg. De informae in de handleiding is onderhevig aan verandering, zonder voorafgaande kennisgeving, als gevolg van rmware-updates of andere redenen. U kunt de nieuwste versie van deze handleiding vinden op de Hikvision-website (hps://www.hikvision.com).

Gebruik deze handleiding onder begeleiding en ondersteuning van professionals die zijn opgeleid voor het ondersteunen van het product.

Handelsmerken

• HIKVISION en andere handelsmerken en logo's van Hikvision zijn eigendom van Hikvision in verschillende jurisdices.
• Andere handelsmerken en logo's zijn het eigendom van hun respeceve eigenaren.

Vrijwaringsclausule

VOOR ZOVER MAXIMAAL TOEGESTAAN OP GROND VAN HET TOEPASSELIJK RECHT, WORDEN DEZE HANDLEIDING EN HET OMSCHREVEN PRODUCT, INCLUSIEF HARDWARE, SOFTWARE EN FIRMWARE, GELEVERD 'ZOALS ZE ZIJN', INCLUSIEF 'FOUTEN EN GEBREKEN'. HIKVISION GEEFT GEEN GARANTIES, EXPLICIET NOCH IMPLICIET, INCLUSIEF ZONDER BEPERKING OMTRENT VERKOOPBAARHEIED, TEVREDENHEID OMTRENT KWALITEIT OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. HET GEBRUIK VAN HET PRODUCT DOOR U IS OP EIGEN RISICO. IN GEEN GEVAL IS HIKVISION VERANTWOORDELIJK VOOR SPECIALE, BIJKOMENDE, INCIDENTELE OF INDIRECTE SCHADE, WAARONDER, ONDER ANDERE, SCHADE VAN VERLIES AAN ZAKELIJKE WINST, ZAKELIJKE ONDERBREKING OF VERLIES VAN GEGEVENS, CORRUPTIE OF SYSTEMEN, OF VERLIES VAN DOCUMENTATIE, ONGEACHT OF DIT VOORTVLOEIT UIT CONTRACTBREUK, BENADELING (INCLUSIEF NALATIGHEID), PRODUCTAANSPRAAKELIJKHEID OF ANDERS, MET BETREKKING TOT HET PRODUCT, ZELFS ALS HIKVISION OP DE HOOGTE IS GEBRACHT VAN ZULKE SCHADE OF VERLIES.

U ERKENT DAT DE AARD VAN INTERNET INHERENTE VEILIGHEIDSRISICO'S MET ZICH MEE BRENGT, EN HIKVISION GEEN ENKELE VERANTWOORDELIJKHEID NEEMT VOOR ABNORMALE WERKING, PRIVACYLEKKEN OF ANDERE SCHADE DIE VOORTVLOEIT UIT CYBERAANVAL, HACKERAANVAL, VIRUSINFECTIE, OF ANDERE INTERNETVEILIGHEIDSRISICO'S; HIKVISION BIEDT INDIEN NODIG ECHTER TIJDELIJK TECHNISCHE ONDERSTEUNING.

U GAAT AKKOORD MET HET GEBRUIK VAN DIT PRODUCT IN OVEREENSTEMMING MET ALLE TOEPASBARE WETTEN EN UITSLUITEND U BENT VERANTWOORDELIJK VOOR DE GARANTIE DAT UW GEBRUIK OVEREENSTEMT MET DE TOEPASBARE WET. U BENT VOORAL VERANTWOORDELIJK DAT HET GEBRUIK VAN DIT PRODUCT GEEN INBREUK MAAKT OP DE RECHTEN VAN DERDEN, INCLUSIEF EN ZONDER BEPERKING DE RECHTEN VAN PUBLICITEIT, INTELLECTUEEL EIGENDOM, OF GEGEVENSBESCHERMING EN ANDERE PRIVACYRECHTEN. U MAG DIT PRODUCT NIET GEBRUIKEN VOOR ENIGE ONWETTIG EINDGEBRUIK, MET INBEGRIP VAN DE ONTWIKKELING OF DE PRODUCTIE VAN MASSAVERNIETIGINGSWAPENS, DE ONTWIKKELING OF DE PRODUCTIE VAN CHEMISCHE OF BIOLOGISCHE WAPENS, ALLE ACTIVITEITEN IN HET KADER VAN EVENTUELE NUCLEAIRE EXPLOSIEVEN OF ONVEILIGE NUCLEAIRE BRANDSTOFCYCLUS, OF TER ONDERSTEUNING VAN MENSENRECHTENSCHENDINGEN.

IN HET GEVAL VAN ENIGE CONFLICTEN TUSSEN DEZE HANDLEIDING EN DE TOEPASSELIJKE WETGEVING, PREVALEERT DE LAATSTE.

Informae met betrekking tot regelgeving

EU-conformiteitsverklaring

Dit product en, indien van toepassing, ook de meegeleverde accessoires, zijn gemarkeerd met "CE" en voldoen daarom aan de toepasselijke geharmoniseerde Europese normen zoals opgenomen in de EMC-richtlijn 2014/30/EU, de Laagspanningsrichtlijn (LVD) 2014/35/EU en de RoHS-richtlijn 2011/65/EU.

2012/19/EU (WEEE-richtlijn): Producten die met dit symbool zijn gemarkeerd mogen binnen de Europese Unie niet worden weggegooid als ongesorteerd huishoudelijk afval. Lever dit product voor een juiste recycling in bij uw plaatselijke leverancier bij aankoop van soortgelijke nieuwe apparatuur, of breng het naar daarvoor aangewezen inzamelpunten. Zie voor meer informae: www.recyclethis.info

2006/66/EG (Batterijrichtlijn): Dit product bevat een batterij die binnen de Europese Unie niet mag worden weggegooid als ongesorteerd huishoudelijk afval. Zie de productdocumentae voor specieke informae over de baerij. De baerij is gemarkeerd met dit symbool, dat leers kan bevaen die cadmium (Cd), lood (Pb) of kwik (Hg) aanduiden. Lever de baerij voor een juiste recycling in bij uw leverancier of bij een daarvoor aangewezen inzamelpunt. Zie voor meer informae: www.recyclethis.info

Veiligheidsinstruces

U dient de veiligheidsinstruces zorgvuldig te lezen voordat u het product gebruikt en installeert.

Waarschuwingen & Voorzorgsmaatregelen:

• Deze apparatuur is niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn.

• LET OP: Er bestaat explosiegevaar wanneer de batterij door een onjuist type wordt vervangen.

• Onjuiste vervanging van de batterij door een onjuist type kan een beveiliging omzeilen (bijvoorbeeld in het geval van sommige typen lithiumbaerijen).

• Gooi de baerij niet in vuur of een hete oven en plet of snij de batterij niet op mechanische wijze, want dat kan een explosie veroorzaken.
• Laat de batterij niet in een omgeving met een extreem hoge temperatuur liggen, want dat kan een explosie of het lekken van brandbare vloeistof of gas tot gevolg hebben.
• Stel de batterij niet bloot aan extreem lage luchtdruk, want dat kan een explosie of het lekken van brandbare vloeistof of gas tot gevolg hebben.
• Verwijder gebruikte baerijen volgens de instruces.
• Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• De venlae mag niet worden belemmerd door afdekken van de venlaeopeningen met voorwerpen zoals kranten, tafelkleden, gordijnen, enz. De venlaeopeningen mogen nooit worden geblokkeerd door de apparatuur op een bed, bank, tapijt of een ander soortgelijk oppervlak te plaatsen.
• Houd een minimale afstand van 5 cm rond de apparatuur aan voor voldoende venlae.
• De USB-poort van het apparaat wordt alleen gebruikt voor het aansluiten van een muis, een toetsenbord of een USB-sck.
• De seriële poort van de apparatuur wordt alleen gebruikt voor foutopsporing.
• Deze apparatuur is niet geschikt voor gebruik op locaties waar waarschijnlijk kinderen aanwezig zijn.
• Deze apparatuur is geschikt voor gebruik in serverruimtes of ruimtes met een hoogte van minimaal 2 m.
• Plaats de apparatuur nooit op een onstabiele plaats. De apparatuur kan dan vallen, wat ernsg letsel of de dood tot gevolg kan hebben.

Overzicht

Als accessoire van de led-displaycontroller is deze tweede versie van de mulfunconele kaart ontworpen om funces, zoals schermaanpassing op afstand, spanningsdetece, temperatuurdetece en lichtdetece, te implementeren.

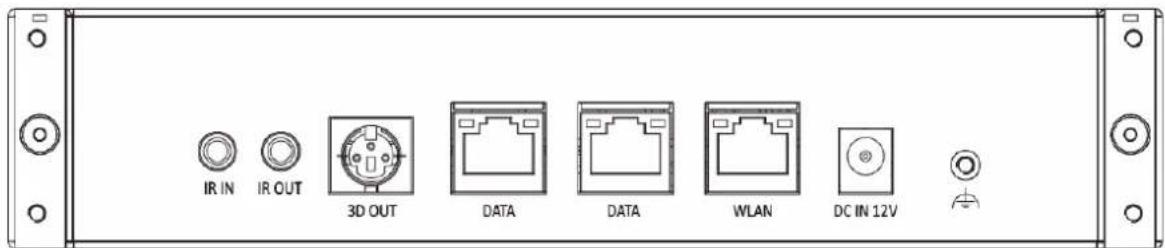

Fysieke interface

De interfacetypes van de mulfunconele kaarten kunnen per productmodel verschillen. De volgende aeeldingen dienen slechts ter illustrae.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

RX TX GND

O

POWER

ACTIVE

Naam	Omschrijving	Naam	Omschrijving
12V GND	Sensorinterface	RS232	Seriële interface voor telecommunicae op afstand
3.3V GND (SCL SDA)	Sensorinterface	POWER	Aan/uit-indicator
AI/DI GND	Sensorinterface	ACTIVE	Indicator voor normale werkstatus
RS485	Seriële interface voor telecommunicae	-	-

Naam	Omschrijving	Naam	Omschrijving
IR IN	Infrarood ingangsinterface; moet worden aangesloten met een IR-verlengkabel	DATA	Interface voor verbinding met de ontvangende kaart
IR OUT	Infrarood uitgangsinterface	WLAN	Ethernet-interface
3D OUT	3D-interface	DC IN 12V	Voedingsinterface
