Termék típusa	Professzionális LED monitor
Márka	Hikvision
Modell	DS-D42AM2-N
Képernyő mérete	42 hüvelyk (106,7 cm)
Felbontás	1920 x 1080 (Full HD)
Fényerő	350 cd/m²
Kontrasztarány	4000:1
Látószög	178°/178° (vízszintes/függőleges)
Video bemenetek	VGA, HDMI, DVI
Egyéb csatlakozók	RS232, USB (egér/billentyűzet/USB-kulcs számára), IR IN/OUT, RS485, WLAN, 3D OUT
Tápfeszültség	100-240 V AC, 50/60 Hz
Energiafogyasztás	≤ 120 W (tipikus)
Méretek (állvány nélkül)	977,8 x 568,6 x 83,2 mm
Súly (állvány nélkül)	Körülbelül 15 kg
Fő funkciók	Távoli képernyőbeállítás, feszültség-, hőmérséklet- és fényérzékelés (beépített multifunkciós kártyán keresztül)
Karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne használjon vegyszereket.
Biztonság	Ne tegye ki nedvességnek, hagyjon 5 cm-es helyet körülötte a szellőzéshez, ne használja gyermekek által hozzáférhető helyeken.
Alkatrészek és javíthatóság	A Hikvision ügyfélszolgálatától kérjen alkatrészeket és javítást.
Általános információk	Használati utasítás több nyelven elérhető a Hikvision weboldalán.

Gyakran ismételt kérdések - DS-D42AM2-N Hikvision

Hogyan csatlakoztassam a DS-D42AM2-N monitort?

Csatlakoztassa a tápkábelt a DC IN 12V csatlakozóhoz. Használjon HDMI, DVI vagy VGA kábelt a monitor és a videóforrás összekötéséhez. Az USB portok az egér, a billentyűzet vagy egy USB-kulcs számára vannak fenntartva.

Mely felbontások támogatottak?

A monitor támogatja a Full HD 1920x1080 és az alacsonyabb kompatibilis felbontásokat.

Hogyan tisztítsam a képernyőt?

Kapcsolja ki a monitort, és használjon puha, száraz ruhát. Soha ne használjon vegyszereket, alkoholt vagy oldószereket.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és hogy a videóforrás be van-e kapcsolva. Győződjön meg arról, hogy a monitor áram alatt van (POWER jelzőfény világít). Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Hikvision támogatással.

Használhatom ezt a monitort kültéren?

Nem, a monitor beltéri használatra készült. Kerülje a közvetlen napfényt, nedvességet és szélsőséges hőmérsékleteket.

Hogyan szereljem fel a monitort a falra?

Használjon VESA-kompatibilis fali tartót (nem tartozék). Kövesse a szerelési utasításokat, és győződjön meg arról, hogy a fal elbírja a súlyt (kb. 15 kg).

Milyen tartozékok járnak hozzá?

A monitorhoz tápkábel, HDMI-kábel, USB-kábel és IR távirányító jár. Az asztali vagy fali tartó a verziótól függően nem tartozék.

Hogyan állítsam be a fényerőt vagy a kontrasztot?

Használja a monitoron vagy a távirányítón található gombokat az OSD menü eléréséhez. Navigáljon a kijelző beállításai között a fényerő, kontraszt stb. módosításához.

Mit jelent az ACTIVE jelzőfény?

Az ACTIVE jelzőfény azt jelzi, hogy a monitor normálisan működik. Ha villog vagy ki van kapcsolva, ellenőrizze a tápellátást és a csatlakozásokat.

A monitor zajt (zúgást) ad?

Enyhe zúgás származhat a belső ventilátorból vagy a tápegységből. Ha a zaj erős vagy szokatlan, húzza ki a készüléket, és lépjen kapcsolatba a technikai szolgálattal.

HASZNÁLATI ÚTMUTATÓ DS-D42AM2-N Hikvision

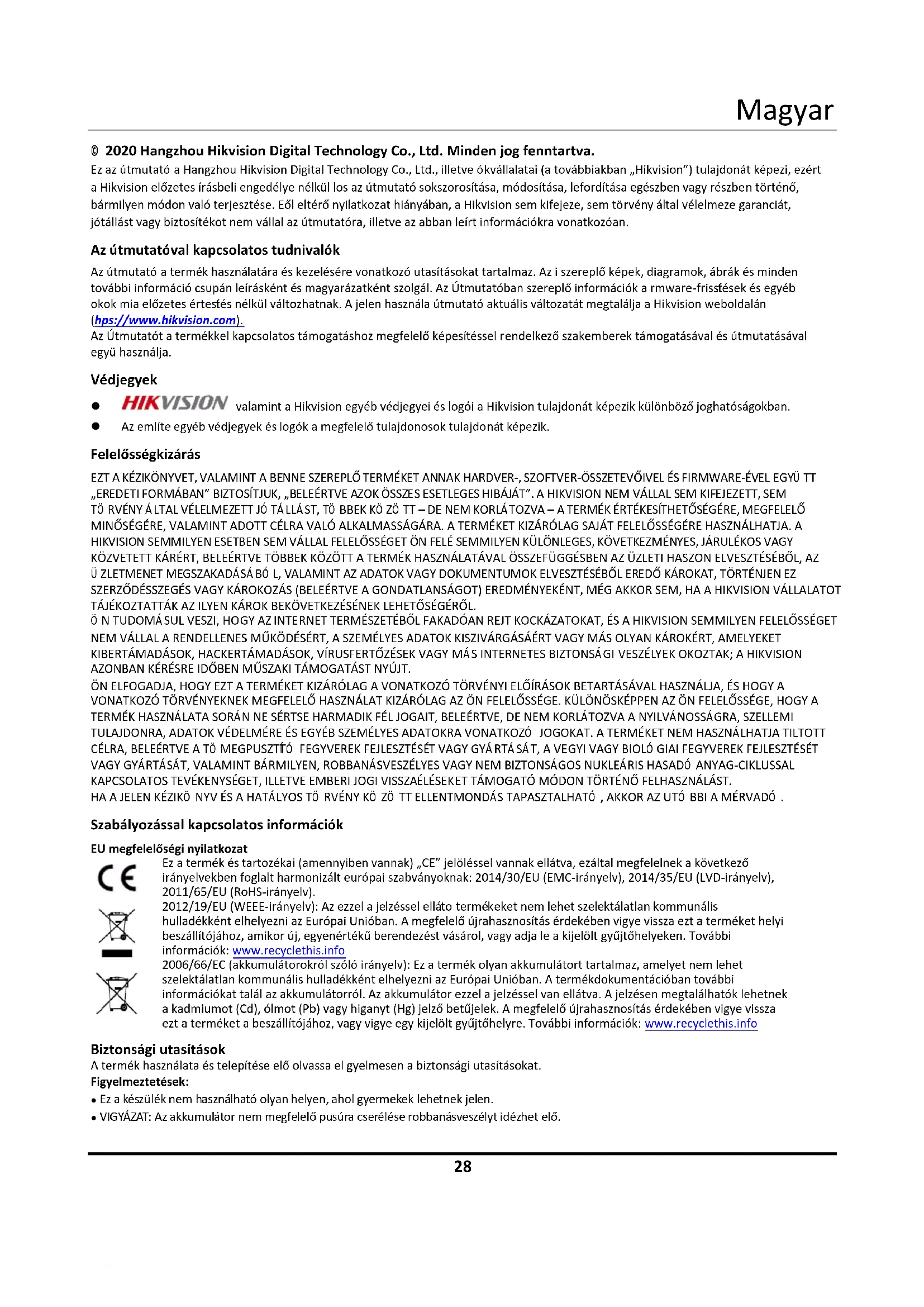

Ez az útmutató a Hangzhou Hikvision Digital Technology Co., Ltd., illetve ókvállalatai (a továbbiakban „Hikvision”) tulajdonát képezi, ezért a Hikvision előzetes írásbeli engedélye nélkül los az útmutató sokszorosítása, módosítása, lefordítása egészben vagy részben történő, bármilyen módon való terjesztése. Eől eltérő nyilatkozat hiányában, a Hikvision sem kifejeze, sem törvény által vélelmeze garanciát, jótállást vagy biztosítékot nem vállal az útmutatóra, illetve az abban leírt információkra vonatkozóan.

Az útmutatóval kapcsolatos tudnivalók

Az útmutató a termék használatára és kezelésére vonatkozó utasításokat tartalmaz. Az i szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. Az Útmutatóban szereplő információk a rmware-frisstések és egyéb okok mia előzetes értesfés nélkül változhatnak. A jelen használa útmutató aktuális változatát megtalálja a Hikvision weboldalán (hps://www.hikvision.com).

Az Útmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együ használja.

Védjegyek

• HIKVISION valamint a Hikvision egyéb védjegyei és logói a Hikvision tulajdonát képezik különböző joghatóságokban.
• Az említe egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik.

Felelősségkizárás

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLŐ TERMÉKET ANNAK HARDVER-, SZOFTVER-ÖSSZETEVŐIVEL ÉS FIRMWARE-ÉVEL EGYÜ TT „EREDETI FORMÁBAN” BIZTOSÍTJUK, „BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKVISION NEM VÁLLAL SEM KIFEJEZETT, SEM TŐ RVÉNY ÁLTAL VÉLELMEZETT JÓ TÁLLÁST, TŐ BBEK KÖ ZÖ TT – DE NEM KORLÁTOZVA – A TERMÉK ÉRTÉKESÍTHETŐSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKVISION SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET ÖN FELÉ SEMMILYEN KÜLÖNLEGES, KÖVETKEZMÉNYES, JÁRULÉKOS VAGY KÖZVETETT KÁRÉRT, BELEÉRTVE TÖBBEK KÖZÖTT A TERMÉK HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBÖL, AZ Ü ZLETMANET MEGSZAKADÁSÁ BÓ L, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBÖL EREDŐ KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁGOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKVISION VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRŐL.

Ö N TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBÓL FAKADÓAN REJT KOCKÁZATOKAT, ÉS A HIKVISION SEMMILYEN FELELŐSSÉGET NEM VÁLLAL A RENDELLENES MÚKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTŐZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HIKVISION AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚJT.

ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELŐÍRÁSOK BETARTÁSÁVAL HASZNÁLJA, ÉS HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE ÉS EGYÉB SZEMÉLYES ADATOKRA VONATKOZÓ JOGOKAT. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TŐ MEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁ RTÁ SÁT, A VEGYI VAGY BIOLÓ GIAI FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓ ANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓDON TÖRTÉNŐ FELHASZNÁLÁST. HA A JELEN KÉZIKŐ NYV ÉS A HATÁLYOS TŐ RVÉNY KÖ ZÖ TT ELLENTMONDÁS TAPASZTALHATÓ , AKKOR AZ UTÓ BBI A MÉRVADÓ .

Szabályozással kapcsolatos információk

EU megfelelőségi nyilatkozat

Ez a termék és tartozékai (amennyiben vannak) „CE” jelöléssel vannak ellátva, ezáltal megfelelnek a következő irányelvekben foglalt harmonizált európai szabványoknak: 2014/30/EU (EMC-irányelv), 2014/35/EU (LVD-irányelv), 2011/65/EU (RoHS-irányelv).

2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel elláto termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszállítójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információk: www.recyclethis.info

2006/66/EC (akkumulátorokról szóló irányelv): Ez a termék olyan akkumulátort tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az akkumulátorról. Az akkumulátor ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyűjtőhelyre. További információk: www.recyclethis.info

Biztonsági utasítások

A termék használata és telepítése elő olvassa el gyelmesen a biztonsági utasításokat.

Figyelmeztetések:

• Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.

• VIGYÁZAT: Az akkumulátor nem megfelelő pusúra cserélése robbanásveszélyt idézhet elő.

• Az akkumulátor nem megfelelő pussal történő helyeesítése hatástalanná tehet egy biztonsági berendezést (például bizonyos pusú líumion-akkumulátorok esetében).

• Tilos az akkumulátort tűzbe vagy forró sütőbe tenni, illetve az akkumulátort összezúzni vagy felvágni, mert ez robbanást okozhat.
• Tilos az akkumulátort rendkívül magas környeze hőmérsékletnek kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását idézhe elő.
• Tilos az akkumulátort rendkvül alacsony légnyomásnak kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását okozhatja.
• A használt akkumulátorok hulladékkezelésekor kövesse az utasításokat.
• Tilos a készüléken nyílt lángforrást, pl. gyertyát elhelyezni.
• A készülék szellőzőnyílásait nem szabad pl. újság, függöny vagy terítő ráhelyezésével eltakarni. A készüléket soha nem szabad ágyra, kanapéra, szönyegre vagy hasonló felületre helyezni, mert ezzel eltakarja annak szellőzőnyílásait.
• A megfelelő szellőzés érdekében hagyjon legalább 5 cm távolságot a készülék körül.
• A készüléken található USB-port kizárólag egér, billentyűzet, vagy USB flash meghajtó csatlakoztatására szolgál.
• A készülék soros portja kizárólag hibakeresésre szolgál.
• Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.
• Ez a berendezés szerverszobákban vagy legalább 2 méter belmagasságú helyiségekben használható.
• Soha ne helyezze a berendezést instabil helyre. A berendezés leeshet, ami súlyos vagy akár halálos sérülést okozhat.

Áekintés

Ezt a második generációs többfunkciós kártyát a A LED-es képernyővezérlő kiegészítőjeként olyan funkciók végrehajtására tervezték, mint a képernyő távoli beállítása, a feszültség érzékelése, hőmérséklet-érzékelés és fényérzékelés.

Fizikai csatlakozók

A többfunkciós kártyák interfész pusai termékmodelltől függően eltérőek lehetnek. Az alábbi ábrák csupán szemléltetési célokat szolgálnak.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

RX TX GND

O

POWER

ACTIVE

Név	Leírás	Név	Leírás
12V GND	Érzékelő interfész	RS232	Soros interfész távoli távközlési adatátvitelhez
3.3V GND (SCL SDA)	Érzékelő interfész	POWER	Bekapcsolást jelző fény
AI/DI GND	Érzékelő interfész	ACTIVE	Normál működési állapot jelzőfénye
RS485	Soros interfész távközlési adatátvitelhez	-	-

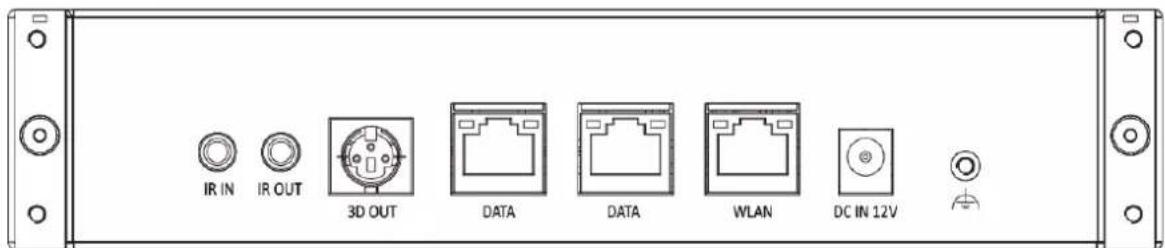

Név	Leírás	Név	Leírás
IR IN	Infravörös bemene interfész IR-hosszabbítóval történő csatlakoztatáshoz	DATA	Interfész a jelfogadó kártya csatlakoztatásához
IR OUT	Infravörös kimene interfész	WLAN	Ethernet interfész
3D OUT	3D interfész	DC IN 12V	Tápcsatlakozó
