Ürün Türü	Profesyonel LED Monitör
Marka	Hikvision
Model	DS-D42AM2-N
Ekran Boyutu	42 inç (106,7 cm)
Çözünürlük	1920 x 1080 (Full HD)
Parlaklık	350 cd/m²
Kontrast Oranı	4000:1
Görüş Açısı	178°/178° (yatay/dikey)
Video Girişleri	VGA, HDMI, DVI
Diğer Bağlantılar	RS232, USB (fare/klavye/USB bellek için), IR GİRİŞ/ÇIKIŞ, RS485, WLAN, 3D ÇIKIŞ
Güç Kaynağı	100-240 V AC, 50/60 Hz
Güç Tüketimi	≤ 120 W (tipik)
Boyutlar (standsız)	977,8 x 568,6 x 83,2 mm
Ağırlık (standsız)	Yaklaşık 15 kg
Ana Fonksiyonlar	Uzaktan ekran ayarı, voltaj, sıcaklık ve ışık algılama (dahili çok fonksiyonlu kart aracılığıyla)
Bakım ve Temizlik	Yumuşak ve kuru bir bez kullanın. Kimyasal ürünler kullanmayın.
Güvenlik	Neme maruz bırakmayın, havalandırma için çevresinde 5 cm boşluk bırakın, çocukların erişebileceği yerlerde kullanmayın.
Yedek Parçalar ve Onarılabilirlik	Parçalar ve onarımlar için Hikvision müşteri hizmetleri ile iletişime geçin.
Genel Bilgiler	Kılavuz, Hikvision web sitesinde birden fazla dilde mevcuttur.

Sık sorulan sorular - DS-D42AM2-N Hikvision

DS-D42AM2-N monitörü nasıl bağlanır?

Güç kablosunu DC IN 12V sokete takın. Monitörü video kaynağınıza bağlamak için HDMI, DVI veya VGA kablosu kullanın. USB portları fare, klavye veya USB bellek içindir.

Desteklenen çözünürlükler nelerdir?

Monitör Full HD 1920x1080 çözünürlüğünü ve uyumlu daha düşük çözünürlükleri destekler.

Ekran nasıl temizlenir?

Monitörü kapatın ve yumuşak, kuru bir bez kullanın. Asla kimyasal ürünler, alkol veya solvent kullanmayın.

Ekran siyah kalırsa ne yapmalıyım?

Güç kablosunun doğru takıldığından ve video kaynağının açık olduğundan emin olun. Monitörün açık olduğundan (POWER ışığı yanıyor) emin olun. Sorun devam ederse, Hikvision desteği ile iletişime geçin.

Bu monitörü dışarıda kullanabilir miyim?

Hayır, monitör iç mekan kullanımı için tasarlanmıştır. Doğrudan güneş ışığına, neme ve aşırı sıcaklıklara maruz bırakmaktan kaçının.

Monitör duvara nasıl monte edilir?

VESA uyumlu bir duvar braketi kullanın (dahil değildir). Montaj talimatlarını izleyin ve duvarın ağırlığı (yaklaşık 15 kg) taşıyabildiğinden emin olun.

Hangi aksesuarlar dahildir?

Monitör, bir güç kablosu, bir HDMI kablosu, bir USB kablosu ve bir IR uzaktan kumanda ile birlikte gelir. Masa veya duvar braketi sürüme bağlı olarak dahil değildir.

Parlaklık veya kontrast nasıl ayarlanır?

Monitör üzerindeki düğmeleri veya uzaktan kumandayı kullanarak OSD menüsüne erişin. Parlaklık, kontrast vb. ayarlamak için ekran ayarları arasında gezinin.

ACTIVE ışığı ne anlama geliyor?

ACTIVE ışığı monitörün normal şekilde çalıştığını gösterir. Yanıp sönüyor veya sönükse, güç kaynağını ve bağlantıları kontrol edin.

Monitör ses çıkarıyor (uğultu)?

Hafif bir uğultu iç fan veya güç kaynağından gelebilir. Ses yüksek veya anormal ise, cihazı fişten çekin ve teknik servisle iletişime geçin.

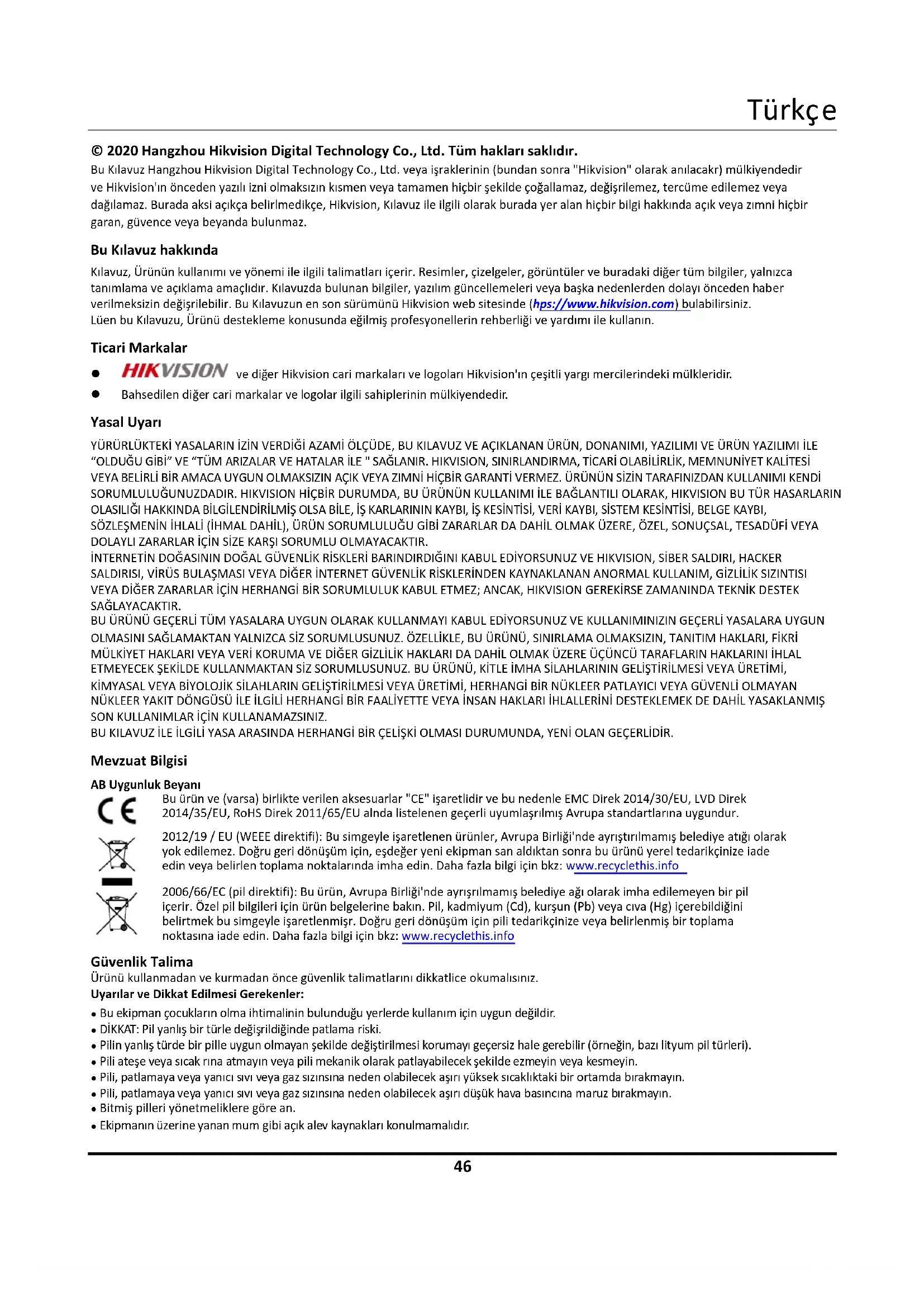

KULLANIM KILAVUZU DS-D42AM2-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Tüm hakları saklıdır.

Bu Kılavuz Hangzhou Hikvision Digital Technology Co., Ltd. veya işraklerinin (bundan sonra "Hikvision" olarak anılacakr) mülkiyendedir ve Hikvision'ın önceden yazılı izni olmaksızın kısmen veya tamamen hiçbir şekilde çoğallamaz, değişrilemez, tercüme edilemez veya dağılamaz. Burada aksi açıkça belirlmedikçe, Hikvision, Kılavuz ile ilgili olarak burada yer alan hiçbir bilgi hakkında açık veya zımni hiçbir garan, güvence veya beyanda bulunmaz.

Bu Kılavuz hakkında

Kılavuz, Ürünün kullanımı ve yönemi ile ilgili talimatları içerir. Resimler, çizelgeler, görüntüler ve buradaki diğer tüm bilgiler, yalnızca tanımlama ve açıklama amaçlıdır. Kılavuzda bulunan bilgiler, yazılım güncellemeleri veya başka nedenlerden dolayı önceden haber verilmeksizin değişrilebilir. Bu Kılavuzun en son sürümünü Hikvision web sitesinde (hps://www.hikvision.com) bulabilirsiniz. Lüen bu Kılavuzu, Ürünü destekleme konusunda eğilmiş profesyonellerin rehberliği ve yardımı ile kullanın.

Ticari Markalar

• HIKVISION ve diğer Hikvision cari markaları ve logoları Hikvision'ın çeşitli yargı mercilerindeki mülkleridir.
  ● Bahsedilen diğer cari markalar ve logolar ilgili sahiplerinin mülkiyendedir.

Yasal Uyarı

YÜRÜRLÜKTEKİ YASALARIN İZİN VERDİĞİ AZAMİ ÖLÇÜDE, BU KILAVUZ VE AÇIKLANAN ÜRÜN, DONANIMI, YAZILIMI VE ÜRÜN YAZILIMI İLE "OLDUĞU GİBİ" VE "TÜM ARIZALAR VE HATALAR İLE " SAĞLANIR. HIKVISION, SINIRLANDIRMA, TİCARİ OLABİLİRLİK, MEMNUNİYET KALİTESİ VEYA BELİRLİ BİR AMACA UYGUN OLMAKSIZIN AÇIK VEYA ZIMNİ HIÇBİR GARANTI VERMEZ. ÜRÜNÜN SİZİN TARAFINIZDAN KULLANIMI KENDİ SORUMLULUĞUNUZDADIR. HIKVISION HIÇBİR DURUMDA, BU ÜRÜNÜN KULLANIMI İLE BAĞLANTILI OLARAK, HIKVISION BU TÜR HASARLARIN OLASILIĞI HAKKINDA BİLGİLENDİRİLMİŞ OLSA BİLE, İŞ KARLARININ KAYBI, İŞ KESİNTİSİ, VERİ KAYBI, SİSTEM KESİNTİSİ, BELGE KAYBI, SÖZLEŞMENİN İHLALİ (İHMAL DAHİL), ÜRÜN SORUMLULUĞU GİBİ ZARARLAR DA DAHİL OLMAK ÜZERE, ÖZEL, SONUÇSAL, TESADÜFİ VEYA DOLAYLI ZARARLAR İÇİN SİZE KARŞI SORUMLU OLMAYACAKTIR.

İNTERNETİN DOĞASININ DOĞAL GÜVENLİK RİSKLERİ BARINDIRDIĞINI KABUL EDİYORSUNUZ VE HIKVISION, SİBER SALDIRI, HACKER SALDIRISI, VİRÜS BULAŞMASI VEYA DİĞER INTERNET GÜVENLİK RİSKLERİNDEN KAYNAKLANAN ANORMAL KULLANIM, GİZLİLİK SIZINTISI VEYA DİĞER ZARARLAR İÇİN HERHANGİ BİR SORUMLULUK KABUL ETMEZ; ANCAK, HIKVISION GEREKİRSE ZAMANINDA TEKNİK DESTEK SAĞLAYACAKTIR.

BU ÜRÜNÜ GEÇERLİ TÜM YASALARA UYGUN OLARAK KULLANMAYI KABUL EDİYORSUNUZ VE KULLANIMINIZIN GEÇERLİ YASALARA UYGUN OLMASINI SAĞLAMAKTAN YALNIZCA SİZ SORUMLUSUNUZ. ÖZELLİKLE, BU ÜRÜNÜ, SINIRLAMA OLMAKSIZIN, TANITIM HAKLARI, FİKİR MÜLKİYET HAKLARI VEYA VERİ KORUMA VE DİĞER GİZLİLİK HAKLARI DA DAHİL OLMAK ÜZERE ÜÇÜNCÜ TARAFLARIN HAKLARINI İHLAL ETMEYECEK ŞEKİLDE KULLANMAKTAN SİZ SORUMLUSUNUZ. BU ÜRÜNÜ, KİTLE İMHA SİLAHLARININ GELİŞTİRİLMESİ VEYA ÜRETİMİ, KİMYASAL VEYA BİYOLOJİK SİLAHLARIN GELİŞTİRİLMESİ VEYA ÜRETİMİ, HERHANGİ BİR NÜKLEER PATLAYICI VEYA GÜVENLİ OLMAYAN NÜKLEER YAKIT DÖNGÜSÜ İLE İLGİLİ HERHANGİ BİR FAALİYETTE VEYA İNSAN HAKLARI İHLALLERİNİ DESTEKLEMEK DE DAHİL YASAKLANMIŞ SON KULLANIMLAR İÇİN KULLANAMAZSINIZ.

BU KILAVUZ İLE İLGİLİ YASA ARASINDA HERHANGİ BİR ÇELİŞKİ OLMASI DURUMUNDA, YENİ OLAN GEÇERLİDİR.

Mevzuat Bilgisi

AB Uygunluk Beyani

Bu ürün ve (varsa) birlikte verilen aksesuarlar "CE" işaretlidir ve bu nedenle EMC Direk 2014/30/EU, LVD Direk 2014/35/EU, RoHS Direk 2011/65/EU alında listelenen geçerli uyumlaşrılmış Avrupa standartlarına uygundur.

2012/19 / EU (WEEE direktifi): Bu simgeyle işaretlenen ürünler, Avrupa Birliği'nde ayrıştırılmamış belediye atığı olarak yok edilemez. Doğru geri dönüşüm için, eşdeğer yeni ekipman san aldıktan sonra bu ürünü yerel tedarikçinize iade edin veya belirlen toplama noktalarında imha edin. Daha fazla bilgi için bkz: www.recyclethis.info

2006/66/EC (pil direktifi): Bu ürün, Avrupa Birliği'nde ayrışrılmamış belediye ağı olarak imha edilemeyen bir pil içerir. Özel pil bilgileri için ürün belgelerine bakın. Pil, kadmiyum (Cd), kurşun (Pb) veya civa (Hg) içerebildiğini belirtmek bu simgeyle işaretlenmiş. Doğru geri dönüşüm için pili tedarikçinize veya belirlenmiş bir toplama noktasına iade edin. Daha fazla bilgi için bkz: www.recyclethis.info

Güvenlik Talima

Ürünü kullanmadan ve kurmadan önce güvenlik talimatlarını dikkatlice okumalisınız.

Uyarılar ve Dikkat Edilmesi Gerekenler:

• Bu ekipman çocukların olma ihtimalinin bulunduğu yerlerde kullanım için uygun değildir.
• DİKKAT: Pil yanlış bir türle değişrildiğinde patlama riski.
• Pilin yanlış türde bir pille uygun olmayan şekilde değiştirilmesi korumayı geçersiz hale gerebilir (örneğin, bazı lityum pil türleri).
• Pili ateşe veya sıcak rına atmayın veya pili mekanik olarak patlayabilecek şekilde ezmeyin veya kesmeyin.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızısına neden olabilecek aşırı yüksek sıcaklıktaki bir ortamda bırakmayın.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızısına neden olabilecek aşırı düşük hava basıncına maruz bırakmayın.
• Bitmiş pilleri yönetmeliklere göre an.

• Ekipmanın üzerine yanan mum gibi açık alev kaynakları konulmamalıdır.

• Havalandırma açıklıkları gazete, masa örtüsü, perde vb. malzemelerle engellenmemelidir. Açıklıklar ekipmanın yatak, kanepe, halı veya benzeri bir yüzeye yerleşrilmesiyle kapalmamalıdır.

• Yeterli havalandırma için ekipmanın çevresinde en az 5 cm mesafe bırakın.
• Ekipmanın USB portu sadece fareye, klavyeye veya USB ash sürücüye bağlanmak için kullanılır.
• Ekipmanın seri portu sadece hata ayıklama için kullanılır.
• Bu ekipman çocukların olma ihmalinin bulunduğu yerlerde kullanım için uygun değildir.
• Bu ekipman, sunucu odasında veya minimum 2 m. yüksekliğinde bir yerde kullanım için uygundur.
• Ekipmanı asla sağlam olmayan bir yere yerleşmeyin. Ekipmanın düşmesi ciddi kişisel yaralanmalara veya ölüme neden olabilir.

Genel Bakış

LED ekran denetleyicisinin bir aksesuarı olan ikinci nesil çok işlevli kart, uzaktan ekran ayarlama, voltaj algılama, sıcaklık algılama ve ışık algılama gibi işlevleri uygulamak için tasarlanmıştır.

Fiziksel Arayüz

Çok fonksiyonlu kartların arayüz pleri ürün modeline göre değişebilir. Aşağıdaki şekiller sadece görsel amaçlıdır.

12V GND

SCL SDA

SCL SDA

AI/DI GND

AI/DI GND

POWER

ACTIVE

İsim	Açıklama	İsim	Açıklama
12V GND	Sensör arayüzü	RS232	Uzaktan haberleşme seri arayüzü
3.3V GND (SCL SDA)	Sensör arayüzü	POWER	Güç göstergesi
AI/DI GND	Sensör arayüzü	ACTIVE	Normal çalışma durumu göstergesi
RS485	Haberleşme seri arayüzü	-	-

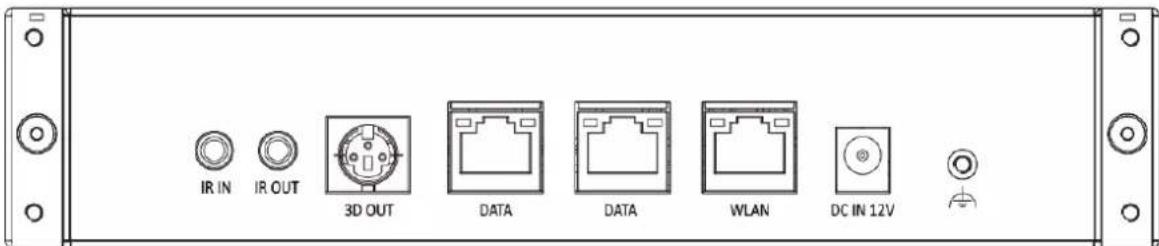

İsim	Açıklama	İsim	Açıklama
IR IN	Kızılötesi giriş arayüzü, bir IR uzatma kablosuyla bağlanmayı gerekrir	DATA	Alıcı kar ile bağlan arayüzü
IR OUT	Kızılötesi çıkış arayüzü	WLAN	Ethernet arayüzü
3D OUT	3D arayüzü	DC IN 12V	Güç arayüzü
