Typ produktu	Profesionálny LED monitor
Značka	Hikvision
Model	DS-D42AM2-N
Veľkosť obrazovky	42 palcov (106,7 cm)
Rozlíšenie	1920 x 1080 (Full HD)
Jas	350 cd/m²
Kontrastný pomer	4000:1
Pozorovací uhol	178°/178° (horizontálne/vertikálne)
Video vstupy	VGA, HDMI, DVI
Ostatné konektory	RS232, USB (pre myš/klávesnicu/USB kľúč), IR IN/OUT, RS485, WLAN, 3D OUT
Napájanie	100-240 V AC, 50/60 Hz
Spotreba energie	≤ 120 W (typická)
Rozmery (bez stojana)	977,8 x 568,6 x 83,2 mm
Hmotnosť (bez stojana)	Približne 15 kg
Hlavné funkcie	Diaľkové nastavenie obrazovky, detekcia napätia, teploty a svetla (prostredníctvom integrovanej multifunkčnej karty)
Údržba a čistenie	Použite mäkkú suchú handričku. Nepoužívajte chemické prostriedky.
Bezpečnosť	Nevystavujte vlhkosti, ponechajte 5 cm priestor pre vetranie, nepoužívajte na miestach prístupných deťom.
Náhradné diely a opravy	Kontaktujte zákaznícky servis Hikvision pre diely a opravy.
Všeobecné informácie	Návod je k dispozícii v niekoľkých jazykoch na webovej stránke Hikvision.

Často kladené otázky - DS-D42AM2-N Hikvision

Ako pripojiť monitor DS-D42AM2-N?

Pripojte napájací kábel do zásuvky DC IN 12V. Použite kábel HDMI, DVI alebo VGA na pripojenie monitora k zdroju videa. Porty USB sú určené pre myš, klávesnicu alebo USB kľúč.

Aké rozlíšenia sú podporované?

Monitor podporuje rozlíšenie Full HD 1920x1080 a nižšie kompatibilné rozlíšenia.

Ako čistiť obrazovku?

Vypnite monitor a použite mäkkú suchú handričku. Nikdy nepoužívajte chemické prostriedky, alkohol alebo rozpúšťadlá.

Čo robiť, ak obrazovka zostane čierna?

Skontrolujte, či je napájací kábel správne zapojený a či je zdroj videa zapnutý. Uistite sa, že monitor je pod napätím (svieti kontrolka POWER). Ak problém pretrváva, kontaktujte podporu Hikvision.

Môžem tento monitor používať vonku?

Nie, monitor je určený na vnútorné použitie. Vyhnite sa priamemu slnečnému žiareniu, vlhkosti a extrémnym teplotám.

Ako nainštalovať monitor na stenu?

Použite nástenný držiak kompatibilný s VESA (nie je súčasťou dodávky). Postupujte podľa pokynov na montáž a uistite sa, že stena unesie hmotnosť (približne 15 kg).

Aké príslušenstvo je súčasťou balenia?

Monitor sa dodáva s napájacím káblom, HDMI káblom, USB káblom a IR diaľkovým ovládačom. Stolný alebo nástenný stojan nie je súčasťou balenia v závislosti od verzie.

Ako nastaviť jas alebo kontrast?

Použite tlačidlá na monitore alebo diaľkovom ovládači na prístup do menu OSD. Prechádzajte nastaveniami zobrazenia a upravte jas, kontrast atď.

Čo znamená kontrolka ACTIVE?

Kontrolka ACTIVE signalizuje, že monitor pracuje normálne. Ak bliká alebo je vypnutá, skontrolujte napájanie a pripojenia.

Monitor vydáva hluk (bzučanie)?

Mierne bzučanie môže pochádzať z vnútorného ventilátora alebo napájania. Ak je hluk silný alebo abnormálny, odpojte zariadenie a kontaktujte technickú podporu.

NÁVOD NA OBSLUHU DS-D42AM2-N Hikvision

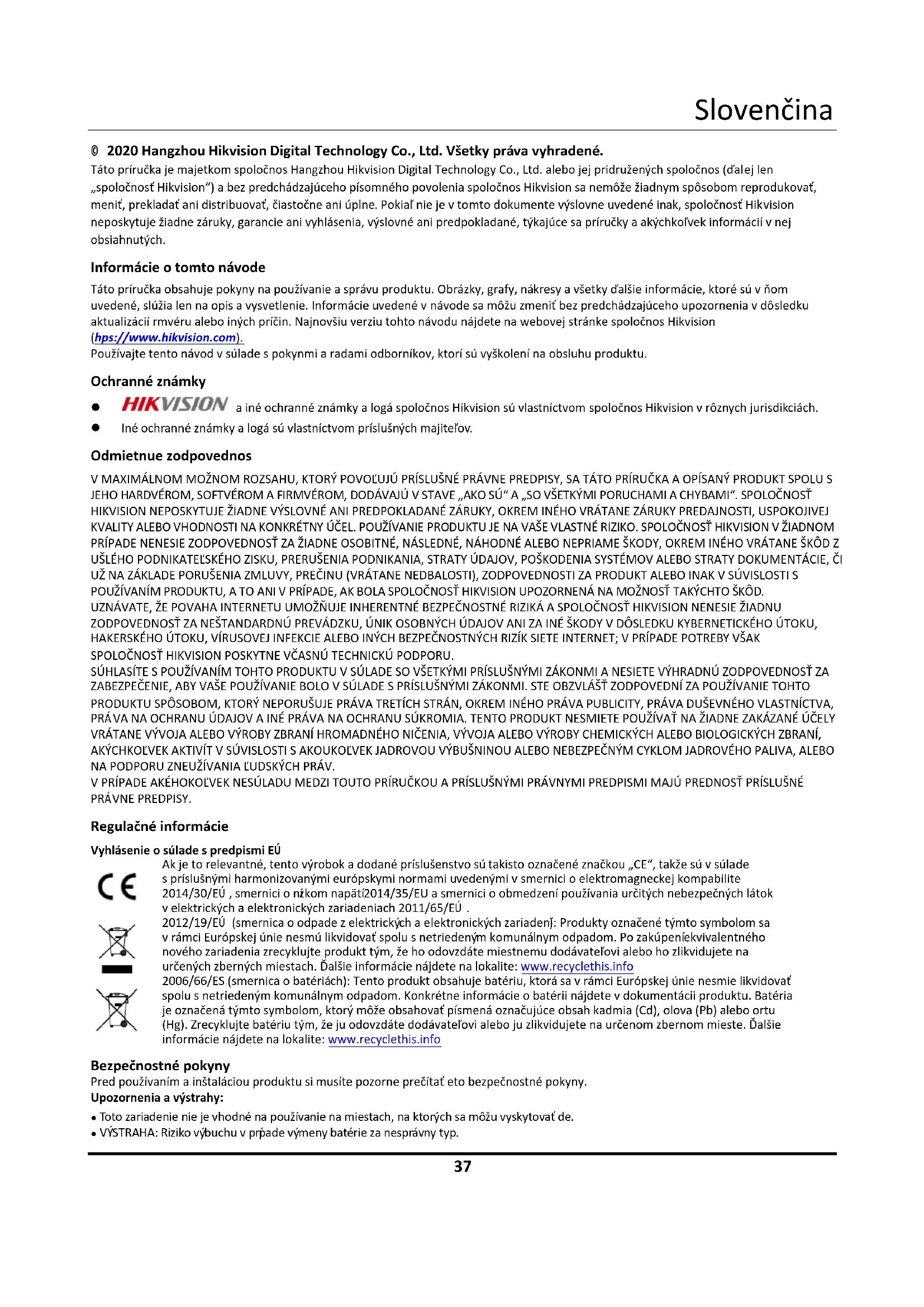

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Všetky práva vyhradené.

Táto príručka je majetkom spoločnos Hangzhou Hikvision Digital Technology Co., Ltd. alebo jej pridružených spoločnos (ďalej len „spoločnosť Hikvision“) a bez predchádzajúceho písomného povolenia spoločnos Hikvision sa nemôže žiadnym spôsobom reprodukovať, menit, prekladať ani distribuovať, čiastočne ani úplne. Pokiaľ nie je v tomto dokumente výslovne uvedené inak, spoločnosť Hikvision neposkytuje žiadne záruky, garancie ani vyhlásenia, výslovné ani predpokladané, týkajúce sa príručky a akýchkoľvek informácií v nej obsiahnutých.

Informácie o tomto návode

Táto príručka obsahuje pokyny na používanie a správu produktu. Obrázky, grafy, nákresy a všetky d'alšie informácie, ktoré sú v ňom uvedené, slúžia len na opis a vysvetlenie. Informácie uvedené v návode sa môžu zmenit bez predchádzajúceho upozornenia v dôsledku aktualizácií rmvéru alebo iných pričin. Najnovšiu verziu tohto návodu nájdete na webovej stránke spoločnos Hikvision (hps://www.hikvision.com).

Používajte tento návod v súlade s pokynmi a radami odborníkov, ktorí sú vyškolení na obsluhu produktu.

Ochranné známky

• HIKVISION a iné ochranné známky a logá spoločnos Hikvision sú vlastníctvom spoločnos Hikvision v rôznych jurisdikciách.
  Iné ochranné známky a logá sú vlastníctvom príslušných majitel'ov.

Odmietnue zodpovednos

V MAXIMÁLNOM MOŽNOM ROZSAHU, KTORY POVOŁUJÚ PRÍSLUŠNÉ PRÁVNE PREDPISY, SA TÁTO PRÍRUČKA A OPÍSANÝ PRODUKT SPOLU S JEHO HARDVÉROM, SOFTVÉROM A FIRMVÉROM, DODÁVAJÚ V STAVE „AKO SÚ“ A „SO VŠETKÝMI PORUCHAMI A CHYBAMI“. SPOLOČNOST HIKVISION NEPOSKYTUJE ŽIADNE VÝSLOVNÉ ANI PREDPOKLADANÉ ZÁRUKY, OKREM INÉHO VRÁTANE ZÁRUKY PREDAJNOSTI, USPOKOJIVEJ KVALITY ALEBO VHODNOSTI NA KONKRÉTNY ÚČEL. POUŽÍVANIE PRODUKTU JE NA VAŠE VLASTNÉ RIZIKO. SPOLOČNOST HIKVISION V ŽIADNOM PRÍPADE NENESIE ZODPOVEDNOST ZA ŽIADNE OSOBITNÉ, NÁSLEDNÉ, NÁHODNÉ ALEBO NEPRIAME ŠKODY, OKREM INÉHO VRÁTANE ŠKÔD Z UŠLÉHO PODNIKATEľSKÉHO ZISKU, PRERUŠENIA PODNIKANIA, STRATY ÚDAJOV, POŠKODENIA SYSTÉMOV ALEBO STRATY DOKUMENTÁCIE, ČI UŽ NA ZÁKLADE PORUŠENIA ZMLUVY, PREČINU (VRÁTANE NEDBALOSTI), ZODPOVEDNOSTI ZA PRODUKT ALEBO INAK V SÚVISLOSTI S POUŽÍVANÍM PRODUKTU, A TO ANI V PRÍPADE, AK BOLA SPOLOČNOST HIKVISION UPOZORNENÁ NA MOŽNOST TAKÝCHTO ŠKÔD. UZNÁVATE, ŽE POVAHA INTERNETU UMOŽŇUJE INHERENTNÉ BEZPEČNOSTNÉ RIZIKÁ A SPOLOČNOST HIKVISION NENESIE ŽIADNU ZODPOVEDNOST ZA NEŠTANDARDNÚ PREVÁDZKU, ÚNIK OSOBNÝCH ÚDAJOV ANI ZA INÉ ŠKODY V DÕSLEDKU KYBERNETICKÉHO ÚTOKU, HAKERSKÉHO ÚTOKU, VÍRUSOVEJ INFEKCIE ALEBO INÝCH BEZPEČNOSTNÝCH RIZÍK SIETE INTERNET; V PRÍPADE POTREBY VŠAK SPOLOČNOST HIKVISION POSKYTNE VČASNÚ TECHNICKÚ PODPORU.

SÚHLASÍTE S POUŽÍVANÍM TOHTO PRODUKTU V SÚLADE SO VŠETKÝMI PRÍSLUŠNÝMI ZÁKONMI A NESIETE VÝHRADNÚ ZODPOVEDNOST ZA ZABEZPEČENIE, ABY VAŠE POUŽÍVANIE BOLO V SÚLADE S PRÍSLUŠNÝMI ZÁKONMI. STE OBZVLÁŠT ZODPOVEDNÍ ZA POUŽÍVANIE TOHTO PRODUKTU SPÕSOBOM, KTORÝ NEPORUŠUJE PRÁVA TRETÍCH STRÁN, OKREM INÉHO PRÁVA PUBLICITY, PRÁVA DUŠEVNÉHO VLASTNÍCTVA, PRÁVA NA OCHRANU ÚDAJOV A INÉ PRÁVA NA OCHRANU SÚKROMIA. TENTO PRODUKT NESMIETE POUŽÍVAŤ NA ŽIADNE ZAKÁZANÉ ÚČELY VRÁTANE VÝVOJA ALEBO VÝROBY ZBRANÍ HROMADNÉHO NIČENIA, VÝVOJA ALEBO VÝROBY CHEMICKÝCH ALEBO BIOLOGICKÝCH ZBRANÍ, AKÝCHKOLÝVEK AKTIVÍT V SÚVISLOSTI S AKOUKOLÝVEK JADROVOU VÝBUŠNINOU ALEBO NEBEZPEČNÝM CYKLOM JADROVÉHO PALIVA, ALEBO NA PODPORU ZNEUŽÍVANIA LÚDSKÝCH PRÁV.

V PRÍPADE AKÉHOKOLVEK NESÚLADU MEDZI TOUTO PRÍRUČKOU A PRÍSLUŠNÝMI PRÁVNYMI PREDPISMI MAJÚ PREDNOST PRÍSLUŠNÉ PRÁVNE PREDPISY.

Regulačné informácie

Vyhlásenie o súlade s predpismi EÚ

Ak je to relevantné, tento výrobok a dodané príslušenstvo sú takisto označené značkou „CE“, takže sú v súlade s príslušnými harmonizovanými európskymi normami uvedenými v smernici o elektromagneckej kompabilite 2014/30/EÚ , smernici o níkom napáti2014/35/EU a smernici o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach 2011/65/EÚ .

2012/19/EÚ (smernica o odpade z elektrických a elektronických zariaden): Produkty označené týmto symbolom sa v rámci Európskej únie nesmú likvidovať spolu s netriedeným komunálnym odpadom. Po zakúpeníekvivalentného nového zariadenia zrecyklujte produkt tým, že ho odovzdáte miestnemu dodávatel’ovi alebo ho zlikvidujete na určených zberných miestach. ďalšie informácie nájdete na lokalite: www.recyclethis.info

2006/66/ES (smernica o batériách): Tento produkt obsahuje batériu, ktorá sa v rámci Európskej únie nesmie likvidovať spolu s netriedeným komunálnym odpadom. Konkrétne informácie o batérii nájdete v dokumentácii produktu. Batéria je označená týmto symbolom, ktorý môže obsahovať písmená označujúce obsah kadmia (Cd), olova (Pb) alebo ortu (Hg). Zrecyklujte batériu tým, že ju odovzdáte dodávatel’ovi alebo ju zlikvidujete na určenom zbernom mieste. Ďalšie informácie nájdete na lokalite: www.recyclethis.info

Bezpečnostné pokyny

Pred používaním a inštaláciou produktu si musíte pozorne prečítať eto bezpečnostné pokyny.

Upozornenia a výstrahy:

• Toto zariadenie nie je vhodné na používanie na miestach, na których sa môžu vyskytovať de.

• VÝSTRAHA: Riziko výbuchu v prípade výmeny batérie za nesprávny typ.

• Pri nevhodnej výmene batérie za nesprávny typ sa môže deakvovať bezpečnostný prvok (napríklad pri niektorých typoch líových batérií).

• Batériu nevkladajte do ohňa alebo horúcej rúry ani ju mechanicky nedrvte ani nerežte, pretože by to mohlo spôsobit' výbuch.
• Batériu nenechávajte v prostredis mimoriadne vysokou teplotou, čo môže viest' k výbuchu alebo úniku horľavých kvapalín alebo plynov.
• Batériu nevystavujte mimoriadne nízkemu tlaku vzduchu, čo môže viest'k výbuchu alebo úniku horľavých kvapalín alebo plynov.
• Použité batérie zlikvidujte podľa príslušných pokynov.
• Na zariadenie sa nesmú umiestňovať žiadne zdroje otvoreného ohňa, napríklad zapálené sviečky.
• Aby nedošlo k narušeniu ventilácie, nezakrývajte venlačné otvory predmetmi, napríklad novinami, obrusmi, závesmi atd. Otvory nesmú byt nikdy blokované tým, že sa zariadenie umiestni na postel, pohovku, koberec alebo iný podobný povrch.
• Na zabezpečenie dostatočného vetrania udržiavajte okolo zariadenia volný priestor minimálne do vzdialenos 5 cm.
• Port USB na zariadení slúži len na pripojenie myši, klávesnice alebo USB klúča.
• Sériový port na zariadení slúži len na servisné účely.
• Toto zariadenie nie je vhodné na používanie na miestach, na których sa môžu vyskytovať de.
• Toto zariadenie je vhodné na použie v miestnosti servera alebo v priestore, ktorý má výšku minimálne 2 m.
• Zariadenie nikdy neumiestňujte na nestabilné miesto. Zariadenie môže spadnút, v dôsledku čoho môže dôjst k vážnemu zraneniu alebo usmrteniu.

Prehl'ad

Táto multifunkčná karta druhej generácie, ako príslušenstvo k ovládaču LED displeja, je určená na implementáciu rôznych funkcií, napríklad dialkové nastavenie obrazovky, detekciu napäa, detekciu teploty a snímanie osvetlenia.

Fyzické rozhranie

Typy rozhrania takýchto mulfunkčných kariet sa môžu líšit medzi rôznymi modelmi produktu. Nasledujúce údaje sú len na ilustračné účely.

12V GND

SCL SDA

SCL SDA

AI/DIGND

AI/DI GND

D+ D- GND

RX TX GND

O

POWER

ACTIVE

Názov	Popis	Názov	Popis
12V GND	Rozhranie snímača	RS232	Sériové rozhranie pre dial'kové telekomunikácie
3.3V GND (SCL SDA)	Rozhranie snímača	POWER	Indikátor napájania
AI/DI GND	Rozhranie snímača	ACTIVE	Indikátor stavu normálnej prevádzky
RS485	Sériové rozhranie pre telekomunikácie	-	-

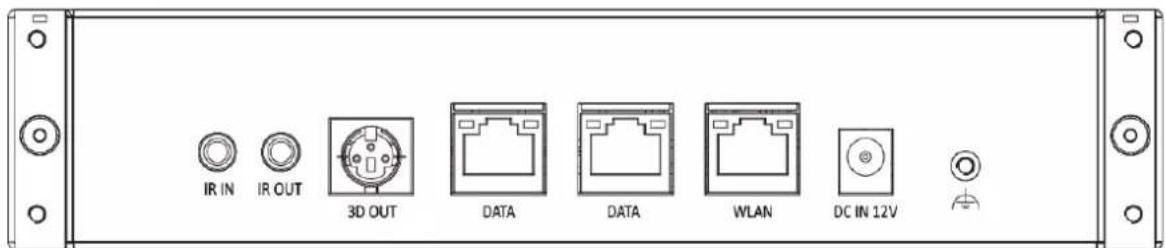

Názov	Popis	Názov	Popis
IR IN	Rozhranie infračerveného vstupu, ktoré je nutné pripojiť káblom infračerveného rozšírenia	DATA	Rozhranie na prepojenie s kartou prijímača
IR OUT	Rozhranie infračerveného výstupu	WLAN	Rozhranie Ethernet
3D OUT	Rozhranie 3D	DC IN 12V	Rozhranie napájania
