| Tipo de produto | Compressor de ar de parede |
| Marca | STANLEY |
| Modelo | FMXCMD152WE |
| Alimentação elétrica | 230 V / 50 Hz (estimativa) |
| Pressão máxima de operação | Consulte a etiqueta do compressor |
| Capacidade do reservatório | Consulte a etiqueta do compressor |
| Fluxo de ar | Consulte a etiqueta do compressor |
| Nível de potência acústica garantido | Consulte a etiqueta do compressor |
| Tipo de reservatório | Aço |
| Enrolador de mangueira integrado | Sim, com travamento automático |
| Manômetro | Indica a pressão do reservatório |
| Torneira de purga de condensado | Sim, localizada no fundo do reservatório |
| Válvula de segurança | Sim, ajustada de fábrica na pressão máxima |
| Proteção térmica | Sim, parada automática em caso de superaquecimento |
| Parada automática | Sim, quando a pressão máxima é atingida |
| Tipo de partida | Manual através do interruptor I/O |
| Temperatura de uso | Entre +5°C e +40°C |
| Uso previsto | Doméstico, para ferramentas pneumáticas |
| Manutenção do filtro de ar | A cada 100 horas de operação |
| Drenagem do condensado | Todos os dias e no final do trabalho |
| Fixação na parede | Sim, inclui 4 espaçadores de borracha |
Perguntas frequentes - FMXCMD152WE STANLEY
Perguntas dos utilizadores sobre FMXCMD152WE STANLEY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Compressor em formato PDF gratuitamente! Encontre o seu manual FMXCMD152WE - STANLEY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. FMXCMD152WE da marca STANLEY.
MANUAL DE UTILIZADOR FMXCMD152WE STANLEY
PT Ler com atenção o manual de instruções antes do uso
NO Fare for à brenne seg
TR Yanma tehlikesi
RO Pericol de arsuri
PT Atenção corrente eléctrica
NL Attentie, elektrische stroom
PT Protecção obrigatória do ouvido, da vista e das vias respiratórias
PT Esvazie o reservatório a cada dia
PT Não borrife líquidos próximo ao compressor
1 - Dados do fabricante
2 - Marca CE e símbolo RAEE
3 - Modelo / Código / Número de série
4 - Ar aspirado medido em (l/min) e (cfm)
5 - Ar fornecido pelo compressor medido em (l/min) e (cfm)
6 - Pressão máxima de funcionamento (bar e PSI), capacidade do reservatório (I), rotações por minuto (RPM), peso (kg)
7 - Nível de potência acústica garantido em dB(A)
Nível de potência sonora medido em dB(A)
8 - Dados elétricos: tensão de alimentação (V), frequência (Hz), corrente absorvida (A), potência em (kW) e (HP)
9 - Fator de serviço
10 - Declaração de origem
11 - Ano de produção/fabricação
NL Legenda:
9. SMALTIMENTO E RICICLAGGIO
7. PUESTA EN FUNCIONAMIENTO

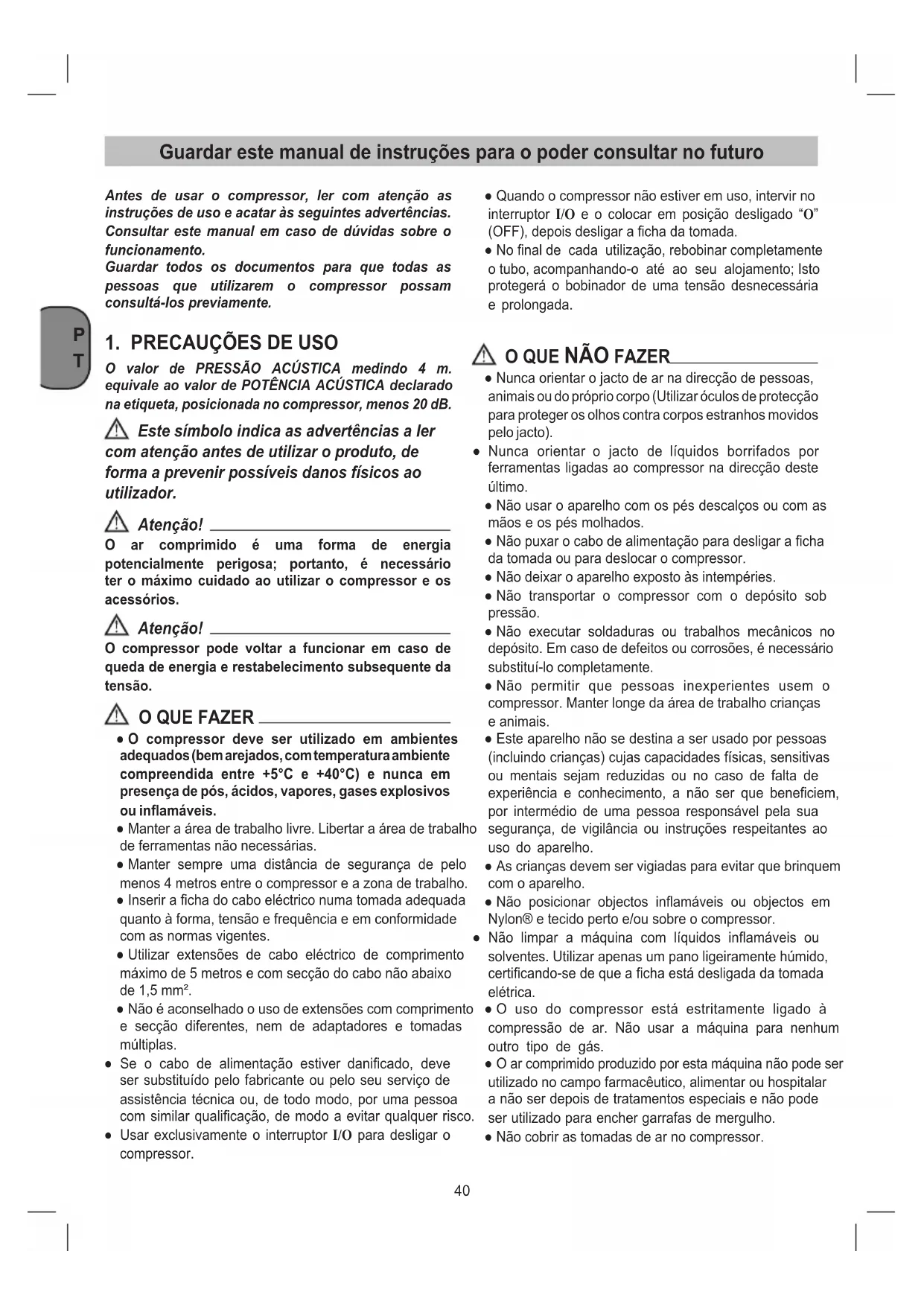

Guardar este manual de instruções para o poder consultar no futuro
Antes de usar o compressor, ler com atenção as instruções de uso e acatar às seguintes advertências. Consultar este manual em caso de dúvidas sobre o funcionamento.
Guardar todos os documentos para que todas as pessoas que utilizarem o compressor possam consultá-los previamente.
1. PRECAUÇÕES DE USO
O valor de PRESSÃO ACÚSTICA medindo 4 m. equivale ao valor de POTÊNCIA ACÚSTICA declarado na etiqueta, posicionada no compressor, menos 20 dB.
Este símbolo indica as advertências a ler com atenção antes de utilizar o produto, de forma a prevenir possíveis danos físicos ao utilizador.
Atenção!
O ar comprimido é uma forma de energia potencialmente perigosa; portanto, é necessário ter o máximo cuidado ao utilizar o compressor e os acessórios.
Atenção!
O compressor pode voltar a funcionar em caso de queda de energia e restabelecimento subsequente da tensão.
O QUE FAZER
- O compressor deve ser utilizado em ambientes adequados (bem arejados, com temperatura ambiente compreendida entre +5°C e +40°C) e nunca em presença de pós, ácidos, vapores, gases explosivos ou inflamáveis.
- Manter a área de trabalho livre. Libertar a área de trabalho de ferramentas não necessárias.
- Manter sempre uma distância de segurança de pelo menos 4 metros entre o compressor e a zona de trabalho.
- Inserir a ficha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes.
- Utilizar extensões de cabo eléctrico de comprimento máximo de 5 metros e com secção do cabo não abaixo de 1,5 mm ^2 .
- Não é aconselhado o uso de extensões com comprimento e secção diferentes, nem de adaptadores e tomadas múltiplas.
- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou, de todo modo, por uma pessoa com similar qualificação, de modo a evitar qualquer risco.
- Usar exclusivamente o interruptor I/O para desligar o compressor.
- Quando o compressor não estiver em uso, intervir no interruptor I/O e o colocar em posição desligado "O" (OFF), depois desligar a ficha da tomada.
- No final de cada utilização, rebobinar completamente o tubo, acompanhando-o até ao seu alojamento; Isto protegerá o bobinador de uma tensão desnecessária e prolongada.
O QUE NÃO FAZER
- Nunca orientar o jacto de ar na direcção de pessoas, animais ou do próprio corpo (Utilizar óculos de protecção para proteger os olhos contra corpos estranhos movidos pelo jacto).
- Nunca orientar o jacto de líquidos borrifados por ferramentas ligadas ao compressor na direcção deste último.
- Não usar o aparelho com os pés descalços ou com as mãos e os pés molhados.
- Não puxar o cabo de alimentação para desligar a ficha da tomada ou para deslocar o compressor.
- Não deixar o aparelho exposto às intempéries.
- Não transportar o compressor com o depósito sob pressão.
- Não executar soldaduras ou trabalhos mecânicos no depósito. Em caso de defeitos ou corrosões, é necessário substituí-lo completamente.
- Não permitir que pessoas inexperientes usem o compressor. Manter longe da área de trabalho crianças e animais.
- Este aparelho não se destina a ser usado por pessoas (incluindo crianças) cujas capacidades físicas, sensitivas ou mentais sejam reduzidas ou no caso de falta de experiência e conhecimento, a não ser que beneficiem, por intermédio de uma pessoa responsável pela sua segurança, de vigilância ou instruções respeitantes ao uso do aparelho.
- As crianças devem ser vigiadas para evitar que brinquem com o aparelho.
- Não posicionar objectos inflamáveis ou objectos em Nylon® e tecido perto e/ou sobre o compressor.
Não limpar a máquina com líquidos inflamáveis ou solventes. Utilizar apenas um pano ligeiramente húmido, certificando-se de que a ficha está desligada da tomada elétrica. - O uso do compressor está estritamente ligado à compressão de ar. Não usar a máquina para nenhum outro tipo de gás.
- O ar comprimido produzido por esta máquina não pode ser utilizado no campo farmacêutico, alimentar ou hospitalar a não ser depois de tratamentos especiais e não pode ser utilizado para encher garrafas de mergulho.
-
Não cobrir as tomadas de ar no compressor.
-
Preste atenção ao trabalho que está a ser realizado. Use o bom senso. Nunca suba no compressor. Não permita que o compressor funcione sem supervisão.
- Não utilizar o compressor apoiado no piso.
- Não posicionar pesos e/ou objetos no compressor (ex. vasos de flores, etc.).
O QUE SABER
- Este compressor foi construído para funcionar com uma relação de intermitência especificada na placa de dados técnicos, (por exemplo, S3 25 % significa 2,5 minutos de trabalho e 7,5 minutos de pausa) para evitar um sobreaquecimento excessivo do motor eléctrico. Se isso acontecer, intervem a protecção térmica com a qual o motor está equipado, interrompendo automaticamente a corrente eléctrica quando a temperatura estiver demasiado elevada. Quando voltam as condições normais de temperatura, o motor reactiva-se automaticamente.
- Todos os compressores estão equipados com uma válvula de segurança que intervem em caso de funcionamento irregular do pressostato garantindo a segurança da máquina.
A válvula de segurança é configurada para evitar a pressurização excessiva dos reservatórios de ar. Esta válvula é pré-configurada de fábrica e não funciona se a pressão do reservatório não alcançar esta pressão. Não tente ajustar ou eliminar este dispositivo de segurança.
Qualquer ajuste feito nesta válvula pode causar ferimentos graves. Se este dispositivo requerer assistência ou manutenção, consulte um Centro de Atendimento Autorizado.
- O entalhe vermelho do manómetro refere-se à pressão máxima de funcionamento do reservatório. Não refere-se à pressão regulada.
-
Durante a operação de montagem duma ferramenta, é obrigatória a interrupção do fluxo de ar na saída.
-
A utilização de ar comprimido para os diversos fins previstos (insuflar, soprar, ferramentas pneumáticas, etc.) exige o conhecimento e o cumprimento das normas estabelecidas em cada caso.
- Verificar se o consumo de ar e a pressão máxima de trabalho da ferramenta pneumática e dos tubos de ligação (com o compressor) a utilizar são compatíveis com a pressão configurada no regulador de pressão (não incluído) e a quantidade de ar fornecido pelo compressor.
- O desempenho do compressor é garantido para um funcionamento entre 0 e 1000 metros acima do nível do mar.
2. DESCRIÇÃO DO APARELHO (Fig. 8)
- Filtro do ar de admissão
- Reservatório de ar
- Torneira de purga de condensação do reservatório
- Tubo de ar
- Acoplamento rápido
- Manómetro (indica a pressão do reservatório)
- Bobinador
- Interruptor I/O (ON/OFF)
- Cabo de alimentação
- Válvula de segurança
4. ÁREA DE APLICAÇÃO
O compressor destina-se à produção de ar comprimido para ferramentas que funcionam a ar comprimido.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para usocomercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizadono comércio, artesanato ou indústria ou emactividades equiparáveis.
A máquina só pode ser utilizada para os fins a que sedestina. Qualquer outro tipo de utilização éconsiderado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.
3. CONTEÚDO DA EMBALAGEM
- Compressor de ar
- Folha de instruções de montagem
- Espaçadores de borracha (4)
- Manual de instruções de outros documentos
5. INSTRUÇÕES DE MONTAGEM
- Verifique se o aparelho apresenta danos de transporte. No caso de eventuais danos informe de imediato o transitário, que transportou o compressor.
- O compressor dever ser instalado perto do consumidor.
- Aconselha-se a utilização de cabos de prolongamento.
- Cuidado com o ar aspirado seco e sem pó.
- Não monte o compressor em salas húmidas ou molhadas.
- O compressor só pode ser colocado em funcionamento em salas apropriadas (bem arejadas, temperatura ambiente
+5°C até +40°C). Na sala não se podem encontrar poeiras, ácidos, vapores, explosivos ou gases inflamáveis. - O compressor foi concebido para a utilização em salas secas. A utilização não é permitida em áreas onde ocorra a projecção de água.
Atenção!
Este compressor deve ser utilizado exclusivamente fixado a uma parede adequada para sustentar o seu peso; é proibido utilizar o compressor em nenhuma outra configuração.
6. INSTALAÇÃO
Após remover o compressor da embalagem e verificar a sua integridade, certificar-se de que todos os componentes listados no “conteúdo da embalagem” estão presentes no interior.
Antes de iniciar a instalação do compressor, é necessário obter os materiais e/ou ferramentas ilustrados na figura 1 (NÃO fornecidos, mais precisamente:
- Flexómetro,
- Fita adesiva,
- Tesouras,
- Nível de bolha,
- Barbequim/condutor de parafuso,
- Chave de fendas,
- Parafusos (4),
– Cavilhas (4).
Advertência!
Para fixação em paredes sólidas ou de betão, utilizar parafusos e cavilhas de expansão. Para fixação em qualquer outra superfície (verificar previamente se a parede pode suportar o peso do compressor), adquirir parafusos e cavilhas apropriados.
Para a fixação, recomenda-se a utilização de uma segunda pessoa.
Escolher a posição onde o compressor deve ser fixado para que a unidade tenha espaço suficiente para rodar mais do que 170° graus e que se pode facilmente alcançar o tubo de ar comprimido.
A fim de obter uma boa ventilação e um arrefecimento eficaz, é importante que o compressor esteja a pelo menos 50 cm de qualquer parede e/ou obstáculo (fig. 2), com exceção da parede onde o compressor é fixado.
6.1 Fixação à parede
Cumprir as especificações estabelecidas neste manual (figuras 3, 4 e 5).
- Utilizar a folha de instruções (fornecida) como um modelo para sinalizar os pontos onde os furos de fixação devem ser feitos (fig. 3). Remover e conservar a folha para futura referência e/ou reutilização.
- Usando uma broca de 8 mm, fazer quatro furos na parede (Fig. 4), e inserir as cavilhas (fig. 5).
- Inserir os parafusos, tendo o cuidado de inserir os espaçadores de borracha com antecedência (fig. 5).
- Apertar os parafusos quase até ao fim (fig. 6 - fase I).
- Apresente o compressor nos quatro parafusos, depois pendure-o, tendo o cuidado de enroscar cada ranhura do chassis do compressor nos parafusos: como mostrado na fig. 6 - fase II.
- Baixe suavemente o compressor para baixo, para que os quatro parafusos possam ser inseridos na ranhura estreita, como mostra a fig. 6 - fase III.
- Apertar os quatro parafusos (fig. 7).
7. COLOCAÇÃO EM FUNCIONAMENTO
7.1 Ligação à rede
O compressor encontra-se munido de um cabo eléctrico com ficha Schuko. Inserir a ficha do cabo eléctrico numa tomada adequada quanto à forma, tensão e frequência e em conformidade com as normas vigentes. Antes da colocação em funcionamento, certifique-se de que a tensão de rede corresponde à tensão de serviço constante na chapa de potência da máquina. Certifique-se de que o interruptor ON / OFF não esteja na posição I (ON). Os cabos de alimentação longos, as extensões, os tambores para cabos, etc. causam queda de tensão e podem impossibilitar o arranque do motor. Com temperaturas inferiores a +5°C, a falta de mobilidade compromete o arranque do motor.
7.2 Arranque e utilização
- Verificar se os dados da placa de identificação do compressor correspondem aos dados reais do sistema elétrico; admite-se uma variação de tensão de ± 10% em relação ao valor nominal.
- Conectar a ferramenta pneumática desejada, no acoplamento rápido (ref. 5).
- O bobinador (ref. 7) é construído com um mecanismo de bloqueio automático que permite que o tubo (ref. 4) seja parado no comprimento desejado.
Nunca enrolar o tubo flexível de forma descontrolada.
- O sistema de travagem produz um som metálico durante o desenrolamento e o enrolamento; não é um defeito.
Se o ruído mudar após várias aplicações e/ou se houver problemas com o mecanismo, por favor contacte o centro de assistência.
- Enrolamento do tubo: extrair com cuidado o tubo do alojamento; após desenrolar o comprimento necessário do tubo, afrouxar ligeiramente a pega, de modo que quando se ouve um “clique”, o bloco é inserido (fig. 9).
Verificar se o tubo está bloqueado antes de deixar a tomada.
- Rebobinagem do tubo: soltar o fecho puxando o tubo para fora quando este for estendido (fig. 10). Permitir que o tubo rebobine de forma controlada, acompanhando-o até estar completamente retraído para o bobinador.
- Inserir a ficha do cabo de alimentação numa tomada adequada, verificando se o interruptor I/O colocado no compressor está na posição desligado "O" (OFF).
- O compressor está agora pronto a ser utilizado.
- Ao intervir no interruptor I/O o compressor arranca bombeando ar e o alimentando através do tubo de descarga para o reservatório.
- Quando o valor superior de calibração (estabelecido pelo fabricante durante os testes) é atingido, o compressor para.
Se for utilizado ar, o compressor reiniciará automaticamente quando o valor de calibração inferior for atingido (2 bar entre superior e inferior).
- O compressor continua a funcionar com este ciclo em modo automático até que o interruptor seja ativado I/O.
- Se desejar utilizar novamente o compressor, aguarde pelo menos 10 segundos depois de o desligar antes de o pôr a funcionar novamente.
- Verificar se o consumo de ar e a pressão máxima de trabalho da ferramenta pneumática a ser utilizada são compatíveis com a pressão definida no regulador de pressão (não incluída) e a quantidade de ar fornecida pelo compressor.
- No final do trabalho:
– rebobinar completamente o tubo, acompanhando-o até ao seu alojamento;
- parar o compressor com o uso do interruptor I/O, o colocando na posição desligado "O" (OFF).
- desconectar a tomada elétrica;
- esvaziar o reservatório.
8. PARA LIMPEZA E MANUTENÇÃO
Atenção!
Retire a ficha de corrente da respectiva tomada sempre que sejam realizados trabalhos de limpeza e de manutenção.
⚠️ Atenção! ____
Espere até que o compressor esteja completamente frio! Perigo de queimaduras!
Atenção!
Retire a pressão do reservatório antes de efectuar todos os trabalhos de limpeza e de manutenção.
8.1 Limpeza
- Mantenha os dispositivos de segurança o mais limpos possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.
- Aconselhamos a limpeza do aparelho imediatamente após cada utilização.
- Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.
- As ferramentas pneumáticas devem ser desconectadas do compressor antes da limpeza. O compressor não deve ser limpo com água, solventes, etc.
- Manter o tubo do bobinador limpo para permitir um fluxo adequado.
8.2 Água condensada (Fig. 11)
Deixe a água condensada sair diariamente pela abertura da válvula de descarga (referência 3) (no fundo do recipiente sob pressão).
Atenção!
Elimine a água condensada de forma ecológica num local de recolha próprio.
8.3 Válvula de segurança (referência 10)
A válvula de segurança é ajustada pela pressão admissível do recipiente sob pressão.
Não é permitido ajustar a válvula de segurança. Para que a válvula de segurança funcione correctamente em caso de necessidade, deverá ser accionada de tempos a tempos. Rodar a porca de anel até sentir o ar comprimido a sair (Fig. 12). Então aparafusá-la.
Manter sempre a válvula de segurança e a zona
| TABELA – INTERVALOS DE MANUTENÇÃO | |||
| FUNÇÃO | APÓS AS PRIMEIRAS 100 HORAS | A CADA 100 HORAS | |
| Limpeza do filtro de aspiração e/ou substituição do elemento filtrador | ● | ● | |
| Saída Condensa do reservatório | Diariamente e no final do trabalho. | ||
circundante limpas e desobstruídas.
8.4 Limpeza do filtro de admissão (ref.1)
O filtro de admissão evita que o pó e a sujidade sejam aspirados. Este filtro deve ser limpo pelo menos a cada 100 horas de funcionamento. Um filtro de admissão entupido reduz significativamente a eficiência do compressor.
O corpo do filtro de admissão é inamovível, NUNCA DEVE ser removido. Para limpar ou substituir o elemento filtrante, basta retirar apenas a tampa. Para remover a tampa, desapertar em sentido anti-horário.
Limpar o elemento filtrante batendo levemente e dirigindo um jato de ar comprimido a baixa pressão (aprox. 3 bar) para o mesmo, depois volte a o montar.
8.5 Armazenagem
Atenção!
Retire a ficha da tomada de corrente, faça sair o ar do aparelho e de todas as ferramentas de ar comprimido ligadas ao mesmo e drene a condensação. Desligue o compressor de modo a evitar uma entrada em funcionamento indesejada.
Atenção!
Manter o compressor apenas num local seco e não acessível a pessoas não autorizadas.
Protegê-lo com um pano para evitar que o pó se deposite nos mecanismos internos.
Se o compressor for deixado inativo durante longos períodos, verificar se está a funcionar corretamente antes de começar a utilizá-lo.
9. ELIMINAÇÃO E RECICLAGEM
Nos termos da Diretiva 2012/19/UE do descarte de rejeitos de aparelhos e eletrónicos (RAEE).
O símbolo de proibido jogar em recipiente de lixo colocado no equipamento ou em sua embalagem indica que o produto, no final de sua vida útil, deve ser descartado separadamente dos outros resíduos. O usuário deverá portanto levar o equipamento no final de sua vida útil para idôneos centros de coleta diferenciada de resíduos eletrônicos e eletrotécnicos, ou devolve-lo ao revendedor no momento da compra de um novo equipamento de tipo equivalente, na razão de um para um.
A adequada coleta diferenciada do equipamento sem uso, para reciclagem, tratamento e correto descarte no ambiente, ajuda a evitar possíveis efeitos negativos no meio ambiente e na saúde e favorece a reutilização e/ou reciclagem dos materiais que compõem o equipamento.
O descarte impróprio do produto pelo usuário implica na aplicação de sanções administrativas prevista na normativa vigente.
10. POSSÍVEIS ANOMALIAS E RESPECTIVAS INTERVENÇÕES ADMITIDAS
| Anomalia Causa Intervenção | ||
| O compressor pára e reactiva-se autono -mamente depois de alguns minutos. | Intervenção da protecção térmica por causa de sobreaquecimento do motor. | Deixe o compressor esfriar. Arejar o local. |
| O compressor pára depois de algumas tentativas de arranque. | Intervenção da protecção térmica por causa de sobreaquecimento do motor (desconexão da ficha durante o andamento, reduzida tensão de alimentação). | Accionar o interruptor de andamento e paragem. Arejar o local. Aguardar alguns minutos que o compressor reactiva-se autonomamente. |
| O compressor pára depois de algumas tentativas de arranque. | Funcionamento não regular do compressor ou mau funcionamento do pressostato. | Desconectar a ficha e dirigir-se ao centro de assistência. |
Qualquer outra intervenção deve ser executada pelos Centros de Assistência autorizados, pedindo peças sobresselentes originais. A alteração da máquina pode comprometer a segurança e, em todo o caso, invalida a respectiva garantia.
