NÁVOD NA OBSLUHU FMXCMD152WE STANLEY

Všetky identifikačné údaje (výrobca, model, kód a sériové číslo) sú vytlačené na štítku EK nalepenom na poslednej strane tejto príručky.

TECHNICKÉ ÚDAJE: Informácie nájdete na štítku nalepenom na poslednej strane tejto príručky

maximálny prevádzkový tlak (bar a PSI = libry na štvorcový palec), kapacita zásobníka (l), otáčky za minútu (ot/min), hmotnosť (kg)

9 - činiteľ využitia

10 - vyhlásenie o pôvode

11 - rok produkcie / výroby

Uschovajte túto príručku s pokynmi na obsluhu prístroja tak, aby ste mohli do nej kedykoľvek nahliadnúť Pred prácou s kompresorom si pozorne prečítajte návod na použitie a dodržujte nasledovné upozornenia Ak máte pochybností o prevádzke, pozrite sa do príručky. Uschovajte celú dokumentáciu tak, aby každý kto používa kompresor, mohol do nej kedykoľvek nahliadnúť.

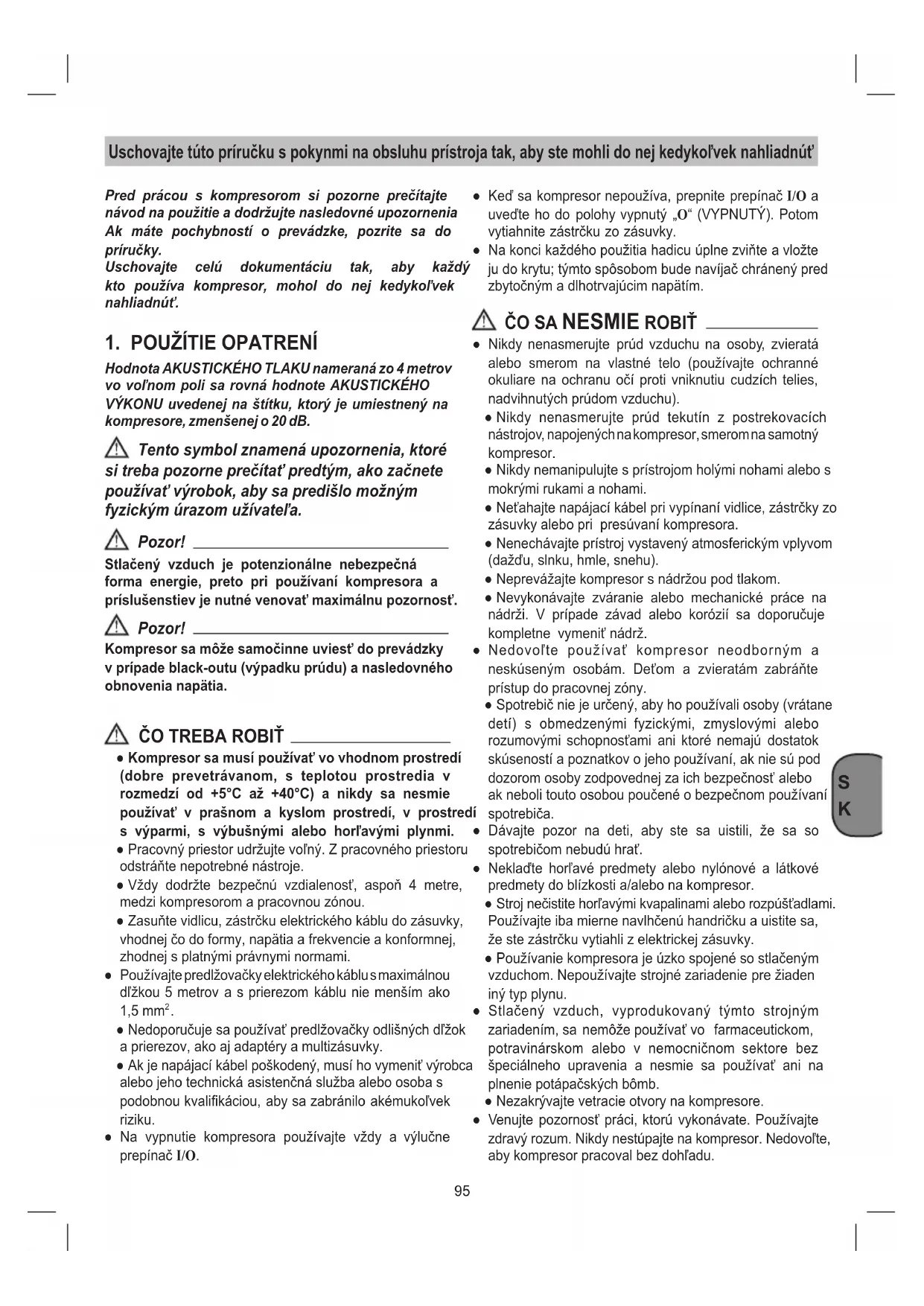

1. POUŽÍTIE OPATRENÍ

Hodnota AKUSTICKÉHO TLAKU nameraná zo 4 metrov vo voľnom poli sa rovná hodnote AKUSTICKÉHO VÝKONU uvedenej na štítku, ktorý je umiestnený na kompresore, zmenšenej o 20 dB. Tento symbol znamená upozornenia, ktoré si treba pozorne prečítať predtým, ako začnete používať výrobok, aby sa predišlo možným fyzickým úrazom užívateľa. Pozor! Stlačený vzduch je potenzionálne nebezpečná forma energie, preto pri používaní kompresora a príslušenstiev je nutné venovať maximálnu pozornosť. Pozor! Kompresor sa môže samočinne uviesť do prevádzky v prípade black-outu (výpadku prúdu) a nasledovného obnovenia napätia.

● Kompresor sa musí používať vo vhodnom prostredí (dobre prevetrávanom, s teplotou prostredia v rozmedzí od +5°C až +40°C) a nikdy sa nesmie používať v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušnými alebo horľavými plynmi. ● Pracovný priestor udržujte voľný. Z pracovného priestoru odstráňte nepotrebné nástroje. ● Vždy dodržte bezpečnú vzdialenosť, aspoň 4 metre, medzi kompresorom a pracovnou zónou. ● Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami. ● Používajte predlžovačky elektrického káblu s maximálnou dľžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm

● Nedoporučuje sa používať predlžovačky odlišných dľžok a prierezov, ako aj adaptéry a multizásuvky. ● Ak je napájací kábel poškodený, musí ho vymeniť výrobca alebo jeho technická asistenčná služba alebo osoba s podobnou kvalikáciou, aby sa zabránilo akémukoľvek riziku. ● Na vypnutie kompresora používajte vždy a výlučne prepínač I/O. ● Keď sa kompresor nepoužíva, prepnite prepínač I/O a uveďte ho do polohy vypnutý „O“ (VYPNUTÝ). Potom vytiahnite zástrčku zo zásuvky. ● Na konci každého použitia hadicu úplne zviňte a vložte ju do krytu; týmto spôsobom bude navíjač chránený pred zbytočným a dlhotrvajúcim napätím.

● Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu). ● Nikdy nenasmerujte prúd tekutín z postrekovacích nástrojov, napojených na kompresor, smerom na samotný kompresor. ● Nikdy nemanipulujte s prístrojom holými nohami alebo s mokrými rukami a nohami. ● Neťahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora. ● Nenechávajte prístroj vystavený atmosferickým vplyvom (dažďu, slnku, hmle, snehu). ● Neprevážajte kompresor s nádržou pod tlakom. ● Nevykonávajte zváranie alebo mechanické práce na nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymeniť nádrž. ● Nedovoľte používať kompresor neodborným a neskúseným osobám. Deťom a zvieratám zabráňte prístup do pracovnej zóny. ● Spotrebič nie je určený, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami ani ktoré nemajú dostatok skúseností a poznatkov o jeho používaní, ak nie sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak neboli touto osobou poučené o bezpečnom používaní spotrebiča. ● Dávajte pozor na deti, aby ste sa uistili, že sa so spotrebičom nebudú hrať. ● Neklaďte horľavé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor. ● Stroj nečistite horľavými kvapalinami alebo rozpúšťadlami. Používajte iba mierne navlhčenú handričku a uistite sa, že ste zástrčku vytiahli z elektrickej zásuvky. ● Používanie kompresora je úzko spojené so stlačeným vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu. ● Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb. ● Nezakrývajte vetracie otvory na kompresore. ● Venujte pozornosť práci, ktorú vykonávate. Používajte zdravý rozum. Nikdy nestúpajte na kompresor. Nedovoľte, aby kompresor pracoval bez dohľadu.96

● Vzduchový kompresor, ● montážny návod, ● gumové podložky (4), ● návod na použitie a ďalšie dokumenty.

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje. Prosím zohľadnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca. ● Nepoužívajte kompresor umiestnený na podlahe. ● Na kompresor neklaďte ťažké veci a/alebo predmety (napr. kvetináče atď.).

● Tento kompresor je vyrobený pre prevádzku so vzťahom prerušenia, špecikovaným na štítku s technickými údajmi (napríklad: S3 25 % znamená 2,5 minút pracovnej činnosti a 7,5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká z dôvodu nadmerného absorbovania prúdu. ● Všetky kompresory sú vybavené poistným ventilom, ktorý zasiahne v prípade nesprávneho fungovania presostatu a tým zaručí bezpečnosť strojného zariadenia. Bezpečnostný ventil slúži na zabránenie vzniku pretlaku vo vzduchových zásobníkoch. Ventil je z výroby prednastavený a nebude fungovať, kým tlak v zásobníku nedosiahne nastavenú hodnotu. Nepokúšajte sa upravovať alebo odstrániť tento bezpečnostný prvok. Akákoľvek úprava tohto ventilu môže viesť k vzniku vážneho zranenia. Ak je na zariadení potrebné vykonať servis alebo údržbu, obráťte sa na autorizované servisné centrum. ● Červená značka na manometri označuje maximálny pracovný tlak nádrže. Nepredstavuje nastavený tlak. ● Počas operácie napojenia pneumatického prístroja na rúrku stlačeného vzduchu dodávaného z kompresora, je absolútne dôležité prerušiť prúd vzduchu vo výstupe zo samotnej rúrky. ● Použitie stlačeného vzduchu na rôzne zamýšľané použitia (nafukovanie, fúkanie, pneumatické nástroje atď.) predpokladá znalosť a dodržiavanie predpisov platných v jednotlivých prípadoch. ● Skontrolujte, či spotreba vzduchu a maximálny prevádzkový tlak pneumatického náradia a (s kompresorom) použitých spojovacích potrubí zodpovedajú tlaku nastavenému na regulátore tlaku (nie je súčasťou dodávky) a množstvu vzduchu dodávaného kompresorom. ● Výkon kompresora je zaručený pri prevádzke vo výške od 0 do 1000 metrov nad hladinou mora.97

PRÍSTROJA ● Skontrolujte prípadné poškodenie transportom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. ● Postavenie kompresora by sa malo uskutočniť v blízkosti spotrebiča. ● Použitie predlžovacích káblov sa neodporúča. ● Dbať na suchý a bezprašný nasávaný vzduch. ● Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti. ● Kompresor smie byť používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne alebo zápalné plyny. ● Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané. Upozornenie! Tento kompresor sa smie používať iba vtedy, keď je pripevnený k stene, ktorá dokáže uniesť jeho hmotnosť; je zakázané používať kompresor v akejkoľvek inej kongurácii.

Po vybratí kompresora z obalu a skontrolovaní jeho neporušenosti sa uistite, že sú k dispozícii všetky súčasti uvedené v zozname „Obsah balenia“. Pred inštaláciou kompresora je potrebné mať pripravený materiál a/alebo nástroje znázornené na obrázku 1 (NIE sú súčasťou dodávky), a to: – meracia páska, – lepiaca páska, – nožnice, – vodováha, – vŕtačka/skrutkovač, – skrutkovač Phillips, – skrutky (4), – rozperky (4). Upozornenie! Pri upevňovaní na tehlové alebo betónové steny použite skrutky a rozperky. Pri upevňovaní na akýkoľvek iný povrch (vopred skontrolujte, či stena unesie hmotnosť kompresora) zabezpečte skrutky a rozperky príslušného typu. Pri upevňovaní je vhodné využiť pomoc druhej osoby. Zvoľte takú polohu na umiestnenie kompresora, aby mal spotrebič dostatok priestoru na otáčanie o viac ako 170° a aby bola ľahko dostupná hadica na stlačený vzduch. Aby bola zaistená dobrá ventilácia a účinné chladenie, je dôležité, aby bol kompresor vzdialený aspoň 50 cm od akejkoľvek steny a/alebo prekážky (obr. 2), s výnimkou samotnej steny, na ktorej je kompresor upevnený.

6.1 Upevnenie na stenu

Dodržujte špecikácie uvedené v tomto návode (obrázky 3, 4 a 5). ● Použite list s pokynmi (je súčasťou dodávky) ako šablónu a označte body, kde sa majú vytvoriť otvory na upevnenie (obr. 3). Odstráňte a uschovajte list pre nahliadnutie/opätovné použitie v budúcnosti. ● Pomocou 8 mm vrtáku vyvŕtajte do steny štyri otvory (obr.

4) a zasuňte rozperky (obr. 5).

● Zatočte skrutky a venujte pozornosť tomu, aby ste predtým založili gumové podložky (obr. 5). ● Skrutky takmer úplne utiahnite (obr. 6 – fáza I). ● Umiestnite kompresor vedľa daných štyroch skrutiek, potom ho zaveste a dbajte na to, aby ste na skrutky uložili všetky otvory rámu kompresora: ako je znázornené na obr. 6 – fáza II. ● Nechajte kompresor jemne klesnúť, aby sa všetky štyri skrutky dali zasunúť do úzkeho otvoru, ako je znázornené na obr. 6 – fáza III. ● Úplne utiahnite štyri skrutky (obr. 7).

Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou. Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami. Pred uvedením do prevádzky dbajte na to, či prítomné sieťové napätie zodpovedá prevádzkovému napätiu podľa typového štítku na prístroji. Uistite sa, že vypínač ON/ OFF nie je v polohe I (ON). Dlhé prípojné vedenia, ako aj predlžovacie káble, káblové bubny atď. spôsobujú pokles napätia a môžu spôsobiť problémy pri rozbehu motora. Pri nízkych teplotách pod +5 °C je nábeh motora obmedzený ťažkým chodom.

7.2 Spustenie a používanie

● Skontrolujte zhodu údajov na typovom štítku kompresora so skutočnými vlastnosťami elektrického systému; prípustná je odchýlka napätia ± 10 % vzhľadom na nominálnu hodnotu. ● Pripojte požadovaný pneumatický nástroj k rýchlospojke (č. 5). – Súčasťou navíjača (č. 7) je automatický blokovací mechanizmus, ktorý umožňuje zastavenie hadice (č.

4) v požadovanej dĺžke.

– Odvíjanie hadice: opatrne vyberte hadicu z uloženia; po odvinutí potrebnej dĺžky hadice mierne povoľte držadlo. Týmto spôsobom, keď zaznie kliknutie, dôjde k aktivácii blokovania (obr. 9). Pred uvoľnením držadla sa uistite, že je hadica zablokovaná.. – Navíjanie hadice: uvoľnite blokovanie potiahnutím vytiahnutej hadice smerom von (obr. 10). Nechajte hadicu kontrolovane sa navinúť, pričom ju sprevádzajte, kým sa úplne nenavinie na navíjač. ● Zapojte zástrčku napájacieho kábla do vhodnej zásuvky a uistite sa, že prepínač I/O na kompresore je v polohe „O“ (VYPNUTÝ). ● Teraz je kompresor pripravený na použitie. ● Prepnutím prepínača I/O kompresor spustí čerpanie vzduchu a jeho vedenie cez výtlačné potrubie do nádrže. ● Akonáhle sa dosiahne horná kalibračná hodnota (nastavená výrobcom počas testovacej fázy), kompresor sa zastaví. Kompresor sa pomocou vzduchu automaticky znovu spustí, keď sa dosiahne spodná kalibračná hodnota (2 bary medzi hornou a spodnou hodnotou). ● Kompresor pokračuje v tomto cykle automaticky, dokým nepoužijete prepínač I/O. ● Ak chcete kompresor znova použiť, počkajte pred opätovným spustením aspoň 10 sekúnd od jeho vypnutia. ● Skontrolujte, či spotreba vzduchu a maximálny prevádzkový tlak použitého pneumatického náradia zodpovedajú tlaku nastavenému na regulátore tlaku (nie je súčasťou dodávky) a množstvu vzduchu dodávaného kompresorom. ● Po dokončení práce: – úplne naviňte hadicu a sprevádzajte ju do uloženia, – zastavte kompresor použitím prepínača I/O a prepnite ho do polohy „O“ (VYPNUTÝ). – odpojte elektrickú zástrčku, – vyprázdnite nádrž.

8. ČISTENIE A ÚDRŽBA

Pozor! Pred všetkými čistiacimi ate kábel zo siete. Pozor! Počkajte, kým je kompresor úplne vychladnutý! Nebezpečenstvo popálenia! Pozor! Pred všetkými čistiacimi a údržbovými prácami zbaviť kotol tlaku!

● Udržujte ochranné zariadenia vždy v m vzduchom pri nastavení na nízky tlak. ● Odporúčame, aby ste prístroj čistili priamo po každom použití. ● Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. ● Pred čistením musia byť vzduchové nástroje odpojené od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami a pod. ● Udržujte hadicu navíjača čistou, aby bol možný správny pohyb.

8.2 Kondenzovaná voda (obr. 11)

Kondenzovaná voda sa musí denne vypúšťať otvorením odvodňovacieho ventilu (odk. 3) (na spodnej strane tlakovej nádrže). Pozor! Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

8.3 Bezpečnostný ventil (odk. 10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak. Nie je prípustné meniť nastavenie bezpečnostného ventilu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Otáčajte objímkou, až kým nebude počuteľný únik stlačeného vzduchu (Obr. 12). Potom objímku opäť zaskrutkujte. Udržujte bezpečnostný ventil a jeho okolie čisté a bez prekážajúcich predmetov.

FUNKCIA PO PRVÝCH 100 HODINÁCH KAŽDÝCH 100 HODÍN Čistenie nasávacieho ltra a/alebo výmena ltračného prvku

Sací lter zabraňuje nasávaniu prachu a nečistôt. Tento lter sa musí čistiť najmenej každých 100 prevádzkových hodín. Zanesený sací lter výrazne znižuje výkon kompresora. Telo sacieho ltra je nepohyblivé, NIKDY SA NESMIE odstrániť. Ak chcete vyčistiť alebo vymeniť ltračný prvok, jednoducho odstráňte kryt. Aby ste odstránili kryt, odtočte ho proti smeru hodinových ručičiek. Vyčistite ltračný prvok ľahkým poklepaním a nasmerovaním prúdu stlačeného vzduchu pri nízkom tlaku (asi 3 bary) na lter a potom ho znova namontujte.

Pozor! Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zariadenia na stlačený vzduch, ktoré sú k nemu pripojené, a vypustite kondenzát. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou. Pozor! Kompresor uchovávajte iba v suchom prostredí, ktoré nie je prístupné nepovolaným osobám. Prikryte ho plachtou, aby sa na vnútorných mechanizmoch neusádzal prach. Ak je kompresor dlhší čas neaktívny, pred použitím ho skontrolujte, či funguje správne.

9. LIKVIDÁCIA A RECYKLÁCIA

V súlade so smernicou 2012/19/EÚ o zneškodňovaní odpadových elektrických a elektronických zariadení (OEEZ). Symbol preškrtnutej odpadovej nádoby na zariadení alebo na obale znamená, že výrobok, sa po ukončení svojej životnosti nesmie likvidovať spolu s bežným odpadom. Používateľ preto bude musieť, po ukončení životnosti, odovzdať spotrebič v zberni na recykláciu elektrických a elektronických zariadení alebo ho odovzdať predajcovi pri nákupe nového spotrebiča rovnakého druhu, v pomere jeden starý za jeden nový spotrebič. Diferencovaným zberom a odovzdaním spotrebiča v recyklačnom stredisku, kde bude zlikvidovaný postupmi, ktoré nepoškodzujú životné prostredie, sa prispieva k predchádzaniu negatívnych dopadov na životné prostredie a zdravie obyvateľstva a pomáha využitiu a/ alebo recyklácii materiálov spotrebiča. Vyhodenie spotrebiča voľne do prírody znamená pokutu pre používateľa v súlade s platnými zákonmi.

10. MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ

DOVOLENÉ Anomália Príčina Zákrok Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba. V dôsledku zasiahnutia tepelných ochrán dochádza k prehriatiu motora. Nechajte kompresor vychladnúť. Vyvetrajte miestnosť. Kompresor sa zastaví po niekoľkých pokusoch o rozbehnutie sa. V dôsledku zasiahnutia tepelnej ochrany dochádza k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja). Uveďte do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnosť. Počkajte niekoľko minút a kompresor sa autonomaticky znova uvedie do chodu. Kompresor sa nezastaví a zasiahne poistný ventil. Nesprávne fungovanie kompresora alebo porucha tlakového spínača. Odpojte vidlicu, zástrčku a obráťte sa na servisné stredisko. Akékoľvek iné zásahy musí vykonávať personál z autorizovaných Servisných stredísk a musí požiadať o dodanie originálnych náhradných dielov. Poškodenie strojného zariadenia môže narušiť bezpečnosť a v každom prípade ruší platnosť príslušnej záruky.100
