NÁVOD K OBSLUZE FMXCMD152WE STANLEY

Příručka k obsluze (Překlad původních pokynů)

Všechny identifikační údaje (výrobce, model, kód a sériové číslo) jsou vytištěny na štítku EK nalepeném na poslední straně této příručky.

TECHNICKÉ ÚDAJE: Informace naleznete na štítku nalepeném na poslední straně manuálu

2 - značka CE a symbol směrnice WEEE

3 - typové / kódové / výrobní číslo

4 - průtok vzduchu v (l/min) a (cfm = ft3/min)

5 - průtok kompresoru vzduchu v (l/min) a (cfm = ft3/min)

6 - maximální provozní tlak (bar a PSI = libry na čtvereční palec),

kapacita zásobníku (l), otáčky za minutu (ot/min), hmotnost (kg)

7 - zaručená hladina akustického výkonu v dB(A)

naměřená hladina akustického výkonu v dB(A)

8 - elektrické údaje: napětí (V), frekvence (Hz), absorpce (A), výkon

10 - prohlášení o původu

11 - rok produkce / výroby

3 - typové / kódové / výrobné číslo

7 - zaručená hladina akustického výkonu v dB(A)

10. Varnostni ventil

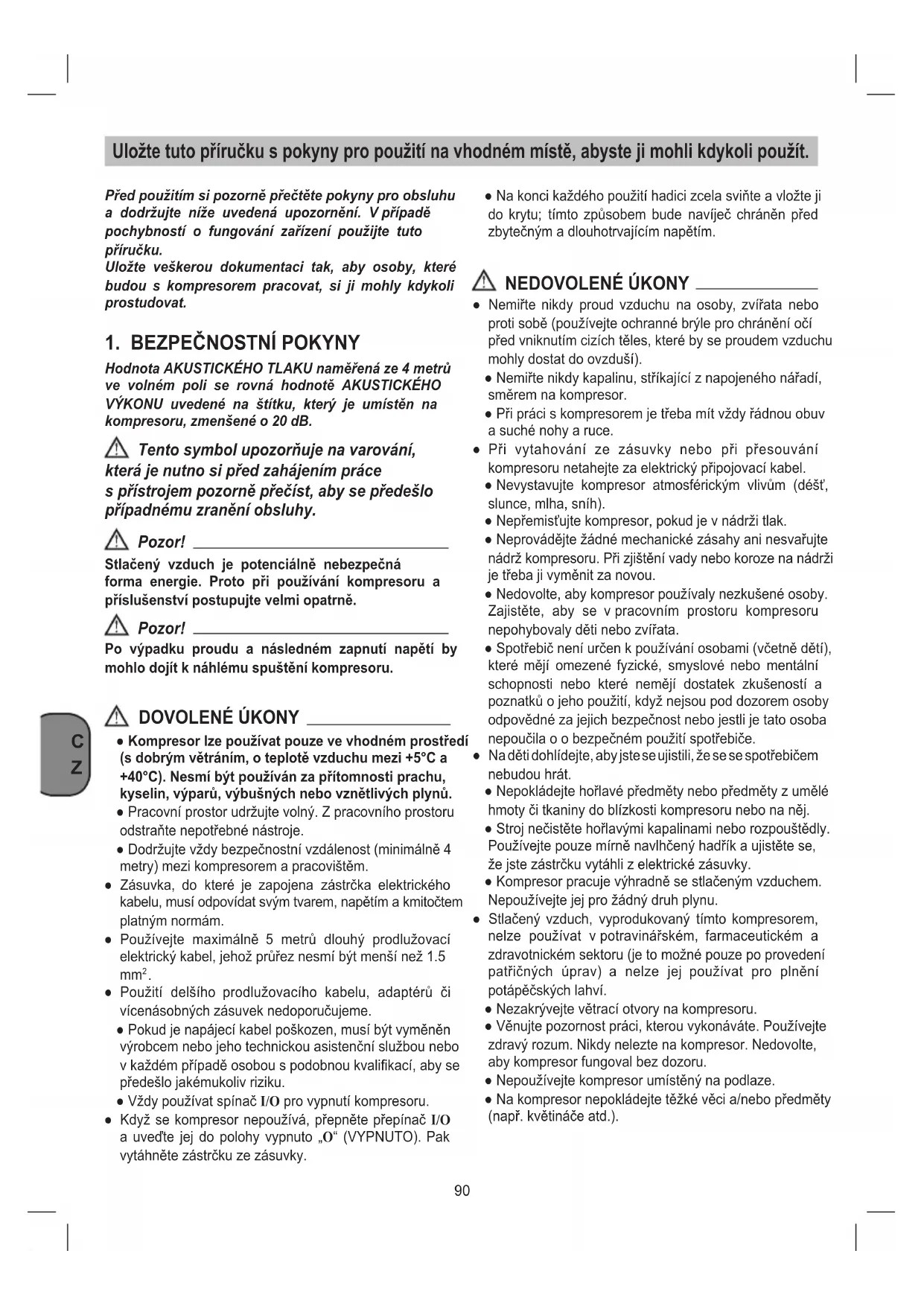

Uložte tuto příručku s pokyny pro použití na vhodném místě, abyste ji mohli kdykoli použít. Před použitím si pozorně přečtěte pokyny pro obsluhu a dodržujte níže uvedená upozornění. V případě pochybností o fungování zařízení použijte tuto příručku. Uložte veškerou dokumentaci tak, aby osoby, které budou s kompresorem pracovat, si ji mohly kdykoli prostudovat.

1. BEZPEČNOSTNÍ POKYNY

Hodnota AKUSTICKÉHO TLAKU naměřená ze 4 metrů ve volném poli se rovná hodnotě AKUSTICKÉHO VÝKONU uvedené na štítku, který je umístěn na kompresoru, zmenšené o 20 dB. Tento symbol upozorňuje na varování, která je nutno si před zahájením práce s přístrojem pozorně přečíst, aby se předešlo případnému zranění obsluhy. Pozor! Stlačený vzduch je potenciálně nebezpečná forma energie. Proto při používání kompresoru a příslušenství postupujte velmi opatrně. Pozor! Po výpadku proudu a následném zapnutí napětí by mohlo dojít k náhlému spuštění kompresoru. DOVOLENÉ ÚKONY ● Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, o teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů. ● Pracovní prostor udržujte volný. Z pracovního prostoru odstraňte nepotřebné nástroje. ● Dodržujte vždy bezpečnostní vzdálenost (minimálně 4 metry) mezi kompresorem a pracovištěm. ● Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám. ● Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5

● Použití delšího prodlužovacího kabelu, adaptérů či vícenásobných zásuvek nedoporučujeme. ● Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo jeho technickou asistenční službou nebo v každém případě osobou s podobnou kvalikací, aby se předešlo jakémukoliv riziku. ● Vždy používat spínač I/O pro vypnutí kompresoru. ● Když se kompresor nepoužívá, přepněte přepínač I/O a uveďte jej do polohy vypnuto „O“ (VYPNUTO). Pak vytáhněte zástrčku ze zásuvky. ● Na konci každého použití hadici zcela sviňte a vložte ji do krytu; tímto způsobem bude navíječ chráněn před zbytečným a dlouhotrvajícím napětím. NEDOVOLENÉ ÚKONY ● Nemiřte nikdy proud vzduchu na osoby, zvířata nebo proti sobě (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší). ● Nemiřte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor. ● Při práci s kompresorem je třeba mít vždy řádnou obuv a suché nohy a ruce. ● Při vytahování ze zásuvky nebo při přesouvání kompresoru netahejte za elektrický připojovací kabel. ● Nevystavujte kompresor atmosférickým vlivům (déšť, slunce, mlha, sníh). ● Nepřemisťujte kompresor, pokud je v nádrži tlak. ● Neprovádějte žádné mechanické zásahy ani nesvařujte nádrž kompresoru. Při zjištění vady nebo koroze na nádrži je třeba ji vyměnit za novou. ● Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata. ● Spotřebič není určen k používání osobami (včetně dětí), které mějí omezené fyzické, smyslové nebo mentální schopnosti nebo které nemějí dostatek zkušeností a poznatků o jeho použití, když nejsou pod dozorem osoby odpovědné za jejich bezpečnost nebo jestli je tato osoba nepoučila o o bezpečném použití spotřebiče. ● Na děti dohlídejte, aby jste se ujistili, že se se spotřebičem nebudou hrát. ● Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj. ● Stroj nečistěte hořlavými kapalinami nebo rozpouštědly. Používejte pouze mírně navlhčený hadřík a ujistěte se, že jste zástrčku vytáhli z elektrické zásuvky. ● Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu. ● Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví. ● Nezakrývejte větrací otvory na kompresoru. ● Věnujte pozornost práci, kterou vykonáváte. Používejte zdravý rozum. Nikdy nelezte na kompresor. Nedovolte, aby kompresor fungoval bez dozoru. ● Nepoužívejte kompresor umístěný na podlaze. ● Na kompresor nepokládejte těžké věci a/nebo předměty (např. květináče atd.).91

CO JE TŘEBA VĚDĚT ● Tento kompresor je vyroben tak, aby fungoval přerušovaně v poměru uvedeném na štítku s technickými údaji (např. S3 25 % znamená 2,5 minut provozu a 7,5 minut přestávky) a zabránilo se tak přílišnému zahřátí elektrického motoru. Motor je vybavený tepelným ochranným spínačem, který automaticky přeruší přívod elektrického proudu, pokud by došlo k přílišnému zvýšení teploty při odběru proudu. ● Všechny kompresory jsou vybaveny pojistným ventilem, který v případě špatného fungování presostatu zasáhne a zaručí tak bezpečný chod kompresoru. Bezpečnostní ventil je nastaven tak, aby nedošlo k přetlakování vzduchového zásobníku. Tento ventil je přednastaven výrobcem neotevře se, dokud tlak v zásobníku nedosáhne této hodnoty. Nepokoušejte se seřizovat nebo vyřazovat toto bezpečnostní zařízení. Jakékoliv seřizování tohoto ventilu by mohlo způsobit těžký úraz. Vyžaduje-li toto zařízení servis nebo údržbu, obraťte se na autorizované servisní středisko. ● Červená značka na tlakoměru odkazuje na maximální provozní tlak nádrže. Netýká se nastaveného tlaku. ● Při montáži pneumatického nářadí na hadici se stlačeným vzduchem, produkovaným kompresorem, je bezpodmínečně nutné zastavit výstup vzduchu z hadice. ● Použití stlačeného vzduchu na různé zamýšlené pou- žití (nafukování, foukání, pneumatické nástroje, atd.) předpokládá znalost a dodržování předpisů platných v jednotlivých případech. ● Zkontrolujte, zda spotřeba vzduchu a maximální provozní tlak pneumatického nářadí a (s kompresorem) použitých spojovacích potrubí odpovídají tlaku nastavenému na regulátoru tlaku (není součástí dodávky) a množství vzduchu dodávaného kompresorem. ● Výkon kompresoru je zaručen při provozu mezi 0 a 1000 metry nad mořem.

2. POPIS ZAŘÍZENÍ (obr. 8)

1. nasávací vzduchový ltr,

3. kohout pro vypouštění kondenzátu z nádrže,

4. vzduchové potrubí,

6. tlakoměr (ukazuje tlak v nádrži),

8. přepínač I/O (ON/OFF)

10. bezpečnostní ventil.

● vzduchový kompresor, ● montážní návod, ● gumové podložky (4), ● návod k použití a další dokumenty.

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.92

● Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal. ● K umístění kompresoru by mělo dojít v blízkosti spotřebiče. ● Použití prodlužovacích kabelů se nedoporučuje. ● Je třeba dbát na suchý a bezprašný nasávaný vzduch. ● Kompresor neumíst’ovat ve vlhké nebo mokré místnosti. ● Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. ● Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno. Upozornění! Tento kompresor se smí používat pouze připevněný ke stěně vhodné s vhodnou nosností; je zakázáno používat kompresor v jakékoliv jiné konguraci.

Po vyjmutí kompresoru z obalu a zkontrolování jeho nepo- rušenosti se ujistěte, že jsou k dispozici všechny součásti uvedené v seznamu „Obsah balení“. Před instalací kompresoru je třeba mít připravený materiál a/nebo nástroje znázorněné na obrázku 1 (NE jsou sou- částí dodávky), a to: – měřicí páska, – lepicí páska, – nůžky, – vodováha, – vrtačka/šroubovák, – šroubovák Phillips, – šrouby (4), – rozpěrky (4). Upozornění! Při upevňování na cihlové nebo betonové stěny použijte šrouby a rozpěrky. Při upevňování na jakýkoli jiný povrch (předem zkontrolujte, zda stěna unese hmotnost kompresoru) zajistěte šrouby a rozpěrky příslušného typu. Při upevňování je vhodné využít pomoc druhé osoby. Zvolte takovou polohu na umístění kompresoru, aby za- řízení mělo dostatek prostoru na otáčení o více než 170° a aby byla snadno dostupná hadice na stlačený vzduch. Aby byla zajištěna dobrá ventilace a účinné chlazení, je důležité, aby byl kompresor vzdálen alespoň 50 cm od ja- kékoliv stěny a/nebo překážky (obr. 2), s výjimkou samot- né stěny, na níž je kompresor upevněn.

6.1 Upevnění na stěnu

Dodržujte specikace uvedené v tomto návodu (obrázky 3, 4 a 5). ● Použijte list s pokyny (je součástí dodávky) jako šablonu a označte body, kde se mají vytvořit otvory pro upevnění (obr. 3). Odstraňte a uschovejte list pro nahlédnutí a/nebo opě- tovné použití v budoucnosti. ● Pomocí 8 mm vrtáku vyvrtejte do zdi čtyři otvory (obr. 4) a zasuňte rozpěrky (obr. 5). ● Zatočte šrouby a věnujte pozornost tomu, abyste předtím založili gumové podložky (obr. 5). ● Šrouby téměř úplně utáhněte (obr. 6 - fáze I). ● Umístěte kompresor vedle daných čtyř šroubů, poté jej zavěste a dbejte na to, abyste na šrouby umístili všechny otvory rámu kompresoru: jak je znázorněno na obr. 6 - fáze II. ● Nechte kompresor jemně klesnout, aby se všechny čtyři šrouby zasunuly do úzkého otvoru, jak je znázorněno na obr. 6 - fáze III. ● Zcela utáhněte čtyři šrouby (obr. 7).

7. UVEDENÍ DO PROVOZU

7.1 Připojení k síti

Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Zásuvka, do které je zapojena zástrčka elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám. Při uvedení do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím podle výkonového štítku stroje. Ujistěte se, že spínač „ON/OFF“ (zapnutí/vypnutí) není v poloze „I“ (ON). Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

7.2 Spuštění a používání

● Zkontrolujte shodu údajů na typovém štítku kompresoru se skutečnými vlastnostmi elektrického systému; přípustná je odchylka napětí ± 10% vzhledem k nominální hodnotě. ● Připojte požadovaný pneumatický nástroj k rychlospojce (č. 5). – Součástí navíječe (č. 7) je automatický blokovací mechanismus, který umožňuje zastavení hadice (č.

4) v požadované délce.

Nikdy nenechávejte hadici navíjet se nekontro- lovaně. – Zamykací systém vydává během odvíjení a navíjení kovový zvuk; není to vada. Pokud se hluk po mnoha použitích změní a/nebo pokud se vyskytnou problémy s mechanismem, kon- taktujte servisní středisko. – Odvíjení hadice: opatrně vyjměte hadici z uložení; po odvinutí potřebné délky hadice mírně povolte držadlo. Tímto způsobem, jakmile uslyšíte „KLIKNU- TÍ“, dojde k aktivaci blokování (obr. 9).93

Před uvolněním držadla se ujistěte, že je hadice zablokovaná . – Navíjení hadice: uvolněte blokování zatažením za nataženou hadici směrem ven (obr. 10). Nechte hadici kontrolovaně se navinout, přičemž ji doprová- zejte, dokud se zcela nenavine na navíječ. ● Zapojte zástrčku napájecího kabelu do vhodné zásuvky a ujistěte se, že přepínač I/O na kompresoru je ve vypnuté poloze “O” (OFF). ● Nyní je kompresor připraven k použití. ● Přepnutím přepínače I/O kompresor spustí čerpání vzduchu přes výtlačné potrubí do nádrže. ● Jakmile se dosáhne horní kalibrační hodnota (nasta- vená výrobcem během fáze kolaudování), kompresor se zastaví. Kompresor se pomocí vzduchu automaticky znovu spustí, jakmile se dosáhne spodní kalibrační hodnota (2 bary mezi horní a spodní hodnotou). ● Kompresor pokračuje v tomto cyklu automaticky, dokud nepoužijete přepínač I/O. ● Chcete-li kompresor znovu použít, počkejte před opě- tovným spuštěním alespoň 10 sekund od jeho vypnutí. ● Zkontrolujte, zda spotřeba vzduchu a maximální provozní tlak použitého pneumatického nářadí od- povídají tlaku nastavenému na regulátoru tlaku (není součástí dodávky) a množství vzduchu dodávaného kompresorem. ● Po dokončení práce: – zcela naviňte hadici a doprovázejte ji do uložení; – zastavte kompresor použitím přepínače I/O, a přepněte ho do vypnuté polohy “O” (OFF). – odpojte elektrickou zástrčku; – vyprázdněte nádrž.

Pozor! Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky. Pozor! Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení! Pozor! Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

● Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem. ● Doporučujeme čištění přístroje po každém použití. ● Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. ● Před čištěním musí být vzduchové nástroje odpojeny od kompresoru. Kompresor se nesmí čistit vodou, roz- pouštědly apod. ● Udržujte hadici navíječe čistou, aby byl možný správný pohyb.

8.2 Kondenzační voda (obr. 11)

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (odk. 3) (spodní strana tlakové nádoby). Pozor! Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

8.3 Bezpečnostní ventil (odk. 10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat. Občas ventil aktivujte, abyste měli jistotu, že v případě potřeby bude fungovat správně. Otáčejte objímkou, dokud neucítíte, že vychází ven stlačený vzduch (Obr. 12). Poté ji znovu našroubujte. Pojistný ventil a jeho okolí udržujte vždy čisté a volné.

HODINÁCH Čištění nasávacího ltru a/nebo výměna ltračního prvku

Vypuštění kondenzované vody z nádrže Každý den a při ukončení práce.94

Porucha Příčina Zásah Kompresor se zastaví a po několika minutách se sám spustí. Zásah tepelné ochrany z důvodu přehřátí motoru. Nechte kompresor vychladnout. Vyvětrejte místnost. Kompresor se po několika pokusech o spuštění zastaví. Zásah tepelné ochrany z důvodu přehřátí motoru (vypojení ze zásuvky během chodu, nedostatečné napájecí napětí). Stiskněte spínač zapínání/vypínání. Vyvětrejte místnost. Vyčkejte několik minut a kompresor se sám spustí. Kompresor nelze zastavit a zasáhne pojistný ventil. Nepravidelný chod kompresoru nebo porucha presostatu. Odpojte ze zásuvky a obraťte se na servisní centrum. Zásahy, neuvedené v této tabulce, mohou provádět výhradně autorizované Technické servisy, které si v případě potřeby vyžádají originální náhradní díly. Jakýkoli neodborný zásah může být nebezpečný a v každém případě ruší záruku na příslušný kompresor.

8.4 Čištění sacího ltru (č. 1)

Sací ltr zabraňuje nasávání prachu a nečistot. Tento ltr se musí čistit nejméně každých 100 provozních hodin. Za- nesený sací ltr výrazně snižuje výkon kompresoru. Tělo sacího ltru je nepohyblivé, NIKDY SE NESMÍ od- stranit. Pokud chcete vyčistit nebo vyměnit ltrační prvek, jednoduše odstraňte kryt. Abyste odstranili kryt, vyšroubuj- te ho proti směru hodinových ručiček. Vyčistěte ltrační prvek lehkým poklepáním a nasměro- váním proudu stlačeného vzduchu při nízkém tlaku (asi 3 bary) na ltr a znovu jej namontujte.

Pozor! Vyjměte zástrčku z proudové zásuvky, odvzdušněte zařízení a všechny k němu připojené nástroje na stlačený vzduch a vypusťte kondenzát. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu. Pozor! Kompresor uchovávejte pouze v suchém prostředí, které není přístupné nepovolaným osobám. Přikryjte ho plachtou, aby se zabránilo na vnitřních mechanismech shromažďování prachu. Pokud je kompresor delší dobu neaktivní, před použitím ho zkontrolujte, zda funguje správně.

9. LIKVIDACE A RECYKLACE

V souladu se směrnicí 2012/19/EU o zneškodňování odpadních elektrických a elektronických zařízení (OEEZ). Symbol proškrtnuté nádoby na odpad na zařízení nebo na jeho obalu znamená, že výrobek se po ukončení životnosti nesmí likvidovat jako komunální odpad. Užívatel bude muset, po ukončení životnosti, odevzdat spotřebič na sběrném místě pro recyklaci elektrických a elektronických zařízení nebo ho odevzdat prodejci při koupě nového spotřebiče stejného druhu, v poměru jeden starý za jeden nový spotřebič. Odděleným sběrem a odevzdáním spotřebiče v místě recyklace, kde bude zlikvidován postupem, ktorý nepoškodí životní prostředí, se přispěje k omezení negativních dopadů na životní prostředí a zdraví obyvatelstva a pomůže se využití a/nebo recyklaci materiálů spotřebiče. Volné vyhození spotřebiče bude znamenat pokutu pre užívatele podle platných zákonů.95

1. nasávací vzduchový lter,

3. kohút na vypúšťanie kondenzátu z nádrže,

4. vzduchové potrubie,

6. tlakomer (ukazuje tlak v nádrži),

10. bezpečnostný ventil.
