BRUKSANVISNING FMXCMD152WE STANLEY

Instruktionsmanual (Översättning av originalinstruktionerna)

Alla identifieringsdata, tillverkare, modell, kod och serienummer, återges i CE-märkningen, som sitter på sista sidan i manualen.

TEKNISKA DATA: Se etiketten applicerad på sista sidan i denna manual

SE Teckenförklaring:

1 - Tillverkarens data

2 - CE-märke och RAEE symbol

3 - Modell / Kod / Serienummer

4 - Luftflöde mätt i (l/min) och (cfm)

5 - Luft från kompressorn mätt i (l/min) och (cfm)

6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut

7 - Garanterad ljudeffektnivå i dB(A)

Uppmätt ljudeffektnivå i dB(A)

8 - Elektriska data: matningsspänning (V), frekvens (Hz),

strömförbrukning (A), effekt i (kW) och (HP)

11 - Tillverkningsår

Läs igenom bruksanvisningen innan maskinen startas. Följ säkerhetsföreskrifterna nedan. Se bruksanvisningen om du är osäker på funktionen. Förvara bruksanvisningen för framtida konsultation.

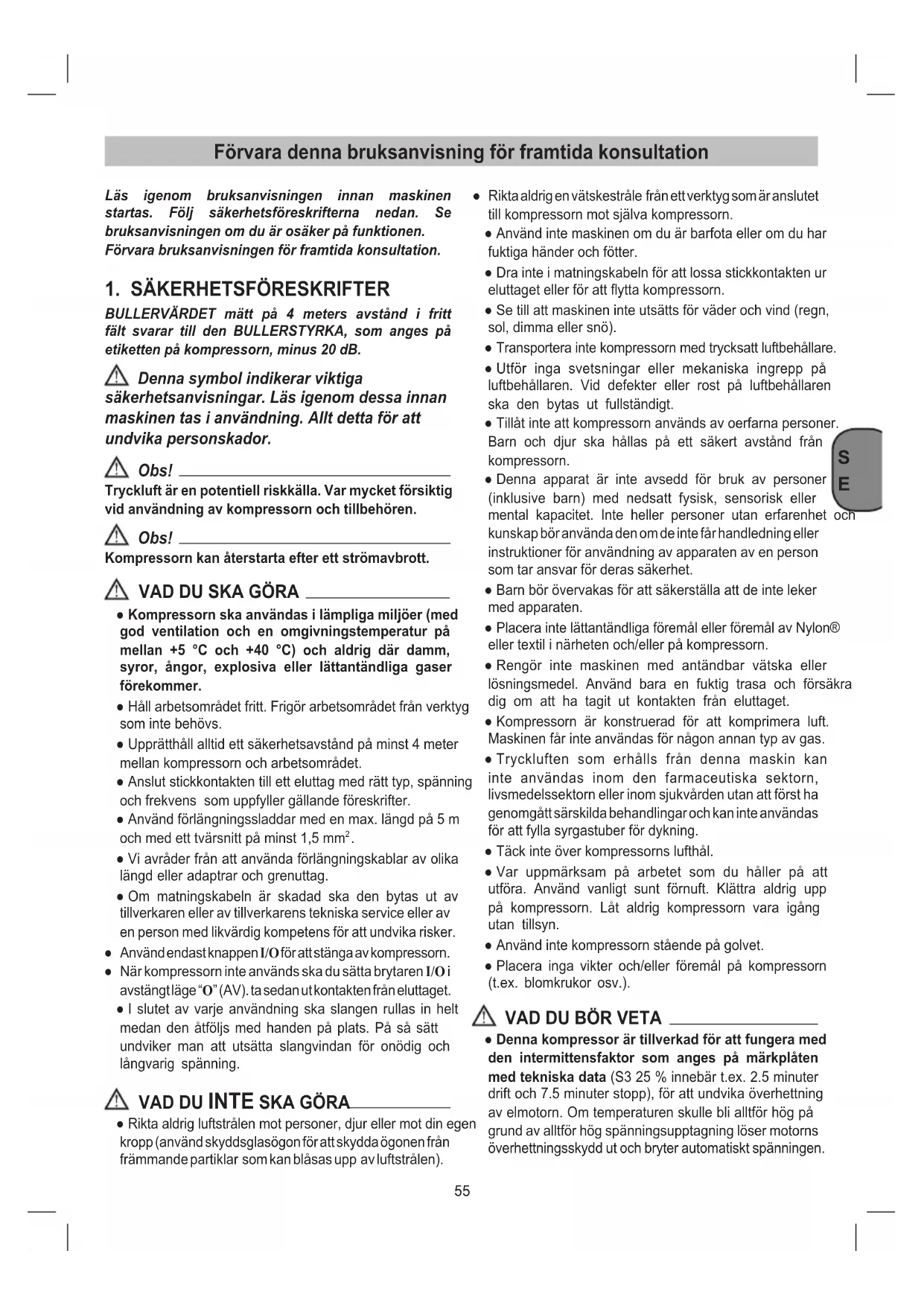

1. SÄKERHETSFÖRESKRIFTER

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB. Denna symbol indikerar viktiga säkerhetsanvisningar. Läs igenom dessa innan maskinen tas i användning. Allt detta för att undvika personskador. Obs! Tryckluft är en potentiell riskkälla. Var mycket försiktig vid användning av kompressorn och tillbehören. Obs! Kompressorn kan återstarta efter ett strömavbrott.

● Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer. ● Håll arbetsområdet fritt. Frigör arbetsområdet från verktyg som inte behövs. ● Upprätthåll alltid ett säkerhetsavstånd på minst 4 meter mellan kompressorn och arbetsområdet. ● Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. ● Använd förlängningssladdar med en max. längd på 5 m och med ett tvärsnitt på minst 1,5 mm

● Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag. ● Om matningskabeln är skadad ska den bytas ut av tillverkaren eller av tillverkarens tekniska service eller av en person med likvärdig kompetens för att undvika risker. ● Använd endast knappen I/O för att stänga av kompressorn. ● När kompressorn inte används ska du sätta brytaren I/O i avstängt läge “O” (AV). ta sedan ut kontakten från eluttaget. ● I slutet av varje användning ska slangen rullas in helt medan den åtföljs med handen på plats. På så sätt undviker man att utsätta slangvindan för onödig och långvarig spänning.

VAD DU INTE SKA GÖRA

● Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen). ● Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn. ● Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter. ● Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att ytta kompressorn. ● Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö). ● Transportera inte kompressorn med trycksatt luftbehållare. ● Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt. ● Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avstånd från kompressorn. ● Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en person som tar ansvar för deras säkerhet. ● Barn bör övervakas för att säkerställa att de inte leker med apparaten. ● Placera inte lättantändliga föremål eller föremål av Nylon® eller textil i närheten och/eller på kompressorn. ● Rengör inte maskinen med antändbar vätska eller lösningsmedel. Använd bara en fuktig trasa och försäkra dig om att ha tagit ut kontakten från eluttaget. ● Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas. ● Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning. ● Täck inte över kompressorns lufthål. ● Var uppmärksam på arbetet som du håller på att utföra. Använd vanligt sunt förnuft. Klättra aldrig upp på kompressorn. Låt aldrig kompressorn vara igång utan tillsyn. ● Använd inte kompressorn stående på golvet. ● Placera inga vikter och/eller föremål på kompressorn (t.ex. blomkrukor osv.).

● Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3 25 % innebär t.ex. 2.5 minuter drift och 7.5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen. Förvara denna bruksanvisning för framtida konsultation56

3. Kran för kondenstömning från behållare

6. Manometer (anger trycket i behållaren)

● Luftkompressor ● Monteringsanvisningar ● Distansringar i gummi (4) ● Bruksanvisning och andra dokument

4. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar. ● Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet. Säkerhetsventilen är inställd för att undvika övertryck i lufttankarna. Denna ventil har ställts in på fabriken och fungerar inte om inte trycket i tanken uppnår detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning. Eventuella ändringar som görs på denna ventil kan orsaka allvarliga skador. Om denna anordning kräver service eller underhåll kontakta ett auktoriserat servicecentrum. ● Det röda strecket på manometern indikerar maximalt driftstryck för tanken. Det gäller inte det inställda trycket. ● Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftödet från tryckluftsröret. ● Vid användning av tryckluft till olika ändamål (blåsa upp, blåsa, däckverktyg osv.) är det nödvändigt att känna till och respektera gällande regelverk för de olika situationerna. ● Kontrollera att luftförbrukningen och det maximala drifttrycket för tryckluftsverktyget och anslutningsslangarna (till kompressorn) som ska användas är förenliga med trycket som är inställt på tryckregulatorn (medföljer inte) och med mängden luft som avges av kompressorn. ● Kompressorns prestanda garanteras för en funktion mellan 0 och 1000 meter vid havsnivån.57

● Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. ● Uppställningen av kompressorn bör vara i närheten av förbrukaren. ● Vi avråder från att använda förlängningskabel. ● Se till att insugningsluften är torr och dammfri. ● Ställ inte upp kompressorn i ett fuktigt eller vått utrymme. ● Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. ● Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. Obs! Denna kompressor får endast användas fastsatt på en vägg som klarar att bära dess vikt. Det är förbjudet att använda kompressorn i något annat utförande.

Efter att ha tagit ut kompressorn från emballaget och kontrollerat att den är intakt ska du försäkra dig om att alla komponenter som anges i listan ”innehåll i förpackningen” nns. Innan kompressorn installeras är det nödvändigt att förse sig med det material och/eller redskap som visas på bild 1 (Medföljer INTE), det vill säga: – Måttband – Tejp – Sax – Vattenpass – Borr/skruvdragare – Kryssmejsel – Skruvar (4) – Pluggar (4). Varning! Vid fastsättning i fylld vägg eller cementvägg ska du använda skruv och expansionsplugg. Vid fastsättning i andra slags ytor (kontrollera först att väggen kan bära kompressorns vikt) ska du köpa lämpliga skruvar och pluggar. Vi rekommenderar att vara två personer när utrustningen sätts fast. Välj platsen där kompressorn ska sättas fast på så sätt att utrustningen har tillräckligt utrymme för att kunna vridas mer än 170° och luftkompressorns slang är lättillgänglig. För korrekt ventilation och effektiv kylning är det viktigt att kompressorn har ett avstånd på minst 50 cm från alla väggar och/eller hinder (g. 2), med undantag för själva väggen där kompressorn sitter fast.

6.1 Fastsättning på vägg

Respektera specikationerna som anges i denna handbok (gurer 3, 4 och 5). ● Använd monteringsanvisningarna (medföljer) som mall för att märka punkterna där monteringshålen ska borras (g. 3). Ta bort och förvara bladet för att kunna läsa och/eller använda det i framtiden. ● Borra fyra hål iväggen med en borrspets på 8 mm (g.

4) och sätt in pluggarna (g. 5).

● För in skruvarna efter att ha satt in distansringarna i gummi (g. 5). ● Skruva nästan helt in skruvarna (g. 6 - fas I). ● Placera kompressorn i höjd med de fyra skruvarna och häng sedan upp den. Se till så att alla fyra hålen i kompressorramen sätts in på skruvarna: se g. 6 - fas II. ● Låt kompressorn sänkas försiktigt nedåt så att alla fyra skruvarna hamnar på den smala delen av hålet, så som visas i g. 6 - fas III. ● Skruva in de fyra skruvarna helt (g. 7).

Kompressorn är utrustad med en nätkabel med jordad kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att nätspänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Försäkra dig om att strömbrytaren ON/OFF (PÅ/AV) inte är i position I (ON) [PÅ]. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C nns det risk för att motorn inte kan starta upp pga. trög gång.

7.2 Start och användning

● Kontrollera att kompressorns märkdata överensstämmer med elsystemets faktiska data; det tillåts en spänningsvariation på ± 10% i förhållande till nominellt värde. ● Anslut önskat tryckluftsverktyg på snabbkopplingen (ref. 5). – Slangvindan (ref. 7) har en automatisk spärrmekanism som tillåter att slangen (ref. 4) stannar på önskad längd. Låt aldrig slangen lindas in på ett okontrollerat sätt. – Spärrmekanismen avger ett metalliskt ljud när slangen rullas ut och ut; det är ingen defekt. Om detta ljud ändras efter många användningar och/eller om mekanismen inte fungerar ska du vända dig till kundservice.58

– Rulla ut slangen: Ta försiktigt ut slangen från dess plats. Efter att ha rullat ut slangen till önskad längd ska du lossa greppet en aning. På så sätt avges ett ”KLICK”-ljud när spärren aktiveras (g. 9). Kontrollera att slangen är spärrad innan du släpper greppet. – Rulla in slangen: Frigör spärren genom att dra ut slangen en aning (g. 10). Låt slangen rullas in och följ med den med handen tills den är helt inrullad i slangvindan. ● Sätt in elsladdens kontakt i ett lämpligt eluttag och kontrollera att brytaren I/O som nns på kompressorn är i avstängt läge “O” (AV). ● Därefter är kompressorn redo för användning. ● När man trycker på brytaren I/O börjar kompressorn att pumpa luft och ta in den i behållaren via tillförselslangen. ● När det övre inställningsvärdet (ställs in av tillverkaren under slutbesiktningen) har uppnåtts stannar kompressorn. När man sedan använder tryckluften startar kompressorn automatiskt när det nedre inställningsvärdet har uppnåtts (2 bar mellan det övre och det nedre). ● Kompressorn fortsätter att fungera automatiskt på detta sätt tills man trycker på brytaren I/O. ● Om man efter att ha stängt av den vill använda kompressorn igen ska man vänta minst 10 sekunder innan den slås på igen. ● Kontrollera att luftförbrukningen och det maximala drifttrycket för tryckluftsverktyget som ska användas är förenliga med trycket som är inställt på tryckregulatorn (medföljer inte) och med mängden luft som avges av kompressorn. ● I slutet av arbetet: – Rulla in slangen helt och åtfölj den med handen på plats. – Stäng av kompressorn genom att sätta brytaren I/O i avstängt läge “O” (AV). – Ta ut elkontakten. – Töm behållaren.

8. RENGÖRING OCH UNDERHÅLL

Obs! Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten. Obs! Vänta tills kompressorn har svalnat helt! Risk för brännskador! Obs! Töm kärlet på tryck inför rengöring och underhåll.

● Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. ● Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. ● Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. ● Tryckluftsverktyget ska kopplas bort från kompressorn före rengöring. Kompressorn får inte rengöras med vatten, lösningsmedel osv. ● Håll slangvindans slang ren för att tillåta att den glider lätt.

8.2 Kondensvatten (Fig. 11)

Öppna avtappningspluggen (ref. 3) (tryckbehållarens botten) varje dag för att tappa av kondensvatten. Obs! Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

8.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning. För att garantera att säkerhetsventilen fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Vrid ringen tills du hör tryckluften släppas ut (Fig. 12). Skruva sedan fast den igen. Håll alltid säkerhetsventilen och omgivningen ren och fri från hinder. UNDERHÅLLSINTERVALL FUNKTION

Avtappning kondens i tanken Varje dag eller vid slutfört arbete.59

Fel Orsak Åtgärd Kompressorn stannar och återstartar automatiskt efter några minuter. Utlösning av överhettningsskyddet p.g.a. överhettning av motorn. Låt compressor svalna. Vädra lokalen. Kompressorn stannar efter några startförsök. Ingrepp av överhettningsskyddet p.g.a. överhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning). Slå till tryckvaktens knapp. Vädra lokalen. Vänta några minuter och kompressorn återstartar automatiskt. Kompressorn stannar inte och säkerhets - ventilen ingriper. Oregelbunden funktion hos kompressorn eller funktionsstörning hos pressostaten. Dra ur kontakten och vänd dig till serviceverkstaden. Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.

8.4 Rengöring av insugsltret (ref.1)

Insugsltret förhindrar att det sugs in damm och smuts. Detta lter ska rengöras minst var 100:e drifttimme. Ett igensatt insugslter sänker kompressorns prestanda betydligt. Insugsltrets hus är inte avtagbart och FÅR INTE tas bort. För att rengöra eller byta ut lterelementet räcker det att ta bort locket. Skruva moturs för att ta bort locket. Rengör lterelementet genom att slå försiktigt på det och blåsa på det med tryckluft med lågt tryck (cirka 3 bar). Sätt sedan tillbaka det.

Obs! Dra ut stickproppen från elnätet, töm apparaten och alla tryckluftsverktyg som är inkopplade på luft och tappa ur kondensen. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer. Obs! Kompressorn får bara förvaras på torr plats där obehöriga personer inte har tillträde. Skydda den med ett överdrag för att undvika att damm lägger sig på de inre mekanismerna. Om kompressorn förblir inaktiv en längre tid ska du kontrollera att den fungerar korrekt innan den används igen.

9. SKROTNING OCH ÅTERVINNING

Enligt direktiv 2012/19/EU gällande avfallshantering för elektriska och elektroniska apparater (RAEE). Symbolen med en överkryssad soptunna på utrustningen eller dess förpackning betyder att produkten i slutet av dess livscykel återvinns separat från allmänt avfall. Användaren måste, således, återvinna utrustningen vid lämplig återvinningscentral avsedd för elektriska produkter samt elektroniskt avfall, alternativt återlämna produkten till återförsäljaren där man köper den nya produkten (man kan återlämna samma antalet av använda produkter som man kommer att köpa). En lämplig sortering av avfall med följande återvinningsprocess och miljövänlig avfallshantering av oanvänd produkt, bidrar till att undvika möjliga negativa effekter på miljö och hälsa och stödjer återvinningen samt återvinningen av de material som produkten är tillverkad av. Produktens orättmätiga återvinnig orsakad av användaren innebär tillämpning av etablerade gällande lagar.60

Förvara denna bruksanvisning för framtida konsultation
