РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FMXCMD152WE STANLEY

Ръководство по експлоатацията (Превод на първоначалните инструкции)

Всички идентификационни данни - производител, модел, код и сериен номер - са отпечатани върху CE маркировката на последната страница на настоящото ръководство.

ТЕХНИЧЕСКИ ДАННИ: Вижте етикета, залепен на последната страница на настоящото ръководство

2 - СЕ знак и символ за ЕС отпадък

3 - Модел/шифър/сериен номер

4 - Количество всмукан въздух, измерено в (l/min) иi (cfm)

(кубични фута за минута)

5 - Въздух от компресора, измерен в (l/min) и (cfm) (кубични

6 - Максимално работно налягане (бар и ПСЛ), обем на

резервоара (л), брой обороти в минута(РПМ), тегло (кг)

7 - Гарантирано ниво на акустична мощност в db (A)

Измерено ниво на звукова мощност в dB(A)

8 - Електрически данни: захранващо напрежение (V), честота

(Hz), консумиран ток (A), мощност (кWт) (HP)

10 - Декларация за произход

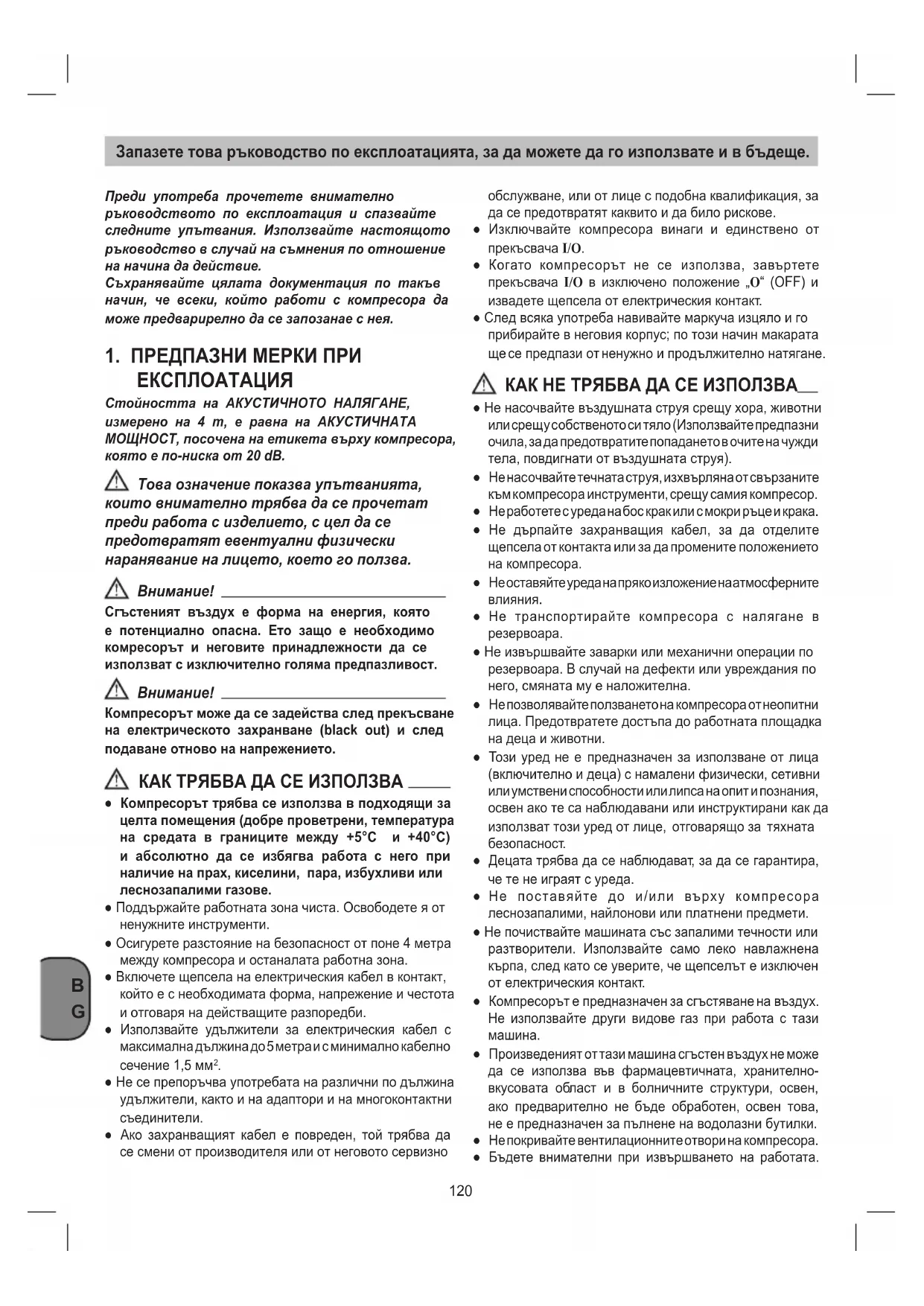

Запазете това ръководство по експлоатацията, за да можете да го използвате и в бъдеще. Преди употреба прочетете внимателно ръководството по експлоатация и спазвайте следните упътвания. Използвайте настоящото ръководство в случай на съмнения по отношение на начина да действие.Съхранявайте цялата документация по такъв начин, че всеки, който работи с компресора да може предварирелно да се запозанае с нея.

1. ПРЕДПАЗНИ МЕРКИ ПРИ

ЕКСПЛОАТАЦИЯ Стойността на АКУСТИЧНОТО НАЛЯГАНЕ, измерено на 4 m, е равна на АКУСТИЧНАТА МОЩНОСТ, посочена на етикета върху компресора, която е по-ниска от 20 dB. Това означение показва упътванията, които внимателно трябва да се прочетат преди работа с изделието, с цел да се предотвратят евентуални физически наранявание на лицето, което го ползва.

Сгъстеният въздух е форма на енергия, която е потенциално опасна. Ето защо е необходимо комресорът и неговите принадлежности да се използват с изключително голяма предпазливост. Компресорът може да се задейства след прекъсване на електрическото захранване (black out) и след подаване отново на напрежението. КАК ТРЯБВА ДА СЕ ИЗПОЛЗВА ● Компресорът трябва се използва в подходящи за целта помещения (добре проветрени, температура на средата в границите между +5°C и +40°C) и абсолютно да се избягва работа с него при наличие на прах, киселини, пара, избухливи или леснозапалими газове. ● Поддържайте работната зона чиста. Освободете я от ненужните инструменти. ● Осигурете разстояние на безопасност от поне 4 метра между компресора и останалата работна зона. ● Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби. ● Използвайте удължители за електрическия кабел с максимална дължина до 5 метра и с минимално кабелно сечение 1,5 мм

● Не се препоръчва употребата на различни по дължина удължители, както и на адаптори и на многоконтактни съединители. ● Ако захранващият кабел е повреден, той трябва да се смени от производителя или от неговото сервизно обслужване, или от лице с подобна квалификация, за да се предотвратят каквито и да било рискове. ● Изключвайте компресора винаги и единствено от прекъсвача I/O. ● Когато компресорът не се използва, завъртете прекъсвача I/O в изключено положение „O“ (OFF) и извадете щепсела от електрическия контакт. ● След всяка употреба навивайте маркуча изцяло и го прибирайте в неговия корпус; по този начин макарата ще се предпази от ненужно и продължително натягане. КАК НЕ ТРЯБВА ДА СЕ ИЗПОЛЗВА ● Не насочвайте въздушната струя срещу хора, животни или срещу собственото си тяло (Използвайте предпазни очила, за да предотвратите попадането в очите на чужди тела, повдигнати от въздушната струя). ● Не насочвайте течната струя, изхвърляна от свързаните към компресора инструменти, срещу самия компресор. ● Не работете с уреда на бос крак или с мокри ръце и крака. ● Не дърпайте захранващия кабел, за да отделите щепсела от контакта или за да промените положението на компресора. ● Не оставяйте уреда на пряко изложение на атмосферните ● Не транспортирайте компресора с налягане в резервоара. ● Не извършвайте заварки или механични операции по резервоара. В случай на дефекти или увреждания по него, смяната му е наложителна. ● Не позволявайте ползването на компресора от неопитни лица. Предотвратете достъпа до работната площадка на деца и животни. ● Този уред не е предназначен за използване от лица (включително и деца) с намалени физически, сетивни или умствени способности или липса на опит и познания, освен ако те са наблюдавани или инструктирани как да използват този уред от лице, отговарящо за тяхната безопасност. ● Децата трябва да се наблюдават, за да се гарантира, че те не играят с уреда. ● Не поставяйте до и/или върху компресора леснозапалими, найлонови или платнени предмети. ● Не почиствайте машината със запалими течности или разтворители. Използвайте само леко навлажнена кърпа, след като се уверите, че щепселът е изключен от електрическия контакт. ● Компресорът е предназначен за сгъстяване на въздух. Не използвайте други видове газ при работа с тази ● Произведеният от тази машина сгъстен въздух не може да се използва във фармацевтичната, хранително- вкусовата област и в болничните структури, освен, ако предварително не бъде обработен, освен това, не е предназначен за пълнене на водолазни бутилки. ● Не покривайте вентилационните отвори на компресора. ● Бъдете внимателни при извършването на работата.B

Бъдете благоразумни. Не се качвайте никога на компресора. Не оставяйте работещия компресор без

● Не използвайте компресора, поставен на пода. ● Не поставяйте тежести и/или предмети на компресора (например саксии за цветя и др.). КАКВО ТРЯБВА ДА СЕ ЗНАЕ ● Този компресор е строен за отношение на неравномерност на работния режим, указано върху табелата за технически данни, (напр. S3 25 % означава 2,5 минути работа и 7,5 минути покой), с цел да се избегне презагряване на електродвигателя. В такъв случай, се включва термозащитата, с която е снабден двигателят и при прекалено висока температура, вследствие на прекомерното поглъщане на електрическа енергия, напрежението се прекъсва автоматически. ● Всички компресори са снабдени с осигурителен клапан, който влиза в действие при аномалии в действието на пневматичното реле и гарантира безопасността на машината. Предпазният клапан е настроен за предотвратяване на свръхналягане във въздушните резервоари. Този клапан е фабрично настроен и няма да се задейства, освен ако налягането в резервоара не достигне това налягане. Не се опитвайте да регулирате или елиминирате това предпазно устройство. Всички регулировки на този клапан могат да причинят сериозно нараняване. Ако това устройство се нуждае от сервизно обслужване или поддръжка, свържете се с упълномощен сервизен център. ● Червеното деление върху уреда за измерване на налягане се отнася за максималното работно налягане на резервоара. То не се отнася до регулираното

● По време на свързването на пневматичен инструмент към нагнетателния тръбопровод на компресора, задължително трябва да се прекъсне въздушният поток на изхода на същия тръбопровод. ● Използването на сгъстен въздух за различните предназначения (надуване, издухване, пневматични инструменти и т.н.) изисква познаване и спазване на приложимите за всеки отделен случай разпоредби. ● Проверете дали консумацията на въздух и максималното работно налягане на използвания пневматичен инструмент и свързващите маркучи (с компресора) са съвместими с налягането, зададено на регулатора на налягане (не е включен в комплекта), и с количеството въздух, подавано от компресора. ● Експлоатацията на компресора е гарантирана при надморска височина между 0 и 1000 метра.

2. ОПИСАНИЕ НА УРЕДА (фиг. 8)

1. Филтър за засмукващ въздух

2. Въздушен резервоар

3. Кранче за източване на конденза от резервоара

6. Манометър (показва налягането в резервоара)

8. Прекъсвач I/O (ON/OFF)

● Въздушен компресор ● Инструкции за монтаж ● Гумени дистанционери (4) ● Ръководство за употреба и други документи

4. СФЕРА НА ПРИЛОЖЕНИЕ

Компресорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.122

● Проврт урда за транспортни поврди. Eвнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора. ● Монтиранто на компрсора трябва да стан в близост до консуматора. ● Препоръчва се да не се използват удължителни кабели. ● Да с обърн внимани за сух и бзпрашн засмукван въздух. ● Компрсорът да н с монтира във влажно или мокро

● Ј Компрсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C - +40° С). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов. ● Ј Компрсорът подходящ за приложни в сухи помщния. В участъци, къдто с работи с водни пръски, използванто му ндопустимо.

Този компресор трябва да се използва единствено фиксиран на подходяща да издържи теглото му стена; използването на компресора в каквато и да е друга конфигурация е забранено.

След като разопаковате компресора и проверите целостта му, се уверете, че всички компоненти, изброени в „ Съдържание на опаковката“, са налице. Преди да пристъпите към монтажа на компресора, трябва да се снабдите с материалите и/или инструментите, илюстрирани на фигура 1 (НЕ са включени в комплекта),

– Ролетка за измерване,

– Бормашина/отвертка, – Отвертка звезда, – Винтове (4), – Дюбели (4). Предупреждение! За закрепване на плътни или бетонни стени, използвайте винтове и разширяващи се дюбели. За закрепване на всяка друга повърхност (проверете предварително дали стената може да издържи теглото на компресора), закупете подходящ тип винтове и дюбели. При фиксирането е препоръчително да се възползвате от съдействието на още един човек. Изберете мястото, където да се фиксира компресорът, така че устройството да разполага с достатъчно пространство за въртене на повече от 170° градуса, а маркучът за сгъстен въздух да бъде лесно достъпен. За да се постигне добра вентилация и ефективно охлаждане, е важно компресорът да е на разстояние от поне 50 см от всяка стена и/или препятствие (фиг. 2), с изключение на стената, на която е закрепен.

6.1 Фиксиране на стената

Спазвайте спецификациите, посочени в настоящото ръководство (фиг. 3, 4 и 5). ● Използвайте предоставения лист с инструкции като шаблон, за да маркирате точките, където да се направят отворите за фиксиране (фиг. 3). Свалете и запазете листа за бъдеща справка и/или повторна употреба. ● С помощта на 8 мм свредло пробийте четири отвора в стената (фиг. 4) и поставете дюбелите (фиг. 5). ● Вкарайте винтовете, като преди това поставите гумените дистанционери (фиг. 5). ● Завийте винтовете почти докрай (фиг. 6 - фаза I). ● Приближете компресора до четирите винта и го закачете, като внимавате всеки винт да влезе в съответния прорез на рамката: както е показано на фиг. 6 - фаза II. ● Оставете компресора да падне внимателно надолу, така че и четирите винта да влезат в тясната част на прорезите, както е показано на фиг. 6 - фаза III. ● Завийте четирите винта докрай (фиг. 7).

7. ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

7.1 Свързване към мрежата

Компресорът е снабден с мрежов проводник със защитен контактен щепсел. Включете щепсела на електрическия кабел в контакт, който е с необходимата форма, напрежение и честота и отговаря на действащите разпоредби. Преди пускането в експлоатация обърнете внимание на това, мрежовото напрежение да съвпадне с работното напрежение според табелката за параметрите на машината. Уверете се, че прекъсвачът ON/OFF не е в позиция I (ON). Дълги захранващи проводници, както и удължители, кабелни барабани и т.н предизвикват пад на напрежението и могат да възпрепятстват пускането на двигателя. При ниски температури под +5 °С пускането на двигателя е затруднено.

7.2 Стартиране и употреба

● Проверете съответствието на данните на табелката на компресора с действителните данни на електрическата система; допуска се отклонение на напрежението ± 10% спрямо номиналната стойност. ● Свържете желания пневматичен инструмент с бързата връзка (ук. 5). – Макарата (ук. 7) разполага с автоматичен блокиращ механизъм, който спира отпускането на маркуча (ук. 4) на желаната дължина. Не оставяйте никога маркуча да се навива неконтролирано. – Блокиращата система издава метален звук по време на развиването и навиването; не е дефект. Обърнете се към сервизния център, ако звукът се промени след многобройните приложения и/или при проблеми с механизма.B

– Развиване на маркуча: извадете внимателно маркуча от корпуса; след като развиете необходимата дължина маркуч, разхлабете леко захвата, по този начин, когато се чуе щракване, се включва блокиращият механизъм (фиг. 9). Преди да отпуснете захвата, проверете дали маркучът е блокиран. – Навиване на маркуча: разхлабете блокиращия механизъм, като изтеглите маркуча навън (фиг. 10). Оставете маркуча да се навие внимателно, като го придружите до пълното му прибиране в макарата. ● Включете щепсела на захранващия кабел в подходящ контакт, като се уверите, че прекъсвачът I/О на компресора е в изключено положение „O“ (OFF). ● Компресорът е готов за работа. ● При превключване на прекъсвача I/O компресорът започва да изпопва въздух към резервоара през нагнетателната тръба. ● Когато се достигне горната стойност на калибриране (зададена от производителя по време на пробното изпитание), компресорът спира. Ако се използва въздух, компресорът се рестартира автоматично, когато се достигне долната стойност на калибриране (2 бара между горната и долната стойност). ● Компресорът продължава да работи с този цикъл в автоматичен режим, докато прекъсвачът I/O не се ● Ако желаете да използвате компресора отново, изчакайте поне 10 секунди след изключването му, преди да го рестартирате. ● Проверете дали консумацията на въздух и максималното работно налягане на използвания пневматичен инструмент са съвместими с налягането, зададено на регулатора на налягане (не е включен в комплекта), и с количеството въздух, подавано от компресора. ● След приключване на работа: – Навийте напълно маркуча и го приберете в неговия корпус; – спрете компресора, като завъртите прекъсвача I/O в изключено положение „O“ (OFF). – извадете електрическия щепсел; – изпразнете резервоара.

Преди всяка работа по почистването и поддръжката издърпайте мрежовия щепсел.

Изчакайте докато компресорът е напълно охладен! Опасност от прегряване!

Преди всяка работа по почистването и поддръжката от котела трябва да се отнеме налягането.

● Пазете защитните съоръжения възможно най-чисти и без прах. Почиствайте уреда с чиста кърпа или го продухвайте със сгъстен въздух при ниско налягане. ● Препоръчваме Ви да почиствате уреда директно след всяка употреба. ● Не използвайте почистващи средства и разтворители; те биха могли да увредят пластмасовите части на уреда. Внимавайте за това да не попадне вода във вътрешността на уреда. ● Преди почистване пневматичните инструменти трябва да се изключат от компресора. Компресорът не трябва да се почиства с вода, разтворители и др. ● Поддържайте чист маркуча на макарата, за да гарантирате правилното му плъзгане.

8.2 Кондензна вода (фиг. 11)

Кондензната вода трябва да се източва ежедневно чрез отварянето на отводнителния клапан (спр. 3) (долната страна на съда под налягане). Освободете се от кондензната вода по екологосъобразен начин в съответния предавателен пункт.

8.3 Предпазен клапан (спр. 10)

Предпазният клапан е настроен на максимално допустимото налягане на бутилката със сгъстен въздух. Не се допуска разместването на предпазния клапан. За да функционира предпазният клапан правилно в случай на нужда, то той трябва да се пуска от време на време. Завъртете шайбата, докато чуете как сгъстеният въздух излиза (Фиг. 12). След това я завийте отново.Предпазният клапан и средата около него винаги трябва да се поддържат чисти и без препятствия. ИНТЕРВАЛИ ЗА ПОДДРЪЖКА РАБОТА СЛЕД ПЪРВИТЕ 100 ЧАСА НА ВСЕКИ 100 ЧАСА Почистване на аспирационния филтър и/или смяна на филтриращия елемент Оттичане на конденза от резервоара Ежедневно и в края на работния ден.124

8.4 Почистване на смукателния

филтър (ук.1) Смукателният филтър предотвратява засмукване на прах и мръсотии. Този филтър трябва да се почиства на всеки 100 работни часа. Запушеният смукателен филтър намалява значително ефективността на компресора. Тялото на смукателния филтър е неразглобяемо НЕ ТРЯБВА да се отстранява в никакъв случай. За да почистите или смените филтърния елемент, просто свалете капака. За да свалите капака, развийте обратно на часовниковата стрелка.Почистете филтърния елемент, като го почукате леко и насочите към него струя сгъстен въздух под ниско налягане (приблизително 3 бара), след което го монтирайте отново.

Да се изключи щепсела от контакта, да се разтовари съоръжението и всички инструменти за сгъстен въздух от компресора и да се изведе конденза. Съхранявайте компресора така, че той да не може да бъде пуснат в експлоатация от некомпетентни лица. Съхранявайте компресора на сухо, недостъпно за неупълномощени лица, място.Защитете го с платнище, за да предотвратите натрупването на прах върху вътрешните механизми. Ако компресорът не се използва за дълъг период от време, преди да го пуснете в действие, проверете дали работи правилно.

ЕКОЛОГОСЪОБРАЗНО ОТСТРАНЯВАНЕ И РЕЦИКЛИРАНЕ В съответствие с Директива 2012/19/ЕС относно обезвреждането на отпадъци от електрическо и електронно оборудване (ОЕЕО). Символът “зачеркнат контейнер” върху апаратурата или върху опаковката означава, че въпросният продукт трябва да бъде предаден отделно от останалите дом. отпадъци. Затова всеки клиент трябва да предаде вече неизползваната апаратура в оторизираните сервизи за разделно рециклиране на електрическа и електронна техника или съответно в магазина при закупуване на нова, еквивалентна апаратура. Предаването в оторизираните центрове на вече неизползваната апаратура и пренасочването й съответно към процесите на рециклиране, преработка или унищожаване подпомага за опазването на околната среда и Вашето здраве и спомага за използването и/или рециклирането на материалите, от които е съставена. Неправилното рециклиране на продукта от страна на клиента води до прилагане на съответните административни санкции предвидени от нормативите в сила.

ВЪЗМОЖНИ АНОМАЛИИ И ДОПУСТИМИ НАЧИНИ ЗА ОТСТРАНЯВАНЕТО ИМ Аномалия Причина Отстраняване Компресорът се изключва и включва след няколко минути. Включва се термозащитата – причината е прегряване на двигателя. Оставете двигателя да се охлади евент. Проветрете помещението. Компресорът след няколко неуспешни опита за включване,

Включва се термозащитата – причината е прегряване на двигателя (изключване на щепсела по време на действие, недостатъчно захранващо напрежение). Натиснете прекъсвача за вкл./ изкл. Проветрете помещението. Изчакайте няколко минути и компресорът се включва сам. Компресорът не се изключва, а се задейства предпазния

Неправилно функциониране на компресора или неефективност на пресостата. Изключете щепсела и се обърнете към Сервиз за техническо обслужване. Всяка друга намеса трябва да бъде осъществена от упълномощените Сервизи за техническо обслужване, използвайки оригинални резервни части.Увреждането на машината може да навреди на нейната безопасност и води до анулиране на гаранционните условия.R

Запазете това ръководство по експлоатацията, за да можете да го използвате и в бъдеще
