GEBRUIKSAANWIJZING FMXCMD152WE STANLEY

Gebruiksaanwijzing (Vertaling van de originele instructies)

Alle identificatiegegevens: fabrikant, model, code en serienummer zijn gedrukt op het EG-etiket dat is aangebracht op de laatste pagina van deze handleiding.

TECHNISCHE GEGEVENS: Raadpleeg het etiket dat is aangebracht op de laatste pagina van deze handleiding

1 - Gegevens van de fabrikant

5 - Gemeten luchtopbrengst van de compressor in (l/min) en (cfm)

6 - Maximale bedrijfsdruk (bar en PSI), inhoud van het reservoir (l),

toeren per minuut (RPM), gewicht (kg)

7 - Gegarandeerd geluidsemissieniveau in dB(A)

Gemeten geluidsemissieniveau in dB(A)

8 - Elektrische gegevens: voedingsspanning (V), frequentie (Hz),

opgenomen stroom (A), vermogen in (kW) en (pk)

11 - Jaar van productie/fabricage

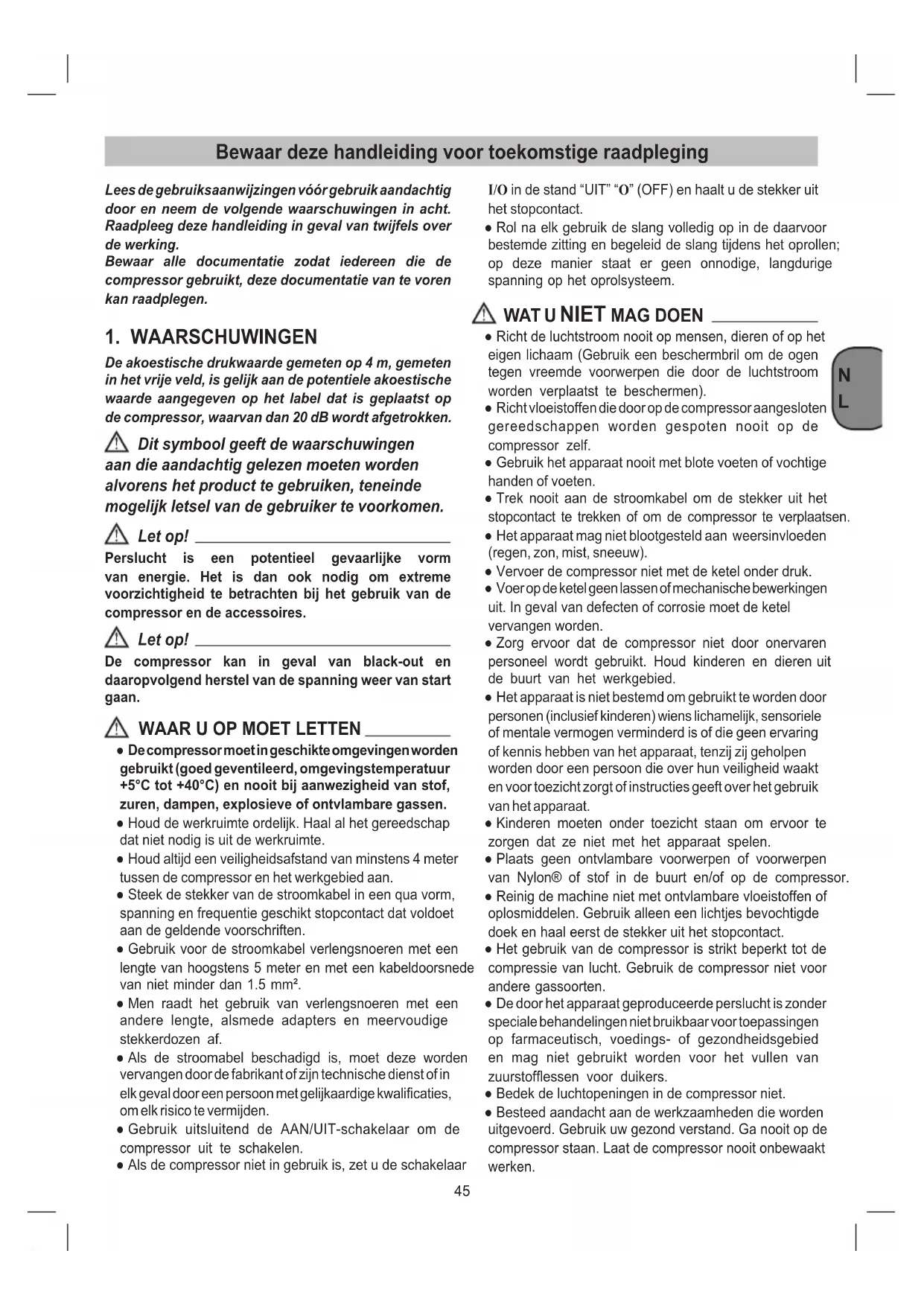

Bewaar deze handleiding voor toekomstige raadpleging Lees de gebruiksaanwijzingen vóór gebruik aandachtig door en neem de volgende waarschuwingen in acht. Raadpleeg deze handleiding in geval van twijfels over de werking. Bewaar alle documentatie zodat iedereen die de compressor gebruikt, deze documentatie van te voren kan raadplegen.

De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het label dat is geplaatst op de compressor, waarvan dan 20 dB wordt afgetrokken. Dit symbool geeft de waarschuwingen aan die aandachtig gelezen moeten worden alvorens het product te gebruiken, teneinde mogelijk letsel van de gebruiker te voorkomen. Let op! Perslucht is een potentieel gevaarlijke vorm van energie. Het is dan ook nodig om extreme voorzichtigheid te betrachten bij het gebruik van de compressor en de accessoires. Let op! De compressor kan in geval van black-out en daaropvolgend herstel van de spanning weer van start gaan.

WAAR U OP MOET LETTEN

● De compressor moet in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5°C tot +40°C) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen. ● Houd de werkruimte ordelijk. Haal al het gereedschap dat niet nodig is uit de werkruimte. ● Houd altijd een veiligheidsafstand van minstens 4 meter tussen de compressor en het werkgebied aan. ● Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften. ● Gebruik voor de stroomkabel verlengsnoeren met een lengte van hoogstens 5 meter en met een kabeldoorsnede van niet minder dan 1.5 mm². ● Men raadt het gebruik van verlengsnoeren met een andere lengte, alsmede adapters en meervoudige stekkerdozen af. ● Als de stroomabel beschadigd is, moet deze worden vervangen door de fabrikant of zijn technische dienst of in elk geval door een persoon met gelijkaardige kwalicaties, om elk risico te vermijden. ● Gebruik uitsluitend de AAN/UIT-schakelaar om de compressor uit te schakelen. ● Als de compressor niet in gebruik is, zet u de schakelaar I/O in de stand “UIT” “O” (OFF) en haalt u de stekker uit het stopcontact. ● Rol na elk gebruik de slang volledig op in de daarvoor bestemde zitting en begeleid de slang tijdens het oprollen; op deze manier staat er geen onnodige, langdurige spanning op het oprolsysteem.

● Richt de luchtstroom nooit op mensen, dieren of op het eigen lichaam (Gebruik een beschermbril om de ogen tegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschermen). ● Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor zelf. ● Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten. ● Trek nooit aan de stroomkabel om de stekker uit het stopcontact te trekken of om de compressor te verplaatsen. ● Het apparaat mag niet blootgesteld aan weersinvloeden (regen, zon, mist, sneeuw). ● Vervoer de compressor niet met de ketel onder druk. ● Voer op de ketel geen lassen of mechanische bewerkingen uit. In geval van defecten of corrosie moet de ketel vervangen worden. ● Zorg ervoor dat de compressor niet door onervaren personeel wordt gebruikt. Houd kinderen en dieren uit de buurt van het werkgebied. ● Het apparaat is niet bestemd om gebruikt te worden door personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een persoon die over hun veiligheid waakt en voor toezicht zorgt of instructies geeft over het gebruik van het apparaat. ● Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. ● Plaats geen ontvlambare voorwerpen of voorwerpen van Nylon® of stof in de buurt en/of op de compressor. ● Reinig de machine niet met ontvlambare vloeistoffen of oplosmiddelen. Gebruik alleen een lichtjes bevochtigde doek en haal eerst de stekker uit het stopcontact. ● Het gebruik van de compressor is strikt beperkt tot de compressie van lucht. Gebruik de compressor niet voor andere gassoorten. ● De door het apparaat geproduceerde perslucht is zonder speciale behandelingen niet bruikbaar voor toepassingen op farmaceutisch, voedings- of gezondheidsgebied en mag niet gebruikt worden voor het vullen van zuurstofessen voor duikers. ● Bedek de luchtopeningen in de compressor niet. ● Besteed aandacht aan de werkzaamheden die worden uitgevoerd. Gebruik uw gezond verstand. Ga nooit op de compressor staan. Laat de compressor nooit onbewaakt werken.46

3. Condensaftapkraantje op tank

10. Veiligheidsventiel

3. INHOUD VAN DE VERPAKKING

● Luchtcompressor ● Blad met montage-instructies ● Rubberen afstandsringen (4) ● Gebruiksaanwijzing en andere documenten

4. TOEPASSINGSGEBIED

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. ● Werk niet met een compressor die op de vloer staat. ● Zet of leg geen gewichten en/of voorwerpen op de compressor (bijvoorbeeld bloempotten enzovoort).

● Deze compressor is gebouwd om met intermitterend bedrijf te werken, zoals aangegeven op het plaatje met technische gegevens (zo betekent bijvoorbeeld S3 25 %

2.5 minuten bedrijf en 7.5 minuten rust), om overmatige

oververhitting van de elektromotor te voorkomen. Als dat mocht gebeuren, grijpt de thermische beveiliging van de motor in door automatisch de spanning te onderbreken wanneer de temperatuur te hoog is vanwege een overmatige stroomabsorptie. ● Alle compressoren zijn voorzien van een veiligheidsklep die ingrijpt in geval van onregelmatige werking van de pressostaat, zodat de veiligheid van de machine is gegarandeerd. Het veiligheidsventiel wordt ingesteld over overmatige onderdrukzetting van de luchtreservoirs te voorkomen. Dit ventiel wordt in de fabriek afgesteld en werkt eerst als de reservoirdruk deze druk bereikt. Tracht niet deze veiligheidsinrichting te verstellen of te elimineren. Elke aanpassing van dit ventiel kan ernstig letsel veroorzaken. Raadpleeg een bevoegd servicecentrum als het nodig is de inrichting te controleren of onderhoudswerkzaamheden erop uit te voeren. ● De rode streep op de manometer geeft de maximumbedrijfsdruk van het reservoir aan, en niet de geregelde druk. ● Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor wordt geleverd, moet de luchtstroom die uit deze buis komt absoluut afgesloten zijn. ● Wie met perslucht werkt voor de verschillende voorziene doeleinden (oppompen, schoonblazen, persluchtgereedschap enzovoort) moet de normen kennen die gelden in al deze gevallen. ● Controleer of het luchtverbruik en de bedrijfsdruk van het persluchtgereedschap en de verbindingsslangen (verbinding met de compressor) waarmee u moet werken, compatibel zijn met de druk die is ingesteld met de drukregelaar (niet inbegrepen) en met de hoeveelheid lucht die de compressor afgeeft. ● De prestaties van de compressor worden gegarandeerd voor een werking tussen 0 en 1000 meter boven zeeniveau.N

5. AANWIJZINGEN OMTRENT DE

INSTALLATIE ● Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd. ● De compressor dient nabij de verbruikers te worden geïnstalleerd. ● Wij raden het gebruik van verlengkabels af. ● Let op droge en stofvrije aanzuiglucht. ● De compressor niet in een vochtige of natte ruimte installeren. ● De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn. ● De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt. Opgelet! Deze compressor moet verplicht aan een wand worden bevestigd die geschikt is voor zijn gewicht; gebruik van een anders geplaatste compressor is verboden.

Verwijder eerst de compressor uit de verpakking en controleer dan of de compressor en alle in de “inhoud van de verpakking” opgesomde componenten aanwezig en intact zijn. Voordat u de compressor installeert, zorgt u ervoor dat u al het materiaal en/of gereedschap van afbeelding 1 bij de hand heeft (NIET meegeleverd), meer in het bijzonder: – Flexometer, – Plakband, – Schaar, – Waterpas, – Boor/schroefboor, – Sterschroevendraaier, – Schroeven (4), – Pluggen (4). Waarschuwing! Gebruik expansieschroeven en -pluggen voor de bevestiging aan stenen of betonnen wanden. Voor bevestiging aan ander materiaal (waarvan u eerst controleert of het geschikt is voor het gewicht van de compressor), koopt u zelf geschikte schroeven en pluggen. Wij raden aan om u voor de installatie te laten helpen door een tweede persoon. Kies de plaats voor de bevestiging van de compressor zodanig dat het apparaat meer dan 170° graden kan draaien en dat de persluchtslang vlot bereikbaar blijft. Voor een goede ventilatie en afkoeling is het belangrijk dat de compressor op minstens 50 cm verwijderd blijft van wand en/of obstakels (afb. 2) met uitzondering van de wand waarop de compressor is bevestigd.

6.1 Bevestiging aan de wand

Leef alle in dit boekje vermelde voorschriften na (afbeeldingen 3, 4 en 5). ● Gebruik het blad met instructies (meegeleverd) als mal om de bevestigingspunten aan te duiden (afb. 3). Verwijder en bewaar dit blad om het later opnieuw te kunnen raadplegen en/of gebruiken. ● Boor met een punt van 8 mm vier gaten in de wand (afb.

4) en steek de pluggen in de gaten (afb. 5).

● Steek er de schroeven in nadat u eerst de rubberen afstandsringen heeft gemonteerd (afb. 5). ● Haal de schroeven bijna volledig aan (afb. 6 - fase I). ● Breng de compressor met de stelopeningen in het frame bij de vier schroeven en hang hem eraan op. Zorg ervoor dat in elke stelopening in het frame van de compressor een schroef zit: zoals u ziet op afb. 6 - fase II. ● Laat de compressor nu langzaam naar onder zakken totdat elk van de vier schroeven in de smalle hals van de borgopening zit zoals u ziet op afb. 6 - fase III. ● Haal nu de vier schroeven volledig aan (afb. 7).

De compressor is voorzien van een netkabel met veiligheidsstekker. Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften. Alvorens het apparaat in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Verzeker u ervan dat de AAN/UIT-schakelaar niet in de stand I (AAN) staat. Lange toevoerleidingen alsmede verlengkabels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten. Bij temperaturen onder +5°C start de motor eventueel moeilijk ten gevolge van stroefheid.

7.2 Opstarten en gebruiken

● Controleer of de gegevens op het plaatje van de compressor overeenstemmen met de reële gegevens van het stroomnet; er mag een verschil zijn van ± 10% ten opzichte van de nominale spanning. ● Koppel het gewenste persluchtgereedschap aan op de snelkoppeling (ref. 5). – Het oprolsysteem (ref. 7) voorziet de automatische blokkering van de slang (ref. 4) op de gewenste lengte. Laat de slang nooit ongecontroleerd oprollen. – Het blokkeersysteem maakt een metalen geluid tijdens het af- en oprollen; dit is geen defect. Als dit geluid verandert na veelvoudig gebruik en/of48

als het systeem problemen heeft, raadpleegt u de technische service. – De slang afrollen: haal de slang voorzichtig uit zijn zitting; stop met trekken zodra de afgerolde slang lang genoeg is. Zodra u het systeem een “CLICK” hoort maken, betekent dit dat de blokkering in werking is getreden (afb. 9). Controleer of de slang geblokkeerd is voordat u de slang loslaat. – De slang weer oprollen: maak de blokkering los door de slang naar buiten los te trekken (afb. 10). Begeleid de slang tijdens het oprollen totdat hij volledig op het oprolsysteem zit. ● Steek de stekker van het stroomsnoer in een geschikt stopcontact maar zorg ervoor dat de schakelaar I/O op de compressor op “O” (OFF - UIT) staat. ● De compressor is nu klaar voor gebruik. ● Met de schakelaar I/O start de compressor op en wordt lucht via de opvoerbuis in de tank gepompt. ● Zodra de hoogste druklimiet is bereikt (ingesteld door de fabrikant tijdens het indraaien en keuren) stopt de compressor. Terwijl u met perslucht werkt, start de compressor automatisch weer op zodra de onderste druklimiet wordt bereikt (2 bar tussen de hoogste en de laagste limiet). ● De compressor herhaalt deze automatische cyclus totdat u de schakelaar I/O gebruikt. ● Als u de compressor opnieuw wenst te gebruiken, moet u minstens 10 seconden wachten nadat u hem heeft uitgeschakeld, om hem weer op te starten. ● Controleer of het luchtverbruik en de maximum bedrijfsdruk van het persluchtgereedschap waarmee u moet werken compatibel zijn met de druk die is ingesteld met de drukregelaar (niet inbegrepen) en de door de compressor afgegeven hoeveelheid lucht. ● Na aoop: – rolt u de slang volledig op en begeleidt u de slang in de zitting; – zet u de compressor uit door de schakelaar I/O op “O” (OFF - UIT) te zetten. – haalt u de stekker uit het stopcontact; – maakt u de luchttank leeg.

ONDERHOUDEN Let op! Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact. Let op! Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen! Let op! Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

● Hou de veiligheidsinrichtingen zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. ● Het is aan te bevelen het apparaat direct na elk gebruik schoon te maken. ● Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt. ● Voordat u de compressor reinigt, verwijdert u het aangesloten persluchtgereedschap. De compressor mag niet worden gereinigd met water, oplosmiddelen enzovoort. ● Houd de buis van het oprolsysteem schoon zodat het glad blijft.

8.2 Condenswater (Fig. 11)

Het condenswater moet dagelijks worden afgelaten door de aaatklep (ref. 3) open te draaien (bodemkant van het drukvat). Let op! Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

8.3 Veiligheidsklep (ref. 10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van de druktank. Het is niet toelaatbaar de veiligheidsklep te verstellen. Om ONDERHOUDSINTERVALLEN FUNCTIE

UREN ELKE 100 UREN Reiniging van de zuiglter en/of vervanging van het ltrerende element

Het lossen van de condens vanuit de tank Dagelijks en na het werk.N

te verzekeren dat de veiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijd tot tijd in werking te stellen. Draai de ringmoer totdat u perslucht hoort ontsnappen (Fig. 12). Draai hem vervolgens weer vast. Houd de veiligheidsklep en het gebied eromheen altijd schoon en vrij van obstakels.

8.4 Het afzuiglter reinigen (ref.1)

Het afzuiglter belet afzuiging van stof en vuil. Dit lter moet minstens om de 100 bedrijfsuren worden gereinigd. Een verstopt afzuiglter vermindert het rendement van de compressor aanzienlijk. De body van het afzuiglter kan niet worden verwijderd en MAG NOOIT worden verwijderd. Om het lterelement te reinigen of te vervangen, verwijdert u gewoon het deksel. Draai het deksel linksom los om het te verwijderen. Tik zachtjes tegen het lterelement, reinig het met een persluchtstraal met lage druk (ongeveer 3 bar) en monteer het dan weer.

Let op! Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen en tap de condens af. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld. Let op! Sla de compressor alleen in een droge ruimte op die niet toegankelijk is voor onbevoegden. Bescherm de compressor met een zeil zodat er geen stof op de inwendige onderdelen kan komen. Als u de compressor voor een lange tijd niet gebruikt, controleert u eerst of hij naar behoren werkt voordat u hem weer in gebruik neemt.

9. AFVALBEHEER EN RECYCLAGE

Op grond van de Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Het symbool van een doorgekruist vuilnisvat op een apparaat of de verpakking daarvan geeft aan dat het product aan het einde van zijn leven gescheiden van het overige afval moet worden verwerkt. De gebruiker moet het apparaat aan het einde van de levensduur hiervan dus aeveren aan geschikte afvalverwerkingscentra voor elektrische en elektronische apparaten, of teruggeven aan de verkoper waar op dat moment een nieuw gelijkwaardig apparaat wordt gekocht: voor elk aangekocht apparaat één gelijkwaardig afgedankt exemplaar. Het op de juiste wijze scheiden, verzamelen en verwerken van afgedankte apparaten, rekening houdend met het milieu, voorkomt negatieve gevolgen op het milieu en de gezondheid. Bovendien draagt het bij tot hergebruik van de materialen waaruit de apparaten bestaan. Het op illegale wijze afdanken van het product door de gebruiker zal leiden tot administratieve sancties volgens de van kracht zijnde wetgeving.

10. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Storing Oorzaak Remedie De compressor stopt en start na enkele minuten weer zelfstandig op. Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor. Compressor laten afkoelen. Lucht de werkruimte. De compressor stopt na enkele startpogingen. Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning). Bedien de stopschakelaar. Lucht de werkruimte. Wacht enkele minuten en de compressor zal zelfstandig weer opstarten. De compressor stopt niet en de veiligheidsklep grijpt in. Abnormale werking van de compressor of slechte werking van de pressostaat. Neem de stekker uit en breng het apparaat naar het servicecentrum. Alle overige werkzaamheden moeten door de erkende Servicecentra worden uitgevoerd, waarbij originele onderdelen gebruikt moeten worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig.50

Bewaar deze handleiding voor toekomstige raadpleging
