KÄYTTÖOHJE FMXCMD152WE STANLEY

Käyttöohjeet (Alkuperäisten ohjeiden käännös)

Kaikki tunnistustiedot, kuten valmistaja, malli, koodi ja sarjanumero löytyvät oppaan viimeisellä sivulla olevasta CE-merkinnästä.

TEKNISET TIEDOT: Tiedot löytyvät käyttöoppaan viimeiselle sivulle kiinnitetystä etiketistä

1 - Valmistajan tiedot

2 - CE-merkintä ja WEEE-symboli

3 - Malli / Koodi / Sarjanumero

4 - Imuilma mitattuna yksiköllä (l/min) ja (cfm)

5 - Kompressorin tuottama ilma mitattuna yksiköllä (l/min) ja (cfm)

6 - Suurin käyttöpaine (bar ja PSI), säiliön tilavuus (l), kierrosluku

minuutissa (RPM), paino (kg)

7 - Taattu melutaso dB(A)

Mitattu äänitehotaso dB(A)

8 - Sähkötiedot: syöttöjännite (V), taajuus (Hz), virrankulutus (A),

teho yksiköillä (kW) ja (HP)

10 - Alkuperäilmoitus

11 - Tuotanto/valmistusvuosi9

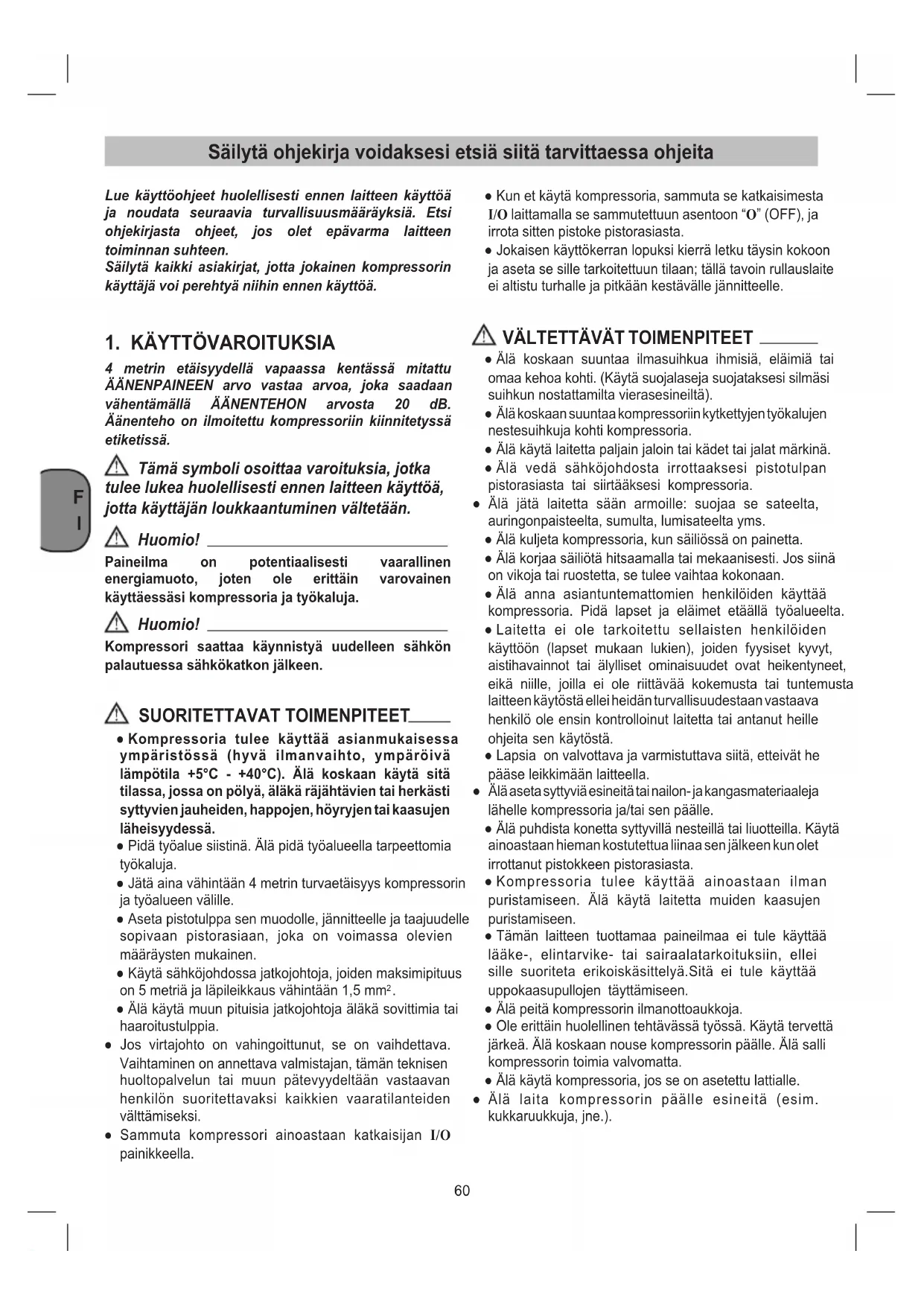

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata seuraavia turvallisuusmääräyksiä. Etsi ohjekirjasta ohjeet, jos olet epävarma laitteen toiminnan suhteen. Säilytä kaikki asiakirjat, jotta jokainen kompressorin käyttäjä voi perehtyä niihin ennen käyttöä.

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä etiketissä. Tämä symboli osoittaa varoituksia, jotka tulee lukea huolellisesti ennen laitteen käyttöä, jotta käyttäjän loukkaantuminen vältetään. Huomio! Paineilma on potentiaalisesti vaarallinen energiamuoto, joten ole erittäin varovainen käyttäessäsi kompressoria ja työkaluja. Huomio! Kompressori saattaa käynnistyä uudelleen sähkön palautuessa sähkökatkon jälkeen. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Pidä työalue siistinä. Älä pidä työalueella tarpeettomia työkaluja. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorin ja työalueen välille. ● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. ● Käytä sähköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja läpileikkaus vähintään 1,5 mm

● Älä käytä muun pituisia jatkojohtoja äläkä sovittimia tai haaroitustulppia. ● Jos virtajohto on vahingoittunut, se on vaihdettava. Vaihtaminen on annettava valmistajan, tämän teknisen huoltopalvelun tai muun pätevyydeltään vastaavan henkilön suoritettavaksi kaikkien vaaratilanteiden välttämiseksi. ● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella. ● Kun et käytä kompressoria, sammuta se katkaisimesta I/O laittamalla se sammutettuun asentoon “O” (OFF), ja irrota sitten pistoke pistorasiasta. ● Jokaisen käyttökerran lopuksi kierrä letku täysin kokoon ja aseta se sille tarkoitettuun tilaan; tällä tavoin rullauslaite ei altistu turhalle ja pitkään kestävälle jännitteelle.

VÄLTETTÄVÄT TOIMENPITEET

● Älä koskaan suuntaa ilmasuihkua ihmisiä, eläimiä tai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsi suihkun nostattamilta vierasesineiltä). ● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujen nestesuihkuja kohti kompressoria. ● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiasta tai siirtääksesi kompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta, sumulta, lumisateelta yms. ● Älä kuljeta kompressoria, kun säiliössä on painetta. ● Älä korjaa säiliötä hitsaamalla tai mekaanisesti. Jos siinä on vikoja tai ruostetta, se tulee vaihtaa kokonaan. ● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeita sen käytöstä. ● Lapsia on valvottava ja varmistuttava siitä, etteivät he pääse leikkimään laitteella. ● Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja lähelle kompressoria ja/tai sen päälle. ● Älä puhdista konetta syttyvillä nesteillä tai liuotteilla. Käytä ainoastaan hieman kostutettua liinaa sen jälkeen kun olet irrottanut pistokkeen pistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojen täyttämiseen. ● Älä peitä kompressorin ilmanottoaukkoja. ● Ole erittäin huolellinen tehtävässä työssä. Käytä tervettä järkeä. Älä koskaan nouse kompressorin päälle. Älä salli kompressorin toimia valvomatta. ● Älä käytä kompressoria, jos se on asetettu lattialle. ● Älä laita kompressorin päälle esineitä (esim. kukkaruukkuja, jne.).61

2. LAITTEEN KUVAUS (kuva 8)

1. Imuilman suodatin

3. Säiliön kondenssin tyhjennyshana

6. Manometri (ilmoittaa säiliön paineen)

● Paineilmakompressori ● Asennusohjelehtinen ● Kumiset välikappaleet (4) ● Käyttöohjeet ja muita asiakirjoja

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiä työkaluja varten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

● Kompressori on valmistettu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaissuhteella (esim.S3 25 % tarkoittaa 2.5 työminuuttia ja 7.5 pysäytysminuuttia), jotta sähkömoottori ei ylikuumene. Jos näin kuitenkin tapahtuu, moottoriin kuuluva lämpösuoja katkaisee jännitteen automaattisesti, kun lämpötila on liian suuren virranoton vuoksi liian korkea. ● Kaikissa kompressoreissa on varoventtiili, joka laukeaa jos painekytkimen toiminnassa on häiriö ja takaa näin laitteen turvallisuuden. Turvaventtiili on asetettu välttämään, että ilmasäiliöihin syntyy ylipaine. Venttiili on esiasetettu tehtaalla eikä se toimi ennen kuin säiliön paine saavuttaa tämän paineen. Älä yritä säätää tai poistaa turvavälinettä. Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttä valtuutettuun korjaamoon. ● Painemittarin punainen merkki ilmoittaa säiliön maksimikäyttöpaineen. Se ei viittaa säädettyyn paineeseen. ● Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkusta liittämisen ajaksi ehdottomasti katkaistava! ● Paineilman käyttämiseksi eri käyttötarkoituksiin (täyttäminen, puhallus, paineilmakäyttöiset työkalut, jne.) on tunnettava tapauskohtaiset määräykset ja noudatettava niitä. ● Varmista, että paineilman kulutus sekä paineilmakäyt- töisen työkalun ja sen (kompressoriin kytkettävien) liitosletkujen maksimi käyttöpaine ovat yhteensopivia painesäätimeen (ei kuulu toimitukseen) asetetun paineen sekä kompressorin antaman ilmamäärän kanssa. ● Kompressorin suorituskyky on taattu toimimaan 0 - 1000 metrin korkeudella merenpinnasta.62

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Kompressori tulee asettaa kulutuslaitteen lähistölle. ● Jatkojohtojen käyttämistä ei suositella. ● Huolehdi siitä, että imuilma on kuivaa ja pölytöntä. ● Älä asenna kompressoria kosteaan tai märkään ti laan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja. ● Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita. Varoitus! Tätä kompressoria saa käyttää yksinomaan kiinnitettynä seinään, joka pystyy kannattamaan sen painoa; kompressorin käyttäminen missä tahansa muussa kokoonpanossa on kiellettyä.

Kun olet poistanut kompressorin pakkauksesta ja varmistanut, että se on ehjä, varmista myös, että pakkaus sisältää kaikki ”pakkauksen sisältö” -kohdassa ilmoitetut komponentit. Ennen kompressorin asentamiseen ryhtymistä on otettava esille kaikki kuvassa 1 (EIVÄT kuulu pakkaukseen) näkyvät materiaalit ja/tai työkalut, eli tarkemmin sanottuna: – Rullamittanauha, – Teippiä, – Sakset, – Vesivaaka, – Pora/väännin, – Ristipäinen ruuvitaltta, – Ruuvit (4), – Tulpat (4). Varoitus! Täystiilisiin tai sementtiseiniin kiinnittämiseen on käytettävä ruuveja ja kiinnitystulppia. Kaikkiin muihin pintoihin kiinnittämistä varten on hankittava tilanteeseen sopivia ruuveja ja tulppia (varmista etukäteen, että seinä kestää kompressorin painon). Kiinnittämiseen tarvitaan toisen henkilön apua. Valitse kompressorin kiinnittämiskohta siten, että laitteella on tilaa kiertyä yli 170° astetta ja että painailmaletku on helppopääsyisessä paikassa. Hyvän ilmanvaihdon ja tehokkaan jäähtymisen saavuttamiseksi on kompressorin oltava vähintään 50 cm:n etäisyydellä mistä tahansa seinästä ja/tai esteestä (kuva 2), lukuunottamatta seinää, johon se on kiinnitetty.

6.1 Kiinnittäminen seinään

Noudata vihkosessa ilmoitettuja ohjeita (kuvat 3, 4 ja 5). ● Käytä ohjelehtistä (toimitettu mukana) mallineena kiinnitysreikien tekemistä varten (kuva 3). Irrota lehti ja laita se talteen mahdollista tulevaa käyttötarvetta varten. ● Poraa seinään neljä reikää 8 mm:n terällä (kuva 4) ja laita tulpat paikoilleen (kuva 5). ● Laita ruuvit paikoilleen, mutta laita niitä ennen kumiset välikappaleet (kuva 5). ● Kierrä ruuvit melkein loppuun asti (kuva 6 - vaihe I). ● Aseta kompressori neljää ruuvia vastaavalle kohdalle, ripusta se sitten siten, että kompressorin rungon kaikkiin aukkoihin tulee ruuvi: kuvan 6 - vaiheen II mukaisesti. ● Anna kompressorin laskeutua varovaisesti alaspäin siten, että kaikki neljä ruuvia tulevat aukon kapeaan osaan kuvan 6 - vaiheen III mukaisesti. ● Kiristä neljä ruuvia (kuva 7) loppuun asti.

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien määräysten mukainen. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Varmista, että ON/OFF-katkaisin ei ole asennossa I (ON). Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.

7.2 Käynnistys ja käyttö

● Varmista, että kompressorin arvokilven tiedot vastaavat sähkölaitteiston todellisia tietoja; jännitteen ± 10 %:n muutos suhteessa nimellisarvoon on sallittua. ● Yhdistä haluttu paineilmakäyttöinen työkalu pikaliitäntään (viite 5). – Rullauslaite (viite 7) koostuu automaattisesta lukitusmekanismista, joka pysäyttää letkun (viite 4) halutulle pituudelle. Älä anna letkun rullautua koskaan hallitsemattomalla tavalla. – Lukitusjärjestelmä tuottaa metallisen äänen auki- ja kiinnirullauksen aikana; kyseessä ei ole vika. Jos ääni muuttuu käyttökertojen mukana ja/tai mekanismissa ilmenee vikoja, käänny huoltoliikkeen puoleen. – Letkun aukirullaus: ota letku varovaisesti pois sille tarkoitetusta tilasta; kun olet kiertänyt auki halutun määrän letkua, löysennä hieman otetta; lukitus kytkeytyy päälle naksauksen kuuluessa (”CLICK”) (kuva 9).63

Varmista, että letku on lukkiutunut ennen kuin päästät otteen. – Letkun kiinnirullaus: löysennä lukitusta vetämällä letkua ulospäin (kuva 10). Anna letkun rullautua takaisin kiinni hallitusti seuraten siten aina siihen asti kunnes se palaa täysin rullauslaitteelle. ● Laita verkkojohdon pistoke sopivaan pistorasiaan varmistaen, että kompressorissa oleva katkaisin I/O on sammutetussa asennossa “O” (OFF). ● Kompressori on nyt valmis käyttöä varten. ● Kompressori käynnistyy katkaisimesta I/O ja alkaa pumpata ilmaa saattaen sen paineputken kautta säiliöön. ● Kun yläkalibrointiarvo (valmistajan asettama koekäyttövaiheessa) saavutetaan, kompressori sammuu. Kompressori käynnistyy uudelleen automaattisesti ilmaa käyttäen kun saavutetaan alakalibrointiarvo (2 baaria ylä- ja ala-arvon välillä). ● Kompressori jatkaa toimintaansa tällä automaattijaksolla kunnes käytetään uudestaan katkaisinta I/O. ● Jos kompressoria halutaan käyttää uudelleen, on odotettava vähintään 10 sekuntia sammutuksesta ennen sen käynnistämistä uudelleen. ● Varmista, että ilmankulutus sekä käytettävän paineilmakäyttöisen työkalun maksimi käyttöpaine ovat yhteensopivia painesäätimeen (ei kuulu toimitukseen) asetetun paineen sekä kompressorin antaman ilmamäärän kanssa. ● Työn lopuksi: – Kierrä letku täysin kokoon ja aseta se sille tarkoitettuun tilaan. – Sammuta kompressori katkaisimesta I/O vieden sen sammutettuun asentoon “O” (OFF). – Irrota pistoke. – Tyhjennä säiliö.

8. PUHDISTUS JA HUOLTO

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. ● Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä. ● Paineilmakäyttöiset työkalut on irrotettava kompressorista ennen niiden puhdistamista. Kompressoria ei saa puhdistaa vedellä, liuotteilla, jne. ● Pidä rullauslaitteen putki puhtaana, jotta letkun liike sujuu sulavasti.

8.2 Lauhdevesi (kuva 11)

Lauhdevesi tulee laskea pois päivittäin avaamalla vedenpoistoventtiili (viit. 3) (painesäiliön pohjapuolella). Huomio! Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

8.3 Turvaventtiili (viit. 10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Kierrä holkkia, kunnes kuulet paineilman purkautuvan (Kuva 12). Kiristä holkki. Pidä varoventtiili ja ympäröivä alue aina puhtaana ja esteettömänä. HUOLTOVÄLIT TOIMINTO ENSIMMÄISTEN 100

Imusuodattimen puhdistus ja/tai suodatinelementin vaihto

Säiliön lauhdeveden poisto Päivittäin ja työn lopuksi.64

Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman minuutin kuluttua. Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen. Anna kompressori jäähtyätai. Ilmastoi tila. Kompressori pysähtyy muutaman käyn -nistysyrityksen jälkeen. Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen (pistotulpan irrotus käynnin aikana, vähäinen jännite). Paina käynnistys/pysäytyspainiketta. Ilmastoi tila. Odota muutama minuutti ja kompressori käynnistyy itsestään. Kompressori ei pysähdy ja varoventtiili laukeaa. Kompressori ei toimi asianmukaisesti tai painekytkin on rikki. Irrota pistotulppa ja ota yhteys huoltokeskukseen. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.

Imusuodattimen puhdistaminen (viite 1) Imusuodatin estää pölyn ja lian imemisen. Tämä suodatin on puhdistettava vähintään 100 käyttötunnin välein. Tukkeutunut imusuodatin laskee kompressorin tehokkuutta huomattavasti. Imusuodattimen runko on pysyvästi kiinni, SITÄ EI SAA KOSKAAN irrottaa. Suodattavan elementin puhdistamista tai vaihtamista varten riittää, että kansi irrotetaan. Kansi irrotetaan vastapäivään kiertäen. Puhdista suodattava elementti kevyesti koputtaen ja suuntaamalla siihen matalapaineinen paineilmasuihku (noin 3 baaria) ja asenna se sitten takaisin paikalleen.

Huomio! Irrota pistoke verkkovirrasta, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista ja tyhjennä lauhdevesi. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön. Huomio! Säilytä kompressoria yksinomaan kuivassa ympäristössä sekä valtuuttamattomien henkilöiden saavuttamattomissa. Suojaa se peitteellä, jotta sen sisämekanismeihin ei pääse pölyä. Jos kompressoria ei käytetä pitkään aikaan, on sen asianmukainen toiminta tarkastettava ennen kuin sen käyttäminen aloitetaan.

9. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ Sähkö- ja elektroniikkalaiteromun (SER) hävittämistä koskevan direktiivin 2012/19/EU mukaisesti. Laitteessa tai pakkauksessa oleva viivattu jätesäiliö tarkoittaa sitä, että tuotetta ei saa poistaa käytöstä kotitalousjätteiden mukana. Käyttäjän on sen sijaan toimitettava tuote sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen tai luovutettava se myyjälle uuden samanlaisen laitteen oston yhteydessä. Käytöstä poistetun laitteen oikein suoritettu erillinen keräys ja sitä seuraava ympäristöystävällisesti suoritettu käsittely ja kierrätys auttavat vähentämään mahdollisia ympäristölle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja edistävät laitteeseen kuuluvien materiaalien uudelleenkäyttöä ja/tai kierrätystä. Laittomasta käytöstäpoistosta rangaistaan voimassa olevien lakien mukaan.65
