BRUKSANVISNING FMXCMD152WE STANLEY

4 - Oppsugd luft målt i (l/min) og (cfm)

5 - Luft som returnerer fra kompressoren målt i (l/min) og (cfm)

6 - Maksimalt trykk ved drift (bar og PSI), tankens kapasitet (l),

omganger per minutt (RPM), vekt (kg)

strømstyrke (A), effekt i (kW) og (HP)

10 - Opprinnelseserklæring

11 - Produksjonsår/fabrikasjonsår

8.4 Rengöring av insugsltret (ref.1)

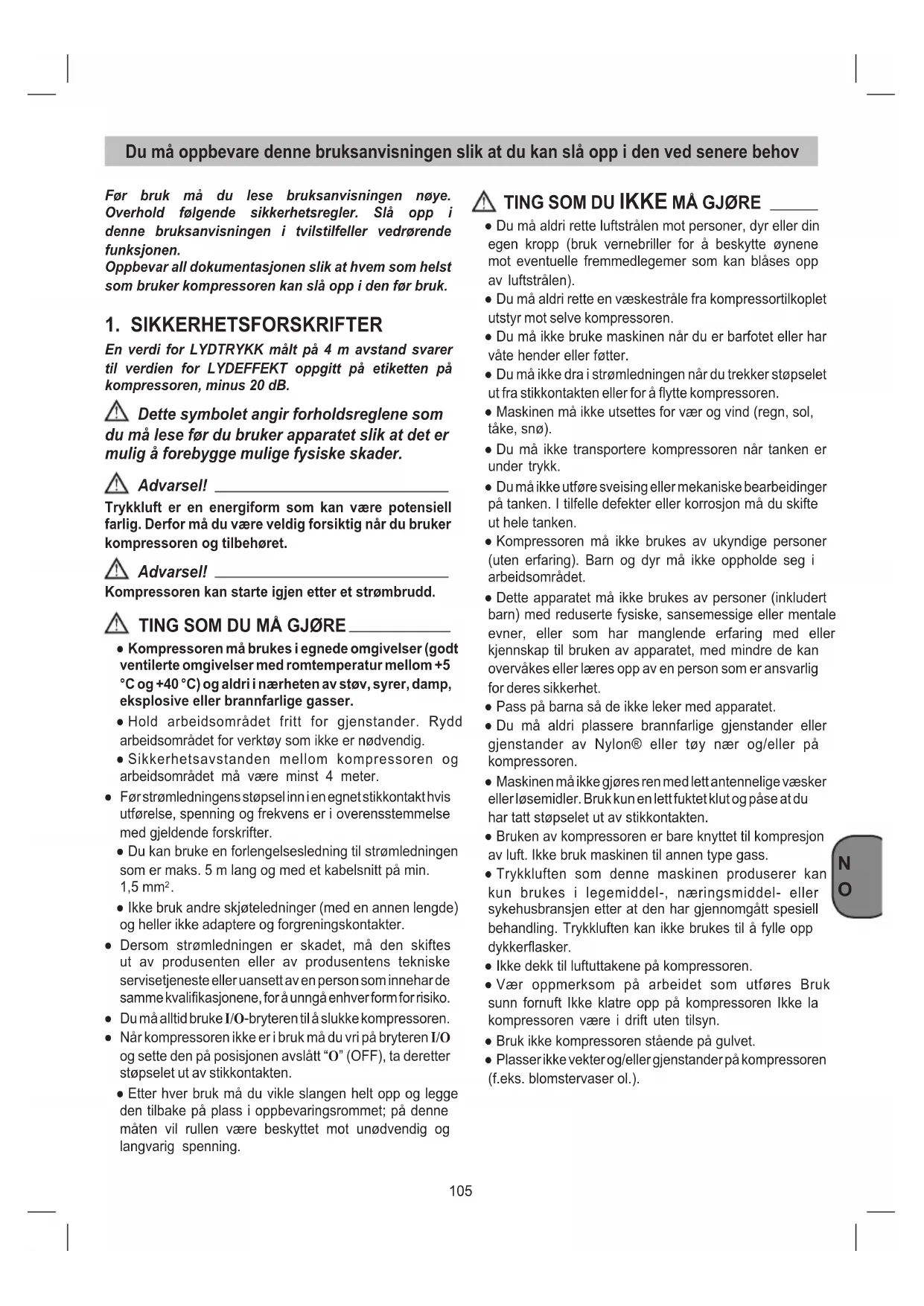

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov Før bruk må du lese bruksanvisningen nøye. Overhold følgende sikkerhetsregler. Slå opp i denne bruksanvisningen i tvilstilfeller vedrørende funksjonen. Oppbevar all dokumentasjonen slik at hvem som helst som bruker kompressoren kan slå opp i den før bruk.

1. SIKKERHETSFORSKRIFTER

En verdi for LYDTRYKK målt på 4 m avstand svarer til verdien for LYDEFFEKT oppgitt på etiketten på kompressoren, minus 20 dB. Dette symbolet angir forholdsreglene som du må lese før du bruker apparatet slik at det er mulig å forebygge mulige fysiske skader. Advarsel! Trykkluft er en energiform som kan være potensiell farlig. Derfor må du være veldig forsiktig når du bruker kompressoren og tilbehøret. Advarsel! Kompressoren kan starte igjen etter et strømbrudd.

● Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter. ● Dersom strømledningen er skadet, må den skiftes ut av produsenten eller av produsentens tekniske servisetjeneste eller uansett av en person som innehar de samme kvalikasjonene, for å unngå enhver form for risiko. ● Du må alltid bruke I/O-bryteren til å slukke kompressoren. ● Når kompressoren ikke er i bruk må du vri på bryteren I/O og sette den på posisjonen avslått “O” (OFF), ta deretter støpselet ut av stikkontakten. ● Etter hver bruk må du vikle slangen helt opp og legge den tilbake på plass i oppbevaringsrommet; på denne måten vil rullen være beskyttet mot unødvendig og langvarig spenning. TING SOM DU IKKE MÅ GJØRE ● Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåses opp av luftstrålen). ● Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren. ● Du må ikke bruke maskinen når du er barfotet eller har våte hender eller føtter. ● Du må ikke dra i strømledningen når du trekker støpselet ut fra stikkontakten eller for å ytte kompressoren. ● Maskinen må ikke utsettes for vær og vind (regn, sol, tåke, snø). ● Du må ikke transportere kompressoren når tanken er under trykk. ● Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken. ● Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet. ● Dette apparatet må ikke brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som har manglende erfaring med eller kjennskap til bruken av apparatet, med mindre de kan overvåkes eller læres opp av en person som er ansvarlig for deres sikkerhet. ● Pass på barna så de ikke leker med apparatet. ● Du må aldri plassere brannfarlige gjenstander eller gjenstander av Nylon® eller tøy nær og/eller på kompressoren. ● Maskinen må ikke gjøres ren med lett antennelige væsker eller løsemidler. Bruk kun en lett fuktet klut og påse at du har tatt støpselet ut av stikkontakten. ● Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass. ● Trykkluften som denne maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgått spesiell behandling. Trykkluften kan ikke brukes til å fylle opp dykkerasker. ● Ikke dekk til luftuttakene på kompressoren. ● Vær oppmerksom på arbeidet som utføres Bruk sunn fornuft Ikke klatre opp på kompressoren Ikke la kompressoren være i drift uten tilsyn. ● Bruk ikke kompressoren stående på gulvet. ● Plasser ikke vekter og/eller gjenstander på kompressoren (f.eks. blomstervaser ol.).106

3. Kran for utslipp av kondens fra tank

Kompressoren er laget for å levere komprimert luft til verktøy som drives av komprimert luft. Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukes i kommersielle, forretningsmessige, industrielle eller lignende formål. Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er å regne som misbruk. Det er brukeren / operatøren og ikke produsenten som er ansvarlig for alle eventuell person- eller materialskader av alle slag som vil kunne følge av dette.

● Denne kompressoren er laget for å fungere med det driftsforholdet som er spesisert på merkeskiltet med tekniske data (eksempel: S3 25 % betyr 2.5 minutter arbeid og 7.5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overopphetes. Denne temperaturovervåkningen bryter automatisk strømtilførselen dersom temperaturen blir for høy, for å unngå for mye strømopptak. ● Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig, for å garantere maskinens sikkerhet. Sikkerhetsventilen skal hindre overtrykk på lufttankene. Denne ventilen er innstilt når maskinen forlater fabrikken og den vil ikke fungere dersom trykket på tanken ikke når dette nivået. Forsøk aldri å justere eller fjerne denne sikkerhetsanordningen. Enhver forandring ved denne ventilen kan påføre alvorlig skade. Dersom denne anordningen har behov for service eller vedlikehold, ta kontakt med et Autorisert Service Senter. ● Den røde streken på manometeret viser til tankens maksimale trykk ved bruk. Den viser ikke til justert trykk. ● Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut. ● Bruk av komprimert luft til de forskjellige bruksområdene (oppblåsing, blåsing, pneumatisk utstyr, osv.) krever kunnskap og respekt for normene som forutsettes i hvert enkelt tilfelle. ● Kontroller at luftforbruket og maksimalt driftstrykk til det pneumatiske utstyret og slangene for kobling (til kompressoren) som skal benyttes, er i overensstemmelse med trykket som er angitt på trykkregulatoren (medfølger ikke) og mengden luft som leveres av kompressoren. ● Kompressorens yteeve garanteres ved en bruk på mellom 0 og 1000 meter over havet.107

KOMPRESSOREN ● Undersøk maskinen etter tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren. ● Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet. ● En fraråder bruk av skjøteledninger. ● Pass på at luftinntaket er tørt og fritt for støv. ● Du må ikke installere kompressoren i fuktige eller våte rom. ● Kompressoren må kun brukes i egnede rom (med god ventilasjon og lufttemperatur på mellom + 5 °C og + 40 °C). Det må ikke være noe støv, syrer, damp, eksplosive gasser eller brennbare gasser i rommet. ● Kompressoren er laget for å bli brukt i tørre rom. Det er forbudt å bruke kompressoren på steder hvor det utføres arbeid med vannsprut. Forsiktig! Denne kompressoren må kun benyttes festet til en vegg som tåler dens vekt; det er forbudt å bruke kompressoren i noen annen kongurasjon.

Etter å ha tatt kompressoren ut av emballasjen og kontrollert at den er intakt, må du påse at komponentene som er listet opp i ”innholdet i pakningen” virkelig er til stede. Før du begynner installasjonen av kompressoren, må du skaffe til veie materialene og/eller verktøyene som vises i gur 1 (disse følger IKKE med), mer presist: – Målebånd, – Tape, – Saks, – Vater, – Bor-/skrutrekker, – Stjerneskrujern, – Skruer (4), – Skrueplugger (4). Advarsel! For feste på vegger i murstein eller i betong, bruk skruer og ekspansjonsplugger. For feste på alle andre overater (kontroller på forhånd at veggen tåler vekten til kompressoren), må en gå til innkjøp av skruer og plugger som egner seg. For å feste kompressoren til veggen bør en være minst to personer. Velg posisjonen hvor du ønsker å feste kompressoren slik at apparatet har tilstrekkelig plass til å rotere mer enn 170° grader i tillegg til at en lett når slangen med komprimert luft. For å oppnå god lufting og effektiv nedkjøling er det viktig at kompressoren benner seg på en avstand på minst 50 cm fra vegger og/eller hindringer (g. 2), med unntak av selve muren hvor kompressoren er festet.

6.1 Feste til veggen

Respekter spesikasjonene som er angitt i dette heftet (gur 3, 4 og 5). ● Bruk instruksjonsarket (som medfølger), som en mal for å merke av punktene hvor hullene for feste skal bores (g. 3). Fjern arket og ta vare på det for å kunne konsultere det og/eller bruke det på nytt i en senere anledning. ● Med en borespiss på 8 mm, bor re hull i veggen (g. 4), og sett inn pluggene (g. 5). ● Sett inn skruene, påse at du først har innført avstandsstykkene i gummi (g. 5). ● Skru skruene nesten helt inn (g. 6 - fase I). ● Løft kompressoren slik at den benner seg på høyde med de re skruene, hekt den fast ved å innføre hvert hull på kompressoren på de tilhørende skruene: slik det vises i g. 6 - fase II. ● La kompressoren synke forsiktig nedover, slik at alle de re skruene innføres i det smale delen av hullet, slik det vises i g. 6 - fase III. ● skru de re skruene helt inn (g. 7).

7. APPARATET SETTES I DRIFT

7.1 Tilkobling til strømnettet

Kompressoren er utstyrt med en hovedkabel med et støtsikkert støpsel. Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter. Før du bruker maskinen må du kontrollere at spenningen er i overensstemmelse med spesikasjonene på merkeplaten. Forsikre deg om at bryteren ON/OFF ikke er i posisjon I (ON). Lange forsyningsledninger, skjøteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

● Kontroller at dataene på skiltet til kompressoren samsvarer med de til det elektriske anlegget; det aksepteres en spenningsvariasjon på ± 10% i forhold til nominell verdi. ● Koble det ønskede pneumatiske verktøyet til hurtigkoblingen (ref. 5). – Rullen (ref. 7) består av en mekanisme for automatisk blokkering som gjør det mulig å stanse slangen (ref. 4) når den har nådd ønsket lengde. La aldri slangen rulle inn på ukontrollert vis. – Systemet for blokkering lager en metallisk lyd ved utrulling og innrulling; dette er ikke en feil. Ta kontakt med servicetjenesten dersom støyen endrer seg etter mekanismen har vært i bruk ere ganger og/eller dersom det oppstår problemer ved mekanismen.108

– Utrulling av slangen: trekk slangen forsiktig ut av rommet for oppbevaring; etter å ha rullet ut den nødvendige slangelengden, løsne grepet noe, på dette viset, når du hører et ”KLIKK”, er sperren innkoblet (g. 9). Kontroller at slangen er blokkert før du slipper grepet. – Innrulling av slangen: løsne sperren ved å dra slangen utover (g. 10). La slangen rulle inn på kontrollert vis, og følg den til den er rullet helt inn. ● Sett støpselet til strømledningen inn i en passende kontakt, kontroller at bryteren I/O på kompressoren er i avslått posisjon “O” (OFF). ● Kompressoren er nå klar til å tas i bruk. ● Ved å vri på bryteren I/O starter kompressoren å pumpe luft som sendes igjennom slangen og inn på tanken. ● Når den høyeste verdien for kalibrering er nådd (stilt inn av produsenten i testfasen) stanser kompressoren. Når luften benyttes starter kompressoren automatisk når den laveste kalibreringsverdien nås (2 bar mellom øvre og nedre verdi). ● Kompressoren fortsetter å fungere med denne automatiske syklusen helt til en griper inn og vrir på bryteren I/O. ● Dersom en ønsker å benytte kompressoren på nytt, vent i minst 10 sekund fra den ble slått av, til den startes på nytt. ● Kontroller at forbruket av luft og det maksimale driftstrykket til det pneumatiske verktøyet som benyttes er kompatible med trykket som er stilt inn på trykkregulatoren (medfølger ikke) og med mengden luft som leveres av kompressoren. ● Når arbeidet er avsluttet: – rull slangen helt inn og følg den helt til den legges på plass i oppbevaringsrommet; – stans kompressoren ved å vri på bryteren I/O, ved å bringe den til avslått posisjon “O” (OFF). – ta ut støpselet; – tøm tanken.

8. RENGJØRING OG VEDLIKEHOLD

Advarsel! Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen. Advarsel! Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning! Advarsel! Tøm alltid ut trykket i beholderen før du utfører noen rengjørings eller vedlikeholdsoppgaver.

● Hold alt sikkerhetsutstyr fritt for skitt og støv så fremt det er mulig. Tørk av utstyret med en ren klut eller blås på det med komprimert luft under lavt trykk. ● Vi anbefaler at du gjør rent utstyret rett etter bruk. ● Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan være aggressive mot plastdelene på utstyret. Pass på at det ikke kommer noe vann inn på innsiden av apparatet. ● De pneumatiske verktøyene må være frakoblet kompressoren før renhold. Kompressoren må ikke gjøres ren med vann, løsemiddel osv. ● Hold slangen til rullen ren slik at den beveger seg på riktig måte.

8.2 Kondensvann (g. 11)

Kondensvannet må tømmes daglig ved å åpne dreneringsventilen (ref. 3) (på gulvet i trykkbeholderen). Advarsel! Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted.

8.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt å justere sikkerhetsventilen. Sett i gang sikkerhetsventilen i blant for å forsikre deg om at den virker når det trengs. Drei ringmutteren til du hører at den komprimerte luften frigjøres (Fig. 12). Deretter strammer du den igjen. Hold alltid sikkerhetsventilen og området rundt rent og ryddig. VEDLIKEHOLDSINTERVALLER FUNKSJON

TIMER ETTER 100 TIMER Rengjøring av aspirasjonslter og/eller utskifting av lterelementet

Tømming av kondens i magasinet Daglig og etter arbeidet.109

Feil Årsak Inngrep Kompressoren stanser og starter igjen av seg selv etter noen minutter. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren. Lad motoren køle af. Luft ut lokalet. Kompressoren stanser etter noen startforsøk. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren (støpselet har blitt koplet fra ved bruk, svak forsyningsspenning). Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og kompressoren starter igjen av seg selv. Kompressoren stanser ikke og sikkerhets - ventilen griper inn. Uregelmessig funksjon av kompressoren eller funksjonsfeil ved trykkbryteren. Trekk ut støpselet og ta kontakt med servicesenteret. Ethvert annet inngrep må kun utføres av godkjente serviesentra, og man må be om originale reservedeler. Å tukle på maskinen kan nedsette sikkerheten og ugyldiggjør i alle tilfeller garantien som dekker maskinen.

8.4 Renhold av sugelteret (ref.1)

Sugelteret hindrer at støv og skitt suges opp. Dette lteret må gjøres rent minst hver 100 driftstime. Et tett sugelter reduserer kompressorens effektivitet betydelig. Sugelterets kropp kan ikke beveges, DET MÅ ALDRI fjernes. For å gjøre rent eller skifte ut det ltrerende elementet er det tilstrekkelig å fjerne kun dekselet. For å fjerne dekselet, skru i retningen mot urviseren. Gjør rent det ltrerende elementet ved å slå det forsiktig og ved å rette en stråle med komprimert luft under lavt trykk mot det (omtrent 3 bar) og deretter montere det tilbake på plass.

Advarsel! Dra støpselet ut av stikk-kontakten, slipp ut luft på apparatet og alle verktøyene som bruker trykkluft som er koblet til denne og kvitt deg med kondensvann. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person. Advarsel! Kompressoren må kun brukes og oppbevares i tørre omgivelser hvor den ikke er tilgjengelig for personer som ikke har tillatelse til å bruke den. Beskytt den med et dekke for å hindre at støv samler seg på de indre mekanismene. Dersom kompressoren står ubrukt over lengre tid, må du kontrollere at den fungerer som den skal første gang du tar den i bruk.

9. AVHENDING OG RESIRKULERING

I tråd med Direktivet 2012/19/ EF i henhold til kassering av elektriske og elektroniske produkter (WEEE). Symbolet søppelbøtte med kryss over, som du nner på apparatet eller på emballasjen indikerer at produktet ikke må kasseres sammen med det vanlige husholdingsavfallet. Brukeren må derfor levere produktet som skal kasseres til kildesortering for elektronisk og elektroteknisk avfall, eller levere apparatet tilbake til forhandleren i det du kjøper et tilsvarende nytt apparat, i forholdet ett til ett. Riktig kildesortering for videre resirkulering av apparatet for miljømessig avhending bidrar til å unngå negativ innvirkning på miljø og helse og favoriserer gjenbruk og/ eller resirkulering av materialet apparatet består av. Uautorisert avhending av produktet medfører sanksjoner i henhold til gjeldende normer.110
