MANUAL DE UTILIZADOR RF65A967FB1 SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com/support

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RF9000A_User-servicing-manual_26lang.indb 61 2021-01-14 2:03:21Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

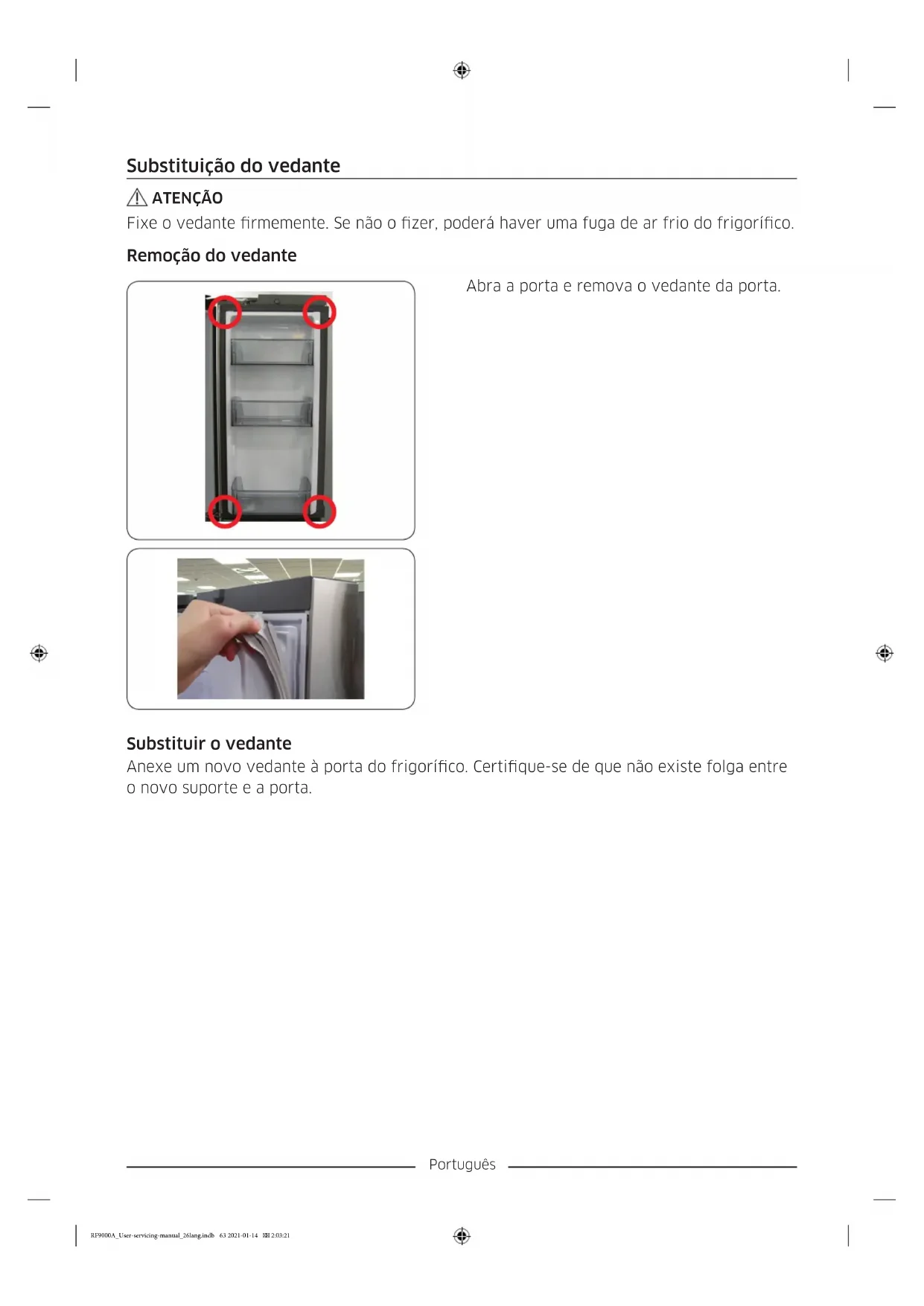

01 Dobradiça superior 02 Vedante 03 Dobradiça central 04 Gaveta 05 Dobradiça inferior 06 Etiqueta de código de barras RF9000A_User-servicing-manual_26lang.indb 62 2021-01-14 2:03:21Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. RF9000A_User-servicing-manual_26lang.indb 63 2021-01-14 2:03:21Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção das gavetas Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

• Recomenda-se que, antes de retirar a gaveta, retire os compartimentos da porta, de modo a evitar danos a estes.

• Para voltar a inseri-la, insira a gaveta nas calhas e deslize-a para dentro. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção RF9000A_User-servicing-manual_26lang.indb 64 2021-01-14 2:03:21Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de caixa

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 65 2021-01-14 2:03:21Português Substituir as dobradiças Desligamento do tubo de água ATENÇÃO

• Certique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)

• Certique-se de que a superfície da mangueira de água não está danicada. (apenas para o modelo com dispensador) Desmontagem das portas do frigoríco

1. Com as portas fechadas, utilize uma

chave Phillips para retirar os parafusos (x3) da tampa superior. Puxe e retire a tampa superior com os conectores.

2. Desmonte os dois conectores dos os

na porta do lado esquerdo. A posição dos conectores é diferente consoante o modelo. ATENÇÃO

• Não retire ambas as portas ao mesmo tempo. Certique-se de que só retira uma porta de cada vez. Caso contrário, uma delas poderá cair e provocar ferimentos.

• Certique-se de que o frigoríco está desligado antes de desmontar os conectores.

3. Desligue o tubo de água do acoplador

da porta do lado esquerdo, conforme mostrado. - Este passo não se aplica a modelos sem Depósito de água de enchimento automático e dispensador de água. RF9000A_User-servicing-manual_26lang.indb 66 2021-01-14 2:03:22Português

4. Levante cuidadosamente o grampo, em

vários passos. Para evitar ferimentos nos dedos, não exerça força repentinamente no grampo.

segura a porta, puxe para cima e retire a dobradiça superior. Tenha cuidado para não danicar os os do conector ao remover a dobradiça.

7. Levante a porta na vertical

cuidadosamente para a retirar. Não exerça demasiada força sobre a porta. A porta poderá cair, provocando ferimentos.

8. Deite a porta numa superfície plana.

9. Repita os passos 1 a 8 para a outra porta,

exceto o passo 3. Não existe qualquer tubo de água na porta do lado direito. - O passo 2 não se aplica a modelos sem porta com vitrine. RF9000A_User-servicing-manual_26lang.indb 67 2021-01-14 2:03:22Português Desmontagem das portas do congelador ATENÇÃO

• Certique-se de que remove as portas do frigoríco antes de remover as portas do congelador.

• Tenha cuidado ao desapertar os conectores de baixo.

1. Abra a porta do congelador.

2. Utilize uma chave Phillips para remover o

parafuso que xa a tampa (A). - Este passo aplica-se apenas à porta do congelador da porta direita (porta Refrigeração selecionável+).

3. Desligue os conectores dos os.

- Este passo aplica-se apenas à porta do congelador da porta direita (porta Refrigeração selecionável+).

4. Localize o veio da dobradiça. Enquanto

segura a porta com uma mão, utilize uma chave de fendas ou uma chave Allen para pressionar o veio para baixo. Certique- se de que segura a porta para evitar a queda da mesma. RF9000A_User-servicing-manual_26lang.indb 68 2021-01-14 2:03:22Português

5. Para evitar o contacto com a dobradiça

central, incline ligeiramente a porta para a frente e levante para a remover.

6. Repita os passos 1 a 5 para a outra porta,

1. Retire o parafuso (3) com uma (+) chave

de fendas e retire os 2 parafusos (1, 2) com uma chave sextavada de 4,95 mm para separar a dobradiça central.

• Ao montar novamente a dobradiça, certique-se de que a xa na ordem seguinte, para evitar que se mova. : Parafuso (1) g Parafuso (2) g Parafuso (3) RF9000A_User-servicing-manual_26lang.indb 69 2021-01-14 2:03:23Português Dobradiça inferior

1. Remova os 2 parafusos (4, 5) com uma

chave de caixa de 10 mm e separe a dobradiça inferior.

• Ao montar novamente a dobradiça, certique-se de que a xa na ordem seguinte, para evitar que se mova: Parafuso (4) g Parafuso (5).

2. Siga a ordem oposta à desmontagem

para voltar a montar após substituir as dobradiças superior, central e/ou inferior. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
