MODE D'EMPLOI RF65A967FB1 SAMSUNG

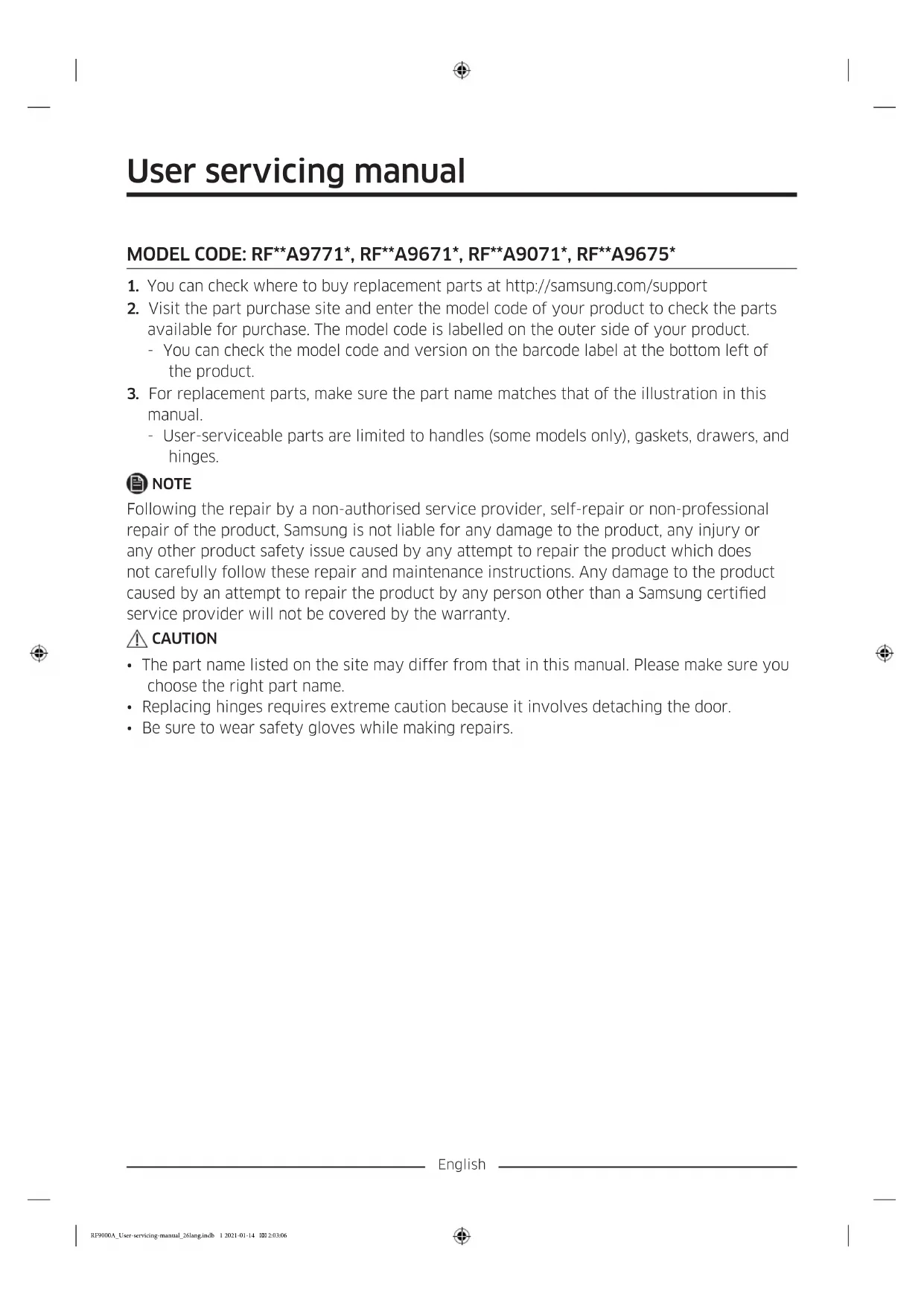

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. RF9000A_User-servicing-manual_26lang.indb 11 2021-01-14 2:03:08Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Charnière centrale 04 Tiroir 05 Charnière inférieure 06 Étiquette du code à barres RF9000A_User-servicing-manual_26lang.indb 12 2021-01-14 2:03:09Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint Ouvrez la porte et retirez le joint de la porte. Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. RF9000A_User-servicing-manual_26lang.indb 13 2021-01-14 2:03:09Français Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait des tiroirs Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

• Nous vous recommandons de retirer les bacs de la porte avant de retirer le tiroir. Cela permet d'éviter d'endommager les bacs de la porte.

• Pour réinsérer, insérez le tiroir dans les rails du cadre puis faites glisser vers l'intérieur. Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le sens inverse. RF9000A_User-servicing-manual_26lang.indb 14 2021-01-14 2:03:09Français Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé à douille

• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes. (uniquement pour le modèle avec distributeur)

• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au centre du coupleur transparent. (uniquement pour le modèle avec distributeur)

• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le modèle avec distributeur) Démontage des portes du réfrigérateur

1. Après avoir fermé les portes, utilisez

un tournevis cruciforme pour retirer les vis (x3) au niveau du cache supérieur. Tirez vers le haut et retirez le cache supérieur avec les connecteurs.

2. Débranchez les deux connecteurs de

câble sur la porte gauche. La position des connecteurs diffère selon le modèle. ATTENTION

• Ne retirez pas les deux portes simultanément. Assurez-vous de retirer une porte après l'autre. En cas de non- respect de cette consigne, l'une des portes peut tomber et vous blesser.

• Assurez-vous que le réfrigérateur est hors tension avant de débrancher les connecteurs.

3. Débranchez le tuyau d'eau du coupleur

sur la porte gauche, comme indiqué. - Cette étape ne s'applique pas aux modèles qui ne sont pas équipés du pichet à remplissage automatique et du distributeur d'eau. RF9000A_User-servicing-manual_26lang.indb 16 2021-01-14 2:03:10Français

4. Tirez doucement et progressivement le

collier. Pour éviter toute blessure aux doigts, n'exercez pas de force brusque sur le collier.

5. Tirez le collier vers le haut pour le retirer.

6. Ouvrez la porte à 90 degrés. Tout en

tenant la porte, tirez vers le haut et retirez la charnière supérieure. Veillez à ne pas endommager les connecteurs de câble lorsque vous retirez la charnière.

7. Soulevez doucement la porte à la

verticale pour la retirer. N'exercez pas une force excessive sur la porte. La porte pourrait tomber et provoquer des blessures corporelles.

8. Déposez la porte sur une surface plane.

9. Recommencez les étapes 1 à 8 pour

l'autre porte, sauf l'étape 3. Il n'y a pas de tube d'eau sur la porte droite. - L'étape 2 ne s'applique pas aux modèles qui ne sont pas équipés de la porte vitrine. RF9000A_User-servicing-manual_26lang.indb 17 2021-01-14 2:03:10Français Démonter les portes du congélateur ATTENTION

• Assurez-vous de retirer les portes du réfrigérateur avant celles du congélateur.

• Soyez prudent lorsque vous débranchez les connecteurs du bas.

1. Ouvrez la porte du congélateur.

2. Utilisez un tournevis cruciforme pour

retirer la vis xant le cache (A). - Cette étape ne s'applique qu'à la porte droite du congélateur (porte Température réglable+).

3. Débranchez les connecteurs de câble.

- Cette étape ne s'applique qu'à la porte droite du congélateur (porte Température réglable+).

4. Localisez l'axe de la charnière. Tout

en tenant la porte d'une main, utilisez un tournevis à tête plate ou une clé hexagonale pour appuyer sur l'axe. Assurez-vous de bien tenir la porte an d'éviter qu'elle ne tombe. RF9000A_User-servicing-manual_26lang.indb 18 2021-01-14 2:03:10Français

5. Pour éviter tout contact avec la charnière

centrale, inclinez légèrement la porte en avant, puis soulevez-la pour la retirer.

6. Recommencez les étapes 1 à 5 pour

l'autre porte, sauf les étapes 2 et 3. Charnière centrale

1. Retirez la vis (3) à l'aide d'un tournevis

cruciforme (+) et retirez les 2 boulons (1, 2) à l'aide d'une clé hexagonale de 4,95 mm pour détacher la charnière centrale.

• Lors de la réinstallation de la charnière, veillez à la monter dans l'ordre suivant an d'éviter qu'elle ne bouge : Boulon (1) g Boulon (2) g Vis (3). RF9000A_User-servicing-manual_26lang.indb 19 2021-01-14 2:03:11Français Charnière inférieure

1. Retirez les 2 boulons (4, 5) à l'aide d'une

clé à douille de 10 mm, puis détachez la charnière inférieure.

• Lors de la réinstallation de la charnière, veillez à la monter dans l'ordre suivant an d'éviter qu'elle ne bouge : Boulon (4) g Boulon (5).

2. Remontez en suivant la procédure de

démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
