KASUTUSJUHEND RF65A967FB1 SAMSUNG

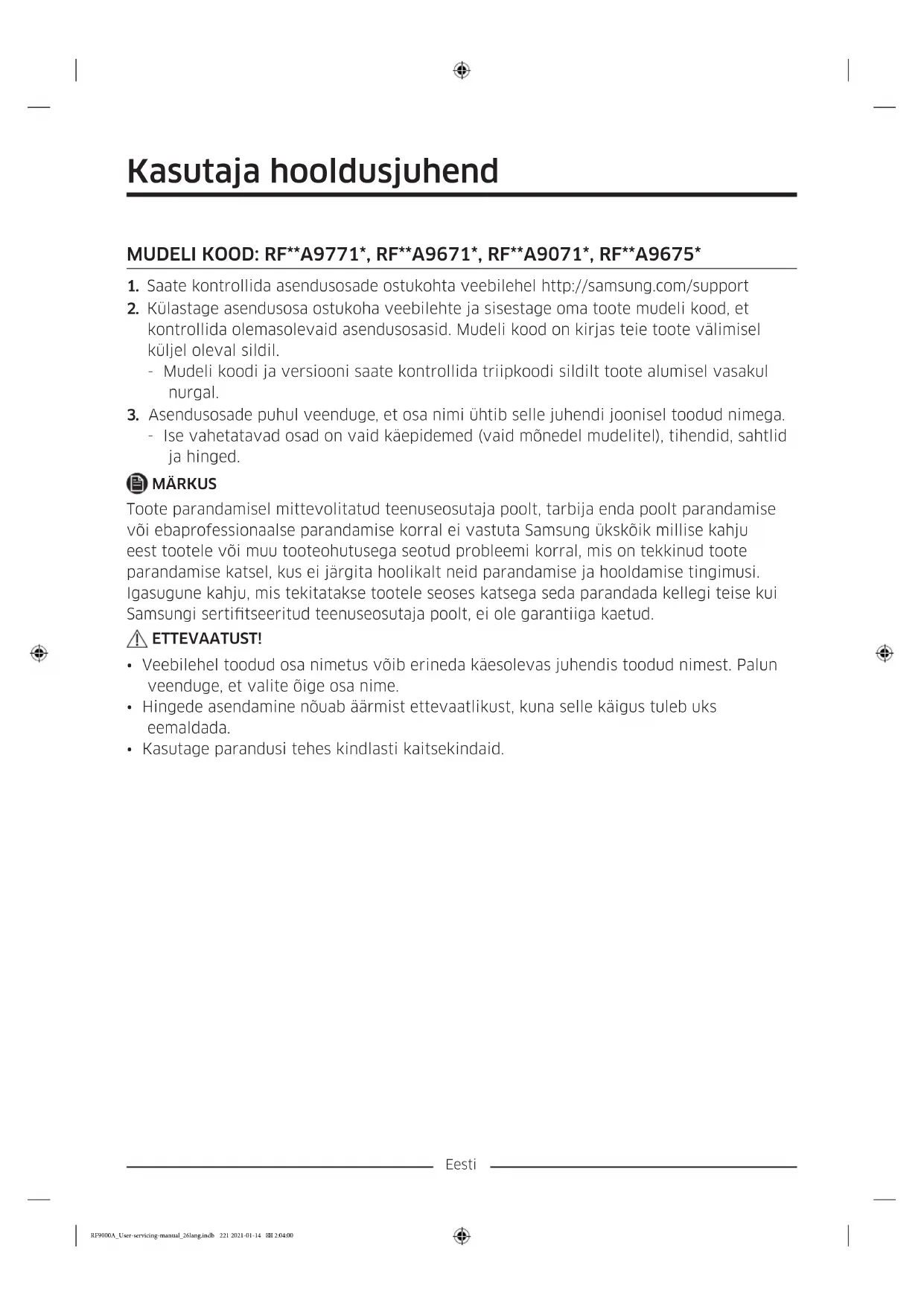

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RF9000A_User-servicing-manual_26lang.indb 221 2021-01-14 2:04:00Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Keskmine hing 04 Sahtel 05 Alumine hing 06 Triipkoodi silt RF9000A_User-servicing-manual_26lang.indb 222 2021-01-14 2:04:01Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RF9000A_User-servicing-manual_26lang.indb 223 2021-01-14 2:04:01Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtlite eemaldamiseks Tõstke sahtli esiotsa veidi ja libistage see välja.

• Soovitame enne sahtli eemaldamist eemaldada uksesahtlid. See aitab vältida uksesahtlite kahjustamist.

• Tagasipanekuks sisestage sahtel raami siinidesse ja seejärel lükake sisse. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras RF9000A_User-servicing-manual_26lang.indb 224 2021-01-14 2:04:01Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Padrunvõti

" (10 mm) Tangid Kuuskantvõti

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)

• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)

• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel) Külmiku uste eemaldamine

1. Kui uksed on suletud, eemaldage ristpea

(PH) kruvikeeraja abil ülemisest kattest kruvid (×3). Tõmmake üles ja eemaldage ülemine kate koos juhtmeühendustega.

2. Ühendage lahti vasaku ukse kaks

juhtmeühendust. Juhtmeühenduste asend erineb olenevalt mudelist. ETTEVAATUST!

• Ärge eemaldage mõlemat ust korraga. Eemaldage uksed kindlasti ükshaaval. Muidu võib üks ustest maha kukkuda ja tekitada kehavigastusi.

• Enne pistikute lahtiühendamist veenduge, et külmik on välja lülitatud.

3. Ühendage veetoru vasakul uksel olevast

liitmikust lahti nii, nagu näidatud. - Seda sammu ei saa rakendada mudelitele, millel pole seadet AutoFill Pitcher (Automaattäituv mahuti) ja Water dispenser (Veekraan). RF9000A_User-servicing-manual_26lang.indb 226 2021-01-14 2:04:02Eesti

4. Tõmmake õrnalt klamber mitu sammu

üles. Sõrmevigastuste vältimiseks ärge rakendage klambrile äkilist jõudu.

5. Klambri eemaldamiseks tõmmake seda

hoides tõmmake seda samal ajal üles ja eemaldage ülemine hing. Olge ettevaatlik, et te hinge eemaldamisel ühenduspistiku juhtmeid ei kahjustaks.

7. Eemaldamiseks tõmmake ust õrnalt

vertikaalselt üles. Ärge rakendage uksele liigset jõudu. Uks võib kukkuda ja kehavigastusi põhjustada.

välja arvatud 3. samm. Paremal küljel pole veetoru. - 2. sammu ei saa rakendada mudelitele, millel pole vitriini ust. RF9000A_User-servicing-manual_26lang.indb 227 2021-01-14 2:04:02Eesti Eemaldage sügavkülmiku uksed ETTEVAATUST!

• Enne sügavkülmiku uste eemadamist, eemaldage kindlasti külmiku uksed.

• Olge alumiste juhtmeühenduste lahtiühendamisel ettevaatlik.

1. Avage sügavkülmiku uksed.

2. Kasutage ristpeakruvikeerajat,

et eemaldada ülemise kaane (A) kinnituskruvid. - Seda sammu saab rakendada ainult sügavkülmiku parempoolsele uksele (Jahutuse valik+ uks).

3. Ühendage juhtmeühendus lahti.

- Seda sammu saab rakendada ainult sügavkülmiku parempoolsele uksele (Jahutuse valik+ uks).

4. Otsige üles hingevõll. Uksest ühe käega

kinni hoides, kasutage lamekruvikeerajat või kuuskantvõtit, et võll alla vajutada. Hoidke ust, et vältida selle kukkumist. RF9000A_User-servicing-manual_26lang.indb 228 2021-01-14 2:04:02Eesti

5. Keskmise hingega kokkupuutumise

vältimiseks kallutage ust natuke ette ja seejärel tõstke see eemaldamiseks üles.

6. Teise ukse puhul korrake samme 1–5,

välja arvatud samme 2 ja 3. Keskmine hing

1. Keskmise hinge eraldamiseks eemaldage

1 kruvi (3) kasutades selleks (+) kruvikeerajat ja eemaldage 2 polti (1, 2) kasutades selleks 4,95 mm kuuskantvõtit.

10 mm padrunvõtit ja seejärel eemaldage alumine hing.

• Hinge uuesti kokku pannes kinnitage see kindlasti järgmises järjekorras, et ennetada hinge liikumist: Polt (4) g Polt (5).

2. Pärast ülemise, keskmise ja/või alumise

hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
