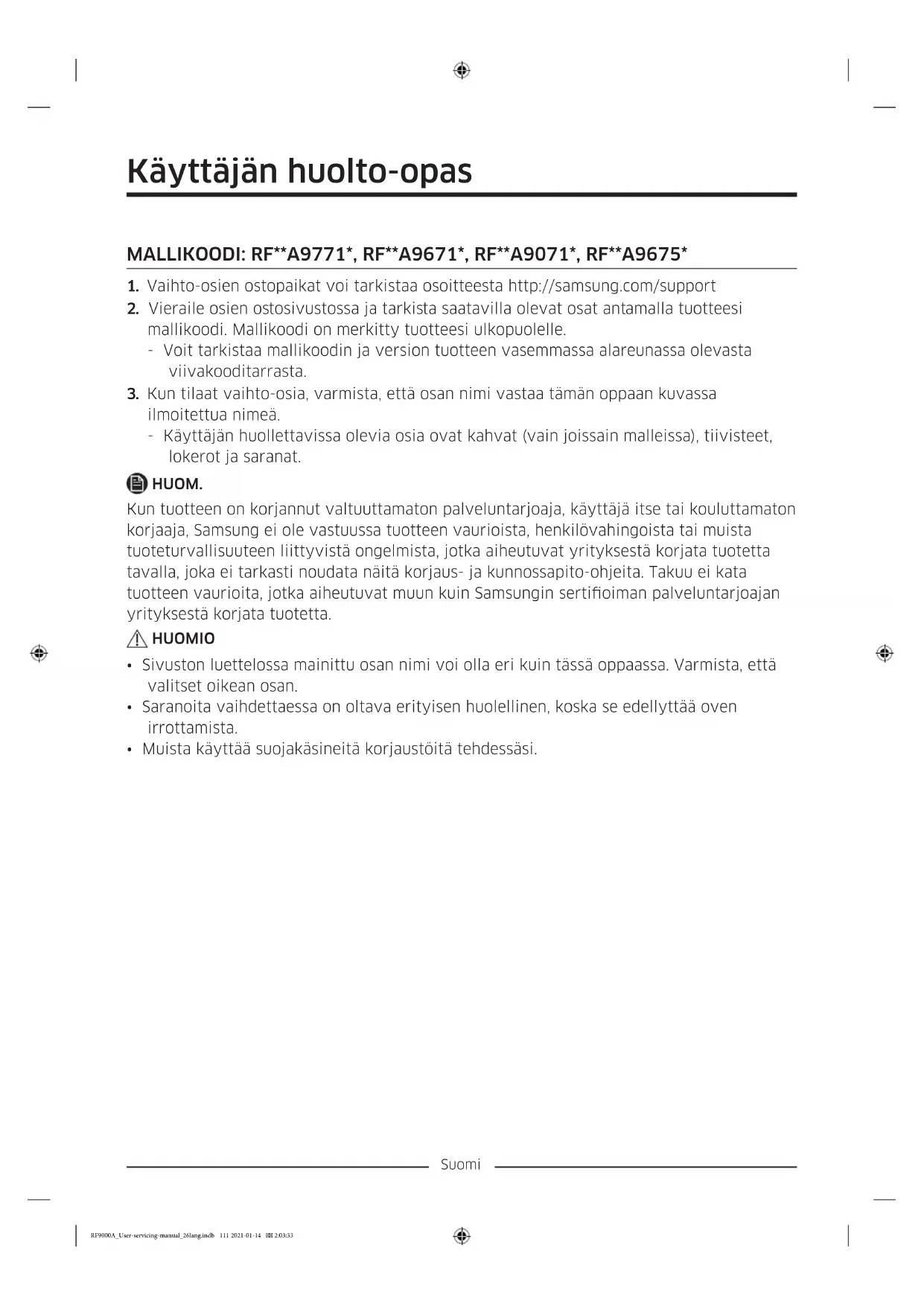

KÄYTTÖOHJE RF65A967FB1 SAMSUNG

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RF9000A_User-servicing-manual_26lang.indb 111 2021-01-14 2:03:33Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste 03 Sarana, keski 04 Lokero 05 Sarana, ala 06 Viivakooditarra RF9000A_User-servicing-manual_26lang.indb 112 2021-01-14 2:03:33Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RF9000A_User-servicing-manual_26lang.indb 113 2021-01-14 2:03:33Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeroiden poistaminen Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

• On suositeltavaa poistaa ovilokerot ennen lokeron poistamista. Tämän on tarkoitus estää ovilokeroiden vaurioituminen.

• Aseta lokero takaisin paikalleen kohdistamalla se kehyksen kiskoihin ja liu’uttamalla sitä sitten sisäänpäin. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. RF9000A_User-servicing-manual_26lang.indb 114 2021-01-14 2:03:33Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Hylsyavain

• Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija)

• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija)

• Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija) Jääkaapin ovien irrottaminen

1. Pidä ovi suljettuna ja irrota ruuvit (3 kpl)

yläsuojuksesta ristipääruuvimeisselillä. Vedä yläsuojusta ja liittimiä ylöspäin ja poista ne.

2. Irrota kaksi johtoliitintä vasemmasta

ovesta. Liittimien paikka vaihtelee malleittain. HUOMIO

• Älä poista molempia ovia samaan aikaan. Poista yksi ovi kerrallaan. Muussa tapauksessa toinen ovista voi kaatua ja aiheuttaa fyysisiä vammoja.

• Varmista ennen liittimien irrottamista, että jääkaappi on sammutettu.

3. Irrota vesiputki vasemman oven

sovittimesta kuvan osoittamalla tavalla. - Tämä vaihe ei koske malleja, joissa ei ole automaattista täyttökannua ja vedenannostelijaa. RF9000A_User-servicing-manual_26lang.indb 116 2021-01-14 2:03:34Suomi

4. Vedä kiinnikettä varovasti ylöspäin

useassa vaiheessa. Älä käytä äkillistä voimaa kiinnikkeeseen, jottet satuttaisi sormiasi.

5. Irrota kiinnike vetämällä sitä ylöspäin.

6. Avaa ovea 90 astetta. Kannattele ovea ja

irrota yläsarana vetämällä sitä ylöspäin. Varo vaurioittamasta liittimen johtimia, kun irrotat muovisuojusta.

7. Irrota ovi vetämällä sitä varovasti

kohtisuorassa. Älä käytä oveen liikaa voimaa. Ovi voi pudota ja aiheuttaa henkilövahinkoja.

8. Laske ovi tasaiselle alustalle.

9. Toista vaiheet 1-8 toiselle ovelle, lukuun

ottamatta vaihetta 3. Oikeanpuoleisessa ovessa ei ole vesiletkua. - Vaihe 2 ei koske malleja, joissa ei ole vitriiniovea. RF9000A_User-servicing-manual_26lang.indb 117 2021-01-14 2:03:34Suomi Pakastimen ovien irrottaminen HUOMIO

• Poista jääkaapin ovet ennen pakastimen ovien poistamista.

• Ole varovainen irrottaessasi alaliittimiä.

2. Irrota suojuksen (A) kiinnitysruuvit

ristipääruuvimeisselillä. - Tämä vaihe koskee vain pakastimen oikeanpuoleista ovea (Kylmävalinta+ -ovea).

3. Irrota johtoliittimet.

- Tämä vaihe koskee vain pakastimen oikeanpuoleista ovea (Kylmävalinta+ -ovea).

4. Paikanna saranan varsi. Pitele ovea

toisella kädellä ja paina varsi alas tasapäisellä ruuvimeisselillä tai kuusiokoloavaimella. Estä oven putoaminen kannattelemalla sitä. RF9000A_User-servicing-manual_26lang.indb 118 2021-01-14 2:03:34Suomi

5. Estä kosketus keskisaranaan kallistamalla

ovea hieman eteenpäin ja irrota ovi nostamalla sitä.

6. Toista vaiheet 1-5 toisella ovelle, lukuun

ottamatta vaiheita 2 ja 3. Sarana, keski

(3) (+)-ruuvimeisselillä ja 2 pulttia (1, 2) 4,95 mm:n kuusiokoloavaimella.

• Kun kiinnität saranan takaisin, tee se seuraavassa järjestyksessä, jotta sarana ei pääse liikkumaan. : Pultti (1) g Pultti (2) g Ruuvi (3) RF9000A_User-servicing-manual_26lang.indb 119 2021-01-14 2:03:35Suomi Sarana, ala

1. Avaa 2 pulttia (4, 5) 10 mm:n

hylsyavaimella ja irrota sitten alempi sarana.

• Kun kiinnität saranan takaisin, tee se seuraavassa järjestyksessä, jotta sarana ei pääse: Pultti (4) g Pultti (5).

2. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
