РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RF65A967FB1 SAMSUNG

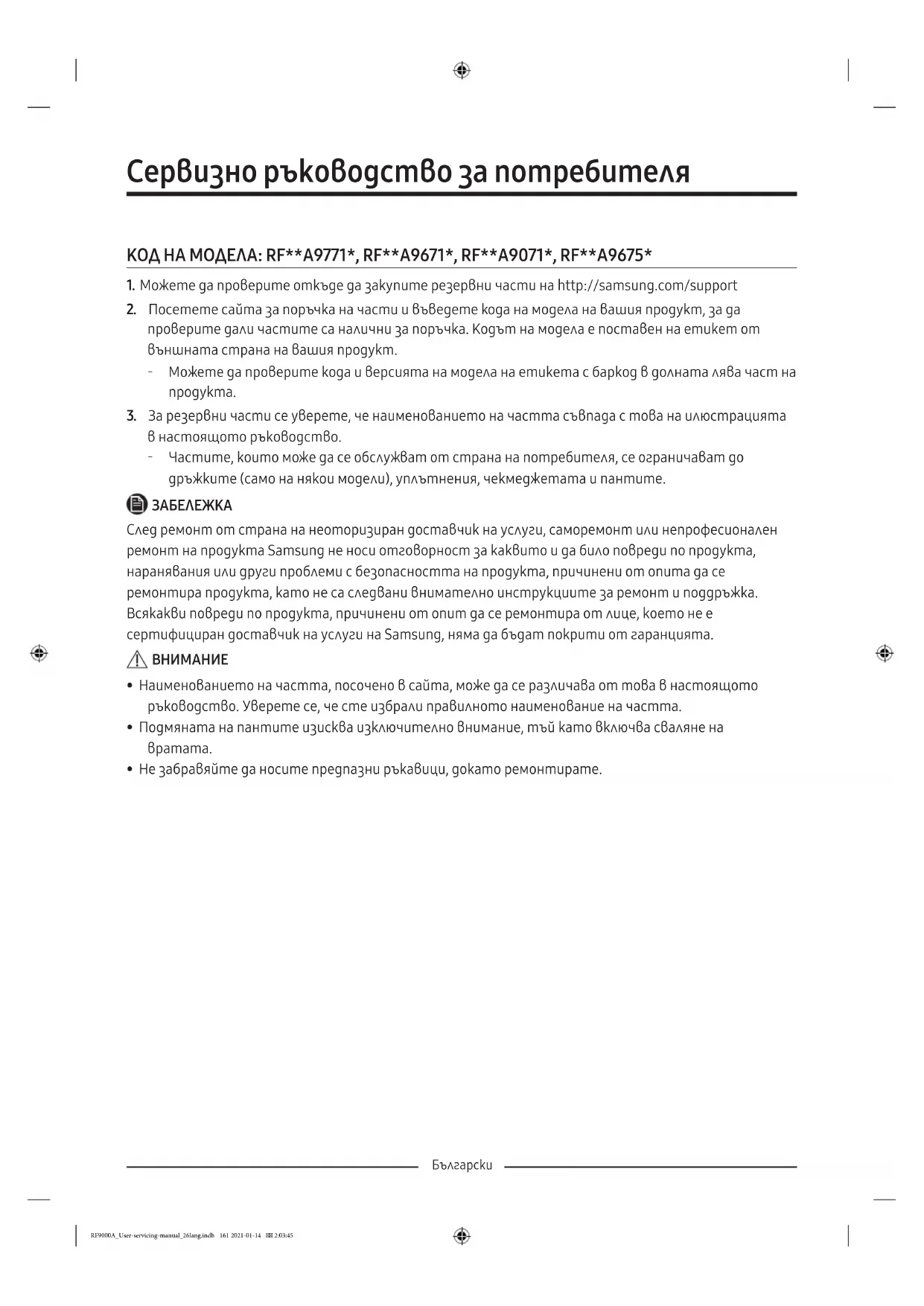

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RF9000A_User-servicing-manual_26lang.indb 161 2021-01-14 2:03:45Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Средна панта 04 Чекмедже 05 Долна панта 06 Етикет с баркод RF9000A_User-servicing-manual_26lang.indb 162 2021-01-14 2:03:45Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. RF9000A_User-servicing-manual_26lang.indb 163 2021-01-14 2:03:45Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. Изваждане на чекмеджетата Внимателно повдигнете предната част на чекмеджето и го издърпайте навън.

• Препоръчваме да извадите отделенията на вратата, преди да извадите шкафа. Това е с цел да се предотврати повреда на отделенията на вратата.

• За да поставите обратно, поставете шкафа в релсите на рамката и плъзнете навътре. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. RF9000A_User-servicing-manual_26lang.indb 164 2021-01-14 2:03:46Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка Гаечен ключ

" (5 мм) RF9000A_User-servicing-manual_26lang.indb 165 2021-01-14 2:03:46Български Смяна на пантите Разкачване на тръбата за вода

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода. (Само за модела с диспенсер)

• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)

• Уверете се, че повърхността на маркуча за вода не е повредена. (Само за модела с диспенсер) Сваляне на вратите на хладилника

1. Когато вратите са затворени, използвайте

кръстата отвертка, за да развиете винтовете (x3) от горния капак. Издърпайте нагоре и свалете горния панел със съединителите.

2. Разкачете двата конектора на проводниците

на лявата врата. Позицията на конекторите се различава в зависимост от модела.

• Не сваляйте и двете врати едновременно. Сваляйте по една врата. В противен случай някоя от вратите може да падне и да причини телесна повреда.

• Уверете се, че хладилникът е изключен, преди да разкачите конекторите.

3. Разкачете тръбата за вода от съединителя

на лявата врата, както е показано. - Тази стъпка не се отнася за моделите, които не разполагат със съд за автоматично пълнене и диспенсера за

4. Внимателно изтеглете скобата в няколко

стъпки. За да предотвратите наранявания по пръстите, не прилагайте внезапна сила по

5. За да извадите гайката, я издърпайте нагоре.

6. Отворете вратата на 90 градуса. Докато

държите вратата, издърпайте и свалете горната панта. Внимавайте да не повредите съединителите и проводниците, когато дърпате пантата.

7. Внимателно издърпайте вратата

вертикално, за да я свалите. Не прилагайте прекомерна сила върху вратата. Вратата може да падне и да причини физическо нараняване.

8. Поставете вратата легнала върху равна

9. Повторете стъпки 1-8 за другата врата,

като единствено пропуснете стъпка 3. На дясната врата няма водопроводна тръба. - Стъпка 2 не се прилага за моделите без врата на витрината. RF9000A_User-servicing-manual_26lang.indb 167 2021-01-14 2:03:47Български Сваляне на вратите на фризера

• Не забравяйте да извадите вратите на хладилника, преди да извадите вратите на фризера.

• Бъдете внимателни при разкачане на долните съединители.

1. Отворете вратата на фризера.

2. С помощта на кръстата отвертка свалете

винта, с който е затегнат капака (A). - Тази стъпка се отнася само за дясната страна на вратата на фризера (Избор на охлаждане + врата).

3. Разкачете конекторите на проводниците.

- Тази стъпка се отнася само за дясната страна на вратата на фризера (Избор на охлаждане + врата).

4. Открийте оста на панта. Придържайки

вратата с едната си ръка, натиснете оста надолу с помощта на плоска отвертка или шестостенен ключ. Уверете се, че държите вратата, за да не допускате тя да падне. RF9000A_User-servicing-manual_26lang.indb 168 2021-01-14 2:03:47Български

5. За да предотвратите контакт с оста по

средата, леко наклонете вратата напред, след което я повдигнете нагоре, за да я

6. Повторете стъпки 1-5 за другата врата,

като единствено пропуснете стъпки 2 и 3. Средна панта

1. Развийте 1-ия винт (3) с помощта на

отвертката (+) и след това развийте 2-та болта (1, 2) с помощта на 4,95 мм шестоъгълен ключ, чрез който ще извадите средната панта.

• При повторно сглобяване на пантата, не забравяйте да я фиксирате в следната последователност, за да предотвратите разместването ѝ. : Болт (1) g Болт (2) g Винт (3) RF9000A_User-servicing-manual_26lang.indb 169 2021-01-14 2:03:47Български Долна панта

гаечен ключ и след това отделете долната

• При повторно сглобяване на пантата, не забравяйте да я фиксирате в следната последователност, за да предотвратите разместването ѝ: Болт (4) g Болт (5).

2. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.
