BEDIENUNGSANLEITUNG RF65A967FB1 SAMSUNG

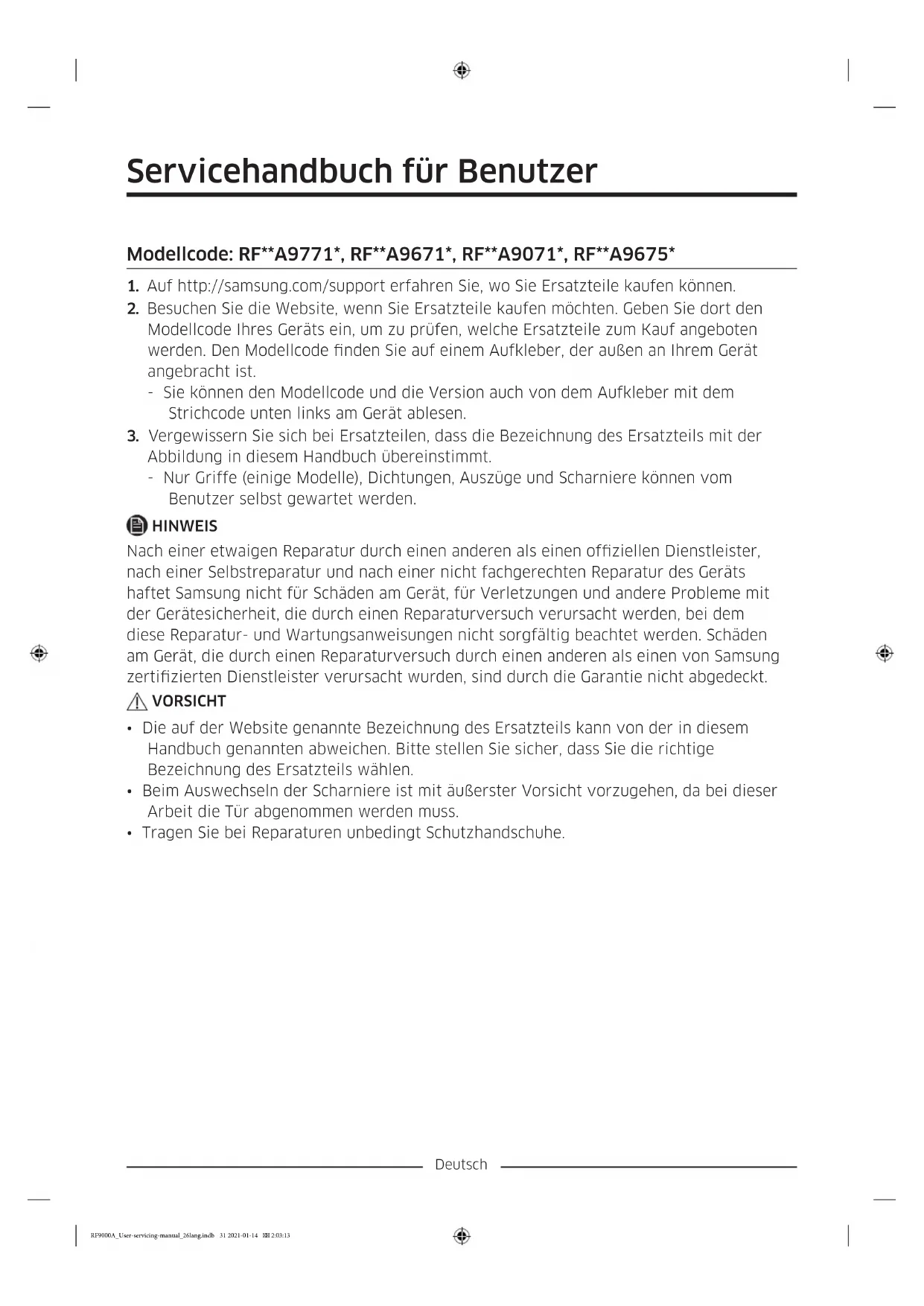

1. Auf http://samsung.com/support erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der

Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. RF9000A_User-servicing-manual_26lang.indb 31 2021-01-14 2:03:13Deutsch Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung 03 Mittleres Scharnier 04 Auszug 05 Unteres Scharnier 06 Strichcode-Aufkleber RF9000A_User-servicing-manual_26lang.indb 32 2021-01-14 2:03:13Deutsch Austausch der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür. So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. RF9000A_User-servicing-manual_26lang.indb 33 2021-01-14 2:03:14Deutsch Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird. Ausbauen der Schubfächer Fassen Sie das Schubfach auf der Vorderseite an und ziehen Sie es nach oben heraus.

• Wir empfehlen, vor dem Herausnehmen des Schubfachs die Türfächer zu entfernen. Dadurch sollen Beschädigungen der Türfächer verhindert werden.

• Um das Schubfach wieder einzubauen, setzen Sie es in das Schienensystem ein und schieben Sie es wieder hinein. Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor. RF9000A_User-servicing-manual_26lang.indb 34 2021-01-14 2:03:14Deutsch Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen. Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher Steckschlüssel 10 mm

Zoll) RF9000A_User-servicing-manual_26lang.indb 35 2021-01-14 2:03:14Deutsch So bauen Sie die neuen Scharniere ein Trennen des Wasseranschlusses VORSICHT

• Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. (nur für das Modell mit Wasserspender)

• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben. (nur für das Modell mit Wasserspender)

• Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit Wasserspender) Ausbauen der Türen der Kühl-/Gefrierkombination

1. Entfernen Sie bei geschlossenen Türen die

(3) Schrauben an der oberen Abdeckung mit einem Kreuzschlitzschraubendreher. Ziehen Sie die obere Abdeckung mit den Anschlüssen nach oben heraus.

2. Trennen Sie die beiden Kabelanschlüsse

an der linken Tür. Die Anordnung der Anschlüsse hängt vom jeweiligen Modell ab. VORSICHT

• Entfernen Sie nicht beide Türen gleichzeitig. Achten Sie darauf, jeweils eine Tür nach der anderen zu entfernen. Andernfalls kann eine der beiden Türen hinfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Kühlschrank ausgeschaltet ist, bevor Sie die Stecker aus der Dose ziehen.

3. Trennen Sie den Wasserschlauch vom

Anschluss an der linken Tür (siehe Abbildung). - Dieser Schritt gilt nicht für die Modelle ohne AutoFill-Krug und Wasserspender. RF9000A_User-servicing-manual_26lang.indb 36 2021-01-14 2:03:15Deutsch

4. Ziehen Sie die Klemme in mehreren

Schritten vorsichtig auf. Um Verletzungen der Finger zu vermeiden, dürfen Sie nicht plötzlich eine Kraft auf die Klemme ausüben.

5. Ziehen Sie die Klemme heraus, um sie zu

6. Öffnen Sie die Tür im 90 Grad-Winkel.

Halten Sie die Tür fest und ziehen Sie das obere Scharnier nach oben heraus. Achten Sie beim Entfernen des Scharniers darauf, die Verbindungskabel nicht zu beschädigen.

7. Ziehen Sie die Tür vorsichtig nach oben

heraus. Vermeiden Sie übermäßige Krafteinwirkung auf die Tür. Die Tür kann herunterfallen und Verletzungen verursachen.

8. Legen Sie die Tür auf eine ebene Fläche.

9. Wiederholen Sie mit der anderen Tür die

Schritte 1-8, mit Ausnahme von Schritt 3. An der Tür auf der rechten Seite bendet sich kein Wasserschlauch. - Schritt 2 gilt nicht für die Modelle ohne Vitrinentür. RF9000A_User-servicing-manual_26lang.indb 37 2021-01-14 2:03:15Deutsch Ausbauen der Türen des Gefrierabteils VORSICHT

• Um die Türen des Gefrierabteils entfernen zu können, müssen Sie zunächst die Türen des Kühlabteils ausbauen.

• Beim Trennen der unteren Anschlüsse ist Vorsicht geboten.

1. Öffnen Sie die Tür des Gefrierabteils.

2. Entfernen Sie die Schrauben zur

Befestigung der Abdeckung (A) mit einem Kreuzschlitzschraubendreher. - Dieser Schritt gilt nur für die rechte Tür des Gefrierabteils (Cool Select+ Tür).

3. Trennen Sie die Kabelverbinder.

- Dieser Schritt gilt nur für die rechte Tür des Gefrierabteils (Cool Select+ Tür).

4. Wenden Sie sich dem Scharnierbolzen

zu. Halten Sie die Tür mit einer Hand fest und verwenden Sie einen Schlitzschraubendreher oder einen Inbusschlüssel, um den Bolzen nach unten zu drücken. Halten Sie die Tür gut fest, damit sie nicht herunterfällt. RF9000A_User-servicing-manual_26lang.indb 38 2021-01-14 2:03:15Deutsch

5. Um jeden Kontakt mit dem mittleren

Scharnier zu vermeiden, kippen Sie die Tür leicht nach vorne und heben Sie sie dann heraus.

6. Wiederholen Sie mit der anderen Tür die

Schritte 1-5, mit Ausnahme von Schritt 2 und 3. Mittleres Scharnier

entfernen Sie die eine (1) Schraube (3) mit einem (+) Schraubendreher und die zwei (2) Bolzen (1, 2) mit einem 4,95 mm Sechskantschlüssel.

• Um ein Verschieben des Scharniers zu verhindern, müssen Sie beim Zusammenbau des Scharniers darauf achten, dass Sie es in der nachfolgend beschriebenen Reihenfolge befestigen. : Bolzen (1) g Bolzen (2) g Schraube (3) RF9000A_User-servicing-manual_26lang.indb 39 2021-01-14 2:03:15Deutsch Unteres Scharnier

1. Entfernen Sie die 2 Bolzen (4, 5) mit

einem 10-mm-Steckschlüssel und trennen Sie dann das untere Scharnier.

• Um ein Verschieben des Scharniers zu verhindern, müssen Sie beim Zusammenbau des Scharniers darauf achten, dass Sie es in der nachfolgend beschriebenen Reihenfolge befestigen. Bolzen (4) g Bolzen (5)

2. Nach dem Austausch des oberen,

mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren. VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
