NÁVOD K OBSLUZE RF65A967FB1 SAMSUNG

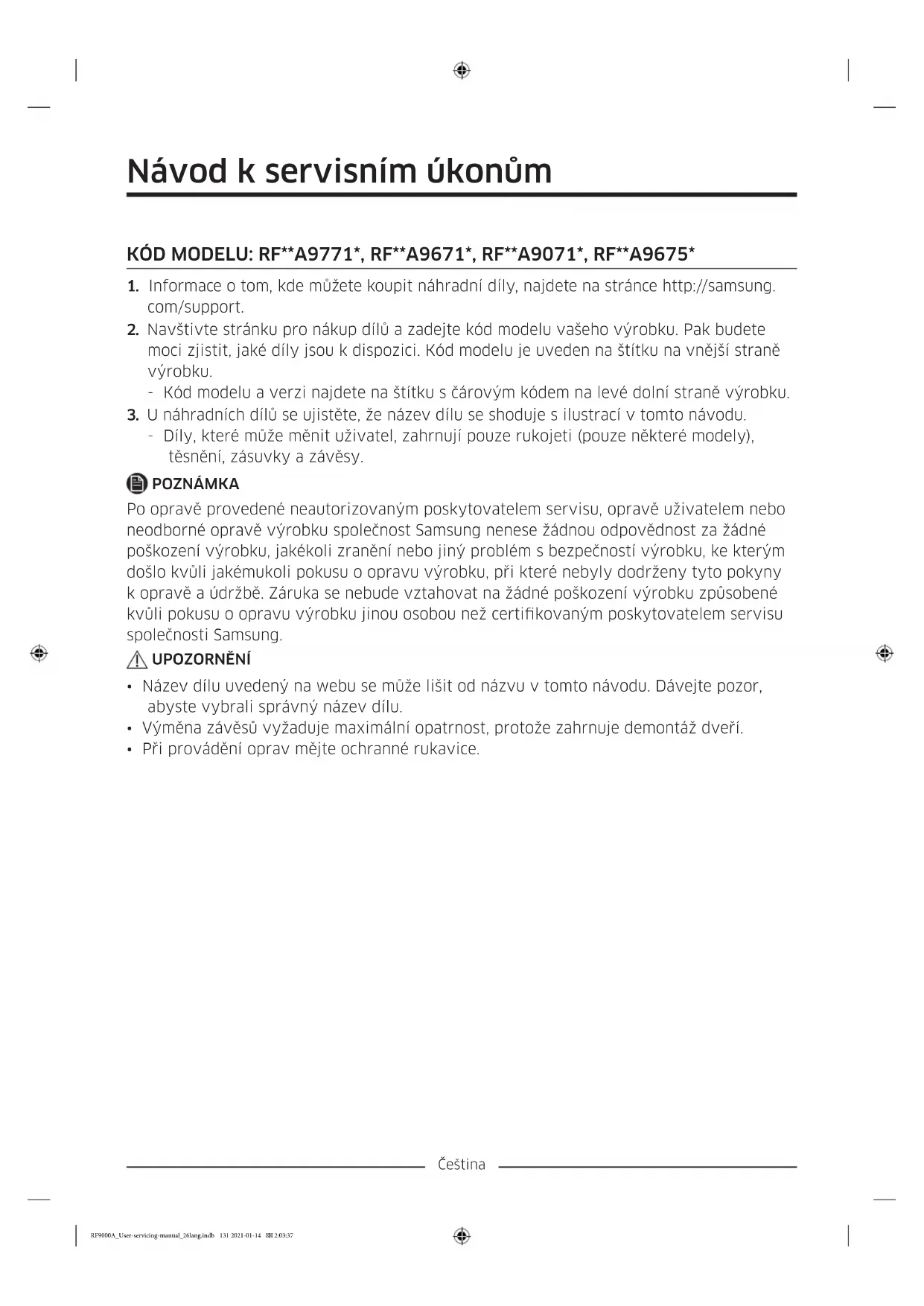

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RF9000A_User-servicing-manual_26lang.indb 131 2021-01-14 2:03:37Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Prostřední závěs 04 Zásuvka 05 Dolní závěs 06 Štítek s čárovým kódem RF9000A_User-servicing-manual_26lang.indb 132 2021-01-14 2:03:38Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RF9000A_User-servicing-manual_26lang.indb 133 2021-01-14 2:03:38Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvek Mírně zvedněte předek zásuvky a vysuňte ji.

• Před vyjmutím zásuvky doporučujeme nejprve vyjmout dveřní přihrádky. Jinak by mohlo dojít k jejich poškození.

• Pro opětovné vložení vložte zásuvku do kolejnic na rámu a zasuňte dovnitř. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. RF9000A_User-servicing-manual_26lang.indb 134 2021-01-14 2:03:38Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Nástrčkový klíč

" (10 mm) Kleště Inbusový klíč

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 135 2021-01-14 2:03:38Čeština Výměna závěsů Odpojení vodovodního potrubí UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem)

• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem)

• Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem) Demontáž dveří chladničky

1. Nechejte dveře zavřené a pomocí

křížového šroubováku demontujte šrouby (×3) v horním krytu. Zatáhněte vzhůru a horní kryt sejměte i s konektory.

2. Na levých dveřích odpojte oba

konektory kabelů. Poloha konektorů se u jednotlivých modelů liší. UPOZORNĚNÍ

• Neodstraňujte oboje dveře současně. Vždy odstraňujte každé zvlášť. Jinak by mohly některé z dveří spadnout a způsobit vám zranění.

• Před odpojením konektorů dbejte na to, aby byla chladnička vypnutá.

3. Z levých dveří odpojte vodovodní

přípojku od spojky, jak je znázorněno na obrázku. - Tento krok se nevztahuje na modely bez automatického plnění nádoby na vodu a dávkovače vody. RF9000A_User-servicing-manual_26lang.indb 136 2021-01-14 2:03:39Čeština

4. Svorku v několika krocích opatrně

vytáhněte. Abyste zabránili zranění prstů, nevyvíjejte na svorku náhlou sílu.

5. Svorku demontujte vytažením.

6. Otevřete dveře o 90 stupňů. Držte dveře

a současně zvedněte a demontujte horní závěs. Během demontáže závěsu dávejte pozor, aby nedošlo k poškození konektorů a kabelů.

7. Opatrně svisle zvedněte dveře a

demontujte je. Na dveře nevyvíjejte nadměrnou sílu. Mohly by spadnout a způsobit vám zranění.

8. Dveře položte na plochý povrch.

9. Kroky 1–8 opakujte i u druhých dveří,

kromě kroku 3. U pravých dveří se nevyskytuje žádná vodovodní přípojka. - Krok 2 se nevztahuje na modely bez dveří vitríny. RF9000A_User-servicing-manual_26lang.indb 137 2021-01-14 2:03:39Čeština Demontáž dveří mrazničky UPOZORNĚNÍ

• Dveře chladničky nezapomeňte demontovat dříve, než demontujete dveře mrazničky.

• Při odpojování spodních konektorů postupujte opatrně.

1. Otevřete dveře mrazničky.

2. Křížovým šroubovákem demontujte šroub

upevňující kryt (A). - Tento krok se vztahuje pouze na pravé dveře mrazničky (dveře Cool Select+).

3. Odpojte konektory kabelů.

- Tento krok se vztahuje pouze na pravé dveře mrazničky (dveře Cool Select+).

4. Najděte závěsný hřídel. Přidržujte

dveře jednou rukou a pomocí plochého šroubováku nebo inbusového klíče zatlačte hřídel směrem dolů. Přidržujte dveře, aby nedošlo k jejich pádu. RF9000A_User-servicing-manual_26lang.indb 138 2021-01-14 2:03:39Čeština

5. Abyste zabránili kontaktu s prostředním

závěsem, lehce nakloňte dveře dopředu a poté je vysuňte směrem nahoru.

6. Kroky 1–5 opakujte i u druhých dveří,

kromě kroků 2 a 3. Prostřední závěs

1. Jeden šroub (3) odstraňte pomocí

křížového šroubováku a dva šrouby (1, 2) odstraňte pomocí šestihranného klíče 4,95 mm a oddělte prostřední závěs.

• Při opětovné montáži závěsu je nutné pamatovat na to, že je třeba montáž provést v následující posloupnosti, aby se zabránilo pohybu závěsu. : Šroub (1) g Šroub (2) g Šroub (3) RF9000A_User-servicing-manual_26lang.indb 139 2021-01-14 2:03:40Čeština Dolní závěs

1. Pomocí 10mm nástrčkového klíče

demontujte 2 šrouby (4, 5) a následně oddělte dolní závěs.

• Při opětovné montáži závěsu je nutné pamatovat na to, že je třeba montáž provést v následující posloupnosti, aby se zabránilo pohybu závěsu: Šroub (4) g Šroub (5).

2. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
