INSTRUKCJA OBSŁUGI RF65A967FB1 SAMSUNG

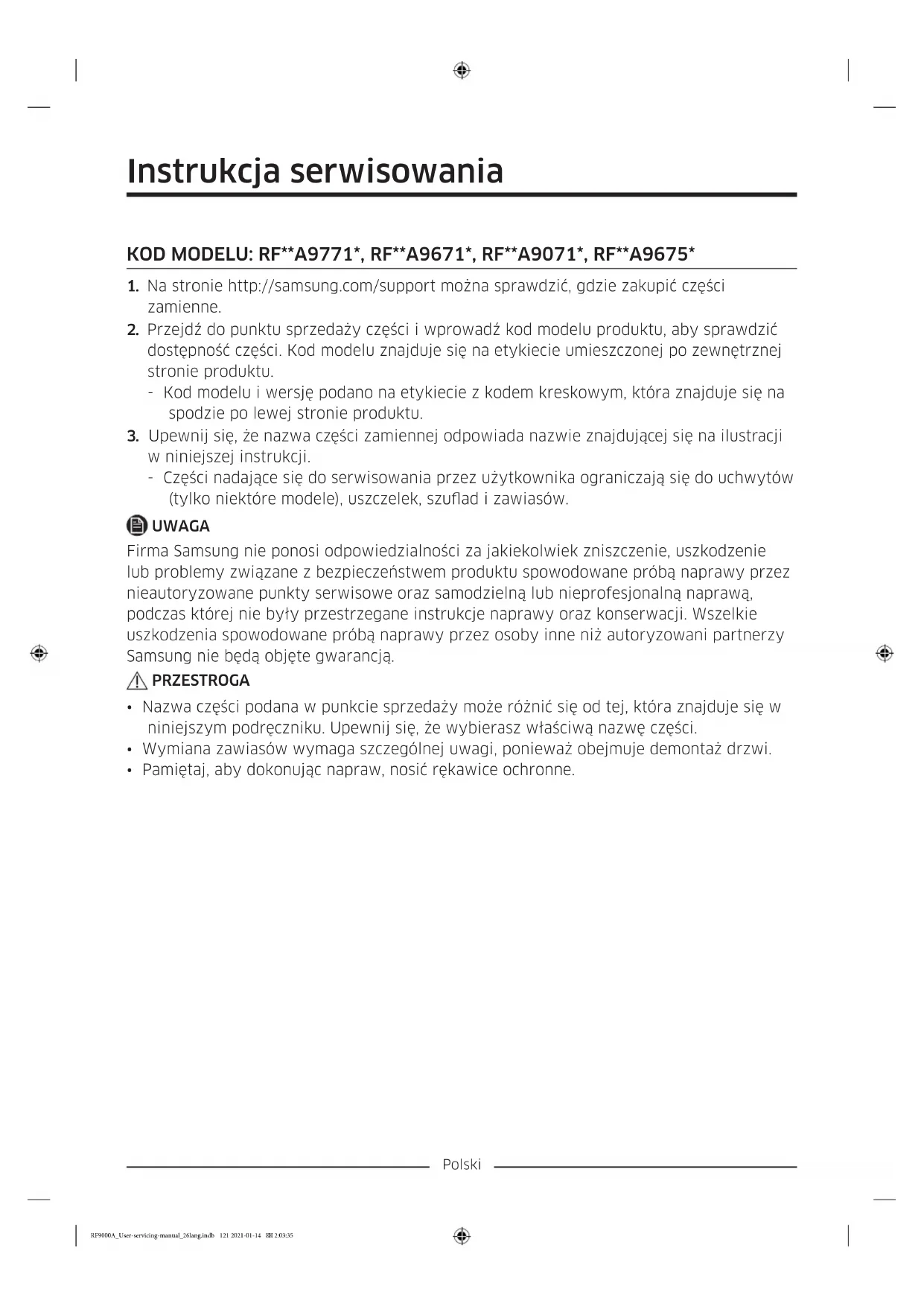

1. Na stronie http://samsung.com/support można sprawdzić, gdzie zakupić części

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RF9000A_User-servicing-manual_26lang.indb 121 2021-01-14 2:03:35Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Zawias środkowy 04 Szuada 05 Zawias dolny 06 Etykieta z kodem kreskowym RF9000A_User-servicing-manual_26lang.indb 122 2021-01-14 2:03:35Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. RF9000A_User-servicing-manual_26lang.indb 123 2021-01-14 2:03:35Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuad Lekko podnieś przód szuady, a następnie wysuń ją.

• Przed wyjęciem szuady zaleca się zdjęcie półek montowanych na drzwiach. Ma to zapobiec uszkodzeniu półek montowanych na drzwiach.

• Aby ponownie włożyć szuadę, wsuń ją w prowadnice, a następnie przesuń do wewnątrz. Ponowny montaż szuad Ponowny montaż szuady wymaga wykonania instrukcji demontażu w odwrotnej kolejności. RF9000A_User-servicing-manual_26lang.indb 124 2021-01-14 2:03:35Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz nasadowy

(10 mm) Szczypce Klucz imbusowy

” (5 mm) RF9000A_User-servicing-manual_26lang.indb 125 2021-01-14 2:03:36Polski Wymiana zawiasów Odłączenie przewodu doprowadzającego wodę PRZESTROGA

• Upewnij się, że węże doprowadzające wodę są podłączone zgodnie z kolorami. (Dotyczy tylko modelu z dozownikiem)

• Aby zapobiec wyciekom wody, każdy wąż doprowadzający wodę należy całkowicie wsunąć do środka przezroczystego łącznika. (Dotyczy tylko modelu z dozownikiem)

• Upewnij się, że powierzchnia węża doprowadzającego wodę nie jest uszkodzona. (Dotyczy tylko modelu z dozownikiem) Zdejmowanie drzwi lodówki

1. Przy zamkniętych drzwiach lodówki

wykręć trzy wkręty z górnej osłony za pomocą wkrętaka krzyżakowego. Podnieś i zdejmij górną osłonę ze złączami.

2. Rozłącz dwa złącza na lewych drzwiach.

Położenie złączy może różnić się w zależności od modelu. PRZESTROGA

• Nie należy zdejmować obu drzwi jednocześnie. Należy zdejmować tylko jedne drzwi naraz. W przeciwnym wypadku drzwi mogą upaść, powodując obrażenia ciała.

• Przed przystąpieniem do odłączania złączy należy upewnić się, że lodówka jest wyłączona.

3. Odłącz przewód doprowadzający wodę

od złączki na lewych drzwiach, jak pokazano na rysunku. - Ta czynność nie dotyczy modeli bez dzbanka napełnianego automatycznie oraz dozownika wody. RF9000A_User-servicing-manual_26lang.indb 126 2021-01-14 2:03:36Polski

4. Delikatnie wyciągnij zacisk w kilku

krokach. Aby nie dopuścić do obrażeń palców, nie używaj gwałtownej siły do wyciągnięcia zacisku.

5. Pociągnij zacisk w górę, aby go wyjąć.

6. Otwórz drzwi pod kątem 90 stopni.

Trzymając drzwi, unieś i wyjmij górny zawias. Uważaj, aby nie uszkodzić przewodów złącza podczas wyjmowania zawiasu.

7. Delikatnie unieś drzwi w pionie, aby je

zdjąć. Nie wywieraj nadmiernego nacisku na drzwi. Drzwi mogą upaść, powodując obrażenia ciała.

8. Połóż drzwi na płaskiej powierzchni.

9. Powtórz czynności 1–8 w przypadku

kolejnych drzwi, pomijając czynność 3. Na prawych drzwiach nie ma przewodu doprowadzającego wodę. - Czynność 2 nie dotyczy modeli bez drzwi witryny. RF9000A_User-servicing-manual_26lang.indb 127 2021-01-14 2:03:37Polski Zdejmowanie drzwi zamrażarki PRZESTROGA

• Należy pamiętać, aby najpierw zdjąć drzwi lodówki, a dopiero potem drzwi zamrażarki.

• Podczas odłączania dolnych złączy należy zachować ostrożność.

1. Otwórz drzwi zamrażarki.

2. Wykręć wkręt mocujący pokrywę (A) za

pomocą wkrętaka krzyżakowego. - Ta czynność dotyczy tylko prawych drzwi zamrażarki (drzwi Cool Select+).

3. Odłącz złącza przewodów.

- Ta czynność dotyczy tylko prawych drzwi zamrażarki (drzwi Cool Select+).

4. Zlokalizuj sworzeń zawiasu. Trzymając

drzwi jedną ręką, przyciśnij sworzeń za pomocą wkrętaka płaskiego lub klucza imbusowego. Upewnij się, że trzymasz drzwi, aby nie dopuścić do ich upadku. RF9000A_User-servicing-manual_26lang.indb 128 2021-01-14 2:03:37Polski

5. Aby nie dopuścić do kontaktu ze

środkowym zawiasem, delikatnie pochyl drzwi do przodu, a następnie podnieś je w celu ich wymontowania.

6. Powtórz czynności 1–5 w przypadku

kolejnych drzwi, pomijając czynności 2 i 3. Zawias środkowy

1. Wykręć 1 wkręt (3) za pomocą wkrętaka

(+) i wykręć 2 śruby (1, 2) za pomocą klucza imbusowego 4,95 mm, aby odłączyć zawias środkowy.

• Mocując ponownie zawias, należy dopilnować, aby mocować go, wykonując czynności opisane poniżej w następującej kolejności, aby zapobiec przemieszczaniu się zawiasu. : Śruba (1) g Śruba (2) g Wkręt (3) RF9000A_User-servicing-manual_26lang.indb 129 2021-01-14 2:03:37Polski Zawias dolny

1. Wykręć 2 śruby (4, 5), używając klucza

nasadowego 10 mm i odłącz zawias dolny.

• Mocując ponownie zawias, należy dopilnować, aby mocować go, wykonując czynności opisane poniżej w następującej kolejności, aby zapobiec przemieszczaniu się zawiasu: Śruba (4) g Śruba (5).

2. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RF9000A_User-servicing-manual_26lang.indb 130 2021-01-14 2:03:37Čeština Návod k servisním úkonům KÓD MODELU: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*
