BRUGSANVISNING RF65A967FB1 SAMSUNG

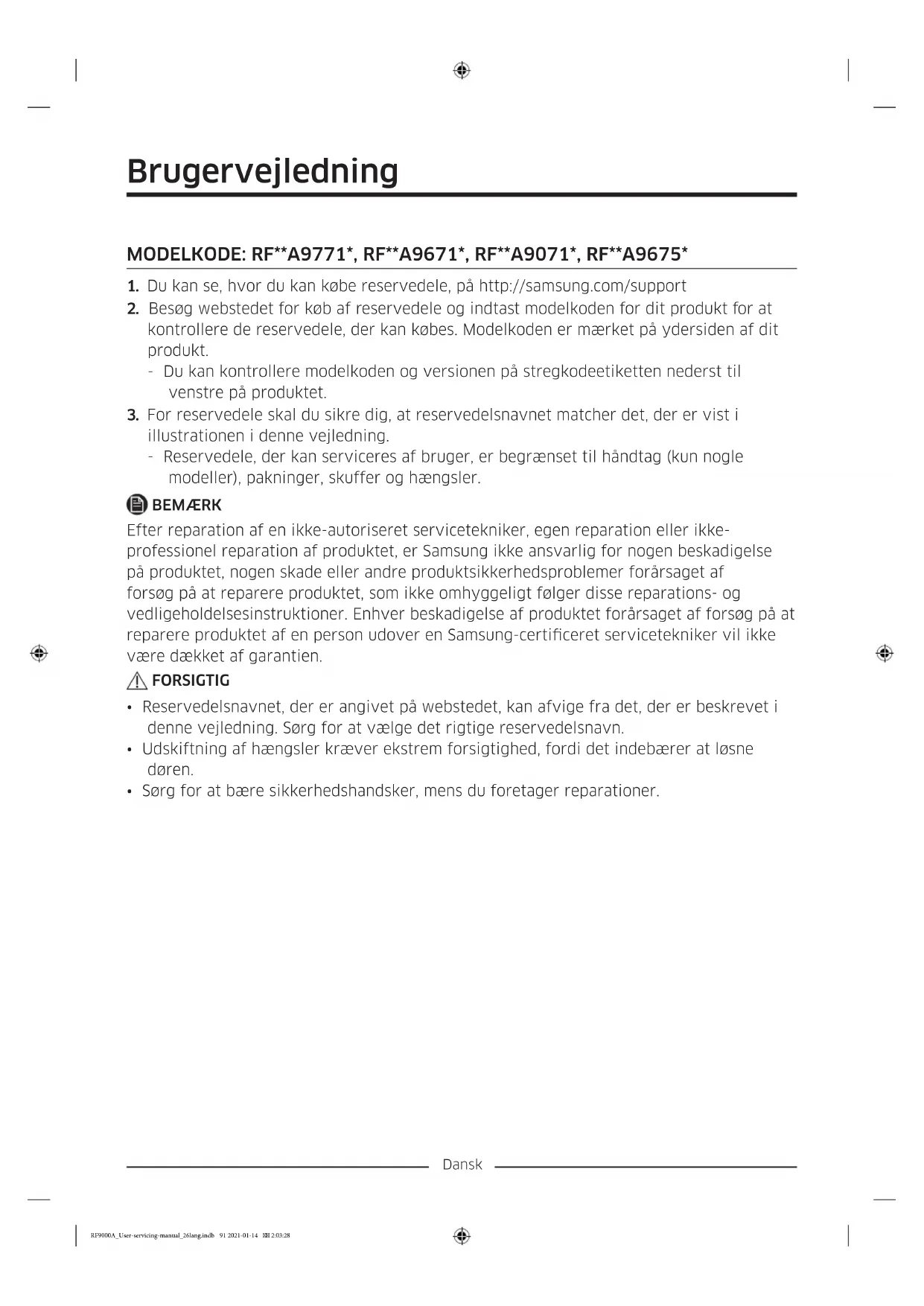

1. Du kan se, hvor du kan købe reservedele, på http://samsung.com/support

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. RF9000A_User-servicing-manual_26lang.indb 91 2021-01-14 2:03:28Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel 02 Pakning 03 Midterste hængsel 04 Skuffe 05 Nederste hængsel 06 Stregkodeetiket RF9000A_User-servicing-manual_26lang.indb 92 2021-01-14 2:03:28Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen Åbn døren, og ern pakningen fra døren. Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. RF9000A_User-servicing-manual_26lang.indb 93 2021-01-14 2:03:28Dansk Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes skufferne Løft forsigtigt forsiden af skuffen op, og træk den ud.

• Vi anbefaler at erne dørhylderne, før skuffen tages ud. Dette har til formål at forebygge skader på dørhylder.

• Sæt hylden i igen ved at indsætte skuffen i skinnerne og skubbe ind. Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin RF9000A_User-servicing-manual_26lang.indb 94 2021-01-14 2:03:28Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Krævede værktøjer (medfølger ikke) Phillips-skruetrækker Skruetrækker med lige kærv Topnøgle

", 5 mm RF9000A_User-servicing-manual_26lang.indb 95 2021-01-14 2:03:29Dansk Sådan udskiftes hængslerne Frakobl vandledningen FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver. (kun til dispensermodel)

• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den gennemsigtige kobling. (kun til dispensermodel)

• Sørg for, at vandslangens overade ikke beskadiges. (kun til dispensermodel) Afmonter køleskabsdørene

1. Luk døren, og brug en

stjerneskruetrækker til at erne skruerne (x3) fra topdækslet. Træk op i topdækslet, og ern det sammen med alle dets stik.

2. Afmonter de to kabelstik på den venstre

dør. Stikkenes placering afhænger af den enkelte model. FORSIGTIG

• Fjern ikke begge døre samtidigt. Sørg for at erne én dør ad gangen. I modsat fald kan dørene falde af og forårsage personkvæstelser.

• Sørg for, at køleskabet er slukket, før du afbryder stikkene.

3. Afbryd vandrøret fra koblingen på den

venstre dør som vist. - Dette trin gælder ikke for modellerne uden AutoFill pitcher (Automatisk påfyldningstank) og vanddispenser. RF9000A_User-servicing-manual_26lang.indb 96 2021-01-14 2:03:29Dansk

4. Træk forsigtigt klemmen op i ere trin.

Forebyg skader på ngrene ved ikke at trække abrupt i klemmen.

5. Træk op i klemmen for at erne den.

6. Åbn døren 90 grader. Hiv op, og ern

det øverste hængsel, samtidigt med at du holder fast i døren. Vær forsigtig, så kabelstikkene ikke beskadiges, når du erner hængslet.

7. Træk forsigtigt op i døren for at

erne den. Brug ikke unødige kræfter. Døren kan falde af og forårsage personkvæstelser.

8. Læg døren på en ad overade.

9. Gentag trin 1-8 for den anden dør

undtagen trin 3. Der er ikke noget vandrør på højre dør. - Trin 2 gælder ikke modeller uden Showcase door (Udstillingsdør). RF9000A_User-servicing-manual_26lang.indb 97 2021-01-14 2:03:29Dansk Afmonter fryserdørene FORSIGTIG

• Sørg for at erne køleskabsdørene, inden du erner fryserdørene.

• Udvis forsigtighed ved afmontering af de nederste stik.

2. Brug en stjerneskruetrækker til at erne

skruen, der holder dækslet (A). - Dette trin gælder kun for højre frysedør (døren Cool Select+).

3. Frakobl kabelstikkene.

- Dette trin gælder kun for højre frysedør (døren Cool Select+).

4. Find hængselsakslen. Hold døren med

én hånd, og brug en lige skruetrækker eller skruenøgle eller unbrakonøgle til at trykke akslen ned. Hold godt fast i døren, så den ikke falder ned. RF9000A_User-servicing-manual_26lang.indb 98 2021-01-14 2:03:30Dansk

5. Forebyg kontakt med det midterste

hængsel ved forsigtigt at vippe døren fremad og derefter løfte den af.

6. Gentag trin 1-5 for den anden dør,

undtagen trin 2 og 3. Midterste hængsel

1. Fjern den første skrue (3) med en (+)

skruetrækker, og ern de 2 bolte (1, 2) med en 4,95 mm-unbrakonøgle for at afmontere det midterste hængsel.

• Når du monterer hængslet igen, skal du sørge for, at fastgøre det i følgende rækkefølge, så det ikke ytter sig. : Bolt (1) g Bolt (2) g Skrue (3) RF9000A_User-servicing-manual_26lang.indb 99 2021-01-14 2:03:30Dansk Nederste hængsel

topnøgle, og afmonter det nederste hængsel.

• Når du monterer hængslet igen, skal du sørge for, at fastgøre det i følgende rækkefølge, så det ikke ytter sig: Bolt (4) g Bolt (5).

2. Genmontér i den modsatte rækkefølge

for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. RF9000A_User-servicing-manual_26lang.indb 100 2021-01-14 2:03:30Norsk Brukerhåndbok MODELLKODE: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*
