RF65A967FB1 - Frigider SAMSUNG - Manual de utilizare gratuit

MANUAL DE UTILIZARE RF65A967FB1 SAMSUNG

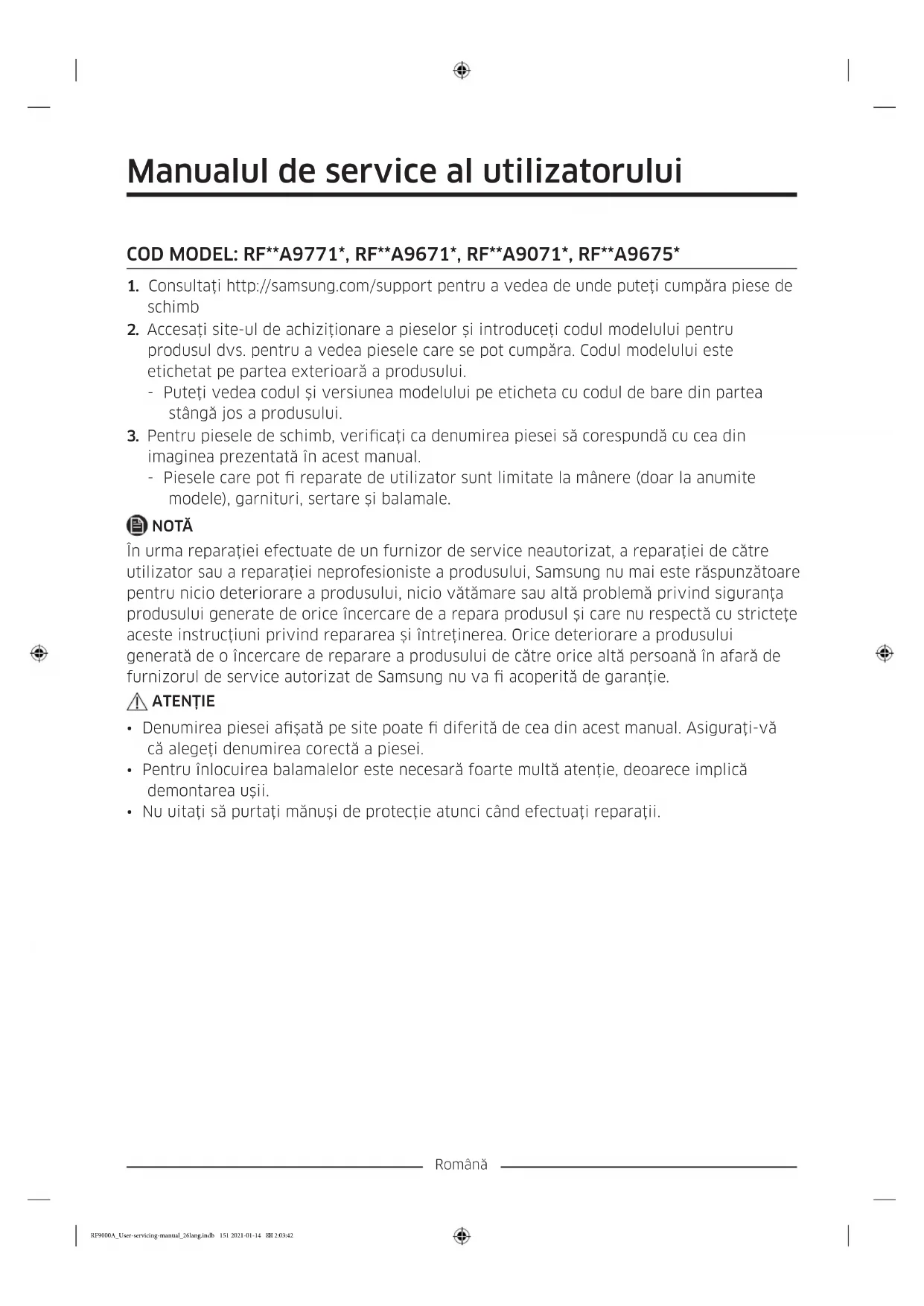

1. Consultaţi http://samsung.com/support pentru a vedea de unde puteţi cumpăra piese de

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru

produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, vericaţi ca denumirea piesei să corespundă cu cea din

imaginea prezentată în acest manual. - Piesele care pot reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va acoperită de garanţie. ATENŢIE

• Denumirea piesei aşată pe site poate diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. RF9000A_User-servicing-manual_26lang.indb 151 2021-01-14 2:03:42Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară.

01 Balama superioară 02 Garnitură 03 Balamaua mijlocie 04 Sertar 05 Balamaua inferioară 06 Etichetă cu codul de bare RF9000A_User-servicing-manual_26lang.indb 152 2021-01-14 2:03:42Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că xaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura Deschideţi uşa şi îndepărtaţi garnitura de la uşă. Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi-vă că nu există spaţiu între garnitura nouă şi uşă. RF9000A_User-servicing-manual_26lang.indb 153 2021-01-14 2:03:43Română Înlocuirea sertarului ATENŢIE Vericaţi sertarul să e introdus corect în şină în timpul asamblării. Pentru a scoate sertarele Ridicaţi uşor de partea din faţă a sertarului şi trageţi.

• Vă recomandăm să scoateţi recipientele de uşă înainte de a scoate sertarul. Motivul este împiedicarea deteriorării recipientelor de uşă.

• Pentru reintroducere, introduceţi sertarul în şinele cadrului şi apoi glisaţi spre interior. Pentru a remonta sertarele Remontarea sertarelor se face în ordine inversă faţă de paşii pentru scoatere RF9000A_User-servicing-manual_26lang.indb 154 2021-01-14 2:03:43Română Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, ţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Vericaţi ca balamaua să e bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

• Deconectaţi cablul de alimentare înainte de a inversa uşile. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Cheie tubulară

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 155 2021-01-14 2:03:43Română Pentru a înlocui balamalele Debranşaţi conducta de apă ATENŢIE

• Asiguraţi-vă că furtunurile de apă sunt racordate cu culori care coincid. (numai pentru modelul cu dozator)

• Pentru a preveni scurgerile de apă, ecare furtun de apă trebuie să e introdus complet până în centrul cuplajului transparent. (numai pentru modelul cu dozator)

• Asiguraţi-vă că suprafaţa furtunului de apă nu este deteriorată. (numai pentru modelul cu dozator) Detaşaţi uşile frigiderului

1. Cu uşa închisă, utilizaţi o şurubelniţă

Phillips pentru a scoate şuruburile (x3) de pe capacul superior. Trageţi în sus şi scoateţi capacul superior cu conectorii.

2. Deconectaţi cei doi conectori cu r de pe

uşa din stânga. Poziţia conectorilor diferă în funcţie de model. ATENŢIE

• Nu scoateţi simultan ambele uşi. Asiguraţi-vă că scoateţi câte o uşă, pe rând. În caz contrar, oricare dintre uşi poate cădea şi poate provoca vătămări corporale.

• Asiguraţi-vă că frigiderul este oprit înainte de a deconecta conectorii.

3. Deconectaţi furtunul de apă de la cuplajul

de pe uşa din stânga după cum se indică. - Acest pas nu este valabil pentru modelele fără cana de apă cu umplere automată şi dozator de apă. RF9000A_User-servicing-manual_26lang.indb 156 2021-01-14 2:03:43Română

4. Trageţi uşor clema în sus, treptat. Pentru

a preveni rănirea degetelor, nu aplicaţi o forţă bruscă pe clemă.

5. Trageţi clema în sus pentru a o scoate.

6. Deschideţi uşa la 90 de grade. Ţinând

uşa, trageţi în sus şi scoateţi balamaua superioară. Aveţi grijă să nu deterioraţi rele conectorului atunci când scoateţi balamaua.

7. Trageţi uşa uşor în sus şi vertical pentru

a scoate. Nu exercitaţi forţă excesivă asupra uşii. Uşa poate cădea, provocând vătămarea zică.

8. Aşezaţi uşa pe o suprafaţă plană.

9. Repetaţi paşii de la 1-8 pentru cealaltă

uşă, cu excepţia pasului 3. Nu există niciun furtun de apă pe uşa laterală din dreapta. - Pasul 2 nu este valabil pentru modelele care nu au uşă cu geam. RF9000A_User-servicing-manual_26lang.indb 157 2021-01-14 2:03:44Română Detaşaţi uşile congelatorului ATENŢIE

• Nu uitaţi să scoateţi uşa frigiderului înainte de a scoate uşa congelatorului.

• Aveţi grijă când deconectaţi conectorii inferiori.

1. Deschideţi uşa congelatorului.

2. Folosiţi o şurubelniţă Phillips pentru a

scoate şuruburile care xează capacul (A). - Acest pas este valabil numai pentru uşa din dreapta a congelatorului (uşa Selectare răcire+).

3. Deconectaţi conectorii cu r.

- Acest pas este valabil numai pentru uşa din dreapta a congelatorului (uşa Selectare răcire+).

4. Localizaţi axul balamalei. În timp ce ţineţi

uşa cu o mână, folosiţi o şurubelniţă cu cap plat sau o cheie Allen pentru a apăsa axul în jos. Asiguraţi-vă că ţineţi uşa pentru a preveni căderea uşii. RF9000A_User-servicing-manual_26lang.indb 158 2021-01-14 2:03:44Română

5. Pentru a preveni contactul cu balamaua

din mijloc, înclinaţi uşor uşa spre faţă, apoi ridicaţi-o pentru a o scoate.

6. Repetaţi paşii de la 1-5 pentru cealaltă

uşă, cu excepţia paşilor 2 şi 3. Balamaua mijlocie

1. Scoateţi şurubul 1 (3) cu o şurubelniţă în

cruce (+) şi scoateţi cele 2 şuruburi (1, 2) cu o cheie hexagonală de 4,95 mm pentru a separa balamaua mijlocie.

• La reasamblarea balamalei, asiguraţi-vă că aţi xat-o în ordinea următoare pentru a împiedica deplasarea balamalei. : Şurubul (1) g Şurubul (2) g Şurubul (3) RF9000A_User-servicing-manual_26lang.indb 159 2021-01-14 2:03:44Română Balamaua inferioară

1. Scoateţi cele 2 şuruburi (4, 5) cu o cheie

tubulară de 10 mm şi apoi separaţi balamaua inferioară.

• La reasamblarea balamalei, asiguraţi-vă că aţi xat-o în ordinea următoare pentru a împiedica deplasarea balamalei: Şurubul (4) g Şurubul (5).

2. Reasamblaţi în ordine inversă

dezasamblării după ce înlocuiţi balamaua superioară, mijlocie şi/sau inferioară. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.
