MANUALE UTENTE RF65A967FB1 SAMSUNG

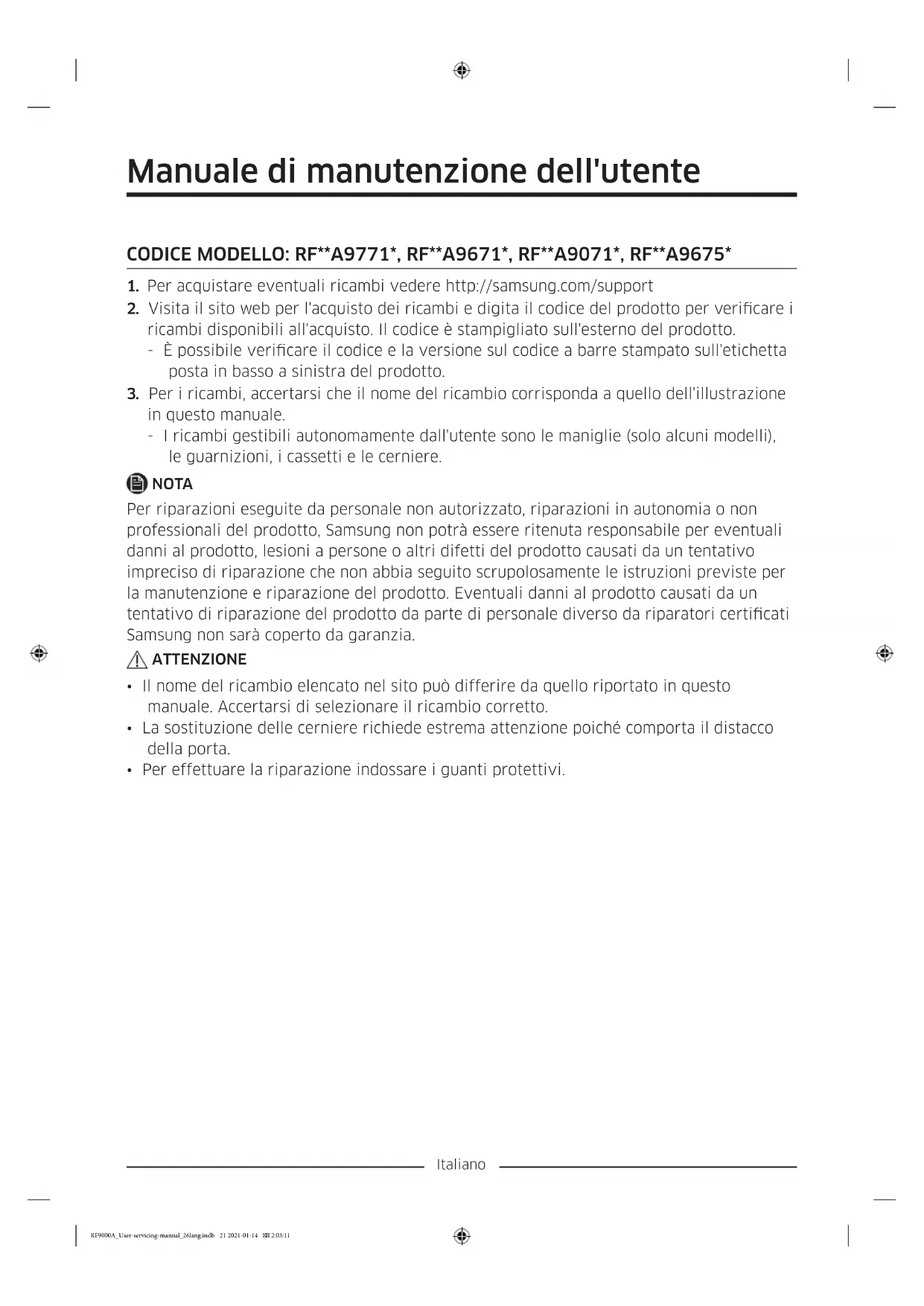

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RF9000A_User-servicing-manual_26lang.indb 21 2021-01-14 2:03:11Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione 03 Cerniera centrale 04 Cassetto 05 Cerniera inferiore 06 Etichetta con codice a barre RF9000A_User-servicing-manual_26lang.indb 22 2021-01-14 2:03:11Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. RF9000A_User-servicing-manual_26lang.indb 23 2021-01-14 2:03:11Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere i cassetti Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

• Si raccomanda di rimuovere i balconcini delle porte prima di rimuovere il cassetto. Questo serve a prevenire il danneggiamento dei balconcini.

• Per reinserirlo, inserire il cassetto nelle guide quindi farlo scorrere all'interno. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. RF9000A_User-servicing-manual_26lang.indb 24 2021-01-14 2:03:11Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave a bussola

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 25 2021-01-14 2:03:12Italiano Per sostituire le cerniere Scollegare il tubo dell'acqua. ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni. (solo per modelli con dispenser).

• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente verso il centro dell'accoppiatore trasparente (solo per modelli con dispenser).

• Accertarsi che la supercie del tubo dell'acqua non sia danneggiata (solo per modelli con dispenser). Staccare le porte del frigorifero

1. A porte chiuse, usare un cacciavite

a croce per rimuovere le viti (x3) dal coperchio superiore. Sollevare e rimuovere il coperchio superiore con i connettori.

2. Scollegare i due connettori presenti sulla

porta di sinistra. La posizione effettiva dei connettori dipende dal modello di frigorifero. ATTENZIONE

• Non rimuovere entrambe le porte simultaneamente. Assicurarsi di rimuovere una porta alla volta. In caso contrario, una o entrambe le porte potrebbero cadere provocando lesioni siche alle persone.

• Assicurarsi che il frigorifero sia spento prima di scollegare i connettori.

3. Scollegare il tubo dell'acqua

dall'accoppiatore posto sulla porta di sinistra come mostrato in gura. - Questo passaggio non è applicabile ai modelli non dotati di brocca a riempimento automatico e dispenser dell'acqua. RF9000A_User-servicing-manual_26lang.indb 26 2021-01-14 2:03:12Italiano

4. Sollevare delicatamente il fermo

procedendo gradualmente. Al ne di evitare lesioni alle dita, non tentare di rimuovere il fermo in un'unica volta.

5. Tirare il fermo per rimuoverlo.

6. Aprire la porta di 90 gradi. Trattenendo la

porta, sollevarla e rimuovere la cerniera superiore. Prestare attenzione a non danneggiare i li del connettore nel rimuovere la cerniera.

7. Sollevare delicatamente la porta per

rimuoverla. Non applicare una forza eccessiva alla porta. La porta potrebbe cadere provocando lesioni alle persone.

8. Appoggiare la porta su una supercie

9. Ripetere i passaggi 1-8 per l'altra porta,

tranne il passaggio 3. Non esistono tubazioni nella porta destra. - Il passaggio 2 non è applicabile ai modelli non dotati di sportello a vista. RF9000A_User-servicing-manual_26lang.indb 27 2021-01-14 2:03:13Italiano Smontaggio delle porte del freezer ATTENZIONE

• Rimuovere le porte del frigorifero prima di rimuovere quelle del freezer.

• Prestare attenzione nello scollegare i connettori inferiori.

1. Aprire la porta del freezer.

2. Usando un cacciavite a croce rimuovere

la vite che ssa il coperchio (A). - Questo passaggio è applicabile solo alla porta del freezer destra (porta Cool Select+).

3. Scollegare i connettori dei cavi.

- Questo passaggio è applicabile solo alla porta del freezer destra (porta Cool Select+).

4. Individuare il perno della cerniera.

Tenendo ferma la porta con una mano, usando un cacciavite piatto o una chiave inglese premere il perno verso il basso. Accertarsi di trattenere la porta ad evitare che cada. RF9000A_User-servicing-manual_26lang.indb 28 2021-01-14 2:03:13Italiano

5. Al ne di prevenire di toccare la cerniera

centrale, inclinare leggermente la porta verso avanti, quindi sollevarla e rimuoverla.

6. Ripetere i passaggi 1-5 per l'altra porta,

tranne i passaggi 2 e 3. Cerniera centrale

1. Rimuovere 1 vite (3) con un cacciavite

a croce (+) e rimuovere i 2 bulloni (1, 2) con una brugola da 4,95 per separare la cerniera centrale.

• Nel rimontare la cerniera, accertarsi di ssarla seguendo l'ordine inverso in modo da impedire che la cerniera si muova. : Bullone (1) g Bullone (2) g Vite (3) RF9000A_User-servicing-manual_26lang.indb 29 2021-01-14 2:03:13Italiano Cerniera inferiore

1. Rimuovere i due bulloni (4, 5) con una

chiave da 10 mm e staccare la cerniera inferiore.

• Nel rimontare la cerniera, accertarsi di ssarla seguendo l'ordine inverso in modo da impedire che la cerniera si muova. Bullone (4) g Bullone (5)

2. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
