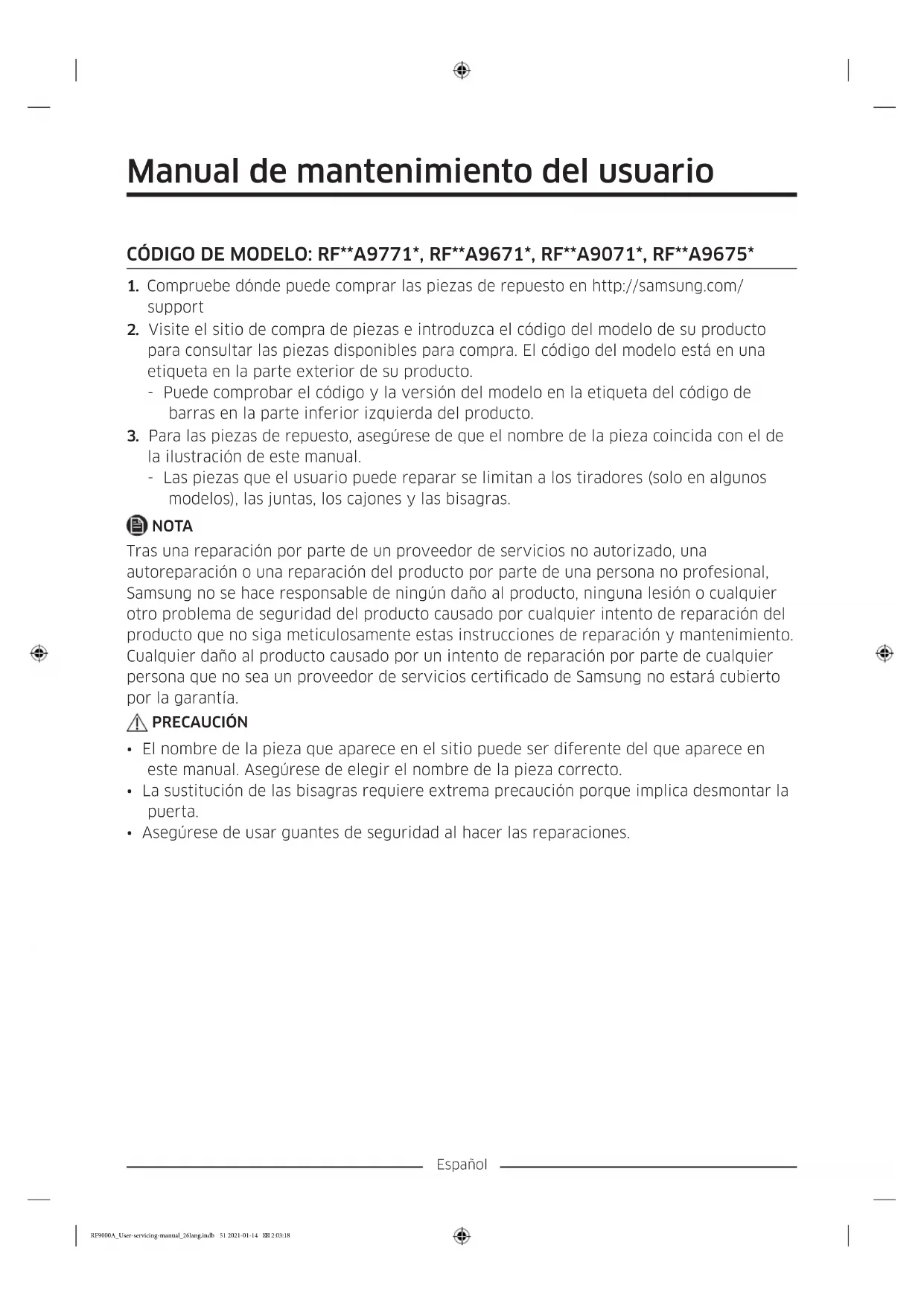

MANUAL DE USUARIO RF65A967FB1 SAMSUNG

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. RF9000A_User-servicing-manual_26lang.indb 51 2021-01-14 2:03:18Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta 03 Bisagra central 04 Cajón 05 Bisagra inferior 06 Etiqueta de código de barras RF9000A_User-servicing-manual_26lang.indb 52 2021-01-14 2:03:18Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no hay holguras entre la nueva junta y la puerta. RF9000A_User-servicing-manual_26lang.indb 53 2021-01-14 2:03:19Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar los cajones Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera.

• Le aconsejamos extraer los compartimentos de la puerta antes que el cajón. De esta manera se evita que se produzcan daños en los compartimentos de la puerta.

• Para volver a introducirlo, inserte el cajón en los rieles del marco y luego deslícelo hacia adentro. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. RF9000A_User-servicing-manual_26lang.indb 54 2021-01-14 2:03:19Español Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Llave de tubo

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 55 2021-01-14 2:03:19Español Sustituir las bisagras Desconexión de la tubería de agua PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden. (solo para el modelo con dispensador)

• A n de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente. (solo para el modelo con dispensador)

• Asegúrese de que la supercie de la manguera de agua no esté dañada. (solo para el modelo con dispensador) Desmontaje de las puertas del frigoríco

1. Con las puertas cerradas, retire los

tornillos (3) de la cubierta superior con un destornillador Phillips. Levante y retire la cubierta superior con los conectores.

2. Desconecte los dos conectores de cables

de la puerta izquierda. La posición de los conectores cambia según el modelo. PRECAUCIÓN

• No retire las dos puertas al mismo tiempo. Retire una sola puerta de cada vez. De lo contrario, una de las puertas podría caer y causar lesiones físicas.

• Asegúrese de que el frigoríco está apagado antes de desconectar los conectores.

3. Desconecte el tubo de agua del acoplador

de la puerta izquierda como se muestra. - Este paso no se aplica a los modelos sin la jarra de autorrelleno y el dispensador de agua. RF9000A_User-servicing-manual_26lang.indb 56 2021-01-14 2:03:19Español

4. Levante con cuidado la abrazadera en

varios pasos. A n de evitar lesiones en los dedos, no aplique una fuerza repentina sobre la abrazadera.

5. Tire de la abrazadera hacia arriba para

6. Abra la puerta 90 grados. Sujetando la

puerta, tire y quite la bisagra superior. Cuando retire la bisagra, tenga cuidado de no dañar los cables del conector.

7. Levante con cuidado la puerta en sentido

vertical para retirarla. No aplique una fuerza excesiva sobre la puerta. La puerta podría caer y causar lesiones físicas.

8. Deje la puerta sobre una supercie plana.

9. Repita los pasos del 1 al 8 para la

otra puerta, excepto el paso 3. No hay ningún tubo del agua en la puerta lateral derecha. - El paso 2 no se aplica a los modelos sin la puerta con vitrina. RF9000A_User-servicing-manual_26lang.indb 57 2021-01-14 2:03:20Español Desmontaje de las puertas del congelador PRECAUCIÓN

• Debe desmontar las puertas del frigoríco antes de desmontar las puertas del congelador.

• Tenga cuidado cuando desmonte los conectores inferiores.

1. Abra la puerta del congelador.

2. Utilice un destornillador Phillips para

retirar los tornillos que sujetan la cubierta (A). - Este paso solo se aplica a la puerta derecha del congelador (puerta Selección de enfriamiento+).

3. Desconecte los conectores de cables.

- Este paso solo se aplica a la puerta derecha del congelador (puerta Selección de enfriamiento+).

4. Localice el eje de la bisagra. Mientras

sujeta la puerta con una mano, presione el eje hacia abajo con un destornillador de punta plana o una llave Allen. Sujete bien la puerta para evitar que se caiga. RF9000A_User-servicing-manual_26lang.indb 58 2021-01-14 2:03:20Español

5. Para evitar el contacto con la bisagra

central, incline ligeramente la puerta hacia el frente, levántela y retírela.

6. Repita los pasos del 1 al 5 para la otra

puerta, excepto los pasos 2 y 3. Bisagra central

1. Retire el tornillo (3) con un destornillador

(+) y retire los 2 pernos (1 y 2) con una llave hexagonal de 4,95 mm para separar la bisagra central.

• Cuando vuelva a montar la bisagra, asegúrese de jarla en el siguiente orden para evitar que se mueva. : Perno (1) g Perno (2)g Tornillo (3) RF9000A_User-servicing-manual_26lang.indb 59 2021-01-14 2:03:20Español Bisagra inferior

1. Retire los 2 pernos (4, 5) con una llave de

tubo de 10 mm y luego separe la bisagra inferior.

• Cuando vuelva a montar la bisagra, asegúrese de jarla en el siguiente orden para evitar que se mueva: Perno (4) g Perno (5).

2. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
