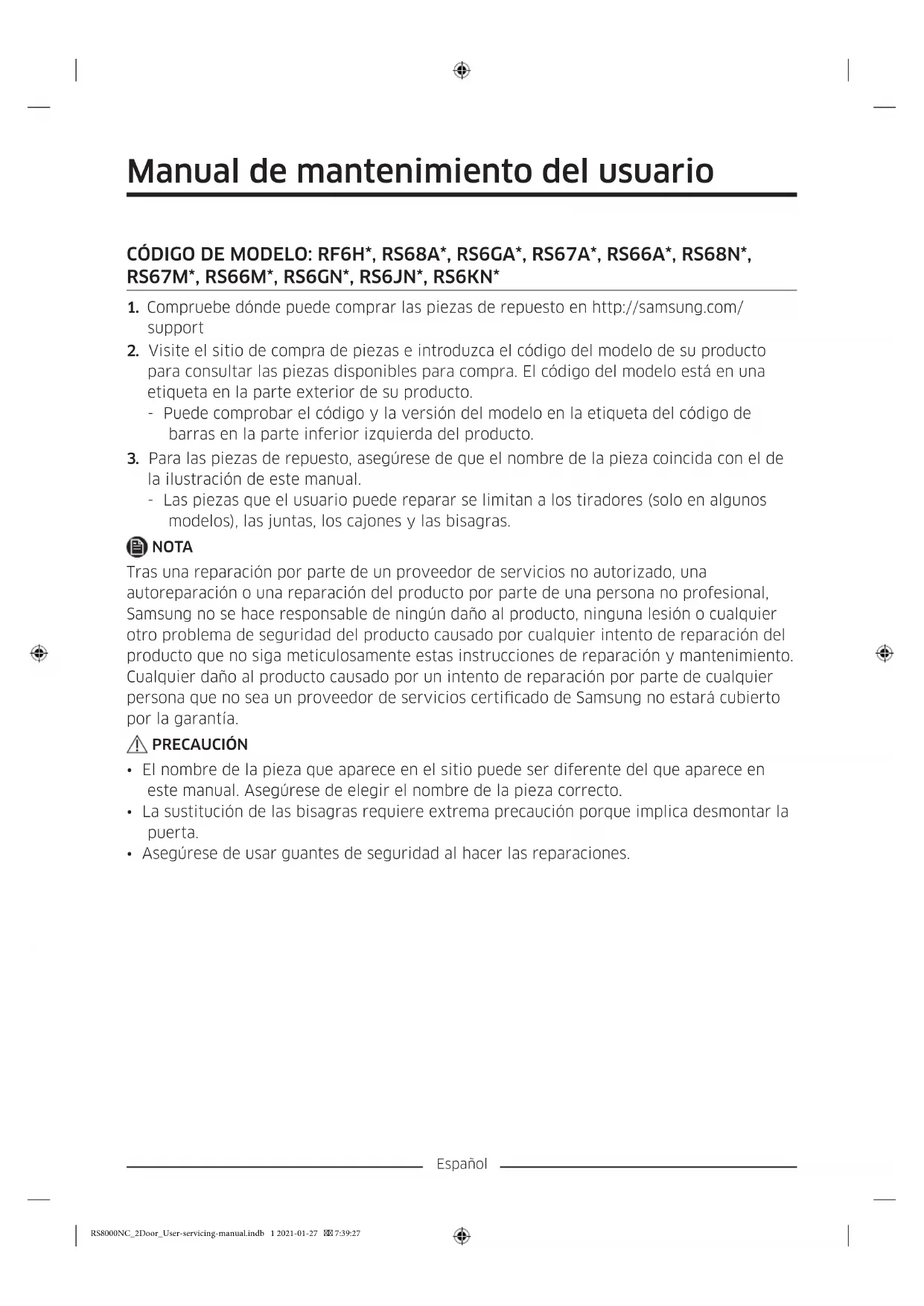

MANUAL DE USUARIO RH69B8940B1 SAMSUNG

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:27Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta 03 Cajón 04 Bisagra inferior 05 Etiqueta de código de barras RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:27Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no hay holguras entre la nueva junta y la puerta. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:28Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Cajones Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera. Verduras/Cajón para carne y alimentos secos Para extraer el cajón de verduras del frigoríco o el cajón para alimentos secos del congelador:

1. En primer lugar, si es necesario retire los

2. Si su frigoríco tiene una cubierta (A)

para las verduras/cajón de secado, retírela de la siguiente manera. a. Tire del cajón hasta la mitad. b. Tire de la cubierta mientras aprieta los lados traseros (como se indica en la ilustración).

3. Tire suavemente del cajón para verduras/

alimentos secos. Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:28Español Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Llave de tubo (10 mm) Llave Allen (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:28Español Sustituir las bisagras Desconexión de la tubería de agua PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden. (solo para el modelo con dispensador)

• A n de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente. (solo para el modelo con dispensador)

• Asegúrese de que la supercie de la manguera de agua no esté dañada. (solo para el modelo con dispensador)

1. En la parte inferior posterior del

frigoríco, extraiga la tubería de agua hacia el frente. NOTA La tubería de agua del frigoríco es una tubería de circulación de agua que se conecta entre la tubería del suministro y las mangueras del sistema de ltración del frigoríco.

2. Para desconectar las mangueras,

mantenga presionado el acoplador transparente (A) y desmonte la manguera de agua (B). PRECAUCIÓN No aplique una fuerza excesiva sobre el acoplador. Puede romperse. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:29Español Desmonte las puertas PRECAUCIÓN Durante este procedimiento la puerta se puede caer y dañarse. Para evitar accidentes, tenga mucho cuidado cuando siga este procedimiento.

aojar las tapas de las bisagras (A) de la parte superior de cada puerta.

2. Abra las puertas para aojar las bisagras

y retire las tapas de las bisagras. Cuando haya retirado las tapas, cierre las puertas.

3. Desconecte el arnés eléctrico.

4. Levante la abrazadera con cuidado.

NOTA Para evitar lesiones personales o daños a la abrazadera, no la levante con fuerza.

5. Tire de la abrazadera para retirarla.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:39:29Español

6. Abra la puerta unos 90 grados. Sujete la

puerta y quite la bisagra. PRECAUCIÓN Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:30Español Bisagra inferior Bisagra inferior Bisagra inferior

1. Deje el conjunto.

• Deben trabajar más de 2 personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior. Tire de la guía y de la manguera

2. Desconecte la manguera.

(solo bisagra inferior izquierda)

3. Retire el agua de la manguera.

(solo bisagra inferior izquierda)

4. Retire el perno (3ea).

(usando una llave inglesa o una llave de caja de 10 mm)

5. Retire la bisagra inferior i/d.

6. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, central o inferior. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:30Español Vuelva a conectar las mangueras de agua Una vez que el frigoríco haya pasado por la puerta, vuelva a conectar las mangueras de agua.

A. Centro del acoplador transparente PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden.

• A n de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente.

• Después de volver a conectar las mangueras de agua, empújelas debajo del armario y fíjelas en el gancho. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
