LIETOŠANAS INSTRUKCIJA RH69B8940B1 SAMSUNG

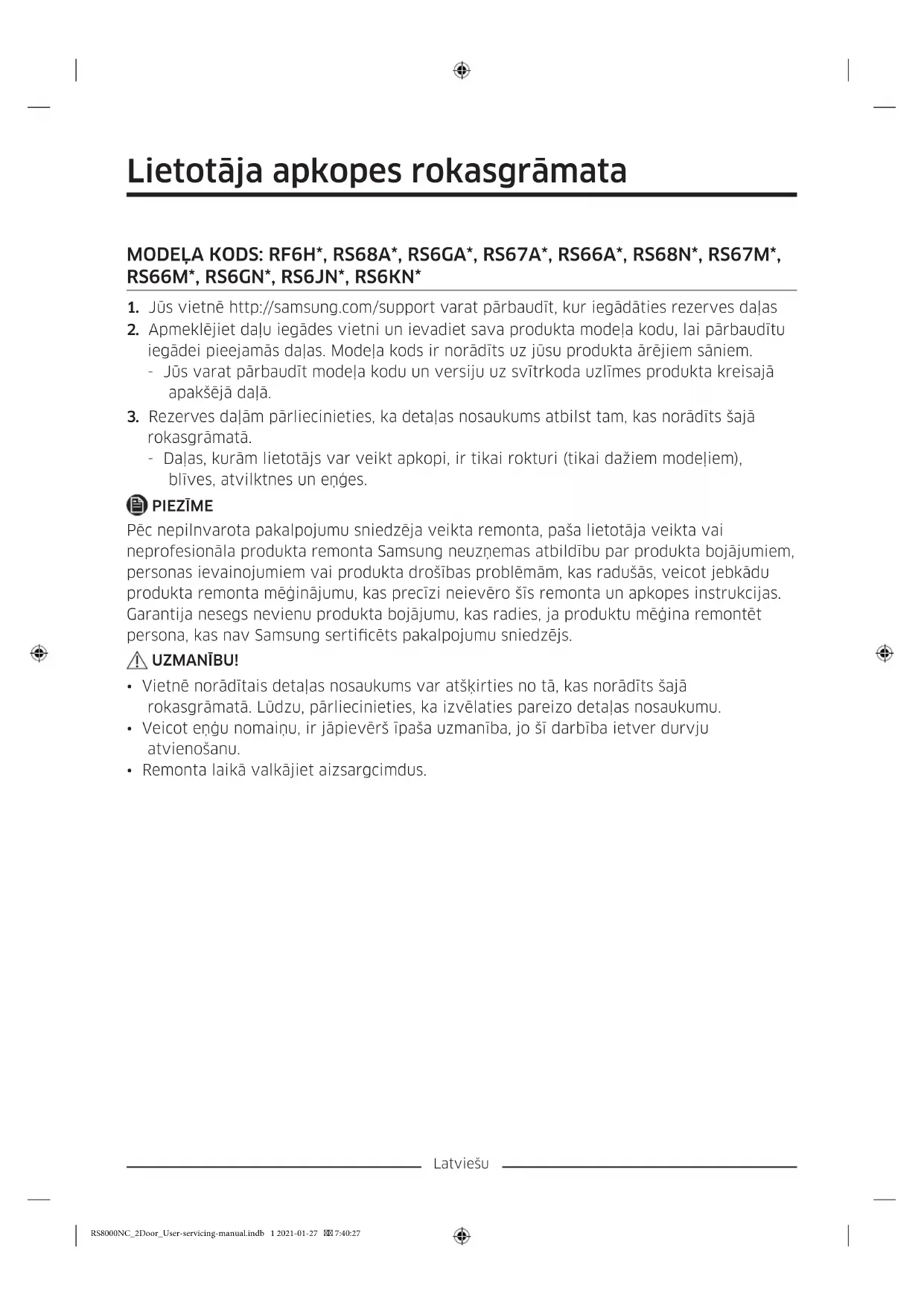

1. Jūs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:27Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Blīve 03 Atvilktne 04 Apakšējā eņģe 05 Svītrkoda uzlīme RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:27Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:27Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Atvilktnes Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to. Dārzeņu/žāvētas pārtikas produktu un gaļas glabāšanas atvilktne Lai izņemtu dārzeņu atvilktni no ledusskapja vai žāvētas pārtikas produktu atvilktni no saldētavas:

1. vispirms, ja nepieciešams, izņemiet

apkārt esošās daudzfunkcionālās atvilktnes.

2. Ja jūsu ledusskapim ir vāks (A) dārzeņu/

žāvētas pārtikas produktu atvilktnei, izņemiet to šādā veidā. a. Pavelciet atvilktni līdz pusei ārā. b. Pavelciet vāku, vienlaicīgi spiežot uz aizmugures malām (kā norādīts attēlā).

3. Uzmanīgi izvelciet ārā dārzeņu/žāvētas

pārtikas produktu atvilktni. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:28Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Muciņu tipa uzgriežņu atslēga (10 mm) Seškanšu uzgriežņa atslēga (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:28Latviešu Lai nomainītu eņģes Atvienojiet ūdensvadu UZMANĪBU!

• Pārbaudiet, vai ūdens šļūtenes ir pievienotas atbilstoši krāsu marķējumam. (tikai modelim ar dozatoru)

• Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai. (tikai modelim ar dozatoru)

• Pārliecinieties, ka ūdens šļūtenes virsma nav bojāta. (tikai modelim ar dozatoru)

1. Izvelciet ledusskapja apakšējā

aizmugurējā daļā atrodamo ūdensvadu uz āru. PIEZĪME Ledusskapja ūdensvads ir ūdens piegādes līnija, kas savieno ūdens padeves avota ūdens cauruli ar ledusskapja ūdens ltrēšanas sistēmas šļūtenēm.

turiet nospiestu caurspīdīgo savienotāju (A) un atvienojiet ūdens šļūteni (B). UZMANĪBU! Nepielietojiet pārāk lielu spēku pret savienotāju. Tas var salūzt. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:29Latviešu Atvienojiet durvis UZMANĪBU! Šo darbību izpildes laikā durvis var atdalīties vai nokrist un var rasties to bojājumi. Lai novērstu nelaimes gadījumus, esiet īpaši piesardzīgi šādu darbību izpildes laikā.

atskrūvētu katru durvju augšpusē esošos eņģu vāciņus (A).

2. Atveriet durvis, lai atbrīvotu eņģes un

noņemtu eņģu vāciņus. Kad vāciņi ir noņemti, aizveriet durvis.

PIEZĪME Lai izvairītos no skavas bojājumiem vai personīgām traumām, skavas pacelšanas laikā nepielietojiet spēku.

durvis un atvienojiet eņģi. UZMANĪBU! Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:29Latviešu Apakšējā eņģe Apakšējā eņģe Apakšējā eņģe

• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads. Pavelciet vadotni un šļūteni

2. Atvienojiet šļūteni.

(Tikai apakšējā kreisās puses eņģe)

3. Izplūdes ūdens šļūtenē.

(Tikai apakšējā kreisās puses eņģe)

4. Izņemiet bultskrūvi(3ea).

(Izmantojot uzgriežņu atslēgu vai 10 mm muciņveida uzgriežņu atslēgu)

5. Izņemiet apakšējo eņģi, K/L.

6. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:30Latviešu Pievienojiet atpakaļ ūdens šļūtenes Tiklīdz ledusskapis ir ticis transportēts cauri ieejas durvīm, pievienojiet atpakaļ ūdens šļūtenes.

A. Caurspīdīgā savienotāja vidusdaļa UZMANĪBU!

• Pārbaudiet, vai ūdens šļūtenes ir pievienotas atbilstoši krāsu marķējumam.

• Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai.

• Pēc ūdens šļūteņu pievienošanas iebīdiet tās zem skapīša un noksējiet uz āķa. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
