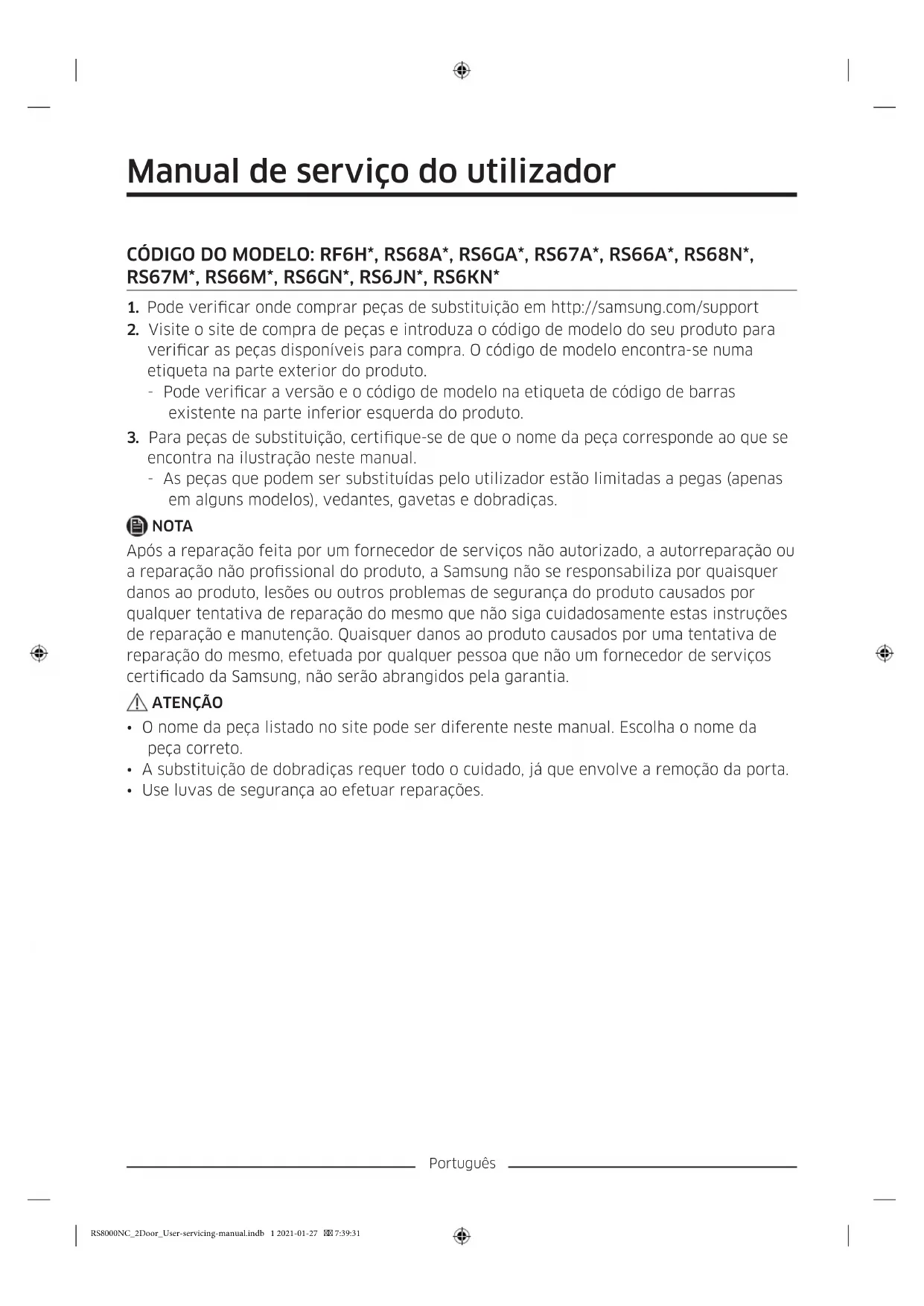

MANUAL DE UTILIZADOR RH69B8940B1 SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com/support

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:31Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Dobradiça inferior 05 Etiqueta de código de barras RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:31Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:31Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Gavetas Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora. Gaveta de armazenamento de vegetais/carne e alimentos secos Para retirar a gaveta para vegetais do frigoríco ou a gaveta para alimentos secos do congelador:

1. Primeiro, retire as gavetas multifunções

circundantes, se for necessário.

2. Se o frigoríco tiver uma tampa (A) para

a gaveta para vegetais/alimentos secos, remova a tampa da seguinte maneira: a. Puxe a gaveta para fora até metade. b. Puxe a tampa fazendo pressão na parte traseira, de ambos os lados (conforme indicado na gura).

3. Puxe com cuidado a gaveta para

vegetais/alimentos secos. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:31Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave tubular (10 mm) Chave Allen (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:32Português Substituir as dobradiças Desligamento do tubo de água ATENÇÃO

• Certique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)

• Certique-se de que a superfície da mangueira de água não está danicada. (apenas para o modelo com dispensador)

1. A partir do lado inferior, na parte de trás

do frigoríco, puxe o tubo de água para fora na direção da parte da frente. NOTA O tubo de água do frigoríco é um tubo de circulação de água que estabelece a ligação entre o tubo de abastecimento de água e as mangueiras do sistema de ltragem de água do frigoríco.

sem soltar o acoplador transparente (A) e solte a mangueira de água (B). ATENÇÃO Não exerça demasiada força sobre o acoplador, porque pode partir. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:32Português Remoção de portas ATENÇÃO A porta pode cair e car danicada durante qualquer um dos referidos passos. Para evitar acidentes, efectue estes passos com todo o cuidado.

1. Utilize uma chave Phillips para

desapertar as tampas das dobradiças (A) na parte superior de cada porta.

2. Abra as portas para afrouxar as

dobradiças e remova as tampas das dobradiças. Depois de remover as tampas das dobradiças, feche as portas.

NOTA Para evitar danos no grampo ou ferimentos, não levante o grampo à força.

5. Puxe o grampo para removê-lo.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:39:33Português

6. Abra a porta a 90 graus. Enquanto segura

a porta, remova a dobradiça. ATENÇÃO Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:33Português Dobradiça inferior Dobradiça inferior Dobradiça inferior

• Tem de ser efetuado por mais de 2 pessoas.

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima. Puxe a guia e a mangueira

2. Desligue a mangueira.

(Apenas a dobradiça inferior esquerda)

3. Remova a água na mangueira.

6. Siga a ordem oposta à desmontagem

para voltar a montar após substituir as dobradiças superior, central e/ou inferior. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:33Português Voltar a ligar as mangueiras de água Depois de o frigoríco ter passado pela entrada, volte a ligar as mangueiras de água.

• Certique-se de que as mangueiras de água foram ligadas com correspondência de cores.

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente.

• Após ligar novamente as mangueiras de água, empurre-as para debaixo do armário e enrole-as no gancho de xação. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
