RB34T671DSA - Refrigerador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Refrigerador-congelador
Marca	Samsung
Modelo	RB34T671DSA
Dimensões (A x L x P)	1750 x 595 x 650 mm
Peso líquido	70 kg
Capacidade total	340 L
Classe energética	E
Consumo anual	200 kWh/ano
Nível de ruído	40 dB (A)
Alimentação	220-240 V, 50 Hz
Tensão	220-240 V
Frequência	50 Hz
Funções principais	No Frost, resfriamento rápido, modo férias, alarme de porta
Tipo de refrigeração	No Frost
Degelo	Automático
Iluminação interna	LED
Material das prateleiras	Vidro temperado
Número de prateleiras	4 no refrigerador
Número de gavetas para legumes	2
Tipo de congelador	Compartimento inferior com gaveta
Manutenção e limpeza	Limpar com um pano macio e água morna. Degelo automático.
Segurança	Alarme de porta aberta, trava de segurança para crianças (dependendo do modelo)
Peças de reposição disponíveis	Puxadores, vedantes, gavetas, dobradiças
Capacidade de reparo pelo usuário	Puxadores, vedantes, gavetas, dobradiças (substituição possível)
Garantia	2 anos (peças e mão de obra), 10 anos no compressor

Perguntas frequentes - RB34T671DSA SAMSUNG

Como inverter a porta do refrigerador?

A inversão das portas requer pelo menos duas pessoas. Desligue o aparelho, remova a tampa superior, desconecte os cabos, depois remova as dobradiças superior, central e inferior. Remonte na ordem inversa. Consulte a seção "Substituição da dobradiça" do manual para mais detalhes. Use luvas de segurança e utilize uma chave de fenda Phillips e uma chave de soquete.

Como substituir o puxador da porta?

Remova as tampas dos parafusos com uma chave de fenda chata, depois desaperte os parafusos com uma chave de fenda Phillips. Retire o puxador antigo e instale o novo apertando bem os parafusos. Tome cuidado para não riscar a porta e certifique-se de que não haja espaço entre o puxador e a porta.

Como substituir o vedante da porta?

Abra a porta e remova o vedante antigo puxando-o. Fixe o novo vedante pressionando firmemente para que adira perfeitamente. Certifique-se de que não haja espaço para evitar vazamentos de ar frio.

Como retirar e recolocar as gavetas do congelador?

Levante suavemente a frente da gaveta e deslize-a para retirá-la. Para recolocá-la, insira-a nos trilhos e empurre até o fundo. Verifique se está bem alinhada nos trilhos.

Onde encontrar peças de reposição para meu refrigerador Samsung?

Acesse o site oficial da Samsung (samsung.com) e insira o código do modelo RB34T671DSA. Você encontrará as peças disponíveis, como puxadores, vedantes, gavetas e dobradiças. O código do modelo está na etiqueta de código de barras na parte inferior esquerda do aparelho. Verifique o nome exato da peça antes de encomendar.

O que fazer se meu refrigerador não refrigerar mais?

Verifique primeiro se o aparelho está ligado e se o termostato está ajustado corretamente. Certifique-se de que a porta fecha bem e que o vedante está em bom estado. Se o problema persistir, limpe as grades de ventilação na parte traseira. Se nada funcionar, entre em contato com um serviço técnico autorizado Samsung.

Como limpar o interior do refrigerador?

Desligue o aparelho. Retire todos os alimentos e prateleiras. Limpe o interior com um pano macio umedecido em água morna e um pouco de detergente suave. Enxágue com um pano úmido e seque. Não use produtos abrasivos.

Posso reparar eu mesmo algumas peças?

Sim, você pode substituir você mesmo os puxadores, vedantes, gavetas e dobradiças. Para a substituição das dobradiças, é necessária extrema cautela, pois as portas são pesadas. Qualquer outro reparo deve ser realizado por um profissional autorizado para não anular a garantia.

Qual é a garantia deste refrigerador?

A garantia padrão é de 2 anos em peças e mão de obra, e 10 anos no compressor. Qualquer reparo não autorizado anula a garantia. Guarde sua nota fiscal como comprovante.

Como ajustar a temperatura do refrigerador e do congelador?

Use o painel de controle (geralmente touch ou botões) localizado na frente. A temperatura recomendada é de 3 a 5°C para o refrigerador e de -18°C para o congelador. Consulte o manual para ajustes específicos de acordo com seu modelo.

MANUAL DE UTILIZADOR RB34T671DSA SAMSUNG

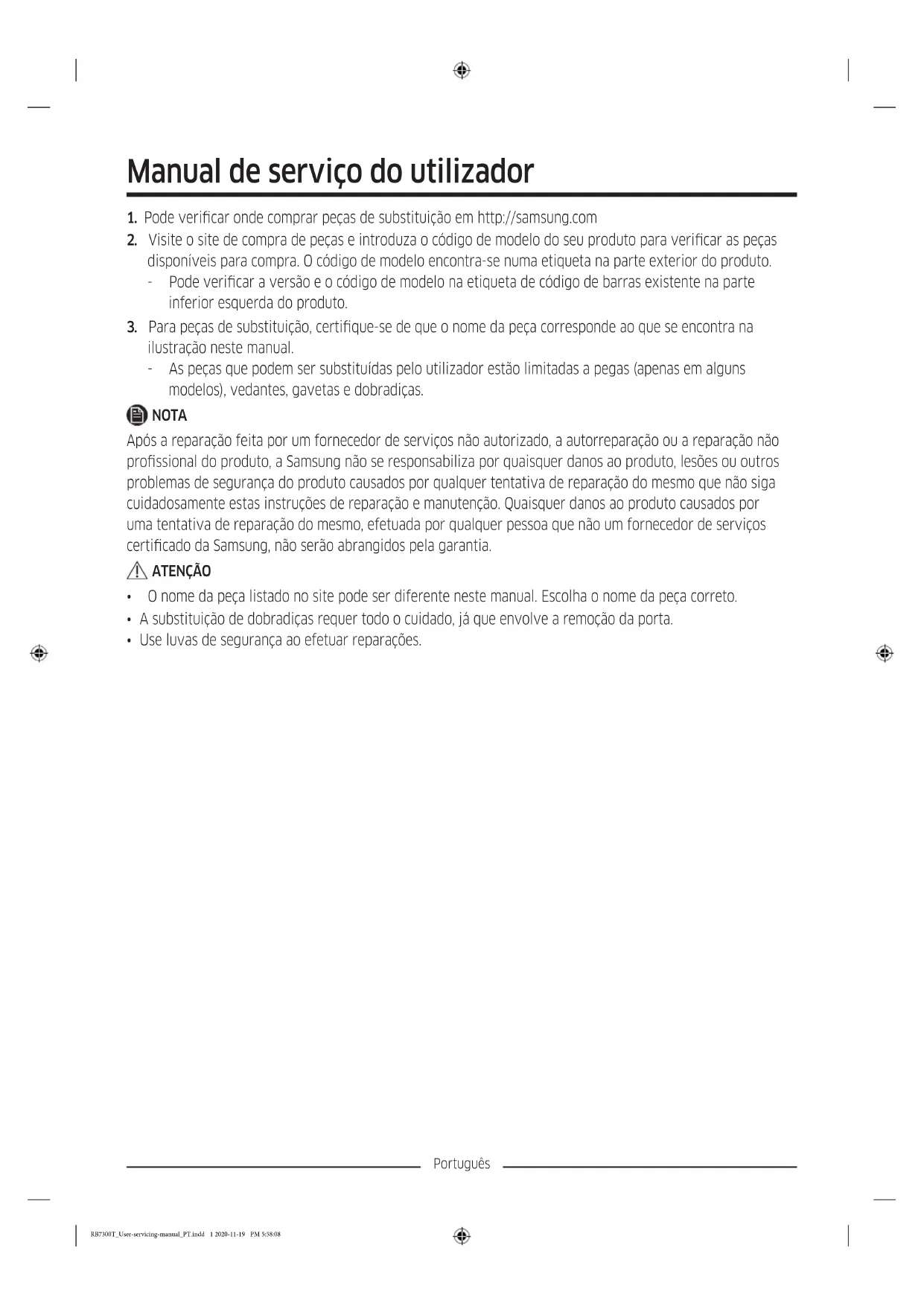

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de código de barras
07 Dobradiça inferior

Português

Substituição da pega

O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

O que substitui os asteriscos pode diferir, dependendo do modelo.

Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo.

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

1. Utilize uma chave de fendas para retirar as tampas dos parafusos.

- Após soltar a pega, fixe as tampas dos parafusos novamente nos respetivos orifícios.

1. Utilize uma chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize estes parafusos para apertar a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituição do vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Português

Inversão da porta

NOTA

Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção "Substituição da pega (para modelos com pegas em barra)".)

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

2. Levante cuidadosamente a tampa superior (A) e coloque-a na parte superior do frigorífico.

- Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

- Este passo poderá não ser aplicável a alguns modelos.

ATENÇÃO

Não puxe os conectores com demasiada força.

1. Desligue o conector dos fios (A).

- Este passo poderá não ser aplicável a alguns modelos.

Português

1. Utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar os parafusos.

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Português

1. Com a porta do congelador assente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇÃO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

1. Utilize uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).

2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

- Certifique-se de que os conectores dos fios estão devidamente ligados.

- Tenha cuidado para não danificar os fios ao fixar a tampa superior

Português
