RB34T671DSA - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Kyl-frys
Märke	Samsung
Modell	RB34T671DSA
Mått (H x B x D)	1750 x 595 x 650 mm
Nettovikt	70 kg
Total kapacitet	340 L
Energiklass	E
Årlig förbrukning	200 kWh/år
Ljudnivå	40 dB (A)
Strömförsörjning	220-240 V, 50 Hz
Spänning	220-240 V
Frekvens	50 Hz
Huvudfunktioner	No Frost, snabbkylning, semesterläge, dörrlarm
Kyltyp	No Frost
Avfrostning	Automatisk
Invändig belysning	LED
Material för hyllor	Härdat glas
Antal hyllor	4 i kylskåpet
Antal grönsakslådor	2
Frystyp	Nedre lådavdelning
Underhåll och rengöring	Rengör med en mjuk trasa och varmt vatten. Automatisk avfrostning.
Säkerhet	Dörrlarm, barnlås (beroende på modell)
Reservdelar tillgängliga	Handtag, tätningar, lådor, gångjärn
Reparationsmöjlighet för användaren	Handtag, tätningar, lådor, gångjärn (byte möjligt)
Garanti	2 år (delar och arbete), 10 år på kompressorn

Vanliga frågor - RB34T671DSA SAMSUNG

Hur vänder man kylskåpsdörren?

Att vända dörren kräver minst två personer. Koppla ur apparaten, ta bort den övre luckan, koppla bort kablarna, ta sedan bort de övre, mellersta och nedre gångjärnen. Montera i omvänd ordning. Se avsnittet "Byte av gångjärn" i manualen för mer information. Använd skyddshandskar och använd en stjärnskruvmejsel och en hylsnyckel.

Hur byter man dörrhandtaget?

Ta bort skruvskydden med en platt skruvmejsel, skruva sedan loss skruvarna med en stjärnskruvmejsel. Ta bort det gamla handtaget och montera det nya genom att dra åt skruvarna ordentligt. Se till att inte repa dörren och se till att det inte finns något mellanrum mellan handtaget och dörren.

Hur byter man dörrtätningen?

Öppna dörren och ta bort den gamla tätningen genom att dra i den. Fäst den nya tätningen genom att trycka hårt så att den fäster ordentligt. Se till att det inte finns något mellanrum för att undvika läckage av kall luft.

Hur tar man bort och sätter tillbaka fryslådorna?

Lyft försiktigt framsidan av lådan och skjut ut den för att ta bort den. För att sätta tillbaka den, sätt in den i skenorna och tryck in den helt. Kontrollera att den är ordentligt inriktad på skenorna.

Var hittar jag reservdelar till mitt Samsung kylskåp?

Gå till Samsungs officiella webbplats (samsung.com) och ange modellkoden RB34T671DSA. Där hittar du tillgängliga delar som handtag, tätningar, lådor och gångjärn. Modellkoden finns på streckkodsetiketten längst ner till vänster på apparaten. Kontrollera exakt namn på delen innan du beställer.

Vad gör jag om mitt kylskåp inte kyler längre?

Kontrollera först att apparaten är ansluten och att termostaten är inställd korrekt. Se till att dörren stänger ordentligt och att tätningen är i gott skick. Om problemet kvarstår, rengör ventilationsgallren på baksidan. Om inget fungerar, kontakta en auktoriserad Samsung serviceverkstad.

Hur rengör man insidan av kylskåpet?

Koppla ur apparaten. Ta bort all mat och hyllor. Rengör insidan med en mjuk trasa fuktad med varmt vatten och lite milt rengöringsmedel. Skölj med en fuktig trasa och torka. Använd inte slipande rengöringsmedel.

Kan jag reparera vissa delar själv?

Ja, du kan själv byta handtag, tätningar, lådor och gångjärn. Vid byte av gångjärn krävs yttersta försiktighet eftersom dörrarna är tunga. Alla andra reparationer måste utföras av en auktoriserad fackman för att inte garantin ska ogiltigförklaras.

Vad är garantin för detta kylskåp?

Standardgarantin är 2 år på delar och arbete, och 10 år på kompressorn. Obehöriga reparationer ogiltigförklarar garantin. Spara ditt köpkvitto som bevis.

Hur ställer man in temperaturen på kylskåpet och frysen?

Använd kontrollpanelen (ofta pekskärm eller knappar) som sitter på framsidan. Rekommenderad temperatur är 3–5°C för kylskåpet och -18°C för frysen. Se manualen för specifika inställningar beroende på din modell.

BRUKSANVISNING RB34T671DSA SAMSUNG

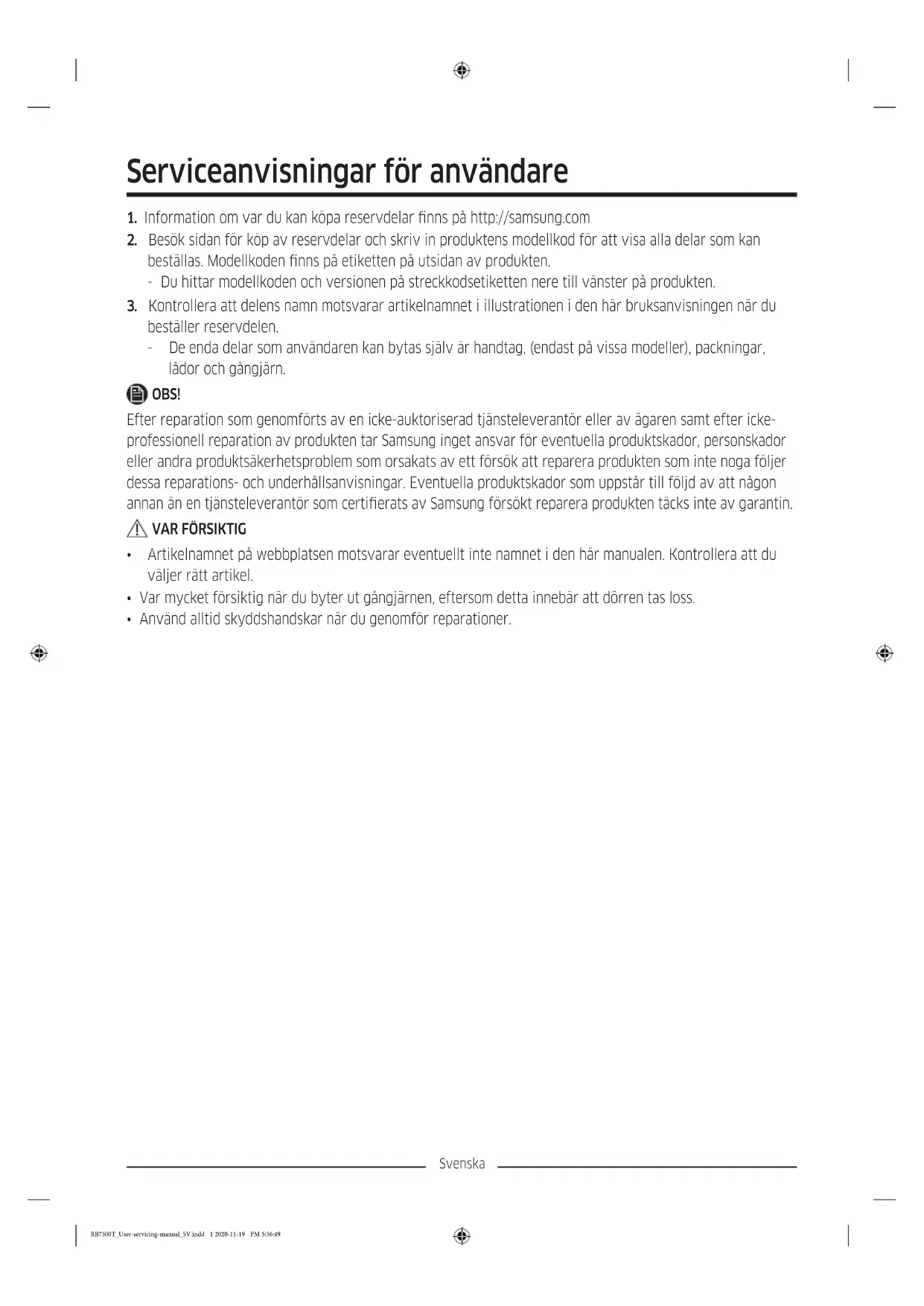

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Låda 04 Handtag (endast på tillämpliga modeller)
05 Mittengångjärn 06 Streckkodsetikett
07 Nedre gångjärn

Svenska

Byta ut handtag

Så här ser modellnamnet ut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskerna ersätts av olika tecken beroende på modellen.

Asteriskerna i modellkoden indikerar en modellvariant och kan ersättas av (0–9) eller (A–Z) i modellkoden.

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (bifogas ej)

Förfarandet gäller för både kylskåpet och frysen.

1. Använd en spårmejsel för att ta bort skruvlocken.

2. Ta loss handtagen och sätt tillbaka skruvlocken på skruvhålen.

3. Använd en Phillips-skruvmejsel för att ta bort skruvarna och ta loss handtaget.

OBS!

Använd de här skruvarna för att sätta fast handtaget på andra sidan.

1. Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Byta ut lådor

VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

Lyft försiktigt upp lådan framifrån och dra ut den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel

Svenska

Vända dörren

OBS!

För modeller som har handtag ska du vända handtagen först. (Mer information finns i avsnittet "Byta ut handtag (på modeller med långt handtag)".)

1. Se till att kyldörren är stängd och använd sedan en Phillips-skruvmejsel för att ta bort skruvarna som fixerar det övre höljet (A).

2. Lyft försiktigt av det övre höljet (A) och placera det ovanpå kylskåpet.

- Var försiktig när du lyfter det övre höljet (A). En kabel är dragen under den.

1. Ta bort kabeln och kabelkontakten som är placerade på hållaren under det övre skyddet.

- Det här steget kanske inte är tillämpligt för alla modeller.

VAR FÖRSIKTIG

Dra inte för hårt i kontakterna.

1. Koppla bort kabelkontakten (A).

- Det här steget kanske inte är tillämpligt för alla modeller.

Svenska

1. Använd en hylsnyckel (8 mm) för att ta bort skruvarna i det övre gångjärnet (A).

⚠️ VAR FÖRSIKTIG

Håll hårt i dörren medan du avlägsnar skruvarna för att förhindra att kylskåpsdörren faller av.

1. Öppna kylskåpsdörren och lyft sedan dörren för att ta av den från mittengångjärnet. Förvara dörren på en säker plats.

! VAR FÖRSIKTIG

Dörren är tung. För att förhindra person- eller saks kada, var försiktig när du avlägsnar dörren.

1. Öppna frysdörren och använd sedan en hylsnyckel (8 mm) för att ta bort skruvarna i det nedre gångjärnet (A).

Svenska

1. När frysdörren fortfarande sitter i det nedre gångjärnet (A) kan du försiktigt dra det nedre gångjärnet (A) för att avlägsna det från hållaren längst ned i kylskåpet. När du har tagit bort det nedre gångjärnet (A) från hållaren kan du avlägsna det från frysdörren och sedan dra ned frysdörren för att lossa den från mittengångjärnet (B).

⚠️ VAR FÖRSIKTIG

För att förhindra att frysdörren faller ska du hålla i frysdörren ordentligt tills du har avlägsnat den helt från mittengångjärnet (B).

1. Använd en Phillips-skruvmejsel och hylsnyckel (10 mm) för att ta bort skruvarna i mittengångjärnet (A).

2. Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

⚠️ VAR FÖRSIKTIG

- Se till att kabelkontakterna är korrekt anslutna. - Var försiktig så att du inte skadar kablarna när du monterar det övre höljet

Svenska
