RB34T671DSA - Lednička SAMSUNG - Bezplatný návod k obsluze

Typ výrobku	Chladnička s mrazničkou
Značka	Samsung
Model	RB34T671DSA
Rozměry (V x Š x H)	1750 x 595 x 650 mm
Čistá hmotnost	70 kg
Celkový objem	340 l
Energetická třída	E
Roční spotřeba	200 kWh/rok
Hlučnost	40 dB (A)
Napájení	220-240 V, 50 Hz
Napětí	220-240 V
Frekvence	50 Hz
Hlavní funkce	No Frost, rychlé chlazení, režim dovolená, alarm dveří
Typ chlazení	No Frost
Odmrazování	Automatické
Vnitřní osvětlení	LED
Materiál polic	Tvrzené sklo
Počet polic	4 v chladničce
Počet zásuvek na zeleninu	2
Typ mrazničky	Spodní přihrádka s výsuvem
Údržba a čištění	Čistěte měkkým hadříkem a vlažnou vodou. Automatické odmrazování.
Bezpečnost	Alarm otevřených dveří, dětská pojistka (podle modelu)
Dostupné náhradní díly	Rukojeti, těsnění, zásuvky, panty
Opravitelnost uživatelem	Rukojeti, těsnění, zásuvky, panty (možná výměna)
Záruka	2 roky (díly a práce), 10 let na kompresor

Často kladené otázky - RB34T671DSA SAMSUNG

Jak obrátit dveře chladničky ?

Otočení dveří vyžaduje alespoň dvě osoby. Odpojte spotřebič, sejměte horní kryt, odpojte kabely, poté sejměte horní, střední a spodní panty. Zpětně smontujte v opačném pořadí. Další podrobnosti naleznete v části "Výměna pantu" v návodu. Používejte ochranné rukavice a použijte křížový šroubovák a nástrčný klíč.

Jak vyměnit rukojeť dveří ?

Odstraňte krytky šroubů plochým šroubovákem, poté vyšroubujte šrouby křížovým šroubovákem. Odstraňte starou rukojeť a nainstalujte novou, pevně utáhněte šrouby. Dávejte pozor, abyste nepoškrábali dveře a ujistěte se, že mezi rukojetí a dveřmi není mezera.

Jak vyměnit těsnění dveří ?

Otevřete dveře a staré těsnění vytáhněte. Nové těsnění upevněte pevným stlačením, aby dokonale přilnulo. Ujistěte se, že není žádná mezera, aby nedocházelo k únikům studeného vzduchu.

Jak vyjmout a vrátit zásuvky mrazničky ?

Jemně zvedněte přední část zásuvky a vysuňte ji. Při vkládání ji zasuňte do kolejnic a zatlačte až na doraz. Zkontrolujte, zda je správně vyrovnána na kolejnicích.

Kde najít náhradní díly pro mou chladničku Samsung ?

Navštivte oficiální web Samsung (samsung.com) a zadejte kód modelu RB34T671DSA. Najdete zde dostupné díly, jako jsou rukojeti, těsnění, zásuvky a panty. Kód modelu je na štítku s čárovým kódem vlevo dole na spotřebiči. Zkontrolujte přesný název dílu před objednáním.

Co dělat, když moje chladnička přestane chladit ?

Nejprve zkontrolujte, zda je spotřebič zapojený a termostat správně nastavený. Ujistěte se, že dveře dobře těsní a těsnění je v dobrém stavu. Pokud problém přetrvává, vyčistěte ventilační mřížky vzadu. Pokud nic nepomáhá, kontaktujte autorizovaný technický servis Samsung.

Jak vyčistit vnitřek chladničky ?

Odpojte spotřebič. Vyjměte všechny potraviny a police. Vnitřek vyčistěte měkkým hadříkem namočeným ve vlažné vodě s trochou jemného čisticího prostředku. Opláchněte vlhkým hadříkem a osušte. Nepoužívejte abrazivní prostředky.

Mohu si některé díly opravit sám ?

Ano, rukojeti, těsnění, zásuvky a panty můžete vyměnit sami. Při výměně pantů je nutná mimořádná opatrnost, protože dveře jsou těžké. Všechny ostatní opravy musí provést autorizovaný odborník, aby nedošlo ke ztrátě záruky.

Jaká je záruka na tuto chladničku ?

Standardní záruka je 2 roky na díly a práci a 10 let na kompresor. Jakákoli neautorizovaná oprava ruší záruku. Uschovejte si nákupní doklad jako důkaz.

Jak nastavit teplotu chladničky a mrazničky ?

Použijte ovládací panel (často dotykový nebo tlačítkový) umístěný na přední straně. Doporučená teplota je 3 až 5 °C pro chladničku a -18 °C pro mrazničku. Pro konkrétní nastavení podle vašeho modelu nahlédněte do návodu.

NÁVOD K OBSLUZE RB34T671DSA SAMSUNG

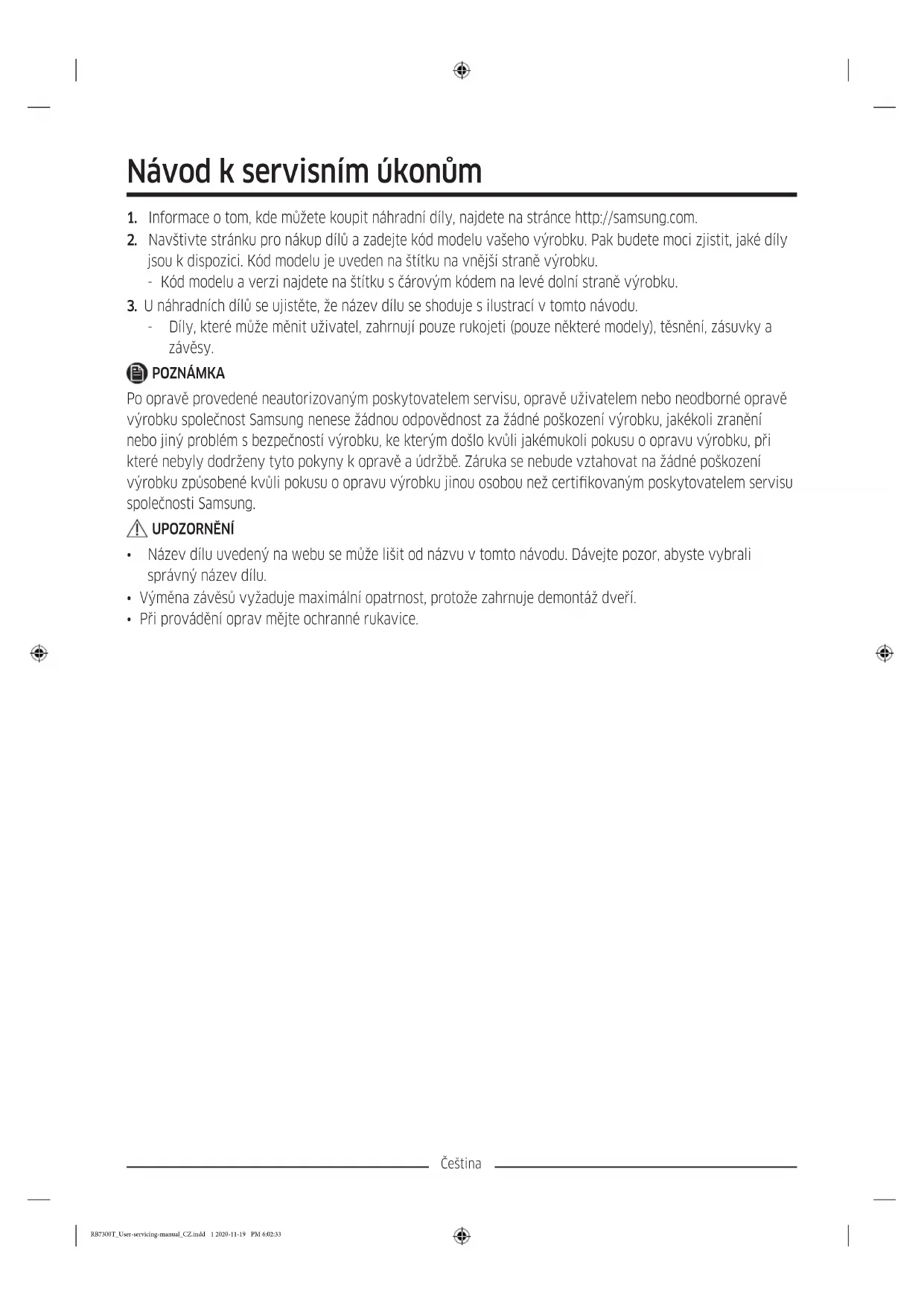

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Rukojeti (pouze vybrané modely)
05 Prostřední závěs 06 Štítek s čárovým kódem
07 Spodní závěs

Čeština

Výměna rukojeti

Název modelu vypadá následovně: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit.

Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z).

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Použijte plochý šroubovák k sejmutí krytů šroubů.

2. Po sejmutí rukojeti nasadte kryty šroubů. zpět na otvory šroubů.

3. Křížovým šroubovákem vyšroubujte šrouby a sejměte rukojeť.

POZNÁMKA

Těmito šrouby upevněte rukojeť na opačné straně.

1. Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáži, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

Mírně zvedněte předek zásuvky a vysuňte ji.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Pred výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvíráni dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Nástrčkový klíč 8 mm Plochý klíč 10 mm

Čeština

Změna směru otevírání dveří

POZNÁMKA

U modelů s rukojeťmi nejprve rukojeti přemístěte na druhou stranu. (Podrobné informace najdete v části „Výměna rukojeti (u modelů s tyčovým typem rukojeti)“.)

1. Se zavřenými dveřmi chladničky křížovým šroubovákem vyšroubujte šrouby upevňující horní kryt (A).

2. Lehce nadzvedněte horní kryt (A) a položte jej nahoru na chladničku.

- Při zvedání horního krytu (A) postupujte opatrně. Pod ním se nachází připojený kabel.

1. Odstraňte kabel a konektor kabelu, umístěné na držáku pod horním krytem.

- Tento krok se nemusí vztahovat na některé modely.

UPOZORNĚNÍ

Netahejte za konektory príliš silně.

1. Odpojte konektor kabelu (A).

- Tento krok se nemusí vztahovat na některé modely.

Čeština

1. Pomocí nástrčkového klíče (8 mm) demontujte šrouby upevňující horní závěs (A).

⚠ UPOZORNĚNÍ

Abyste zabránili pádu dveří chladničky, pevně je při demontáži šroubů přidržujte.

1. Otevřete dveře chladničky a poté je nadzvedněte, abyste je vysadili z prostředního závěsu. Uložte dveře na bezpečném místě.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

1. Otevřete dveře mrazničky a poté pomocí nástrčkového kliče (8 mm) demontujte šrouby upevňující spodní závěs (A).

Čeština

1. S dveřmi mrazničky stále nasazenými na spodním závěsu (A) pomalu zatáhněte za spodní závěs (A), abyste jej demontovali z držáku ve spodní části chladničky. Po demontáži spodního závěsu (A) z držáku jej sejměte ze dveří mrazničky a poté zatáhněte dveře mrazničky směrem dolů, abyste je vysadili z prostředního závěsu (B).

⚠️ UPOZORNĚNÍ

Abyste zabránili pádu dveří mrazničky, pevně je až do bezpečné demontáže prostředního závěsu (B) přidržujte.

1. Pomocí křížového šroubováku a nástrčkového klíče (10 mm) vyšroubujte šrouby upevnující prostřední závěs (A).

2. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

10 mm nástrčkový klůč 8 mm nástrčkový klůč 10 mm klůč

Slovenčina

Zmena smeru otvárania dvierok

POZNÁMKA

- Pri zdvíhaní horného krytu (A) postupujte opatrne. Nájdete pod ním káblové pripojenie.

1. Odpojte káblový konektor (A).

- Nemusi to platit pre všetky modely.

Slovenčina

1. Otvorte dvierka chladničky a následne ich nadvihnutím zložte zo stredného pántu. Dvierka odložte na bezpečnom mieste.

POZOR

V snahe predíst pádu dvierok mrazničky ich nezabudnite pevne držať, až pokým ich bezpečne nezložíte zo stredného pántu (B).
