NÁVOD K OBSLUZE RH69B8940B1 SAMSUNG

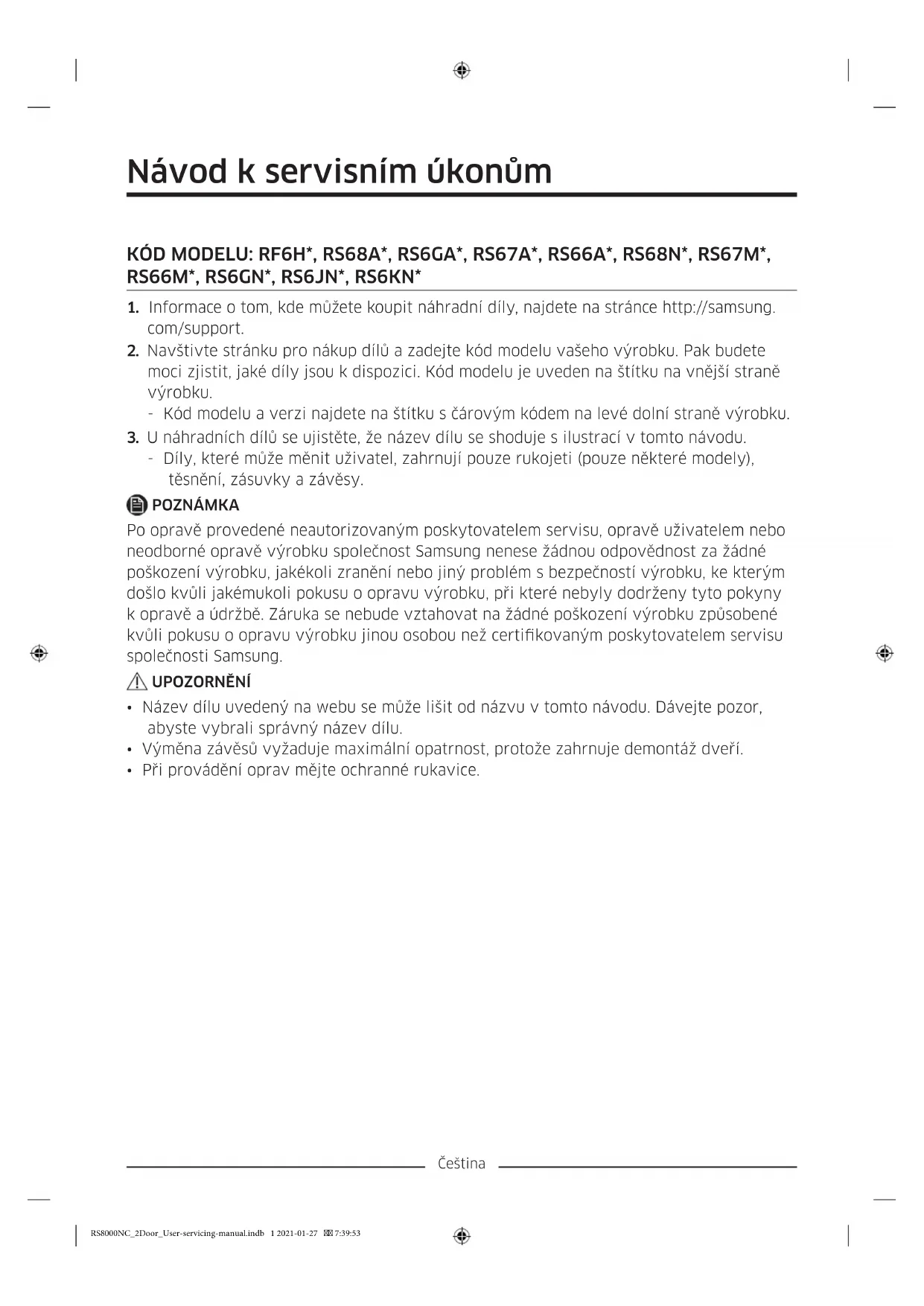

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:53Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Spodní závěs 05 Štítek s čárovým kódem RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:53Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:53Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Zásuvky Mírně zvedněte předek zásuvky a vysuňte ji. Skladovací zásuvka na zeleninu / sušené potraviny a maso Chcete-li vytáhnout zásuvku na zeleninu z chladničky nebo suchou zásuvku z mrazničky:

1. Je-li to nezbytné, vytáhněte nejprve

okolní víceúčelové zásuvky.

2. Pokud vaše chladnička obsahuje kryt (A)

pro zásuvku na zeleninu nebo suchou zásuvku, vyjměte jej následujícím způsobem. a. Zásuvku napůl vytáhněte. b. Stiskněte zadní části a vytáhněte kryt (jak je vyznačeno na obrázku).

3. Opatrně vytáhněte zásuvku na zeleninu /

suchou zásuvku. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:53Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Nástrčný klíč (10 mm) Inbusový klíč (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:54Čeština Výměna závěsů Odpojení vodovodního potrubí UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem)

• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem)

• Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem)

1. Ze spodní části na zadní straně

chladničky vytáhněte vodní potrubí směrem dopředu. POZNÁMKA Vodovodní potrubí chladničky je vodovodní cirkulační potrubí, které spojuje vodovodní potrubí zdroje vody s hadicemi vodního ltračního systému chladničky.

2. Pro odpojení hadic stlačte a podržte

průhlednou spojku (A) a odpojte vodní hadici (B). UPOZORNĚNÍ Na spojku nevyvíjejte nadměrnou sílu. Mohla by se zlomit. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:54Čeština Demontáž dveří UPOZORNĚNÍ Během kteréhokoli z popisovaných kroků mohou dveře vypadnout či spadnout a poškodit se. Aby nedošlo k žádné nehodě, provádějte následující kroky s krajní opatrností.

1. Pomocí křížového šroubováku

demontujte kryty závěsu (A) na horní straně jednotlivých dveří.

2. Otevřete dveře pro uvolnění závěsů

a odstraňte kryty závěsů. Poté dveře zavřete.

3. Odpojte elektrický svazek.

4. Opatrně zvedněte přídržnou svorku.

POZNÁMKA Aby nedošlo k poškození přídržné svorky nebo zranění, nezvedejte přídržnou svorku příliš velkou silou.

5. Vytáhněte přídržnou svorku.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:39:55Čeština

6. Otevřete dveře o 90 stupňů. Držte dveře

a současně demontujte závěs. UPOZORNĚNÍ Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:39:55Čeština Dolní závěs Dolní závěsDolní závěs

1. Celý soubor položte na zem.

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel. Vytáhněte vodicí prvek a hadici

(Pouze levý dolní závěs)

3. Vypusťte vodu v hadici.

(Pouze levý dolní závěs)

4. Odstraňte šroub (3 ks).

(Pomocí plochého klíče nebo 10mm očkového klíče)

5. Odstraňte L/P dolní závěs.

6. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:55Čeština Opětovné připojení vodních hadic Jakmile chladnička prošla přes vstup, znovu připojte vodní hadice.

A. Střed průhledné spojky UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev.

• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky.

• Po opětovném připojení vodních hadic je zatlačte pod skříň a zavěste je na háček. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
