KASUTUSJUHEND RH69B8940B1 SAMSUNG

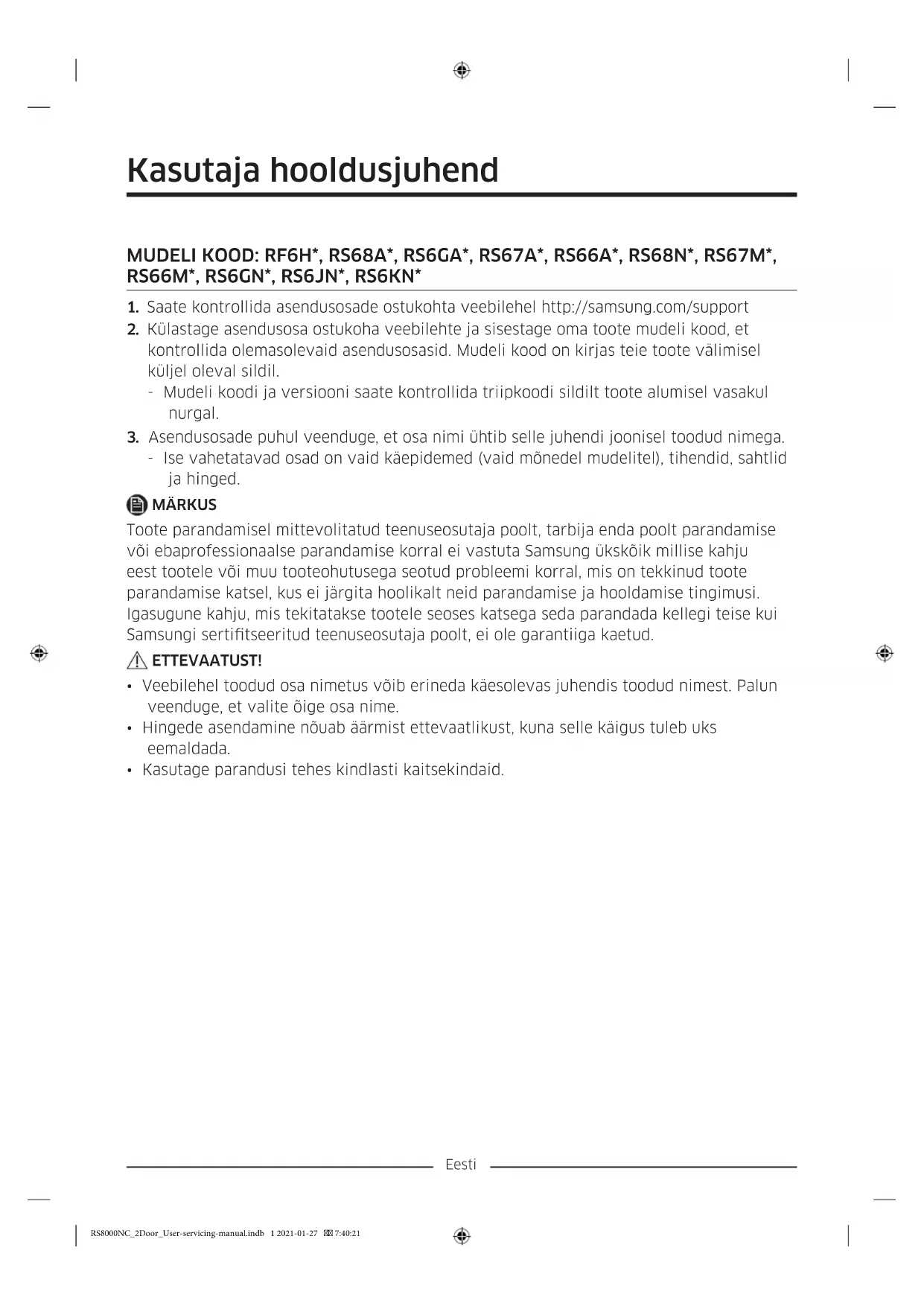

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:21Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Sahtel 04 Alumine hing 05 Triipkoodi silt RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:21Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:21Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtlid Tõstke sahtli esiotsa veidi ja libistage see välja. Köögivilja / kuivatatud toidu ja liha hoiusahtel Külmikust köögiviljasahtli või sügavkülmikust kuivsahtli eemaldamiseks toimige järgmiselt.

1. Esmalt eemaldage vajaduse korral

2. Kui teie külmikul on köögivilja-/kuivsahtli

kate (A) , siis eemaldage see järgmisel viisil. a. Tõmmake sahtel poolenisti välja. b. Tõmmake katet, vajutades samal ajal tagumistele külgedele (nagu joonisel näidatud).

3. Tõmmake köögivilja-/kuivsahtel

ettevaatlikult välja. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:21Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Otsmutrivõti (10 mm) Kuuskantvõti (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:22Eesti Hingede asendamiseks Veetoru eemaldamine ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)

• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)

• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel)

1. Tõmmake veetoru külmiku tagakülje

alaservast ette. MÄRKUS Külmiku veetoru on voolik, mis ühendab veevarustustoru külmiku veeltreerimissüsteemi voolikutega.

2. Voolikute eraldamiseks vajutage ja

hoidke läbipaistvat liitmikku (A) all ning eemaldage veevoolik (B). ETTEVAATUST! Ärge rakendage liitmikule liigset jõudu. See võib puruneda. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:22Eesti Uste eemaldamine ETTEVAATUST! Nende etappide jooksul võib uks maha või ümber kukkuda ja kahjustusi saada. Õnnetuste vältimiseks olge nende toimingute tegemisel eriti ettevaatlik.

1. Keerake kummagi ukse ülaosas olevad

hingekatted (A) ristpeaga kruvikeerajaga lahti.

2. Avage uksed, et hingi lõdvendada, ja

eemaldage hingekatted. Kui katted on eemaldatud, sulgege uksed.

3. Lahutage elektrijuhtmed.

4. Tõstke klamber ettevaatlikult üles.

MÄRKUS Klambri kahjustamise või enda vigastamise vältimiseks ärge tõstke klambrit jõuga.

5. Klambri eemaldamiseks tõmmake seda.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:40:23Eesti

6. Avage uks 90 kraadi. Hoidke uksest kinni

ja eemaldage hing. ETTEVAATUST! Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:23Eesti Alumine hing Alumine hingAlumine hing

• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et toitejuhe oleks lahutatud. Tõmmake juhikut ja voolikut

3. Heitvesi voolikus.

(Kasutage mutrivõtit või 10 mm silmusvõtit.)

5. Eemaldage alumine hing (vasak/parem).

6. Pärast ülemise, keskmise ja/või alumise

hinge asendamist paigaldage tagasi lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:23Eesti Veevoolikute uuesti ühendamine Kui külmik on sissepääsust läbi, ühendage veevoolikud tagasi.

A. Läbipaistva liitmiku keskjoon ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi.

• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni.

• Pärast veevoolikute uuesti ühendamist lükake need kapi alla ja pange need konksu taha. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
