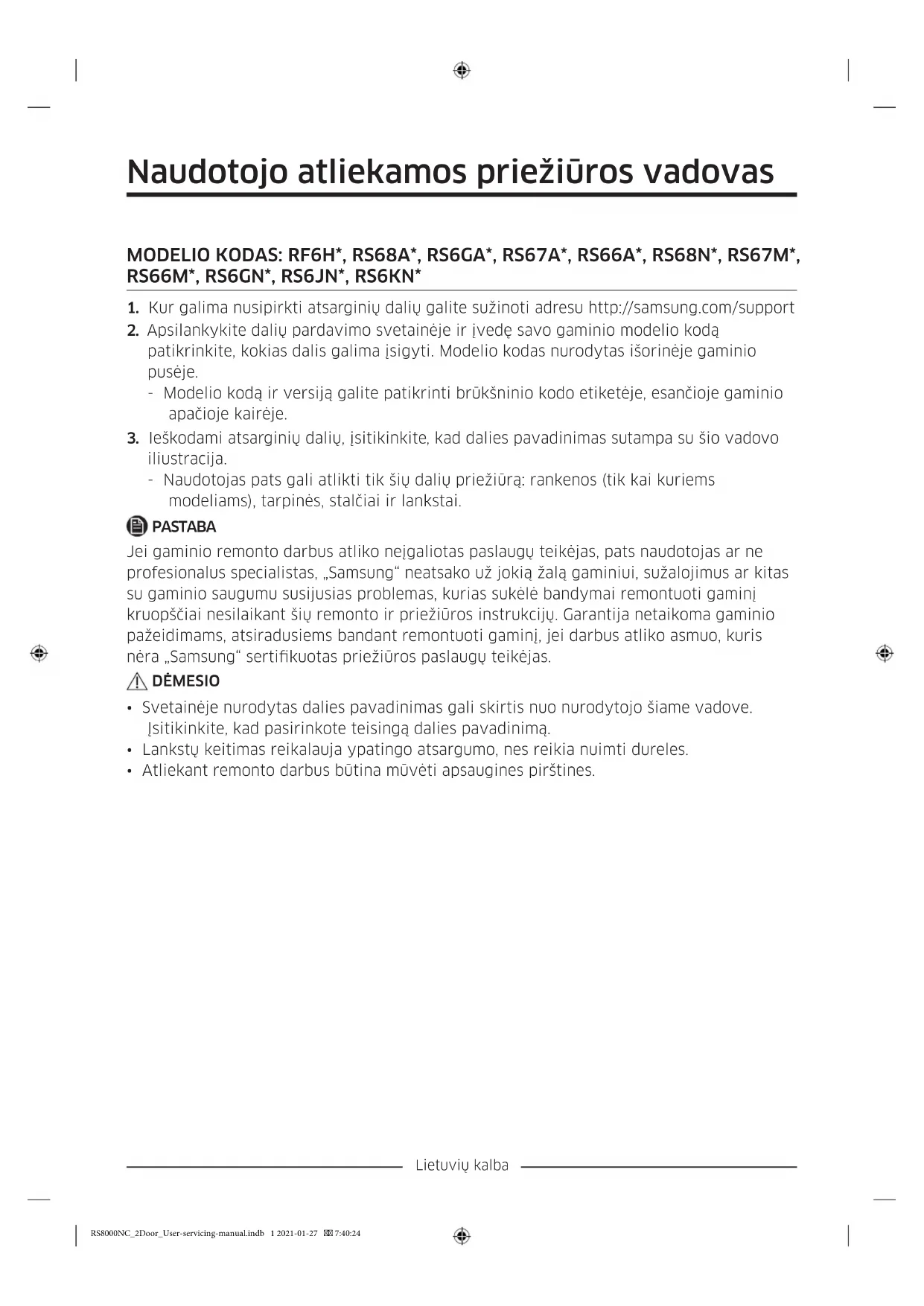

RH69B8940B1 - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA RH69B8940B1 SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:24Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Tarpinė 03 Stalčius 04 Apatinis lankstas 05 Brūkšninio kodo etiketė RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:24Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę Atidarykite dureles ir nuimkite nuo jų tarpinę. Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:24Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Stalčiai Atsargiai pakelkite stalčių už priekinės pusės ir ištraukite. Daržovių / džiovinto maisto ir mėsos laikymo stalčius Norėdami ištraukti daržovių stalčių iš šaldytuvo arba sausų produktų stalčių iš šaldiklio, atlikite toliau nurodytus veiksmus.

1. Jei reikia, iš pradžių ištraukite gretimus

universaliuosius stalčius.

2. Jei jūsų šaldytuve yra daržovių / sausų

produktų stalčiaus dangtelis (A), nuimkite jį toliau aprašytu būdu. a. Ištraukite stalčių iki pusės. b. Patraukite dangtelį spausdami galinius kraštus (kaip pavaizduota paveikslėlyje).

3. Švelniai ištraukite daržovių / sausų

produktų stalčių. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:25Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Lizdinio veržliarakčio (10 mm) Šešiabriaunio veržliarakčio (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:25Lietuvių kalba Kaip pakeisti lankstus Vandentiekio linijos atjungimas DĖMESIO

• Įsitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis. (tik modeliui su dalytuvu)

• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio. (tik modeliui su dalytuvu)

• Patikrinkite, ar nepažeistas vandens žarnos paviršius. (tik modeliui su dalytuvu)

1. Apatinėje užpakalinėje šaldytuvo dalyje

patraukite vandens liniją į priekį. PASTABA Šaldytuvo vandentiekio linija yra vandens cirkuliacijos linija, sujungianti vandentiekio šaltinio vamzdį ir šaldytuvo vandens ltravimo sistemos žarnas.

2. Norėdami atjungti žarnas, suimkite

skaidrią jungtį (A) ir atjunkite vandens žarną (B). DĖMESIO Nespauskite sujungimo movos per stipriai. Ji gali sutrūkti. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:25Lietuvių kalba Atkabinkite dureles DĖMESIO Atliekant šią procedūrą durelės gali nukristi, taip galima jas pažeisti. Kad nesusižeistumėte, dirbkite ypač atsargiai.

1. Kryžminiu atsuktuvu atsukite vyrių

dangtelius (A) visų durelių viršuje.

2. Atidarykite dureles, kad vyriai

atsilaisvintų, ir nuimkite vyrių dangtelius. Nuėmę dangtelius uždarykite dureles.

3. Atjunkite elektros jungtis.

4. Kilstelėkite apkabą.

PASTABA Nekelkite apkabos jėga, kad jos nesugadintumėte ir nesusižeistumėte.

5. Patraukite apkabą, kad ją išimtumėte.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:40:26Lietuvių kalba

6. Atidarykite dureles 90 laipsnių kampu.

Laikydami dureles, išimkite vyrį. DĖMESIO Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:26Lietuvių kalba Apatinis lankstas Apatinis lankstas Apatinis lankstas

1. Sudėkite rinkinį.

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą. Patraukite kreiptuvą ir žarną

(Tik apatinis kairės pusės lankstas)

3. Išpilkite žarnoje esantį vandenį.

(Tik apatinis kairės pusės lankstas)

4. Išimkite varžtą (3ea).

(Naudodami veržliaraktį arba 10 mm terkšlinį raktą)

5. Išimkite apatinį kairės / dešinės pusės

6. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:27Lietuvių kalba Vėl prijunkite vandens žarnas Įnešę šaldytuvą pro duris, prijunkite vandens žarnas.

• Įsitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis.

• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio.

• Prijungę vandens žarnas, paslėpkite jas po šaldytuvo korpusu arba pritvirtinkite ant kabliuko. DĖMESIO
