KÄYTTÖOHJE RH69B8940B1 SAMSUNG

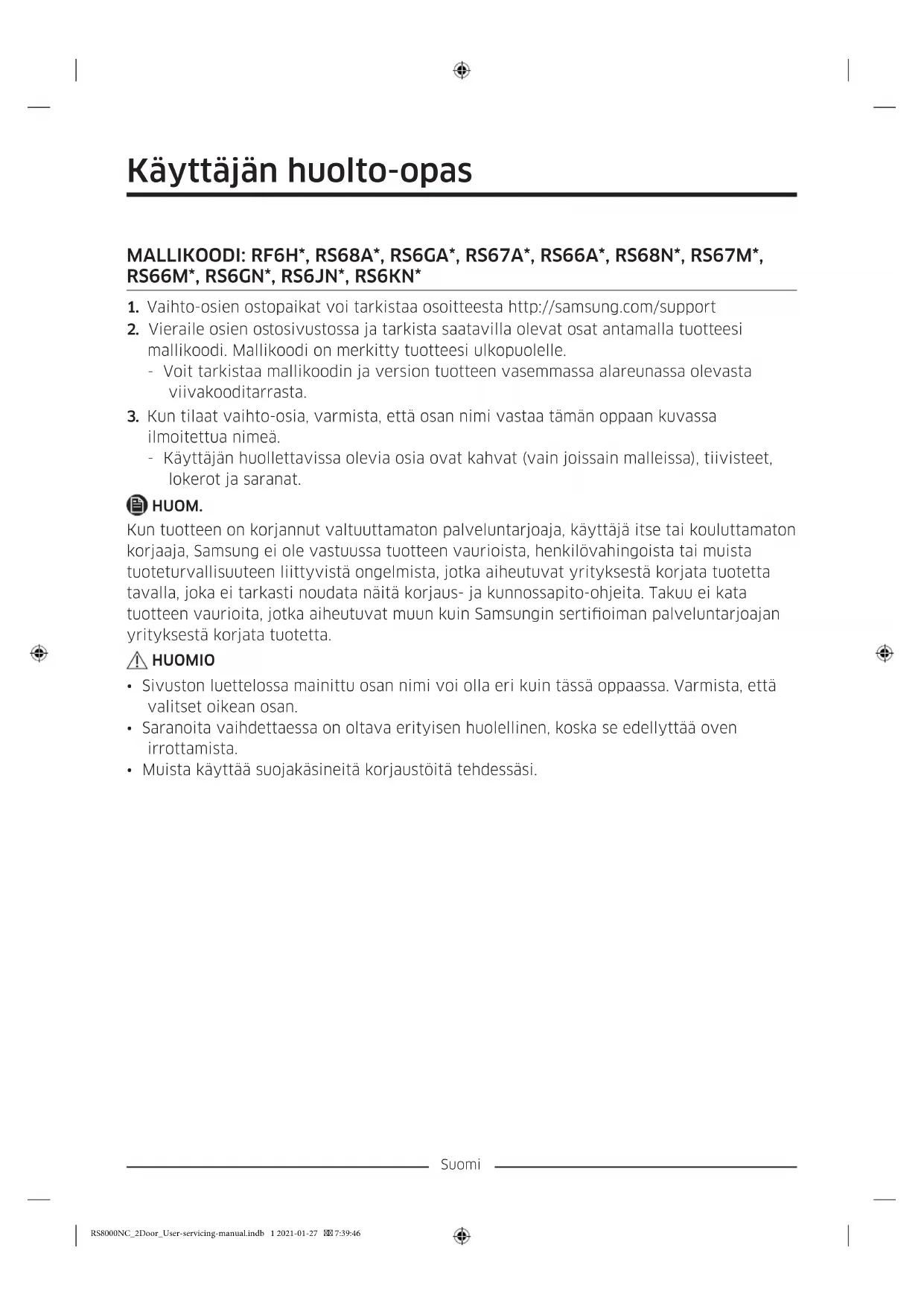

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:39:46Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste 03 Lokero 04 Alasarana 05 Viivakooditarra RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:39:47Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:39:47Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokerot Nosta lokeron etuosaa varovasti ja liu'uta se ulos. Vihanneksien / kuivaruokien ja lihan säilytyslokero Vihanneslokeron poistaminen jääkaapista ja kuivalokeron poistaminen pakastimesta:

1. Poista ensin tarvittaessa lokeron vieressä

olevat monitoimilokerot.

2. Jos jääkaapissa on kansi (A) vihannes-/

kuivalokerolle, ota se pois seuraavasti. a. Vedä lokero puoliksi ulos. b. Vedä kantta samalla, kun painat takaa sivuilta (kuten kuvassa).

3. Vedä vihannes-/kuivalokero varovasti

ulos. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:39:47Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Hylsyavain (10 mm) Kuusiokoloavain (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:39:48Suomi Saranoiden asettaminen paikalleen Katkaise vedensyöttö HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija)

• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija)

• Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija)

1. Vedä vesiputki eteen jääkaapin takaa

alhaalta. HUOM. Jääkaapin vesiputki yhdistää vesijohdon ja jääkaapin vedensuodatusjärjestelmän letkut toisiinsa.

2. Irrota letkut pitämällä läpinäkyvää

sovitinta (A) painettuna, ja irrota vesiletku (B). HUOMIO Älä paina sovitinta liian voimakkaasti. Se voi mennä rikki. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:39:48loading-circle-1Suomi

1. Laske jääkaappi alas.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista. Vedä ohjainta ja letkua

3. Tyhjennä vesi letkusta.

(Ruuviavaimella tai 10 mm:n hylsyavaimella)

5. Poista vasen/oikea alasarana.

6. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:39:49Suomi Kytke vesiletkut takaisin paikoilleen Kytke vesiletkut takaisin paikoilleen, kun jääkaappi on tuotu sisälle.

A. Läpinäkyvän sovittimen keskiosa HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti.

• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan.

• Liitettyäsi vesiletkut takaisin paikoilleen, työnnä ne kaapin alle ja ripusta ne koukkuun. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
