HASZNÁLATI ÚTMUTATÓ RH69B8940B1 SAMSUNG

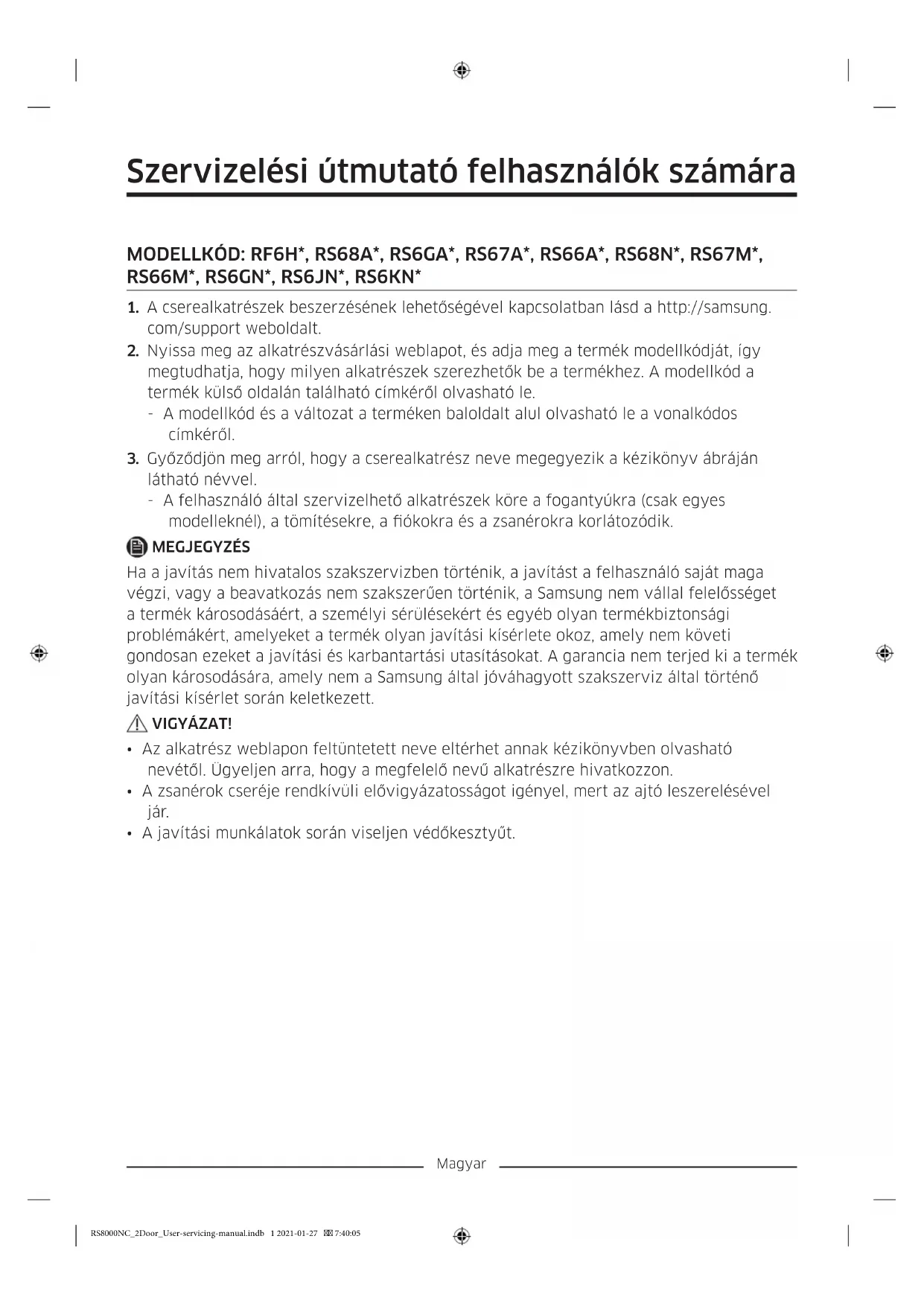

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.

com/support weboldalt.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:05Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés 03 Fiók 04 Alsó zsanér 05 Vonalkódos címke RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:05Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:05Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. Fiókok Emelje meg noman a ók elejét, majd csúsztassa ki a ókot. Tárolóók zöldség/szárazétel és hús számára A zöldségtároló eltávolítása a hűtőből vagy a szárazétel-tároló óké a fagyasztóból:

1. Először távolítsa el a környező többcélú

ókokat szükség szerint.

2. Ha a zöldség-/szárazétel-tároló óknak

fedele (A) is van, távolítsa el az alábbi módon. a. Húzza ki félig a ókot. b. Húzza a fedelét a hátsó oldalait (az ábrán jelzett módon) nyomva.

3. Óvatosan húzza ki a zöldség-/szárazétel-

tároló ókot. A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:06Magyar Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó Dugókulcs (10 mm) Imbuszkulcs (5 mm) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:06Magyar A zsanérok cseréje A vízvezeték leválasztása VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze (csak adagolóval ellátott típus esetén).

• A vízszivárgás megakadályozására a víztömlőket egészen az átlátszó csőcsatlakozó közepéig kell betolni (csak adagolóval ellátott típus esetén).

• Ügyeljen arra, hogy ne károsodjon a víztömlő felülete (csak adagolóval ellátott típus esetén).

1. Húzza ki a vízvezetéket előre a

hűtőszekrény hátuljából. MEGJEGYZÉS A hűtőszekrény vízvezetéke keringetővezeték, ami a vízellátástól érkező vízcsövet és a hűtőszekrény vízszűrő rendszerének tömlőit köti össze.

2. A tömlők leválasztásához nyomja össze

az átlátszó csőcsatlakozót (A), majd válassza le a víztömlőt (B). VIGYÁZAT! Ne fejtsen ki túl nagy erőt a csőcsatlakozóra, mert eltörhet. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:06Magyar Az ajtók leszerelése VIGYÁZAT! Az ajtó bármelyik lépésnél leeshet vagy feldőlhet és megsérülhet. A baleset elkerülésére járjon el különös körültekintéssel a lépések során.

1. Csillagcsavarhúzóval szerelje le

az ajtók felső részénél található sarokpántfedeleket (A).

2. Nyissa ki az ajtókat a sarokpántok

meglazításához, majd távolítsa el a sarokpántfedeleket. A fedelek eltávolítása után csukja be az ajtókat.

3. Húzza szét az elektromos csatlakozót.

4. Óvatosan emelje fel a szorítókapcsot.

MEGJEGYZÉS A szorítókapocs károsodásának és a személyi sérülések elkerülésének érdekében ne erőltesse a szorítókapocs emelését.

5. Eltávolításához húzza ki a szorítókapcsot.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:40:07Magyar

6. Nyissa ki 90 fokban az ajtót. Az ajtót

tartva távolítsa el a sarokpántot. VIGYÁZAT! Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:07Magyar Alsó zsanér Alsó zsanérAlsó zsanér

1. Fektesse le a készüléket.

• A művelet több mint 2 főt igényel.

• A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt. Húzza meg a vezetőt és a csövet

2. Csatlakoztassa le a csövet.

(Csak a bal alsó zsanér)

3. Eressze le a vizet a csőből.

(Csak a bal alsó zsanér)

4. Távolítsa el a csavarokat (3 db).

(Használjon villáskulcsot vagy 10 mm-es dugókulcsot/csőkulcsot.)

5. Távolítsa el a bal/jobb alsó zsanért.

6. A felső, a középső és/vagy az alsó

zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:08Magyar A víztömlők visszakötése Ha a hűtőszekrény átkerült az ajtónyíláson, kösse vissza a víztömlőket.

A. Az átlátszó csőcsatlakozó közepe VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze.

• A vízszivárgás megakadályozására a víztömlőket teljesen az átlátszó csőcsatlakozó közepéig kell betolni.

• A víztömlőket a visszakötésük után nyomja be a szekrény alá, és igazítsa el őket a kampón. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
