РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RH69B8940B1 SAMSUNG

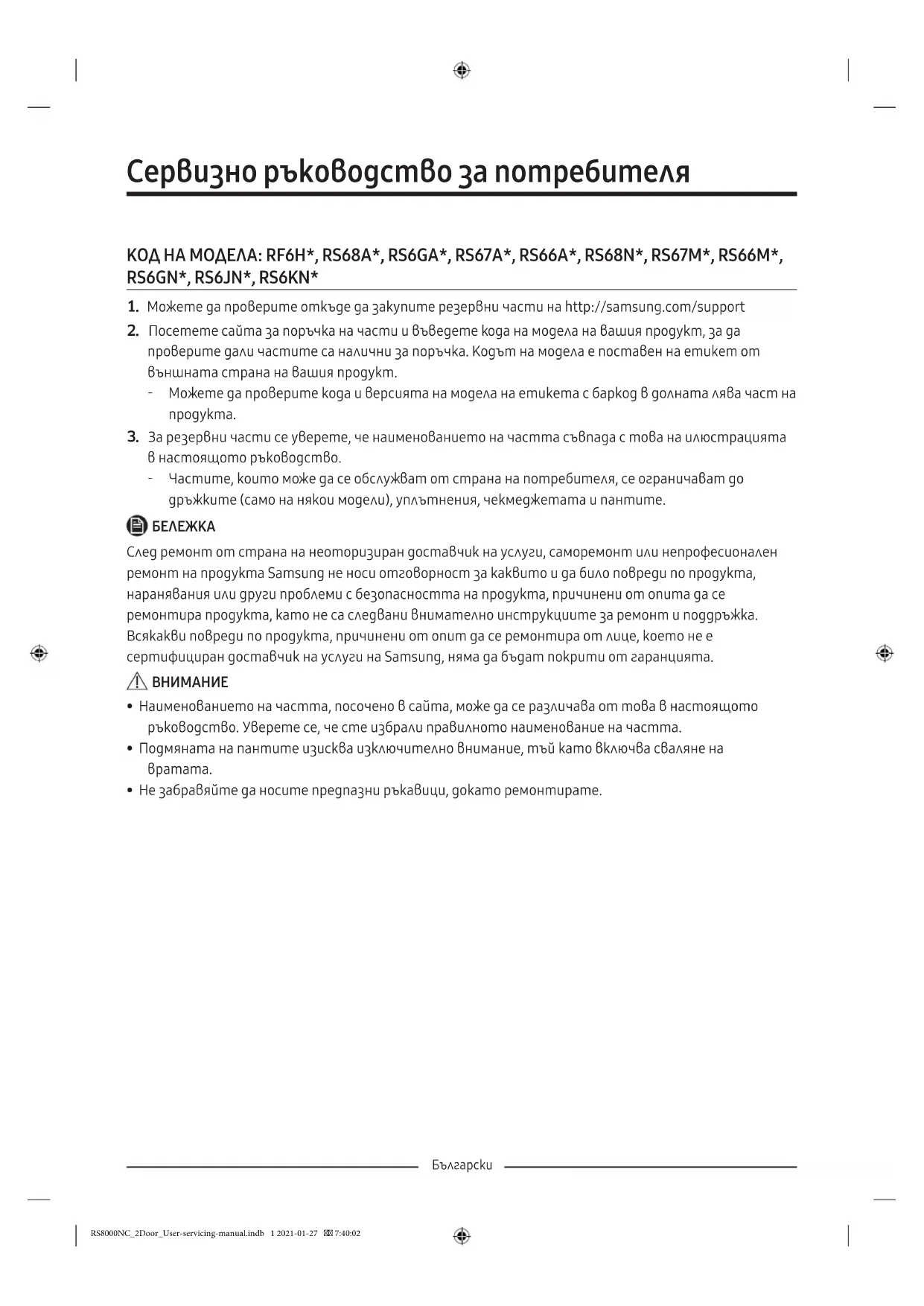

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27 7:40:02Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Долна панта 05 Етикет с баркод RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27 7:40:02Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27 7:40:02Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето.

Внимателно повдигнете предната част на чекмеджето и го издърпайте навън. Чекмедже за съхранение на зеленчуци/сушени храни и месо За да извадите чекмеджето за зеленчуци от хладилника или чекмеджето за сушени храни от

1. Първо извадете многофункционалните

чекмеджета, ако е необходимо.

2. Ако вашият хладилник има капак(A) за

чекмеджето за зеленчуци/сушени храни, премахнете го по следния начин. a. Издърпайте чекмеджето на половина. b. Издърпайте капака, докато натискате задните страни (както е маркирано на

3. Внимателно издърпайте навън чекмеджето

за зеленчуци/сухи храни. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27 7:40:03Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка Гаечен ключ тип „лула“ (10 мм) Шестостенен гаечен ключ (5 мм) RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27 7:40:03Български Смяна на пантите Разкачваненатръбатазавода

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода. (Само за модела с диспенсер)

• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)

• Уверете се, че повърхността на маркуча за вода не е повредена. (Само за модела с диспенсер)

1. От долната част на гърба на хладилника,

издърпайте тръбата за вода отпред.

Тръбата за вода на хладилника е тръба за циркулиране на вода, която свързва водосточната тръба и маркучите на системата за филтриране на вода на хладилника.

2. За да прекъснете връзката на маркучите,

натиснете и задръжте прозрачния съединител(A) и откачете маркучазавода (B).

Не прилагайте прекомерна сила върху съединителя. Може да се счупи. RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27 7:40:03Български Откачаненавратите

Вратата може да падне и да се повреди по време на всяко от тези стъпки. За да предотвратите злополука бъдете особено внимателно при извършването на тези стъпки.

1. Използвайте кръстата отвертка, за да

развиете капачетатанапантите(A) отгоре на всяка врата.

2. Отворете вратите, разхлабете пантите и

свалете капачетата им. След като свалите капачетата, затворете вратите.

3. Прекъснете връзката на окабеляването.

4. Повдигнете леко гайката

За да предотвратите повреждане на гайката или нараняване, не повдигайте със сила гайката.

5. Издърпайте гайката, за да я премахнете.

RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27 7:40:04Български

6. Отворете вратата на 90 градуса. Докато

държите вратата, свалете шарнира.

Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване. RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27 7:40:04Български

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел. Издърпайте преградата и маркуча

2. Разкачете маркуча.

(Само долна лява панта)

3. Махнете водата от маркуча.

(Само долна лява панта)

4. Извадете болта (3ea).

(Използвайте разширител или 10 мм гаечен

5. Сваляне на долната панта L/R.

6. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27 7:40:05Български Свържете отново маркучите за вода След като хладилникът премине през входа, свържете обратно маркучите за вода.

A. Централна част на прозрачния

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода.

• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител.

• След като свържете обратно маркучите за вода, натиснете ги под шкафа и ги подредете върху куката.

• Проверете дали конекторите на проводниците са включени, както трябва.
